杠杆式重锤重量释放阀结构设计

　　在承压流体输送管网、工业锅炉配套管路、压力容器附属安全系统中，这类带重锤杠杆结构的释放阀是不可缺少的超压防护部件，它不需要额外的电气控制或者气动辅助动力，完全依靠杠杆力矩平衡原理实现压力阈值的触发动作，可靠性远高于依赖外接动力源的泄压装置，在断电、气源中断的极端工况下依然能稳定完成泄压动作，避免管路或者容器因为内部压力超过承载极限出现破裂、泄漏甚至爆管事故。

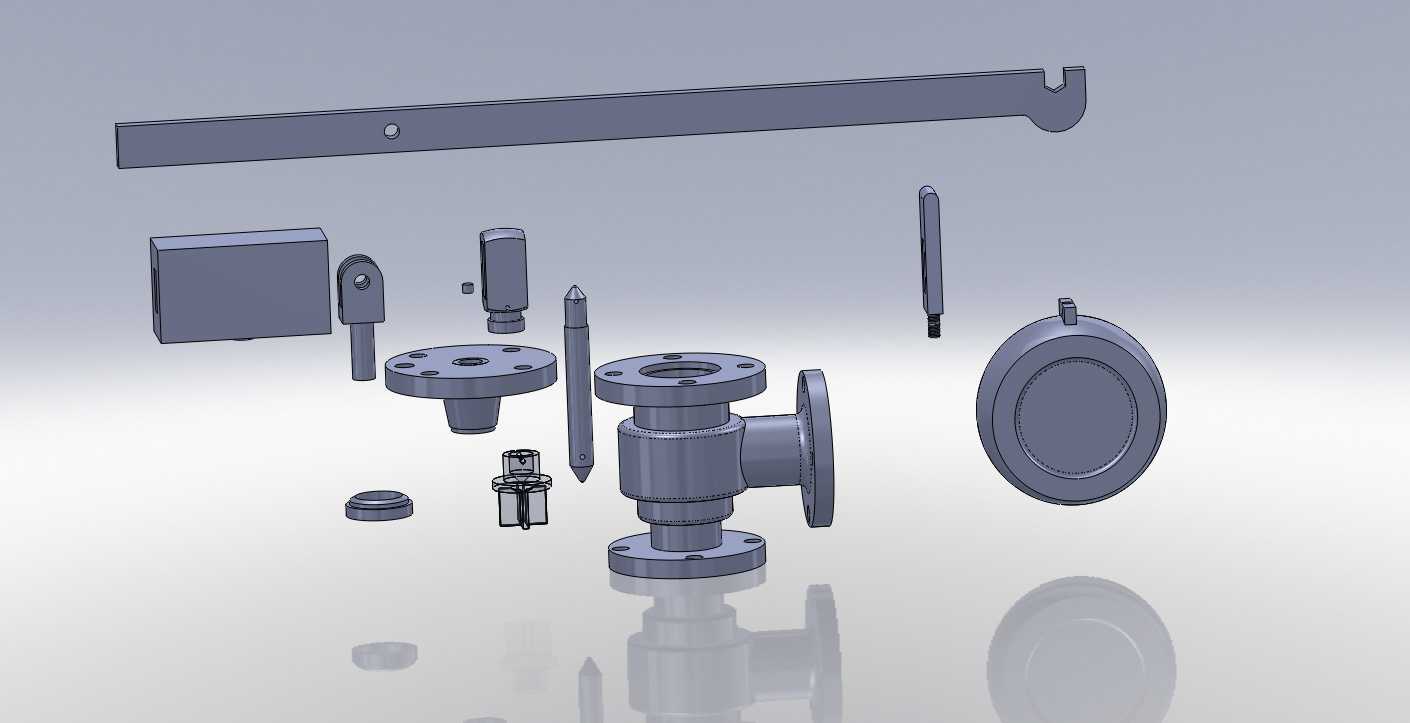

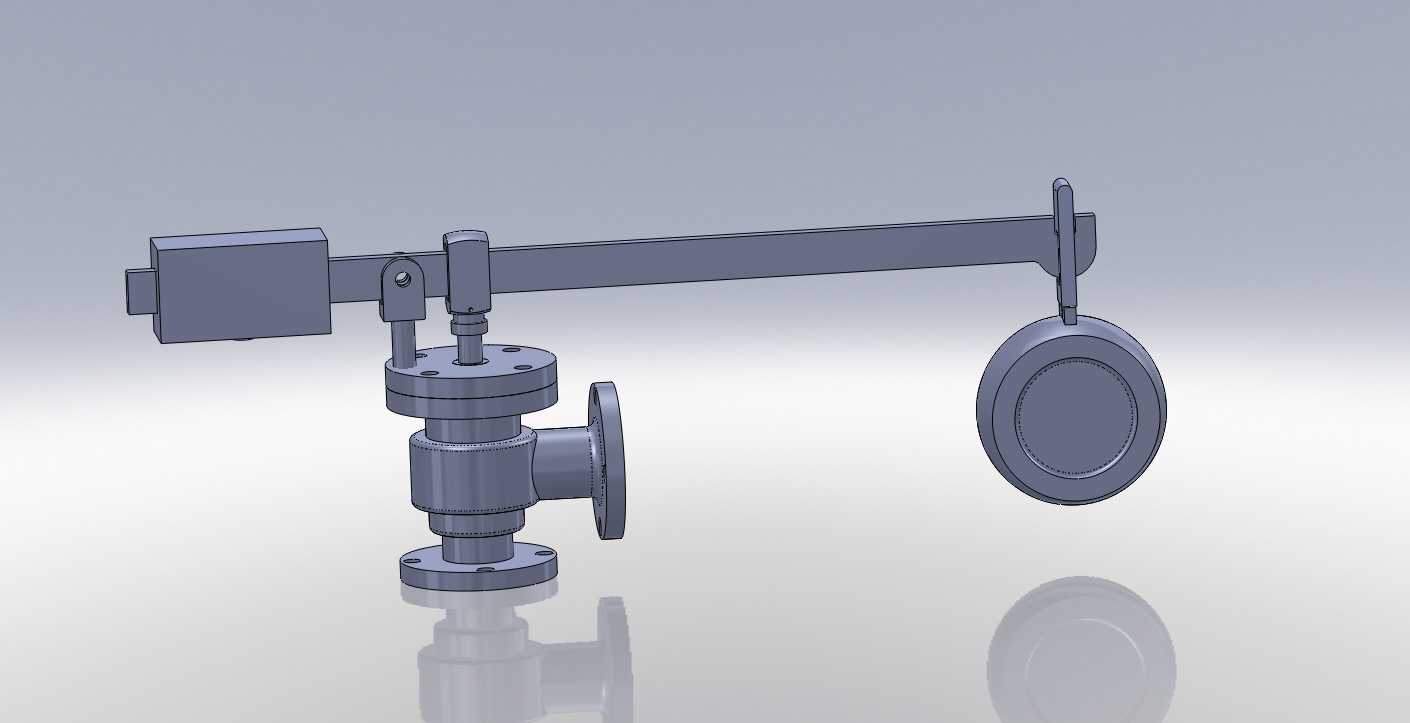

　　从结构设计逻辑来看，整个阀的受力传递路径非常清晰：下部是带法兰接口的阀体主体，侧向设置介质流入的法兰接口，底部设置安装固定法兰，可直接与管路或者容器顶部的法兰座通过螺栓紧固连接，安装时需要保证杠杆的摆动平面处于垂直状态，避免重锤摆动过程中出现侧向卡滞。阀杆垂直安装在阀体的中腔位置，上部通过铰接销轴与杠杆连接，杠杆的一端设置可调整位置的配重重块，另一端通过铰接支座固定在阀体上部的支架上，末端悬挂的圆盘式重锤可以根据需要的泄压阈值调整悬挂位置，通过改变力臂长度来调整触发压力的大小，相比弹簧式泄压阀，这种重锤结构的压力调整范围更宽，而且不存在弹簧长期受压出现疲劳衰减的问题，适合长期稳定运行的工况，不需要频繁校准压力值。

　　设计过程中首先要确定的是密封副的配合精度，阀瓣与阀座的密封面采用锥面配合结构，加工时需要保证密封面的粗糙度达到Ra1.6以下，关闭状态下依靠重锤和杠杆的重力压紧密封面，实现无泄漏密封，当阀腔内部的介质压力升高到设定值时，介质作用在阀瓣上的向上推力超过杠杆重锤产生的向下压紧力矩，阀瓣就会向上抬起，介质从阀体的侧向出口或者顶部溢流口排出，随着内部压力下降到安全值以下，杠杆重锤的力矩重新占据优势，带动阀瓣回落压紧阀座，自动完成密封复位，整个动作过程不需要人工干预。

　　安装边界方面，这类阀的下部法兰采用标准压力容器法兰规格，适配常见的中低压管路连接标准，侧向出口可以根据安装需求对接泄压引流管路，将释放的介质引导到安全收集区域，避免高温、高压或者腐蚀性介质直接排放到作业空间伤及操作人员。需要注意的是，杠杆上方需要预留足够的摆动空间，重锤的活动范围内不能设置其他管线或者结构件，防止重锤动作时被异物卡阻导致泄压失效，安装时还要调整杠杆的初始水平度，保证重锤的重力完全垂直作用在阀杆轴线上，避免出现侧向分力导致阀杆偏磨，长期运行出现密封不严或者动作卡涩的问题。

　　从实际使用场景来看，这类重锤式释放阀常被用在蒸汽锅炉的主蒸汽管路、储水罐的顶部超压防护、化工常压反应釜的压力泄放、给排水系统的水锤压力释放等场景，相比其他类型的泄压阀，它的结构非常简单，运动部件只有阀杆、杠杆、铰接销轴几个零件，日常维护只需要定期检查铰接位置的润滑情况，清理阀瓣密封面附着的介质结垢即可，不需要更换易损的弹簧或者密封膜片，维护成本极低，而且动作过程平缓，不会像弹簧式阀那样出现压力超调后突然全开导致的压力骤降问题，释放压力的过程更平稳，对管路系统的压力冲击更小。

　　建模过程中需要重点关注铰接位置的配合间隙，杠杆与支座、杠杆与阀杆的连接销轴处要预留合理的转动间隙，既不能间隙过大导致杠杆摆动旷量太大影响压力控制精度，也不能间隙过小导致热胀状态下出现转动卡滞，阀体的流道部分要做圆滑过渡处理，减少介质流动过程中的阻力，避免泄压时介质在阀腔内形成紊流导致阀瓣振荡，影响泄压的稳定性。重锤部分的重量可以根据实际需要的泄压值做参数化调整，通过改变重锤的厚度或者悬挂位置，就能适配不同压力等级的管路需求，不需要重新设计整个阀体结构，系列化拓展非常方便。
