带聚风扩压结构的风透镜涡轮发电装置

　　这款带聚风扩压结构的风透镜涡轮装置，核心应用场景集中在分布式小微风电领域，区别于传统水平轴风力机的大尺寸叶片设计，这类结构更适合城市建筑屋顶、偏远村落离网供电、景观配套发电、小型监测站点供电等对安装空间、噪音控制、安全防护有较高要求的场景。传统裸露叶片的小型风力机在城市复杂紊流风场下，经常出现启动风速高、叶片易受紊流干扰转速不稳、叶片断裂飞出有安全隐患、低风速下发电效率不足的问题，而风透镜结构的设计，正是针对这些实际工程痛点做的针对性优化。

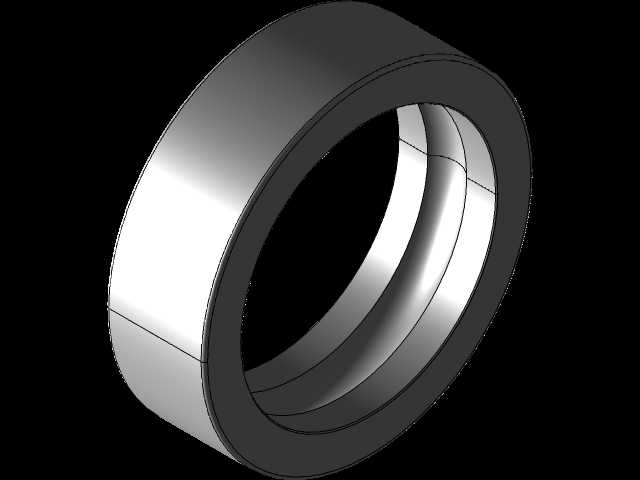

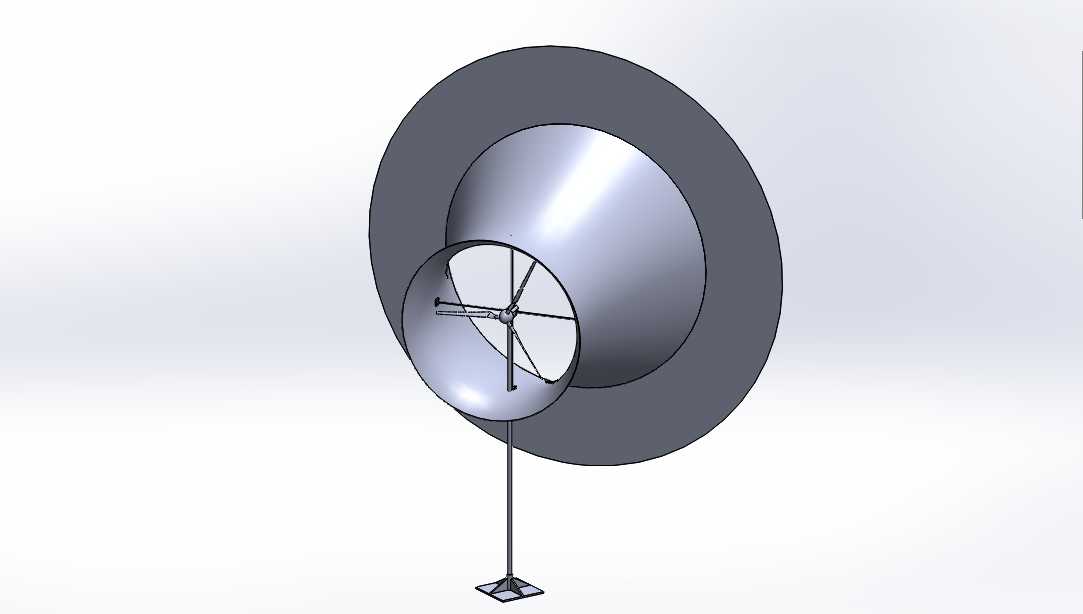

　　从功能特性来看，装置核心由三部分构成：前端的聚风导流段、中部的风轮发电段、后端的扩压环结构。前端的弧形导流罩首先对来流风做整流，把紊乱的紊流梳理成方向一致的轴向气流，减少气流直接冲击叶片产生的振动与能量损耗；中部的风轮采用多叶片小直径设计，相比同功率传统风机叶片长度缩短60%以上，转动时的线速度更低，不仅噪音控制更优，即便出现叶片破损，飞出的冲击动能也远低于大叶片结构，安全冗余更高；后端的扩压环是整个结构的核心增效部件，气流经过风轮后，在扩压环的引流作用下，在风轮后方形成低压区，利用前后压差主动拉动更多气流穿过风轮截面，而不是单纯依靠来流风的动能推动叶片，这也是该结构在低风速区间发电效率远高于传统裸露风轮的核心原因。

　　从设计思路的工程逻辑来看，传统风力机的功率输出与风轮扫风面积、风速三次方成正比，要提升功率要么加大叶片直径，要么提升来流风速，大直径叶片带来的运输、安装、安全、噪音问题在小微分布式场景下很难解决，而风透镜结构走的是“不扩叶片直径，扩有效通流风量”的路线，通过流体结构的优化，让相同直径的风轮可以捕获更多的风能。设计过程中需要重点平衡几个参数：一是扩压环的直径与风轮直径的比值，比值过小则低压区形成不足，增效效果差，比值过大则整体结构风阻变大，强风下的结构载荷过高，容易出现支架倾覆、结构变形的问题；二是导流罩的曲面弧度，弧度设计不合理会在罩体表面产生气流分离，形成局部紊流反而降低进气效率；三是风轮与扩压环的轴向相对位置，风轮过于靠前则无法充分利用后端低压区的引流效果，过于靠后则会让部分气流从扩压环与风轮的间隙旁通，减少穿过风轮的有效风量。

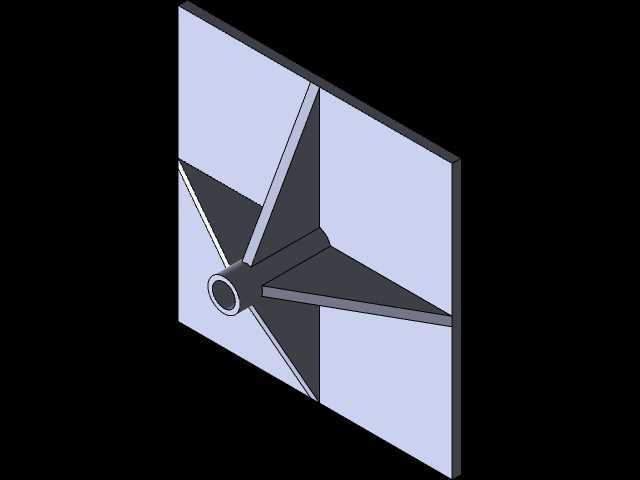

　　从安装边界与尺寸适配来看，这类装置的整体径向尺寸由扩压环外径决定，同功率下相比传统风机的叶片回转直径缩小近一半，安装时所需的安全净空范围更小，不需要预留大半径的叶片扫掠空间，在建筑屋顶安装时，对屋面的荷载要求更低，支架的受力更集中，抗风载设计更容易实现。装置的支撑结构采用单立柱式设计，立柱底部通过法兰盘与安装基础固定，安装时需要注意立柱的垂直度偏差控制在千分之五以内，避免风轮转动时出现偏心振动；同时装置的进风方向需要正对当地常年主导风向，虽然结构本身对偏航的容忍度比传统风机高，但正对主导风向时的发电效率可以提升15%以上。在实际运维层面，因为风轮被包裹在透镜结构内部，叶片受雨水、沙尘、紫外线的直接侵蚀更少，叶片表面的积灰速度更慢，日常运维只需要定期检查支架连接螺栓的预紧力、转动部位的润滑情况即可，运维频次比传统外露叶片风机低40%左右。另外，该结构的风轮转动时，叶片尖端的涡流被扩压环结构约束，不会产生传统风机常见的叶尖涡噪音，在居民区安装时的噪音影响可以控制在环境噪音标准以内，不会对周边居民的日常生活产生干扰。在离网供电场景下，该装置可以搭配小型储能电池，为路灯、环境监测传感器、偏远地区的通讯中继设备提供稳定的电力供应，不需要铺设长距离的供电线路，整体部署成本远低于市电接入方案。
