多臂式海上漂浮波浪能发电装置

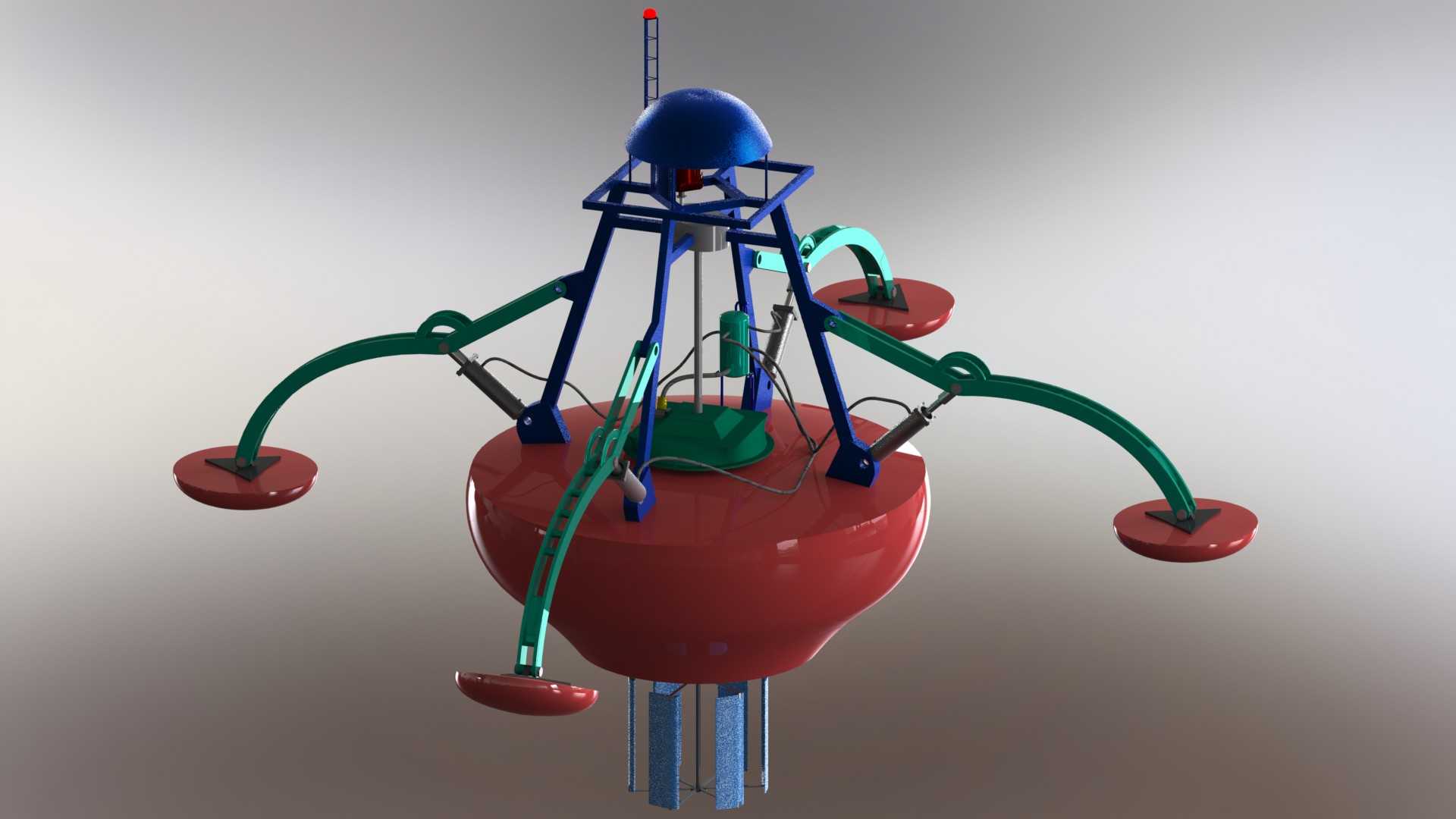

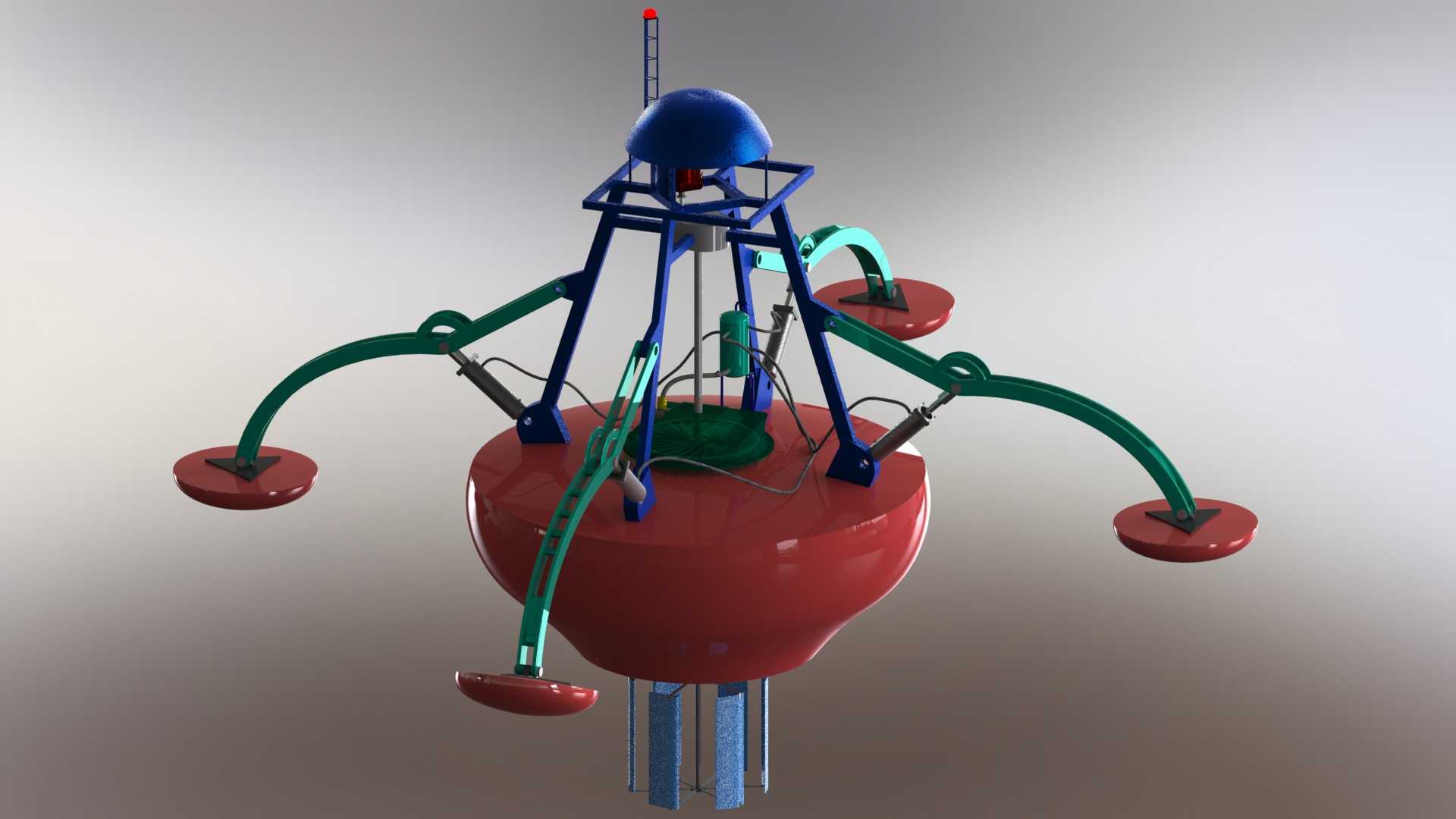

　　这套装置的核心定位是近岸离岸小型分布式可再生能源供电节点，整机围绕20kW级波浪能捕获目标搭建，采用中心主浮体搭配多组辐射状摆臂的拓扑结构，所有受力构件的布局逻辑完全贴合海面波浪的无规则运动特性。中心主承载浮体采用大容积红色水滴形壳体，下半部分没入水下提供恒定浮力，上凸的弧形顶面可以快速排走上浪的海水，避免表面积水增加额外负重；浮体中心竖直贯穿一根导向立柱，立柱向下延伸入海床锚固基础或者配套系泊系统，既约束整机不会随海流横向漂移，又允许浮体沿立柱随潮位上下滑动，适配不同潮差的海域安装条件。顶部蓝色半球形罩壳内置能量转换的核心阀组与储能稳压模块，半球曲面可以抵御强风与浪击，罩壳旁竖立的带警示灯天线杆同时集成航标警示与远程数据传输功能，

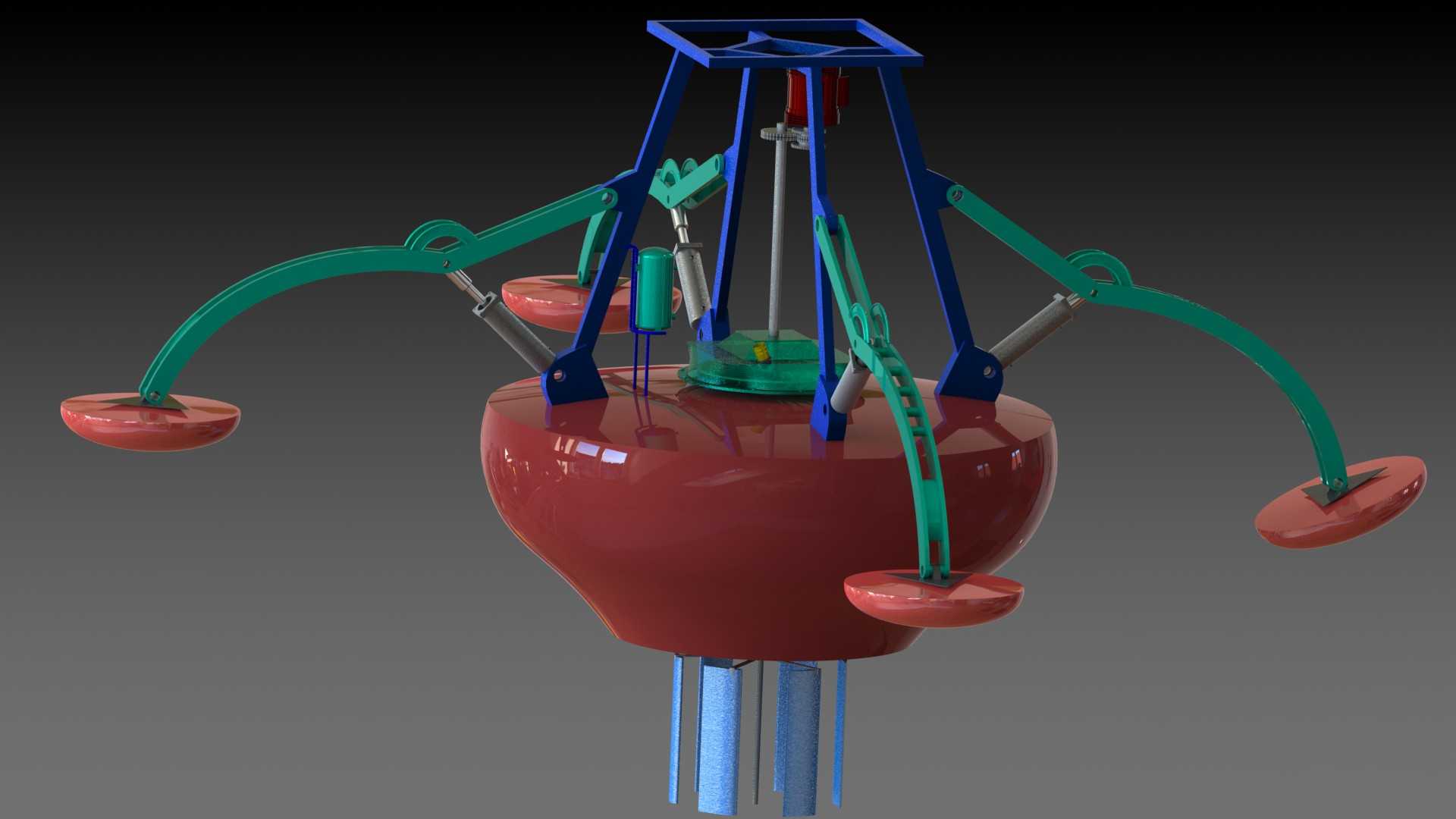

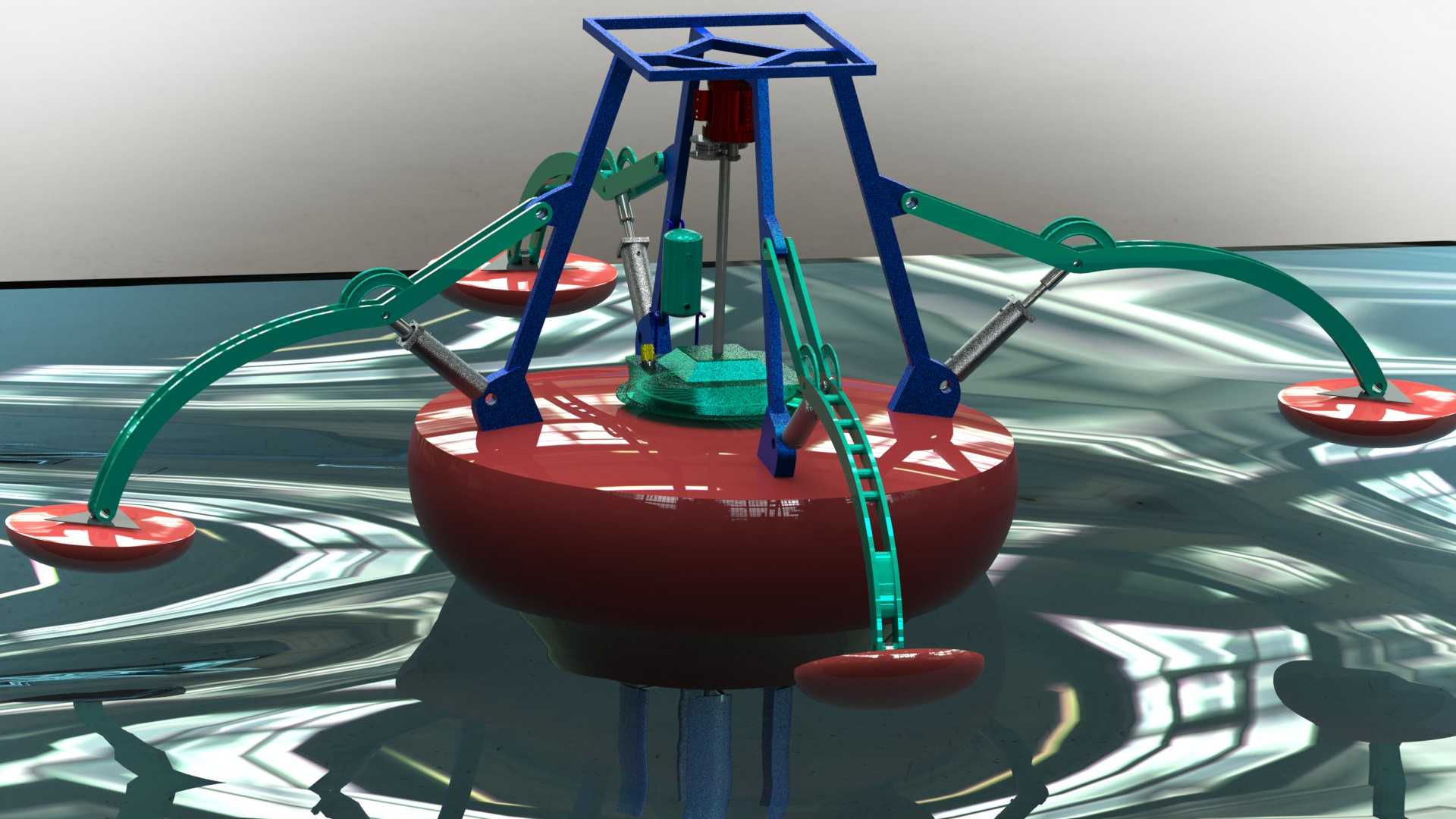

　　在远海部署时能够向过往船舶标示点位，同时回传设备运行状态。从中心浮体向外辐射伸出五组独立的能量捕获摆臂，每组摆臂采用弧形绿色弹性臂体结构，臂体末端安装圆形红色浮板，浮板始终贴合海面，当波浪起伏时，末端浮板随波面抬升、下落，带动臂体绕根部铰接点往复摆动，臂体与中心浮体之间铰接安装液压油缸，摆臂的往复动作直接驱动油缸伸缩，将波浪的机械能转化为液压系统的压力能，多路液压油路汇总到中心罩壳内的液压马达，驱动发电机组产出电能。多臂辐射布局的优势在于不需要对准波浪来向，任意方向传来的波浪都会驱动对应朝向的摆臂做功，相比单向摆式波浪能装置，能量捕获效率不受海流流向变化影响，五组摆臂独立动作，单臂遭遇异常巨浪冲击时，内置的溢流缓冲结构会自动卸荷，

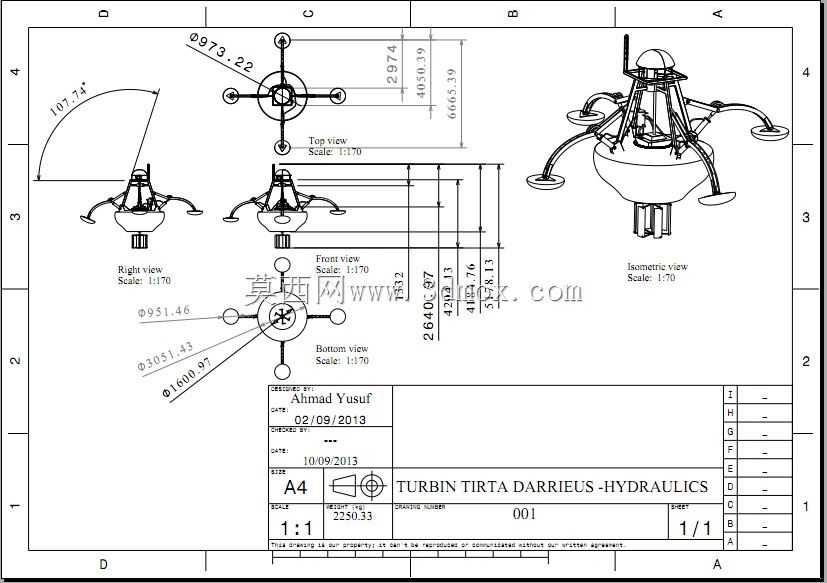

　　不会将冲击载荷直接传递到中心机架，大幅提升恶劣海况下的生存能力。结构设计阶段，所有铰接点位都做了密封防腐处理，臂体与油缸的连接关节预留了足够的摆动角行程，既可以吸收小浪的高频小幅振动，也能兼容大浪的大行程起伏；末端浮板采用浅盘形结构，下压时获得足够的水动推力，上抬时不会产生过大的水体吸附阻力。安装边界层面，中心浮体的直径控制在小型运维船可吊装的尺寸范围内，整机不需要大型海上施工设备，利用普通近海作业船即可完成布放，竖直导向立柱的长度根据部署海域的最大潮差加安全余量定制，周边五组摆臂完全展开后的覆盖半径需要在布放前规划好点位间距，避免相邻机组的摆臂在极端摆动下发生干涉。这类装置主要应用在远离陆地电网的海岛供电、海上航标基站持续供电、

　　近海养殖监测设备的长周期供电场景，不需要铺设长距离海底电缆，单台20kW的出力可以覆盖小型岛礁的日常照明、监测仪器、通讯中继设备的用电需求，多台组网还可以为小型海上作业平台提供稳定的清洁电力。建模过程中完整还原了液压油缸的铰接安装位、臂体的弧度曲率、末端浮板的连接法兰、中心立柱的导向配合结构，所有运动副的行程范围都按照实际海况的摆动极限做了校验，机架部分的三角支撑桁架把顶部罩壳的载荷均匀传递到中心浮体的安装基座，避免局部应力集中，外露的管线沿臂体走线并做了固定卡扣建模，完整呈现海上能源设备的工程化设计细节。
