气动支撑拉线塔风力涡轮机结构设计

　　在高海拔风电开发场景中，传统钢制桁架塔、锥筒塔筒往往面临运输成本高、高空吊装难度大、长细比受限的痛点，这款气动支撑拉线塔风力涡轮机的结构设计，正是瞄准超高空风能捕获的特殊需求，跳出传统塔筒靠结构自身刚度承载的思路，转而利用加压介质的承压特性实现塔体支撑。从实际应用场景来看，这类结构适配海拔数千米以上的高空风能富集区，这类区域风速稳定、风切变小，常规塔筒要达到对应高度需要极大的底部截面尺寸，耗材量呈指数级上升，而该结构通过气动支撑逻辑，能在极小的塔管截面下实现数百米级的支撑高度，大幅降低高空风电的单位千瓦耗材成本。

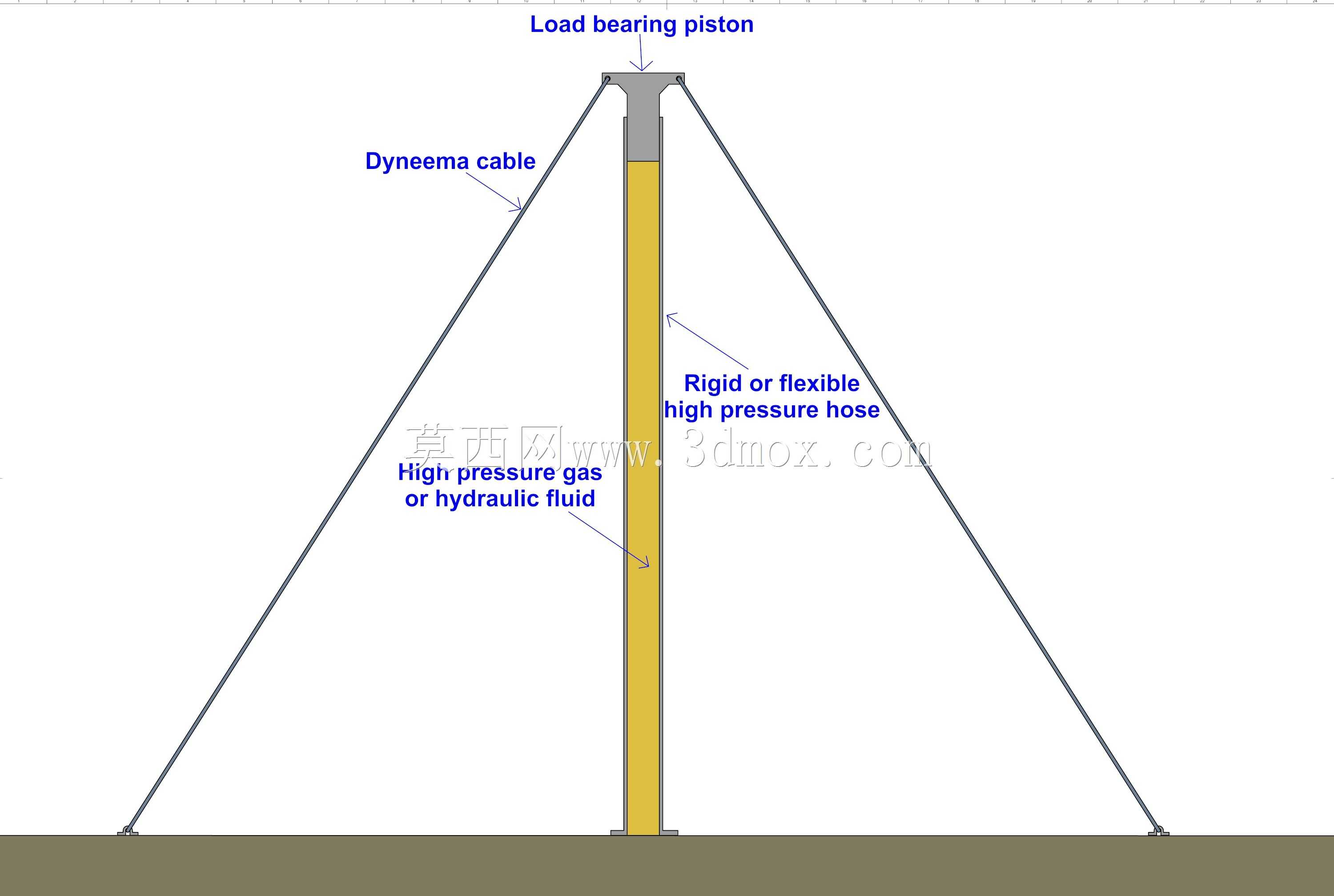

　　从功能特性上看，这套结构的核心承载单元为加压介质柱，也就是设计中定义的PMC单元，其工作逻辑是将压缩气体或静压液体的分子内能传递至自由浮动活塞，依靠密封容器内无摩擦浮动活塞承接上部载荷。区别于传统承压结构的刚性壁受力，这套结构的密封管壁仅需承担密封功能，不需要承担纵向压应力，因为加压介质会沿着阻力最小的路径向上作用于浮动活塞，所有上部的风舱、涡轮叶片、轮毂载荷全部通过活塞传递至加压介质，管壁本身只需要耐受环向的介质压力，不需要承担纵向的屈曲载荷，这就使得塔管可以做到极细的截面，整体自重较同高度传统塔筒降低九成以上。

　　设计思路上，结构完全摒弃了传统塔筒靠材料刚度抵抗弯矩、轴力的逻辑，转而利用流体等压传递的特性，当活塞受到上部向下的载荷时，会即时压缩下部介质，介质压力同步升高直至平衡上部载荷，整个过程中塔管始终只受环向拉力，不存在传统细长压杆的失稳问题。拉线的设置并非传统拉线塔那样承担主要的水平拉力，而是用于约束塔管的侧向位移，平衡风载荷作用在塔管、风舱上的侧向力，以及风轮旋转带来的扭矩载荷，所有垂直方向的载荷全部由加压介质承担。在受力逻辑上，结构的承载能力完全由加压介质的压力和活塞承压面积决定，满足压力等于力除以面积的基本力学关系，只要介质压力足够、密封性能可靠，理论上可以无限提升塔高而无需担心压杆失稳问题。

　　从安装边界与尺寸设计来看，塔管采用薄壁密封结构，单节管段长度适配常规货运车辆的运输边界，不需要特种超宽、超高运输车辆，现场安装时不需要大型履带吊进行高空吊装，只需要逐段连接密封管段，通过内置的充气/充液管路逐步加压，活塞会随着压力升高逐步向上顶升，连带拉起上部的风舱和涡轮总成，整个安装过程全程在地面完成上部设备组装，再通过气压顶升到位，大幅降低高空作业的安全风险。塔基部分不需要传统风电塔那种大体积混凝土承台，因为整体结构自重极轻，仅需要设置拉线锚点和底部密封基座，锚点根据现场地质条件布置在塔基周边，拉线采用高强度低松弛钢缆，预紧力根据当地极限风载设定，确保侧向位移控制在涡轮运行允许的范围内。

　　在细节设计上，浮动活塞采用多级密封结构，配合导向环确保活塞在管内运动无卡滞，密封件选用耐老化、耐高低温的复合材料，适配高空极端温度环境；管段连接采用快速密封法兰，端面设置两道密封圈，连接螺栓仅需要承担管段对接的拉紧力，不需要承担纵向结构载荷，螺栓规格较传统塔筒大幅减小。风舱部分的布局和常规水平轴涡轮一致，包含发电机、变桨机构、偏航系统，因为塔体本身的阻尼特性经过调校，配合拉线的约束，塔体的固有频率可以避开风轮旋转的激励频率，避免运行过程中出现共振问题。需要注意的是，这套结构的介质压力需要根据实时风载、上部载荷动态调整，配套的压力控制系统会实时监测活塞位置、介质压力、拉线张力，当风载增大导致活塞有下移趋势时，系统会自动补充介质提升压力，确保活塞始终维持在设计工作区间，避免活塞撞缸或者压力不足导致塔体下沉。

　　对比传统风电塔结构，这种设计的优势还在于退役拆除环节的便利性，只需要逐步泄放介质压力，上部风舱会随着活塞缓慢下降至地面，不需要高空拆除作业，管段、拉线、基座都可以快速拆解回收，对安装场地的生态影响极小，特别适合临时风电部署、偏远高海拔地区的离网供电场景，也可用于科考站点的应急供电配套，在交通不便、大型吊装设备无法进场的区域，这套结构的适配性远优于传统风电塔筒结构。
