小型台式手动压力机基座结构设计

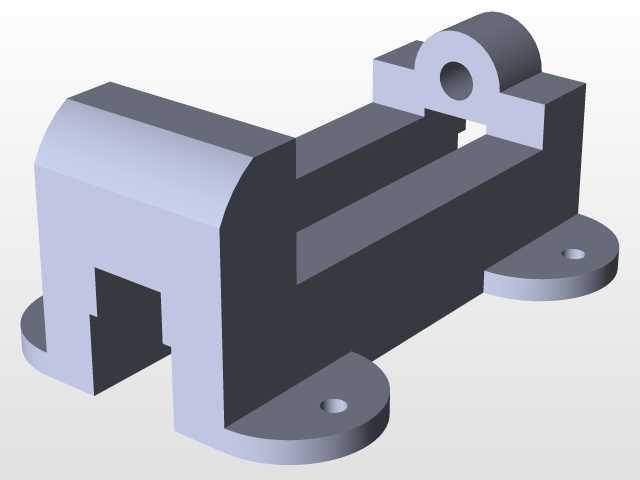

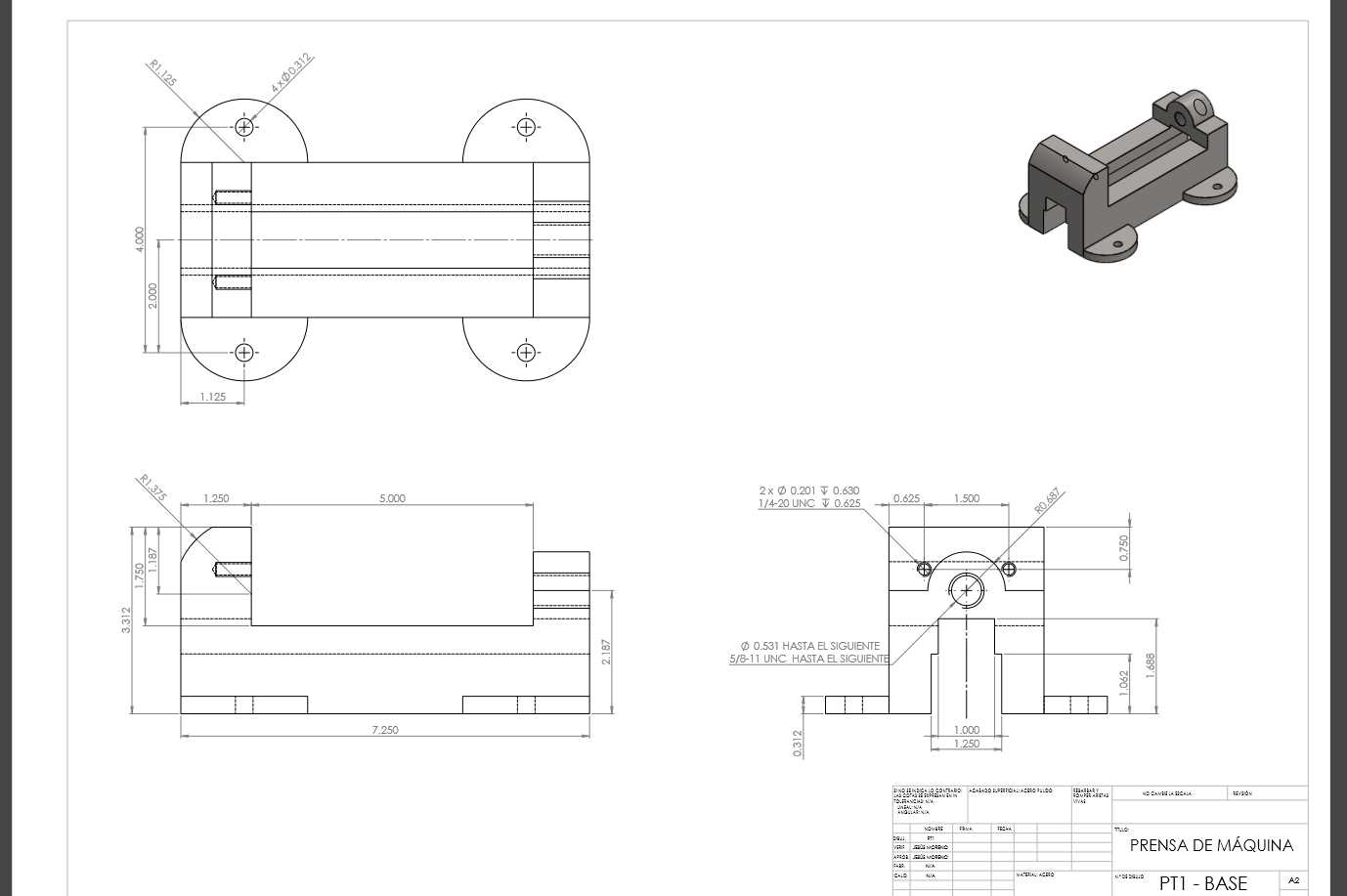

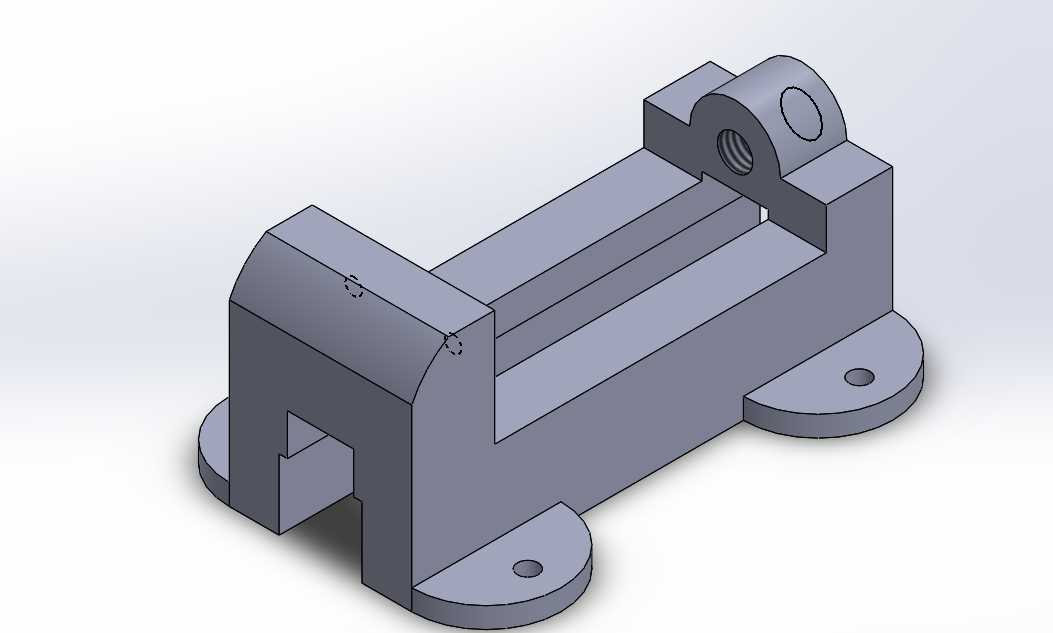

　　在小批量五金零件装配、小型轴承压装、薄材冲切、试样压制这类零散加工场景里，大型冲压设备往往存在行程冗余、占地过大、操作灵活性不足的问题，这类桌面级小型压力机的结构设计，刚好填补了微小型压装作业的设备空白。从结构布局来看，该机型采用卧式C型开式机身设计，机身主体为一体化铣削成型的铸铁结构，底部设置两个带安装孔的圆形支撑脚，安装孔位适配M8规格的膨胀螺栓或T型槽螺栓，可直接固定在标准钳工工作台或专用工装台面上，安装后整机水平方向投影尺寸控制在300mm以内，垂直高度不超过180mm，不会占用过多台面上的操作空间，适合工位紧凑的装配流水线、维修工位、实验室试样加工场景使用。

　　机身前端的开口工作区预留了足够的操作空间，开口深度可达120mm，开口高度可适配最大80mm的工件放置需求，不管是小型电路板接插件压装、小直径铜套与安装孔的过盈压配，还是薄铝片、绝缘片的简易冲裁，都能在这个工作区间内完成操作，不需要额外加装延长工装。机身上部的铰接座是核心受力部件，设计时采用了加厚圆弧过渡结构，铰接孔内径适配标准直径20mm的手动压杆销轴，孔位与机身底部安装面的平行度公差控制在0.02mm以内，避免压杆下压过程中出现偏载，导致压头与工件定位面出现角度偏差，影响压装精度。

　　设计过程中重点考量了机身的受力变形问题，C型机身的喉口部位做了加厚处理，侧壁厚度达到25mm，在额定1吨的压装力作用下，喉口位置的最大弹性变形量可控制在0.05mm以内，完全满足小型零件压装的精度要求，不会因为机身变形导致压装件出现倾斜、卡滞的问题。机身底部的两个支撑脚采用对称布局，每个支撑脚的接触面积达到2800平方毫米，配合安装孔的固定，压装作业时整机的稳定性足够，不会出现侧翻、滑移的情况。压杆的运动轨迹经过反复校核，压头的工作行程预留了40mm的调节空间，可通过更换不同长度的压头接头适配不同高度的工件，压头安装位采用标准M12螺纹接口，可快速更换平压头、V型压头、冲切头等不同功能的工作端头，拓展设备的使用场景。

　　从实际使用的角度出发，这类小型压力机不需要外接气源、电源，纯手动操作的模式让它可以在无动力供应的维修现场、户外临时加工点使用，操作时只需要扳动上部的压杆，就能通过杠杆放大原理获得足够的压装力，操作力度可控，不会因为压力过大压坏脆性材质的工件，比如塑料壳体的铆接、陶瓷零件的压配这类对压力敏感的作业，手动操作的可控性远高于气动、电动压力设备。机身的导向槽部位预留了定位块安装位，可根据加工工件的外形加装专用定位夹具，实现批量零件的快速定位压装，重复定位精度可控制在0.1mm以内，满足小批量零件的加工一致性要求。

　　结构设计上没有采用多余的装饰性结构，所有的外形轮廓都服务于受力需求与操作便利性，机身的边角都做了R3的圆角处理，避免操作过程中划伤操作人员，铰接部位预留了润滑油注油孔，日常维护只需要定期加注少量润滑脂，就能保证铰接部位转动顺畅，没有多余的维护需求。这类小型压力机的结构通用性极强，很多工装设计人员都会以这个基础结构为蓝本，根据自身的加工需求改装成专用压装设备，比如加装刻度标尺来控制压装深度，加装复位弹簧实现压杆自动回位，或者在工作区加装安全防护挡板，提升操作安全性，不管是电子厂的接插件压装工位、五金维修店的轴承拆装作业，还是学校金工实习的实操教学，这类结构的小型压力机都能适配对应的使用需求，结构简单可靠，加工制造成本低，维护难度小，是小型压装作业场景里性价比极高的工装设备。
