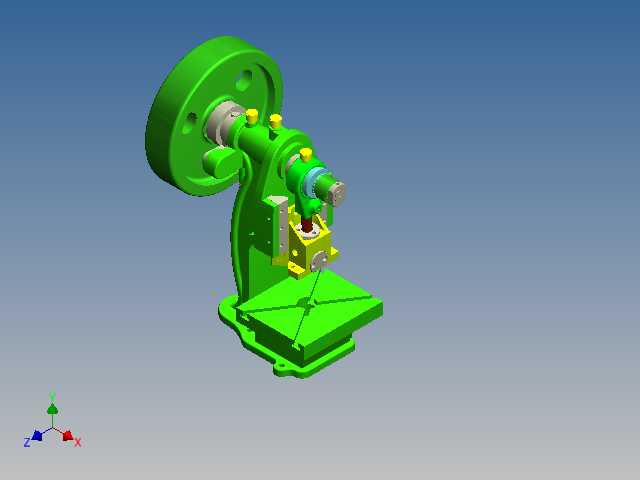

台式曲柄压力机整机结构三维设计

　　这款台式曲柄压力机的三维结构设计，完全围绕小型五金冲压加工场景的实际需求搭建，日常可覆盖电子接插件冲裁、薄金属片成型、小零件压装、铆钉铆合这类小吨位加工工序，在五金加工车间、电子配件生产工位、小型机修作坊都能适配，相比大型闭式压力机，它的占地空间极小，不需要专门做厚重的设备基础，普通硬化车间地面就能放置使用，适配多品种小批量的柔性生产场景。

　　从功能特性来看，这套结构采用曲柄滑块作为核心传动机构，大直径带轮同时兼顾飞轮储能作用，电机输出的动力经带轮减速后传递给曲轴，曲轴转动过程中通过曲柄连杆带动滑块做上下往复直线运动，配合安装在滑块底面和工作台面的模具，就能完成对坯料的冲压加工。机身采用整体开式倾斜结构设计，这种结构的优势在于冲压完成后，成品工件可以靠自重顺着倾斜的工作台面滑落到接料位置，不需要额外设置人工取件或者顶出机构，能有效提升连续加工的效率，同时开式结构的操作空间开阔，操作人员更换模具、调整工位、放置坯料都有足够的操作余量，不会被机身结构干涉。

　　设计过程中优先考虑了传动部件的受力合理性，曲轴的支撑位置做了加厚的轴承安装位，避免长期冲压载荷下出现轴瓦磨损或者曲轴变形的问题；连杆与滑块的连接部位采用可调式球头结构，能够通过调节球头的锁紧位置来调整滑块的闭合高度，适配不同闭合高度的模具安装需求，调节范围覆盖常规小型冲压模具的常用尺寸区间。滑块两侧设置了导向导轨，导轨与机身的连接面设计了可调节的镶条结构，长期使用出现导向间隙后，可以通过调整镶条的压紧螺栓来重新校准导向精度，避免滑块运动过程中出现偏摆，保证冲压加工的尺寸精度。工作台面采用带交叉加强筋的平板结构，台面预留了标准的T型槽安装位，能够通过T型螺栓快速压紧固定下模，加强筋的布置完全按照冲压载荷的传力路径设计，保证台面在满吨位冲压时不会出现凹陷变形，同时尽可能控制机身的整体重量，方便设备的移位和安装。

　　安装边界方面，整机的底部安装座采用方形平底结构，四个角预留了地脚螺栓安装孔，既可以直接放置在工作台面上使用，也可以通过膨胀螺栓固定在地面或者专用机架上；机身侧面预留了电机安装的调整位，能够通过调整电机的固定位置来张紧传动皮带，不需要额外设计张紧轮结构，简化了日常维护的流程。带轮外侧预留了安全防护罩的安装点位，实际生产中加装防护罩后可以避免传动部件外露带来的安全隐患，符合冲压设备的安全设计规范。操作端的控制手柄位置按照人体操作高度布置，操作人员站在设备正前方就可以轻松操控离合器的开合，控制滑块的单次行程或者连续行程，适配单人操作的工位布局。

　　整套结构的所有配合面都按照实际加工的公差要求做了建模预留，传动部件之间的间隙、运动部件的行程距离都经过干涉检查，不存在运动过程中的部件碰撞问题，不管是用来做设备结构的教学演示，还是作为小型压力机改型设计的基础结构参考，都能直接提取相关的结构参数做二次调整，不需要重新搭建核心传动的结构框架。机身的铸件壁厚按照等强度原则设计，受力大的曲轴支撑、工作台中心位置适当加厚，非受力的机身外侧位置做了减重处理，兼顾结构刚性和设备整体重量的平衡，避免不必要的材料浪费。
