印刷包装产线自动层压进料设备结构

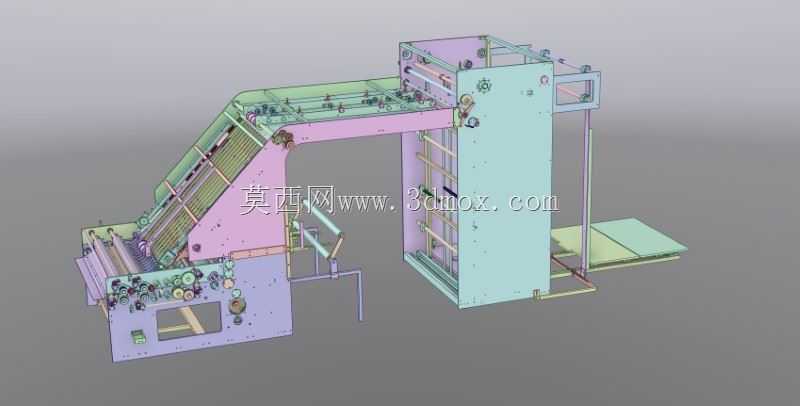

　　压合作业面距离地面的高度为900mm，预留出了底部接料、故障排查的操作空间，设备整体的横向安装宽度为1800mm，纵向安装深度为2400mm，在标准厂房的设备布局中，单侧预留800mm的检修通道即可满足日常维护需求。设备的功能逻辑完全贴合层压工序的实际工艺要求，斜向进料段排布了12组直径60mm的导向辊，所有导向辊都做了动平衡校正，辊面镀硬铬处理粗糙度达到Ra0.8，避免刮伤印刷完成的物料表面，每两组导向辊之间都设置了可调式压条，压条的压力通过侧面的细牙螺母调节，可以适配0.02mm到0.5mm厚度区间的不同片状物料，不管是塑料薄膜、铜版纸还是复合铝箔材料，都可以通过压条调整保证进料过程中物料张力均匀，不会出现褶皱、偏移的问题。在软包装印刷、纸品深加工的连续产线布局中，层压工序是衔接印刷与后道分切、制袋的核心环节，这套自动层压设备的结构设计，完全围绕连续化生产的节拍需求展开，没有冗余的装饰性结构，所有机架、传动、导向部件的排布都优先考虑产线对接的安装边界。从整体安装尺寸来看，设备主体分为斜向进料段与垂直压合段两个核心模块，斜向进料段的倾斜角度设置为37度，这个角度是经过多轮物料输送验证的，既可以保证片状叠层物料依靠自重辅助向前输送，减少传动辊的驱动力负载，又不会因为角度过大导致物料滑落错位，进料段的最外侧进料口高度设置为1100mm，刚好匹配前端印刷设备的出料高度，不需要额外增设过渡输送台，垂直压合段的总高度为2800mm，

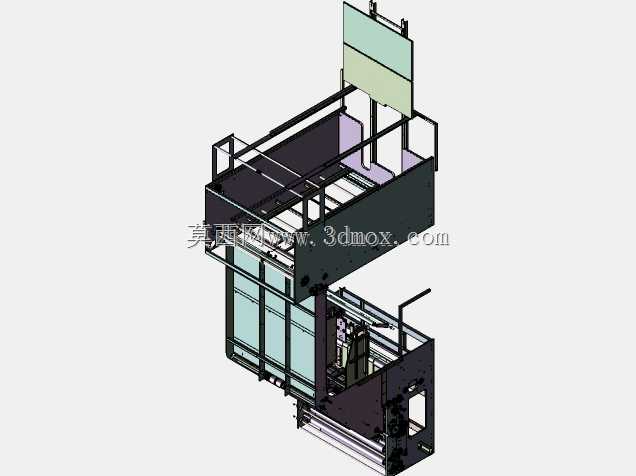

　　垂直压合段采用框架式方通焊接机架，方通规格选用80805mm的冷轧方通，焊接后做了整体去应力退火处理，避免长期承受压合力出现机架变形，压合段内部设置了三层可调式压合工位，每层工位的压合间隙可以通过手轮调节丝杆进行调整，调节精度达到0.1mm，能够满足不同层数叠压物料的厚度需求，压合动力通过侧边的同步带轮组传递，同步带选用HTD8M型圆弧齿同步带，传动过程中没有间隙，保证多层物料压合的时候进给速度同步，不会出现层间错位。在设计思路上，这套设备没有采用复杂的一体式焊接外壳，所有的传动部件都做了外露式的模块化设计，导向辊、同步轮、压条组件都可以单独拆卸更换，不需要拆解整体机架，日常维护的时候只需要打开侧边的防护盖板就可以完成易损件的更换，

　　设备的走线全部通过机架方通的内部空腔排布，外部没有裸露的线缆，既避免生产过程中物料剐蹭线缆造成安全隐患，也让整体外观更加整洁。设备的出料端设置了可折叠的接料平台，接料平台的尺寸为600*800mm，不需要的时候可以向上翻折收起，减少设备的占用空间，接料平台的高度可以根据后道设备的进料高度进行上下150mm范围的调节，能够适配不同型号的分切机、制袋机的对接需求。从实际应用的场景来看，这套设备主要适配中高速软包装印刷产线，连续运行速度可以达到每分钟60米，相比传统的手动进料层压设备，生产效率提升了4倍以上，同时因为所有的导向、压合部件都做了精度校准，层压后的物料层间对齐精度可以控制在0.2mm以内，大幅降低了后道工序的废品率。

　　在结构细节的处理上，所有的辊轴连接部位都选用了带座外球面轴承，轴承座带有自润滑功能，不需要频繁加注润滑脂，设备的底部设置了6个可调式减震脚杯，脚杯的调节行程为50mm，可以适应地面不平整的安装场景，保证设备运行过程中不会出现晃动，压合段的侧面设置了透明的亚克力防护门，防护门带有安全联锁开关，一旦防护门被打开，设备就会自动停止运行，避免操作人员误触内部传动部件造成安全事故。进料段的最前端设置了光电检测传感器，当物料输送出现偏移或者断料的时候，传感器会发出信号让设备减速停机，同时触发警示灯提醒操作人员处理，避免空转或者物料错位造成的设备损坏。整套设备的结构设计没有追求花哨的功能，所有的结构细节都围绕层压工序的实际生产需求展开，从安装尺寸的预留到易损件的快拆设计，再到安全防护的细节处理，都完全贴合工业生产现场的实际使用场景，不管是新产线的布局搭建，还是老旧产线的升级改造，都可以直接对接安装，不需要对现有产线做大幅度的调整。
