工业级反渗透水处理集成装置结构设计

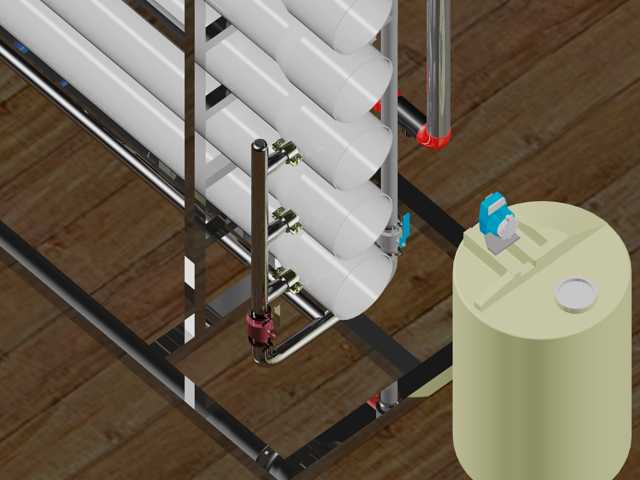

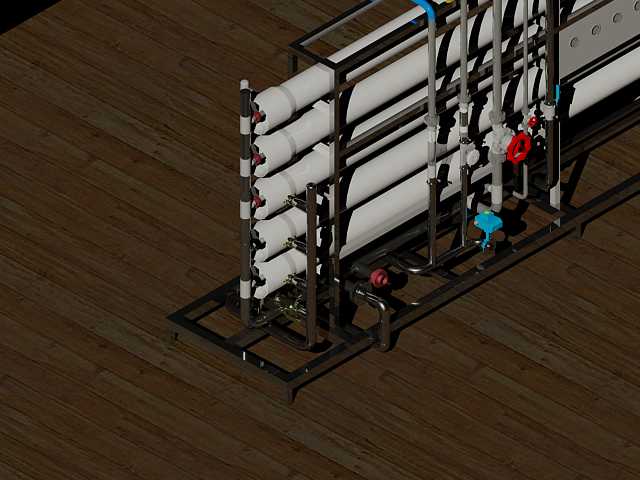

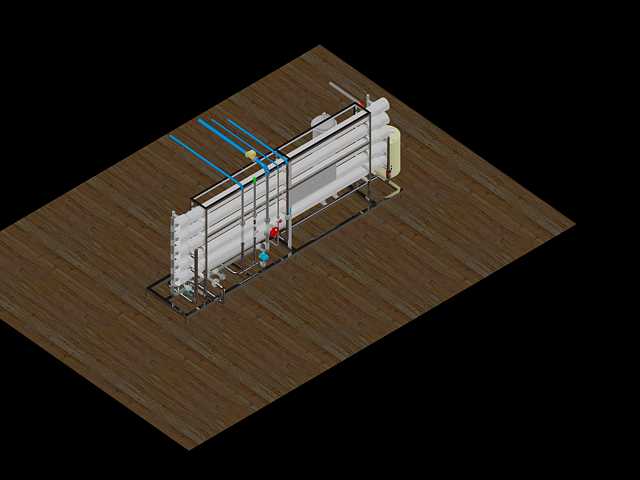

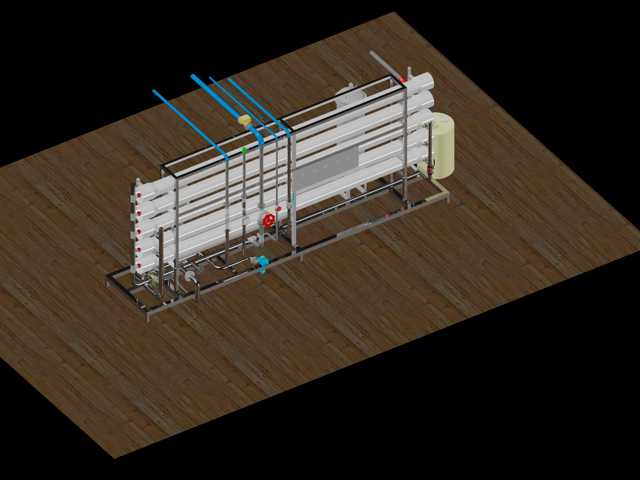

　　在工业纯水制备、市政中水回用、高盐废水减量、饮用水深度净化等场景中，反渗透处理单元是整套水处理系统的核心脱盐工段，这套集成式反渗透装置的三维结构设计，完全围绕现场撬装快装、运维便捷、流道阻力优化的实际工程需求展开。整套装置采用撬装式集成布局，所有膜组件、管路、阀门、检测仪表均集成在统一的不锈钢焊接机架上，无需现场零散拼装管路，到场后仅需对接原水进水口、产水出水口、浓水排放口三个主接口，以及设备供电线缆即可完成投用准备，大幅缩减现场安装的施工周期与管路焊接工作量，尤其适合场地紧凑的中小型水处理站、车载移动净水站、厂区纯水站改造等场景使用。从结构设计逻辑来看，机架采用矩形不锈钢管材焊接成型，底部设置整圈支撑框架，

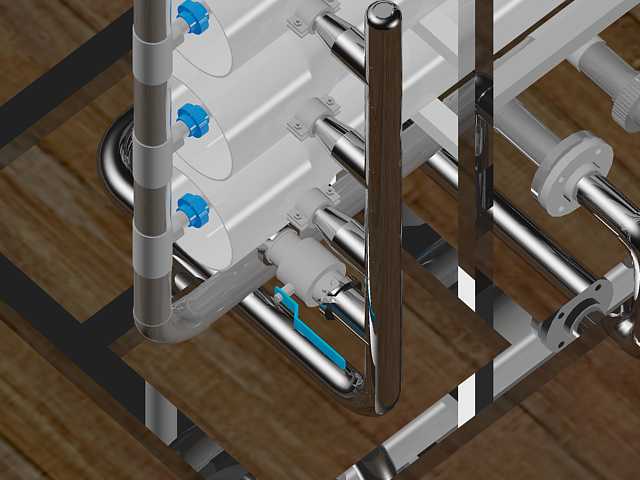

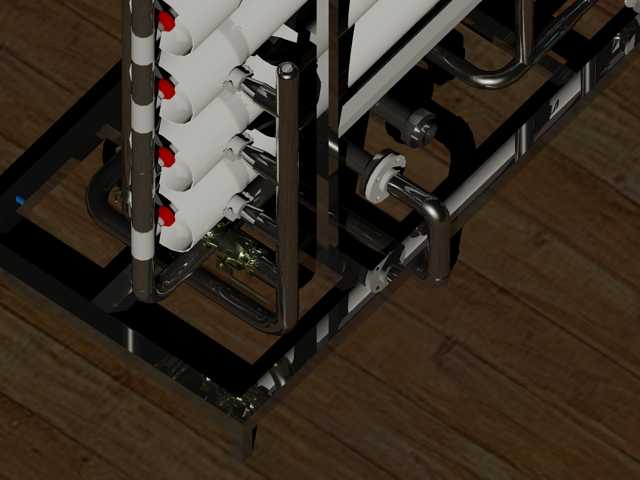

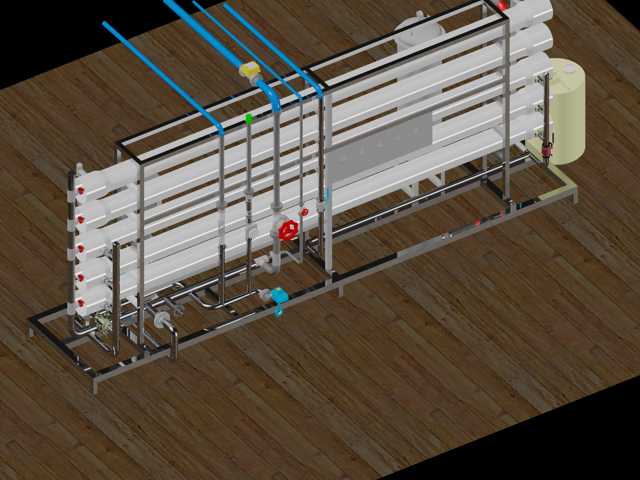

　　支脚位置预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，也可在支脚处加装减震垫适配撬装移动场景；机架的竖向支撑立柱按照膜壳的安装间距均匀排布，每根膜壳对应上下两处固定管卡，管卡与膜壳之间加装橡胶减震垫，既避免设备运行时管路振动传递到机架产生共振噪音，也能抵消膜壳充水后的微量形变应力，防止长期运行出现膜壳接口渗漏问题。膜组件采用卧式平行排布方式，多支反渗透膜壳沿机架长度方向分层布置，相邻膜壳之间预留足够的操作空间，方便运维人员拆卸膜壳端盖更换膜元件，无需额外拆除周边管路即可完成单支膜的更换作业；膜壳端部的进水、产水、浓水接口采用径向侧出设计，相比端出式接口能减少端部管路的弯折数量，降低流道局部阻力。管路系统采用等径匹配设计，

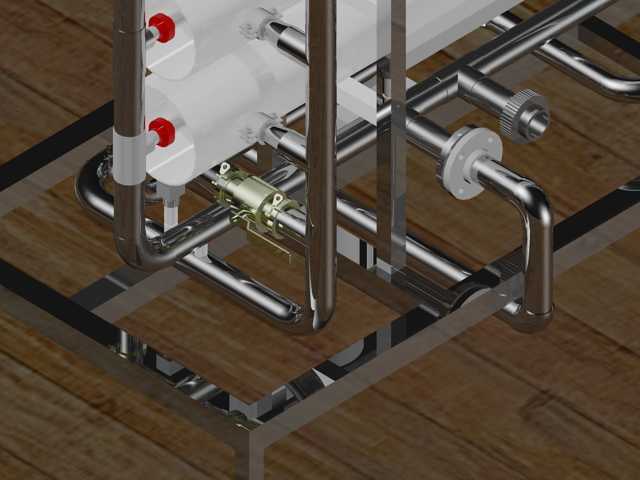

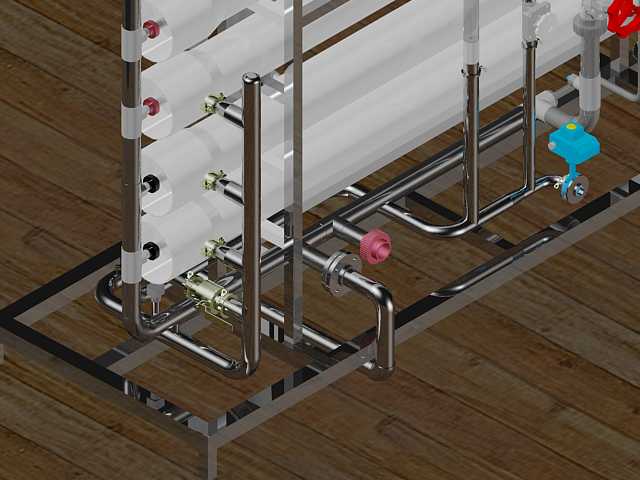

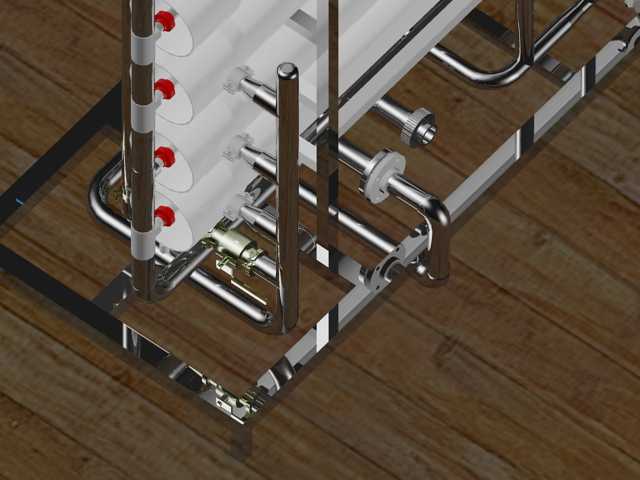

　　进水主管路沿机架下部纵向排布，通过等距分支管路接入每支膜壳的进水端，保证各支膜壳的进水压力、进水流量偏差控制在工程允许范围内，避免出现单支膜负荷过高、其余膜元件利用率不足的偏流问题；产水主管路沿机架上部排布，汇集各膜壳的产水后接入后续处理单元，浓水管路设置调压阀门，可根据进水水质、脱盐率要求灵活调节浓水排放比例，控制系统回收率。管路上的手动阀门采用易操作的排布位置，所有阀门手轮均朝向设备外侧的操作通道方向，运维人员站在设备侧面即可完成阀门启闭操作，无需探身到管路间隙内部；管路上预留的仪表安装接口位置，充分考虑了仪表读数的可视角度，压力、流量检测仪表的表盘均朝向操作面，日常巡检时无需挪动位置即可读取所有运行参数。

　　整套装置的外形尺寸充分考虑标准工业厂房的运输与安装边界，整体宽度控制在常规车间通道的通行宽度以内，高度适配标准厂房的设备吊装空间，长度可根据处理量需求灵活增减膜壳数量进行模块化拓展，无需重新设计整体机架结构，仅需延长主框架长度、对应增加膜壳安装位与管路分支即可完成不同处理量级的设备衍生设计。在细节设计上，所有管路弯头均采用大曲率半径的冲压弯头，避免直角弯头造成的流道突变与局部阻力升高，降低高压泵的输出扬程损耗；管路与机架的固定位置均采用可拆卸管卡，后期运维时可单独拆卸某一段管路进行清洗或更换，无需切割整体管路；机架表面做钝化处理，提升潮湿工况下的抗锈蚀能力，延长设备整体使用寿命。
