大型工业水处理厂区整体工艺布局

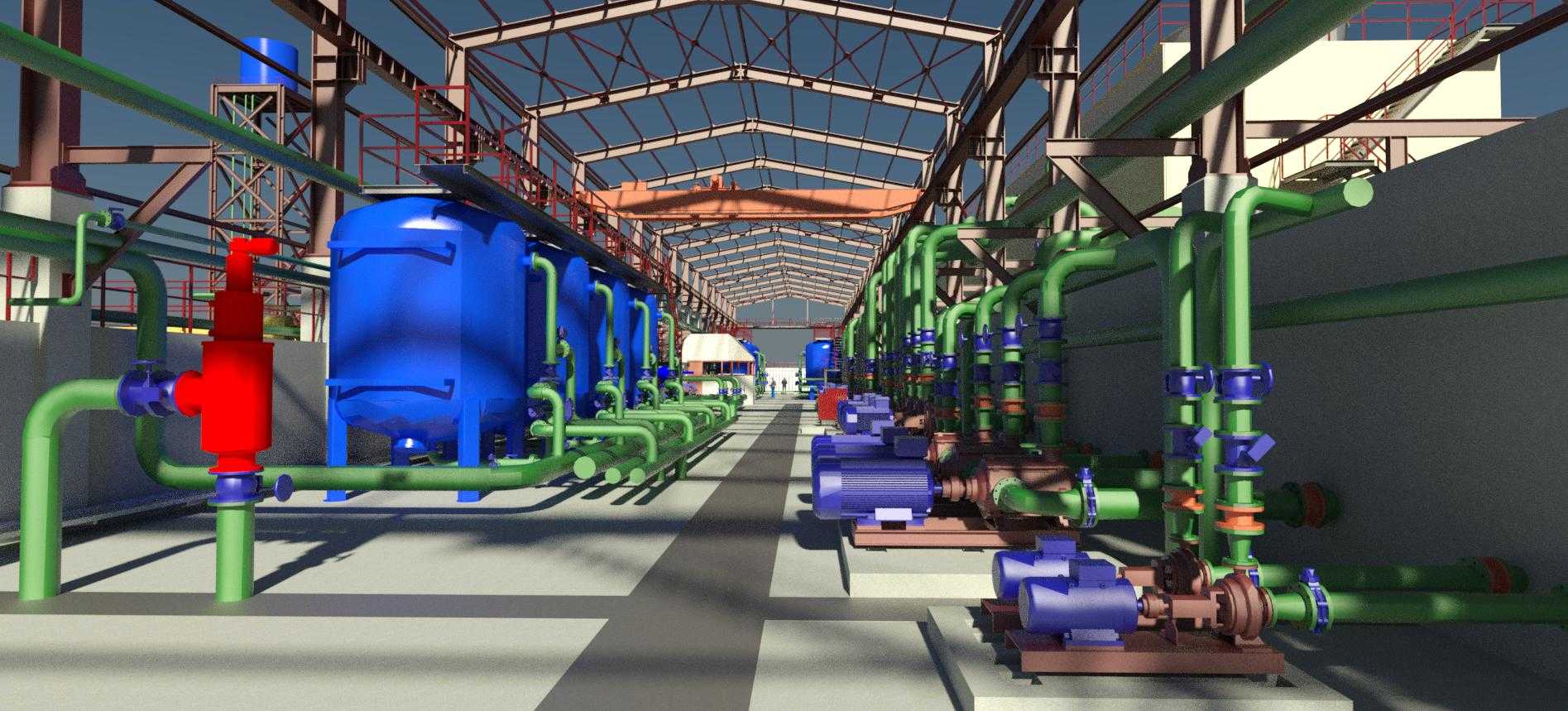

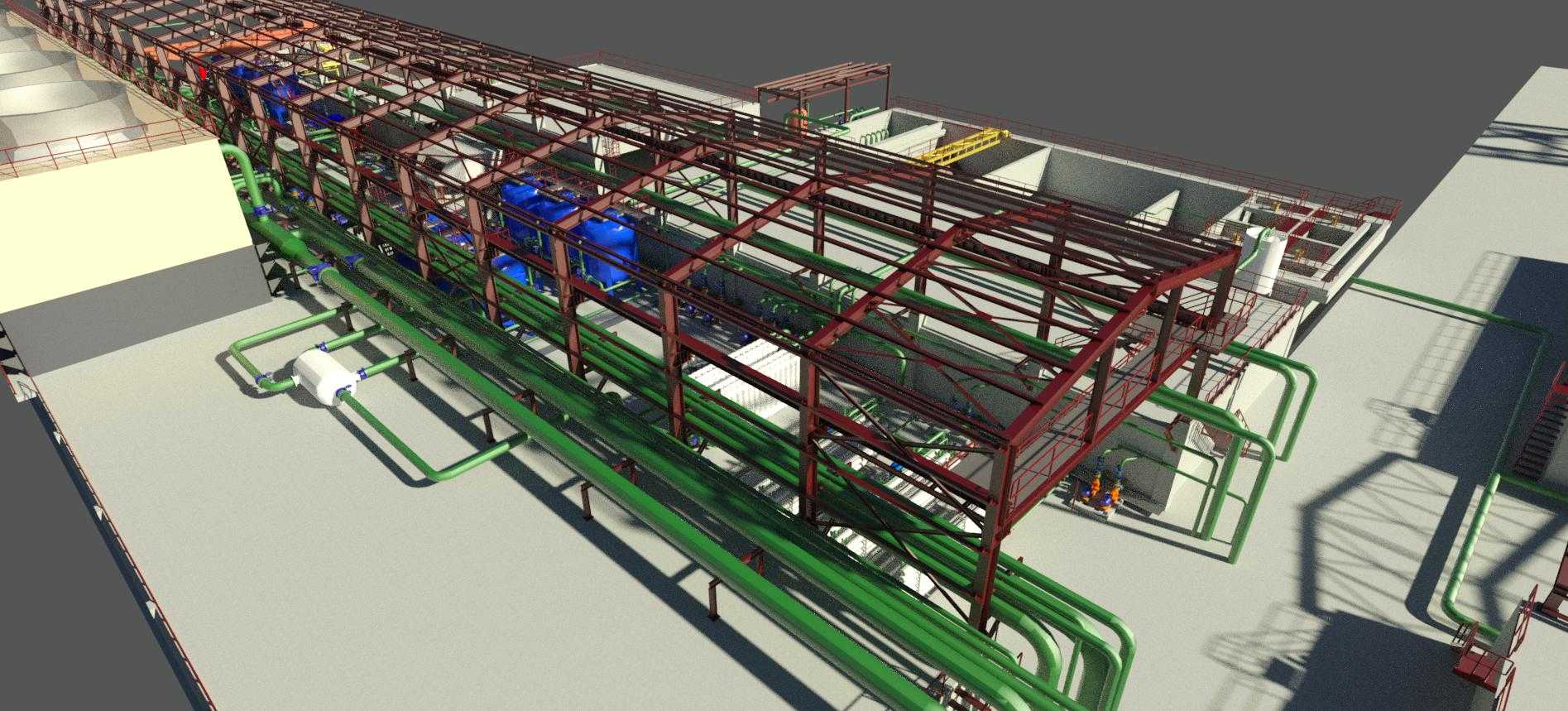

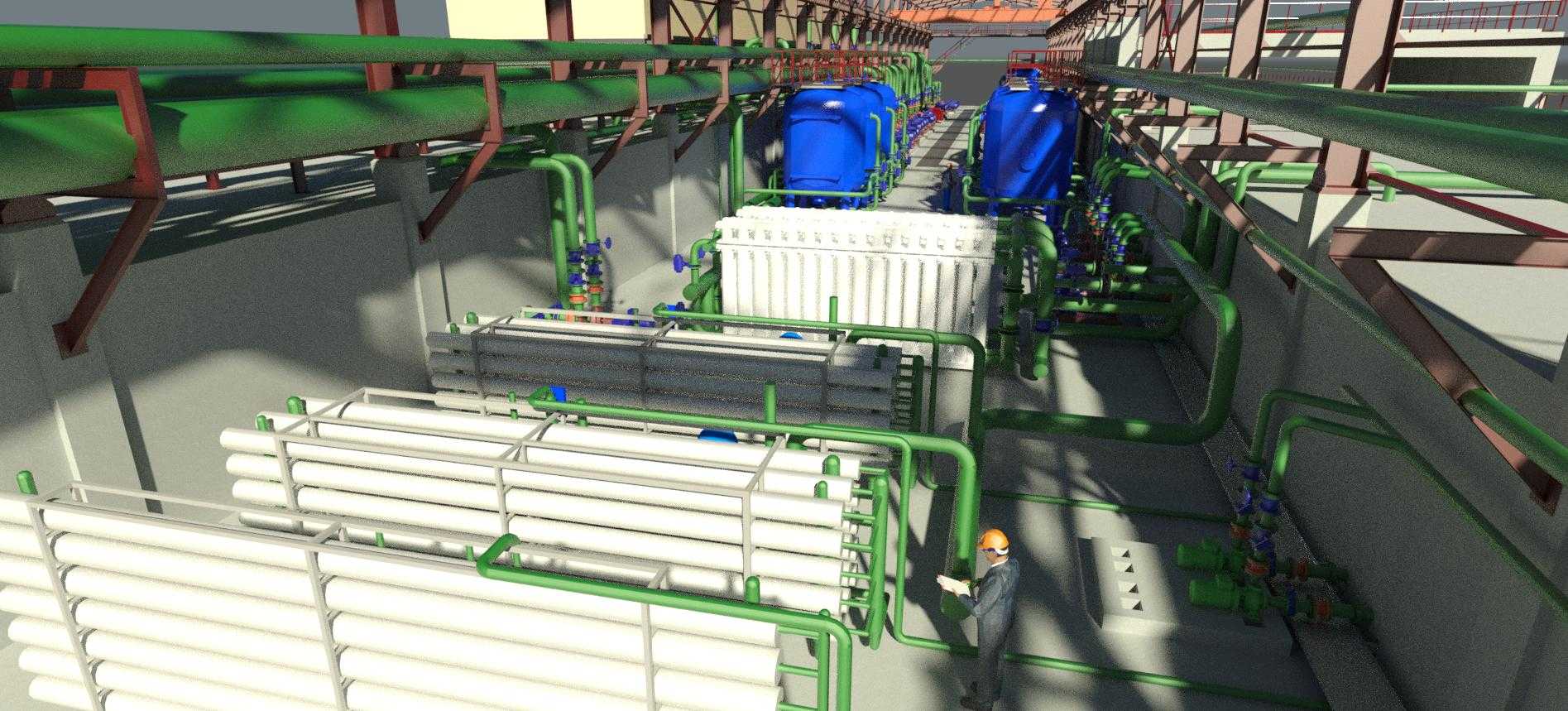

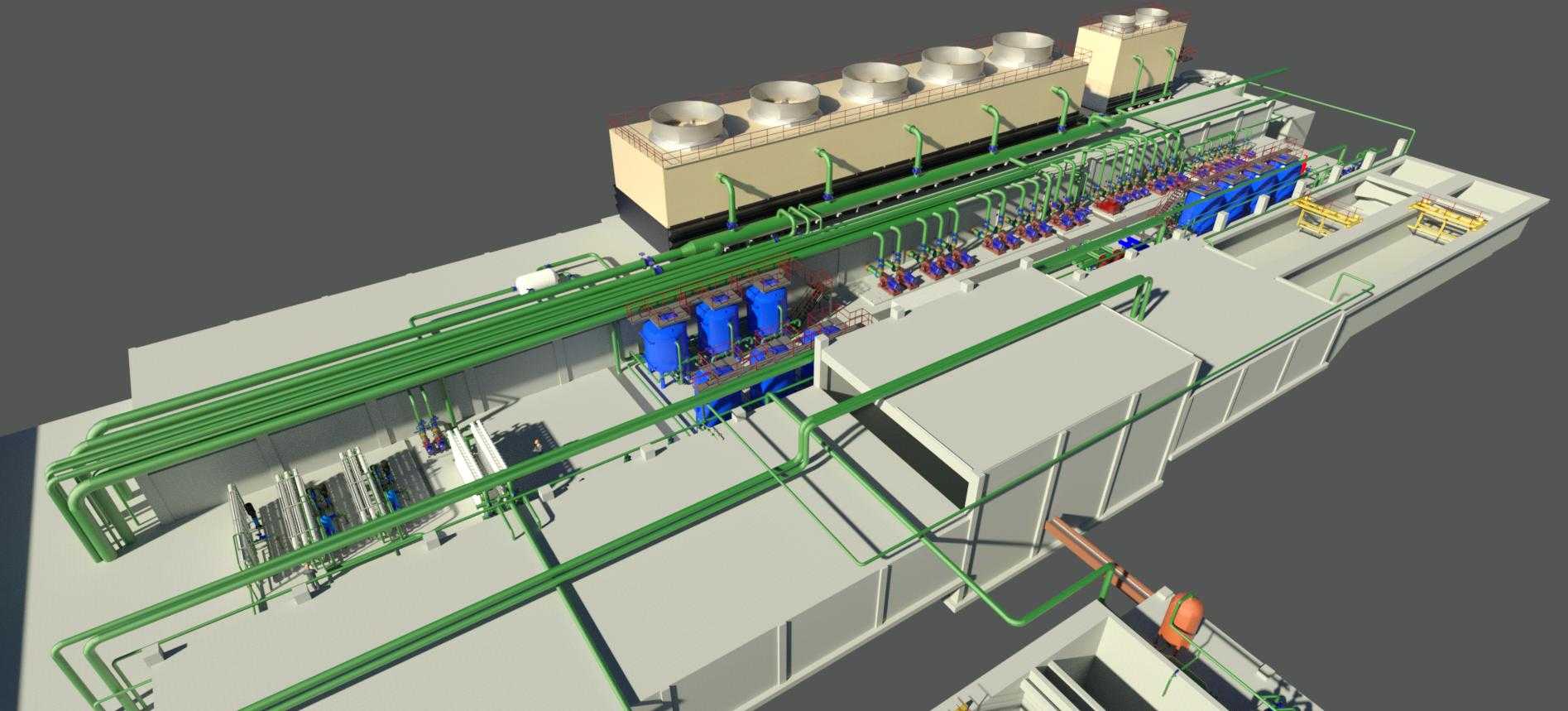

　　这套三维布置围绕工业水处理厂区的连续处理流程展开，重点不是单台设备的外观，而是把构筑物、主工艺设备、管廊、钢框架、检修通道和厂区边界放在同一空间中校核。现场常见的问题往往在二维图纸里不容易暴露：例如大型过滤或加压设备进场后，主管与梁柱净距不足；阀门操作面被平台立柱遮挡；管沟与设备基础交叉；管廊转弯处缺少支吊架位置；后期检修时滤芯、泵体或阀组没有吊装和抽出空间。模型把这些关系集中呈现，便于结构、工艺、管道和安装人员在施工前逐项核对。厂区主体采用长条形布置，主处理设备沿流程方向排列，绿色管线构成主要水系统输送通道。管道沿地面、设备侧部和框架下方分层敷设，粗管承担主水路连接，细管用于旁通、排空、取样或辅助管路。蓝色罐体类设备位于框架内部，

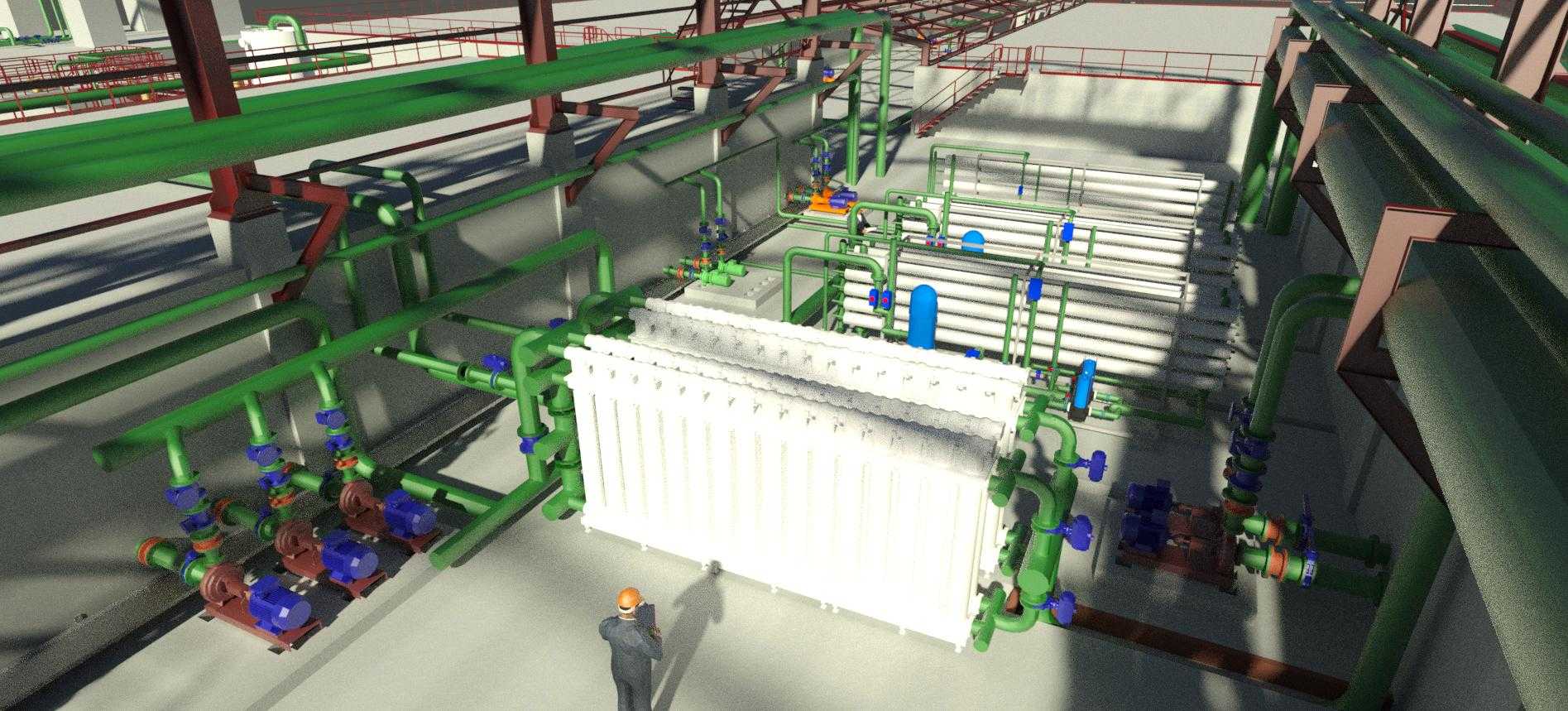

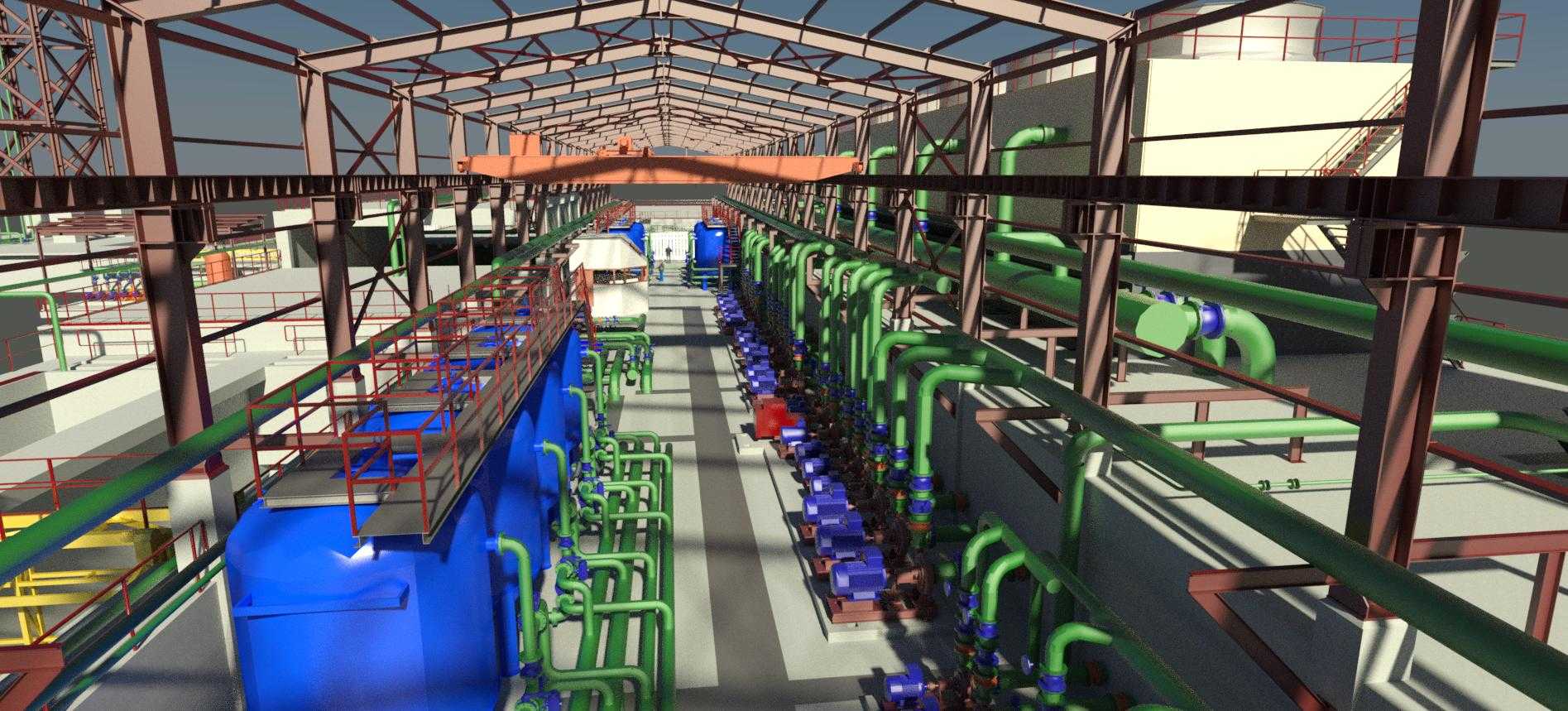

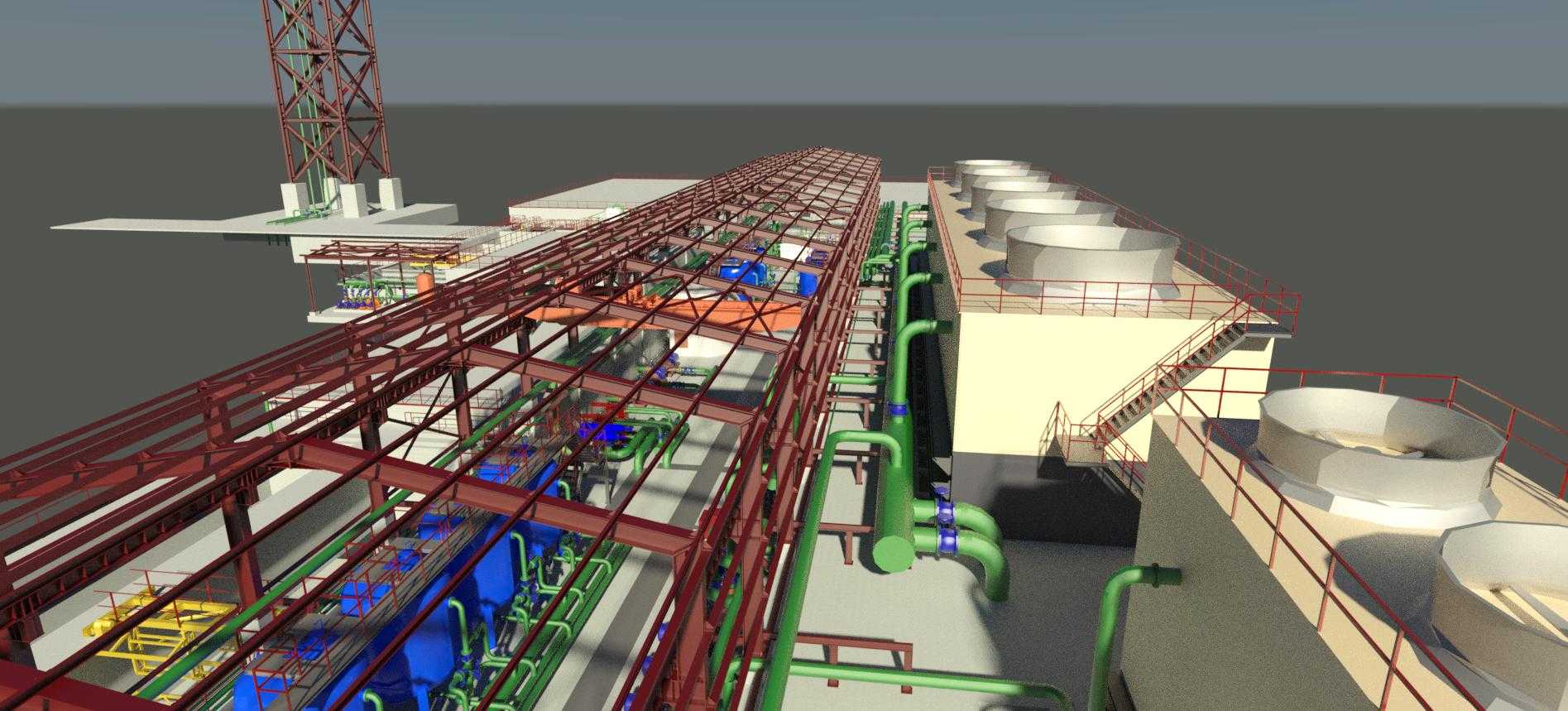

　　承担过滤、缓冲、分离或反应等功能；白色小型设备可对应过滤、增压、加药或换热辅助单元。设备之间通过直管、弯头、三通和法兰连接，模型中保留了明显的管道走向和转弯半径，能够用于检查流体输送路径是否顺畅，以及管道是否与平台、梁柱、设备外壳发生干涉。上部钢结构框架是整个布置的重要约束条件。框架由立柱、横梁、斜撑和屋面檩条组成，形成设备区的遮蔽和检修承载结构。钢柱位置不能只按建筑轴线确定，还要避开设备基础、管口方位和吊装路线。横梁高度会影响大口径管道的翻越方式，斜撑则可能压缩阀门操作空间。建模时需要把框架作为管道布置的硬边界处理：主管尽量沿柱间净空通行，在靠近设备接口处设置合理的水平和垂直转换，避免为了追求管线平直而强行穿过结构节点。

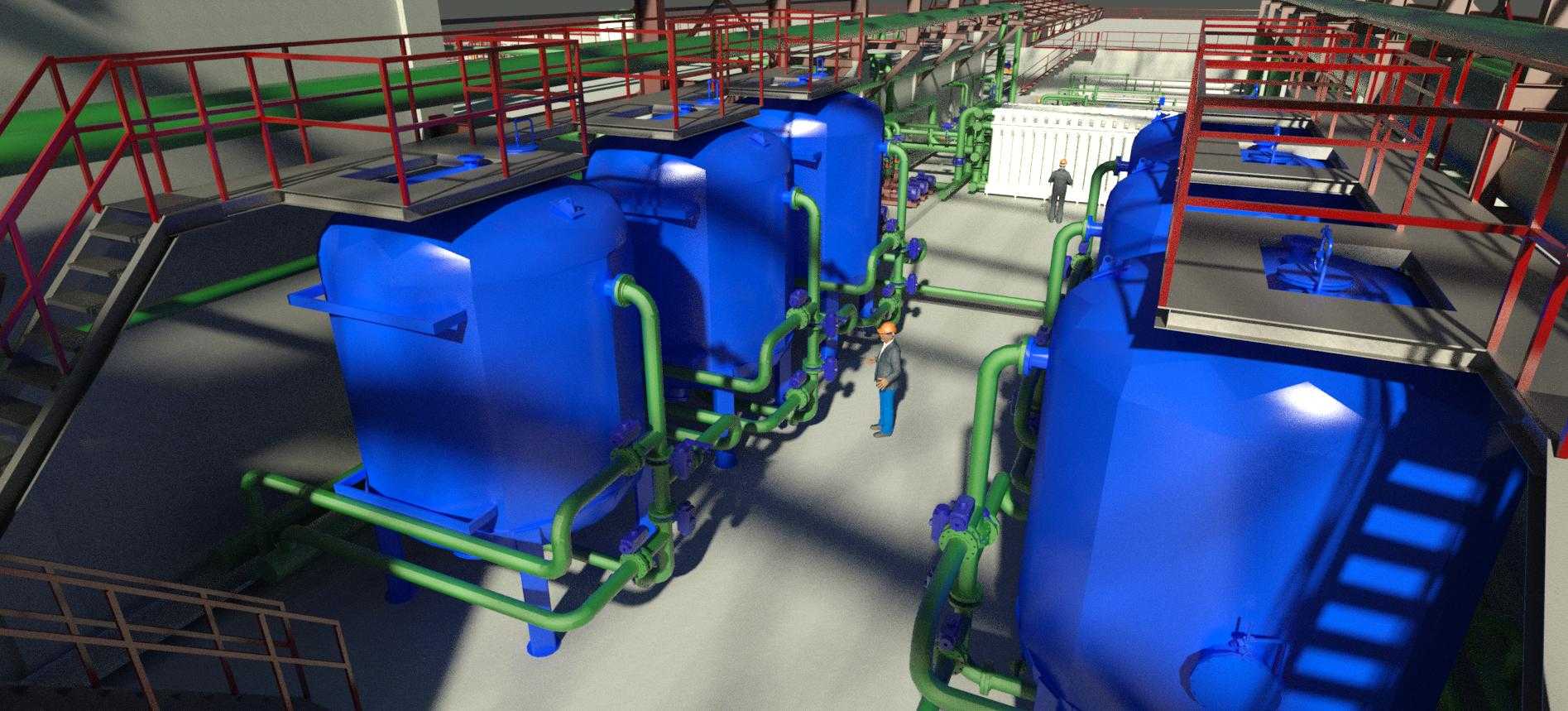

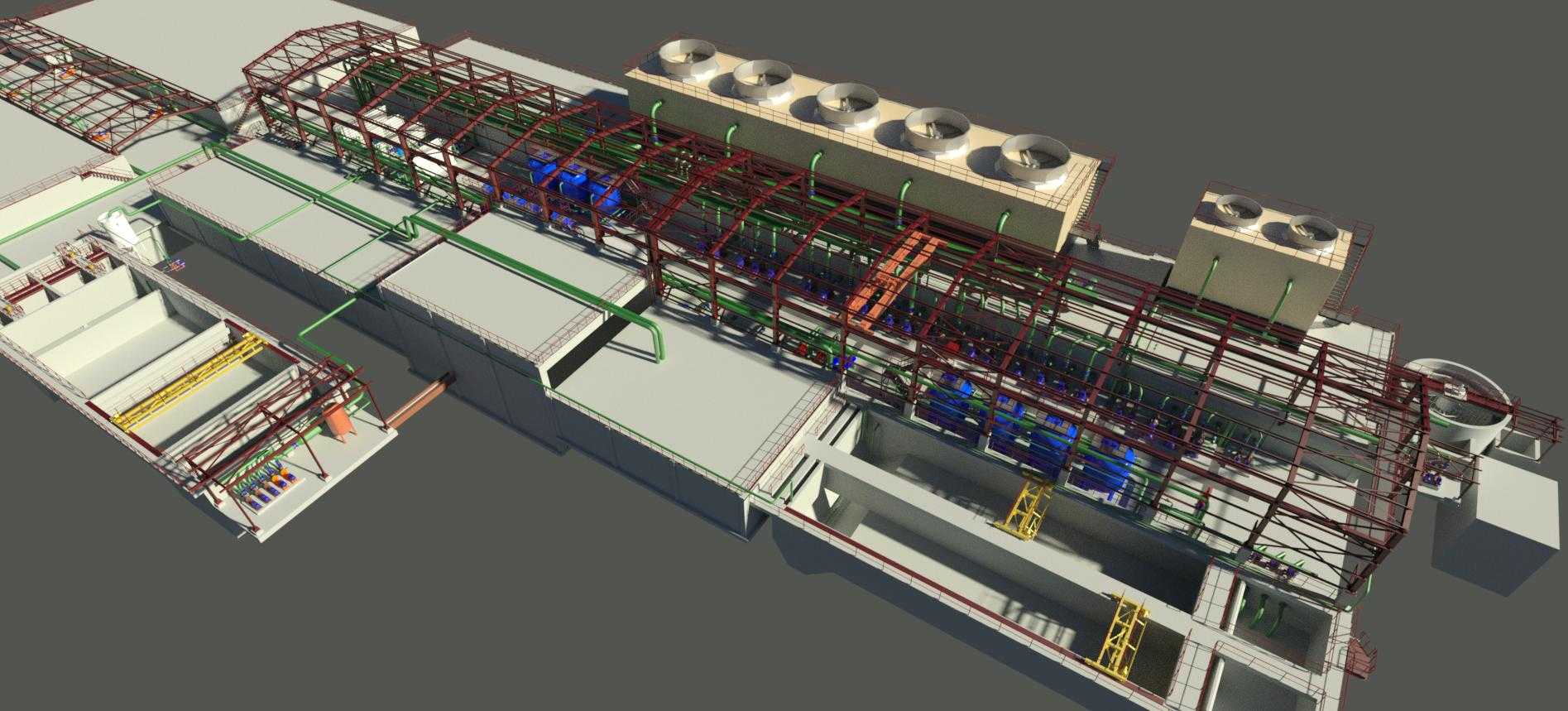

　　平台和走道的设置服务于日常操作。设备顶部阀门、仪表、人孔和检修口需要有可达路径，平台宽度、栏杆位置和楼梯开口都应与设备维护方式匹配。若过滤设备需要定期打开上部端盖或更换内部滤料，框架梁底与设备顶端之间必须保留吊装余量；若泵组需要拆出电机或叶轮，周边管道不能紧贴联轴器检修区。模型中可以直接沿人员巡检路线观察操作面，判断阀门手轮、法兰螺栓、仪表接线盒是否处于可操作位置。外形尺寸与安装边界方面，长条形主装置区占据厂区核心空间，端部和侧部预留管廊扩展及车辆通行区域。设备基础应落在硬化地面或独立基础上，基础边线与地脚螺栓位置需要同设备底座一致。大口径管道沿线设置支墩或支架，支架间距不能只按理论跨度取值，还要结合弯头、阀门、

　　法兰集中荷载进行局部加强。管道靠近道路一侧应控制外轮廓，避免与检修车辆、叉车或吊装作业半径冲突。进出装置区的管线接口应集中规划，便于与厂区外部供水、排水、回用水或循环水系统衔接。工艺设计思路上，这种布置强调流程短、管线顺、分区清楚。水处理设备按照水流方向依次衔接，可减少不必要的抬升和折返；主管廊集中敷设后，附属阀门、排放点和仪表接口更容易维护；框架内设备区与外部开放场地形成区分，既保护主要设备，也为后期扩建留出界面。对于三维建模人员，模型的价值在于能够提前发现管口方位错误、设备间距过小、管道坡度难以实现、支吊架无处生根、检修通道被截断等实际问题。通过在模型中切换设备、钢结构和管线层级，可以分别核对设备安装顺序、钢结构吊装顺序以及管道预制分段。尤其是大型厂区项目，管道预制段长度、法兰对接位置和现场焊缝位置都应结合运输与吊装边界确定。整体来看，该作品适合用于水处理站方案评审、厂区布置交底、管道综合碰撞检查和施工安装模拟，能够帮助工程人员把抽象工艺流程转化为可核查的空间装配关系。
