1-1.4寸管道用对夹式分散滤水结构

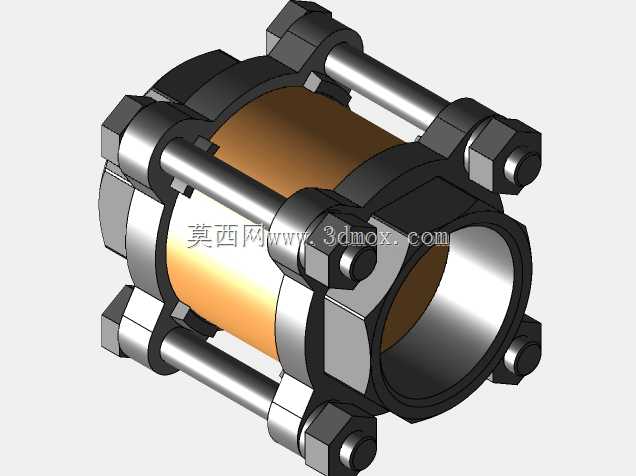

　　这款分散式滤水结构主要适配公称通径1到1.4英寸的工业流体输送管路，在民用供水支线、小型循环冷却水系统、低压气动管路、园林灌溉管网这类场景中都能见到同类结构的应用，核心作用是截留流体中裹挟的颗粒杂质、焊渣、砂石碎屑，避免下游的阀门、泵体、精密喷头等元件被杂质卡滞或磨损。从结构设计来看，整体采用对夹式装配逻辑，主体由两端带法兰定位止口的金属壳体、穿设螺栓、锁紧螺母、内置滤网组件构成，中间的滤筒采用冲孔支撑网加精细编织网的复合结构，既保证足够的通流面积，又能在额定工作压力下避免滤网被流体压差压溃变形。设计阶段首先考虑的是管路安装的兼容性，两端的连接止口尺寸匹配同通径的标准管螺纹法兰或者快装接头，安装时不需要额外加工过渡连接件，

　　直接夹装在两段管路的法兰之间，通过周向均匀分布的四根拉紧螺栓提供锁紧力，螺栓的分布圆直径经过校核，既不会和周边管路的安装空间产生干涉，又能保证密封面的压力均匀分布，避免偏载导致的渗漏问题。实际选型时需要注意安装边界，该结构的轴向总长度控制在同通径截止阀的长度范围内，径向最大轮廓是螺栓头部的外接圆，在狭小的管井、设备夹层内布置时，不需要预留过大的操作空间，日常维护只需要松开对角的两根螺母就能拆开壳体取出滤网冲洗，不需要把整个结构从管路上完全拆下来，大幅降低运维的工作量。功能特性上，进水端的导流腔做了圆弧过渡处理，流体进入滤腔时不会直接正面冲击滤网局部，而是沿滤筒周向均匀分散通过滤网，避免长期单侧冲蚀导致滤网局部破损，

　　同时这种分散流道设计能降低流体通过时的压损，相比同精度的直角式过滤器，压损能降低三成左右，适合对管路压力损失敏感的低压供水、重力流管路场景。滤网的过滤精度可以根据实际工况更换，常规配置的滤网能截留0.8毫米以上的固体颗粒，针对有更高精度需求的工况，也可以替换更细目数的滤网，只需要保证滤网的支撑骨架强度匹配工作压力即可。壳体的密封采用端面平垫密封，密封垫的沟槽开在壳体端面上，安装时密封垫不会被流体压力挤出，在0.6兆帕的工作压力下能保证长期无渗漏，螺栓采用标准外六角紧固件，日常维护用普通开口扳手就能操作，不需要专用工具。在循环冷却水系统中，这类滤水结构通常安装在冷却塔出水端、水泵入口前的管段上，拦截冷却水中裹挟的水垢碎屑、

　　外界落入的杂物，避免水泵叶轮被打坏或者换热设备的流道被堵塞；在小型灌溉系统中，安装在支管首部可以拦截水源中的砂石，避免滴头被堵塞；在小型气动管路中，换用适配的密封材质后也可以用来过滤压缩空气中的固态杂质，保护下游的气动元件。设计时还考虑了排污的便利性，滤腔的底部预留了足够的沉渣空间，日常运行中杂质会沉积在腔室底部，不会一直附着在滤网上堵塞网孔，延长冲洗维护的周期，不需要频繁拆开清理。整个结构的所有零件都采用常规机械加工工艺就能生产，壳体可以采用铸造或者棒料加工，螺栓、螺母都是标准紧固件，滤网是市面上通用的编织网卷材裁剪成型，生产加工的门槛低，备件采购方便，不需要定制特殊的非标配件，后期运维成本很低。安装时需要注意流体方向和壳体上的流向标识一致，反向安装会导致杂质被截留在滤网和壳体的夹缝中，无法正常沉积到沉渣腔，反而会快速堵塞滤网，增大压损。
