通讯设备配套弧形前循环翼结构件

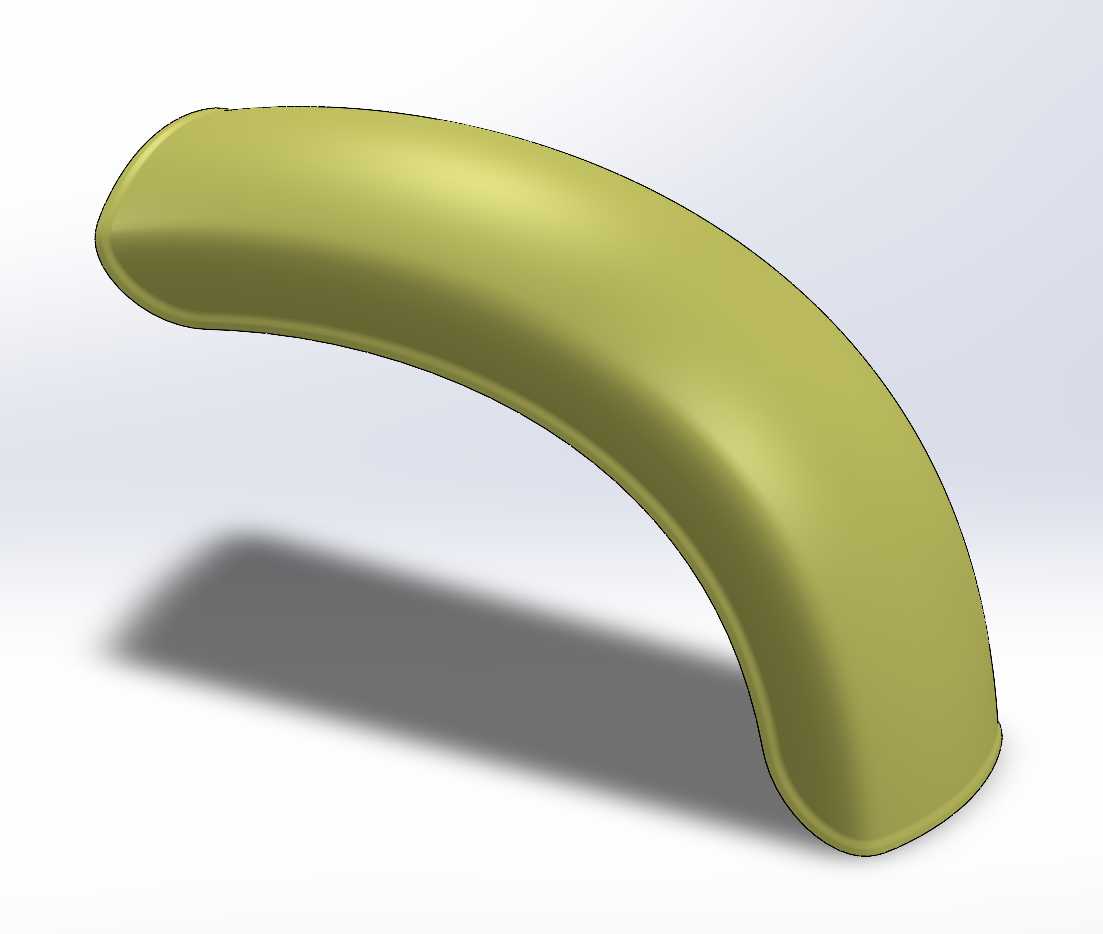

　　这款弧形翼状结构件，最初是为户外便携通讯终端的信号导流配套开发的，在实际工程应用中，这类构件常被集成在手持通讯基站、单兵通讯背夹、户外信号增强终端的前端位置，核心作用是梳理设备前端的气流走向，同时配合内置天线的信号辐射方向做结构避让，避免金属壳体对信号传输造成遮挡损耗。从结构设计逻辑来看，整个构件采用大曲率顺滑弧面过渡，没有尖锐棱角，一方面是考虑户外使用场景下的握持安全性，避免剐蹭操作人员的衣物或皮肤，另一方面弧形曲面的结构刚性比同厚度的直板结构高30%左右，在设备意外跌落时，弧面可以分散冲击载荷，减少壳体开裂的概率。做三维建模的时候，首先要确定的是安装基准面，构件的平直端面是和通讯设备主体的前端安装位完全贴合的，

　　安装边界上预留了三个均匀分布的定位卡扣槽，不需要额外打螺丝就可以实现快装，卡扣的配合公差控制在0.1mm以内，既保证安装后不会出现松旷晃动，又能在需要拆解维护的时候用专用撬片顺利拆开，不会损坏卡扣结构。外形尺寸方面，整个构件的弧长控制在120mm，截面最大宽度28mm，厚度从安装端的4mm顺滑过渡到弧顶端的2.2mm，这种渐变厚度的设计一方面是为了控制整体重量，整个构件采用改性ABS注塑成型的话，成品重量可以控制在15g以内，不会给手持通讯设备增加过多的负重，另一方面渐变壁厚可以避免注塑过程中出现缩痕、翘曲等工艺缺陷，壁厚差控制在2倍以内，符合注塑成型的工艺要求。在曲面构建阶段，没有采用简单的倒圆角处理，而是通过多截面曲面扫掠成型，

　　翼面的内外曲面保持等距偏移，偏移量严格等于壳体壁厚，这样在做壳体抽壳的时候不会出现局部壁厚突变的问题，翼的边缘做了0.5mm的圆角过渡，既不会割手，也能避免注塑的时候出现飞边难以清理的问题。实际应用中，这类构件的外表面会做哑光晒纹处理，减少户外强光下的反光，避免暴露操作人员位置，同时哑光表面的抗刮擦性能比亮面更好，在丛林、戈壁等复杂户外环境下使用，不容易留下明显的划痕。结构设计的时候还特意在翼体的内部预留了0.8mm的走线槽，可以把天线的馈线顺着走线槽布置到翼体的弧顶位置，这个位置是整个设备信号遮挡最少的区域，能有效提升信号收发的增益效果，比把天线布置在设备主体内部的方案信号强度提升15%左右。安装边界的设计上，除了三个卡扣槽，

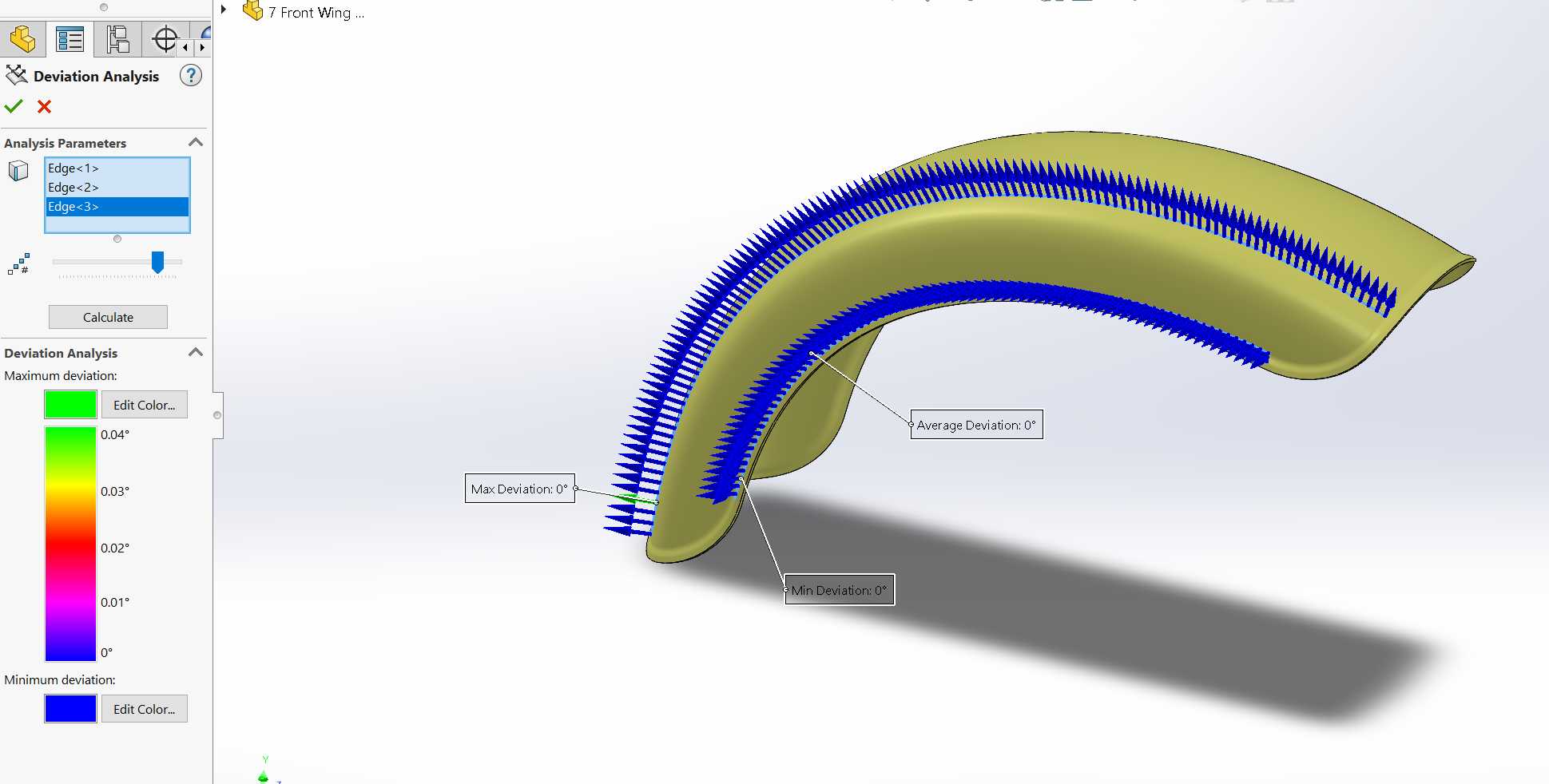

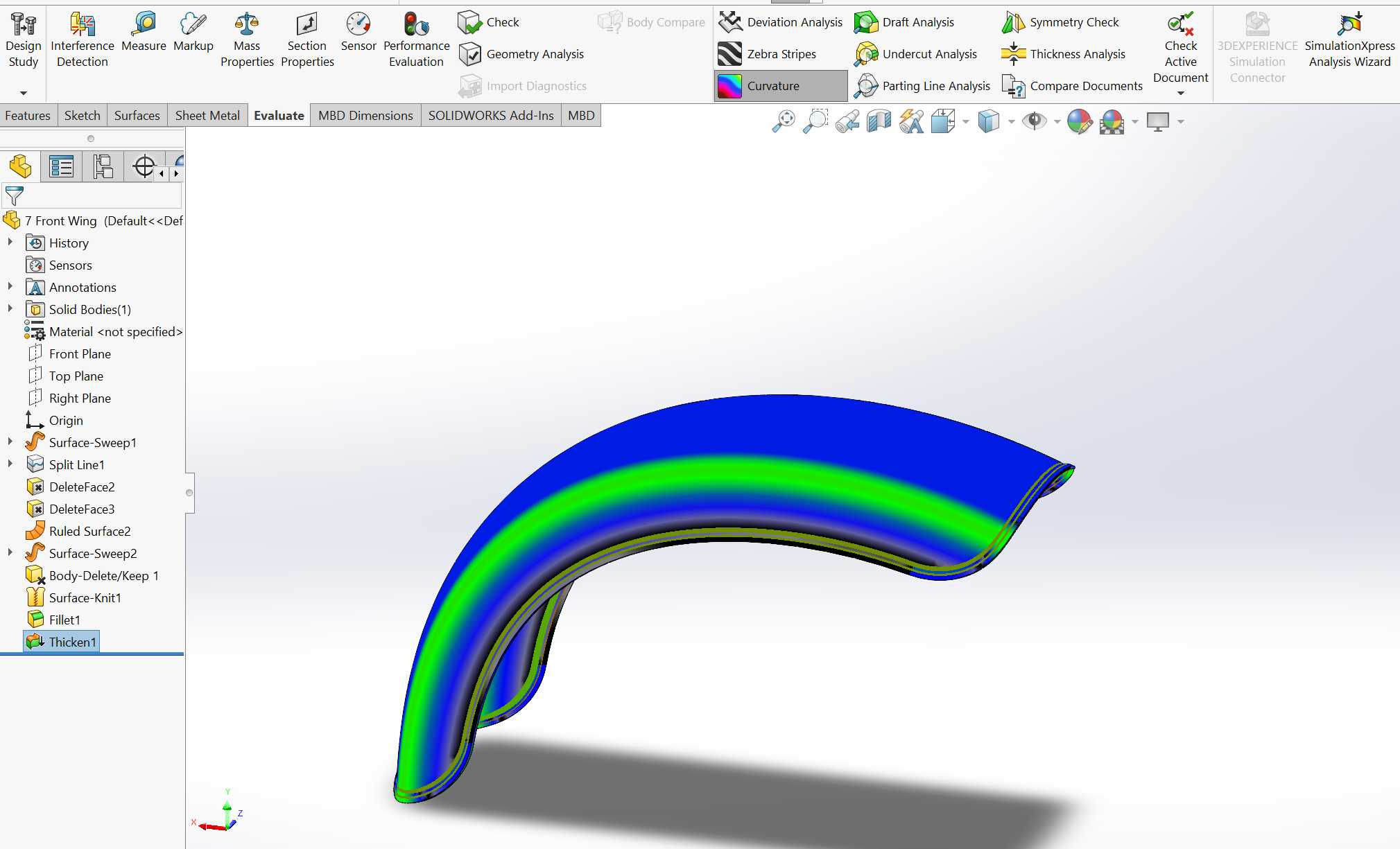

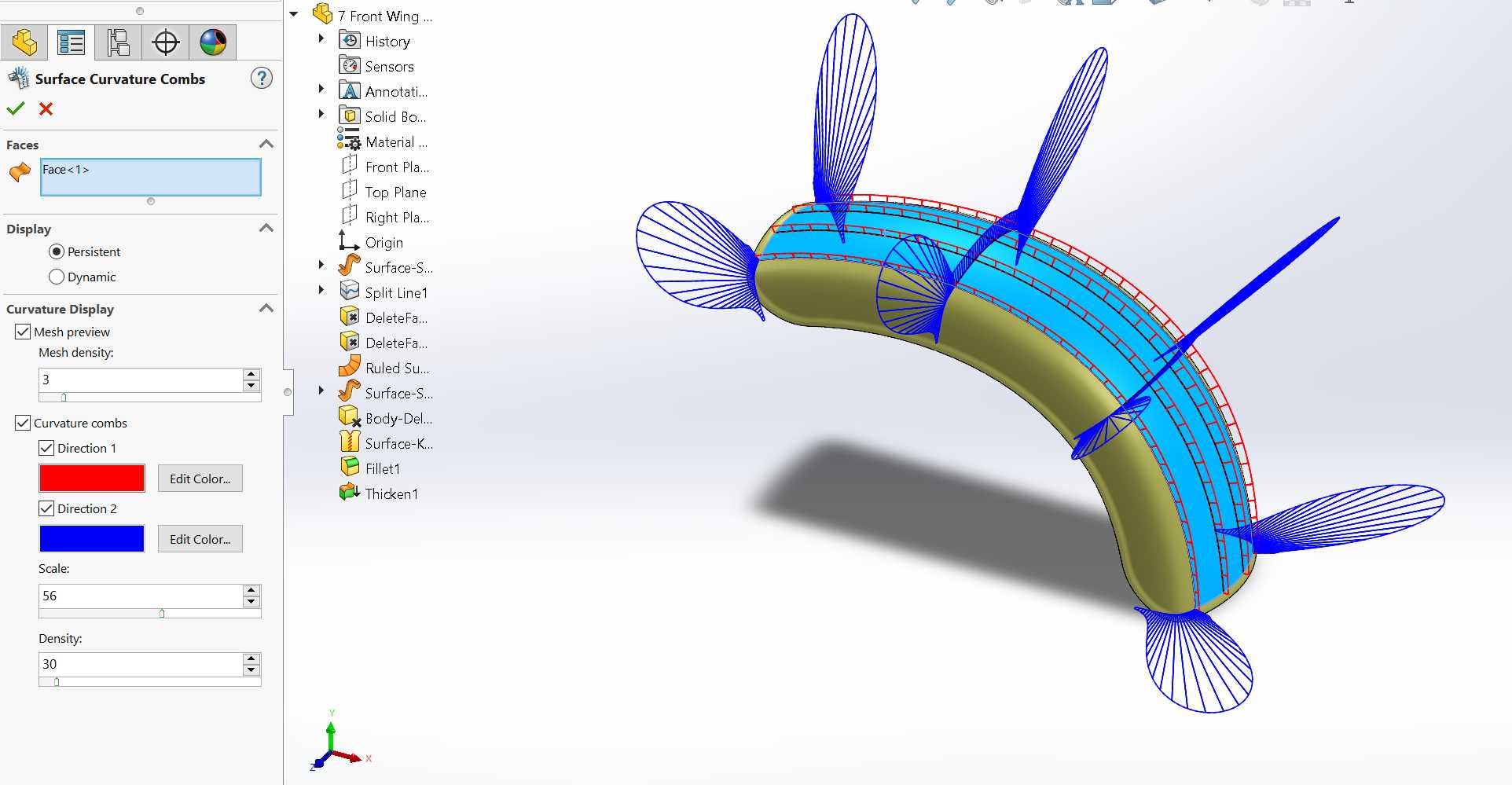

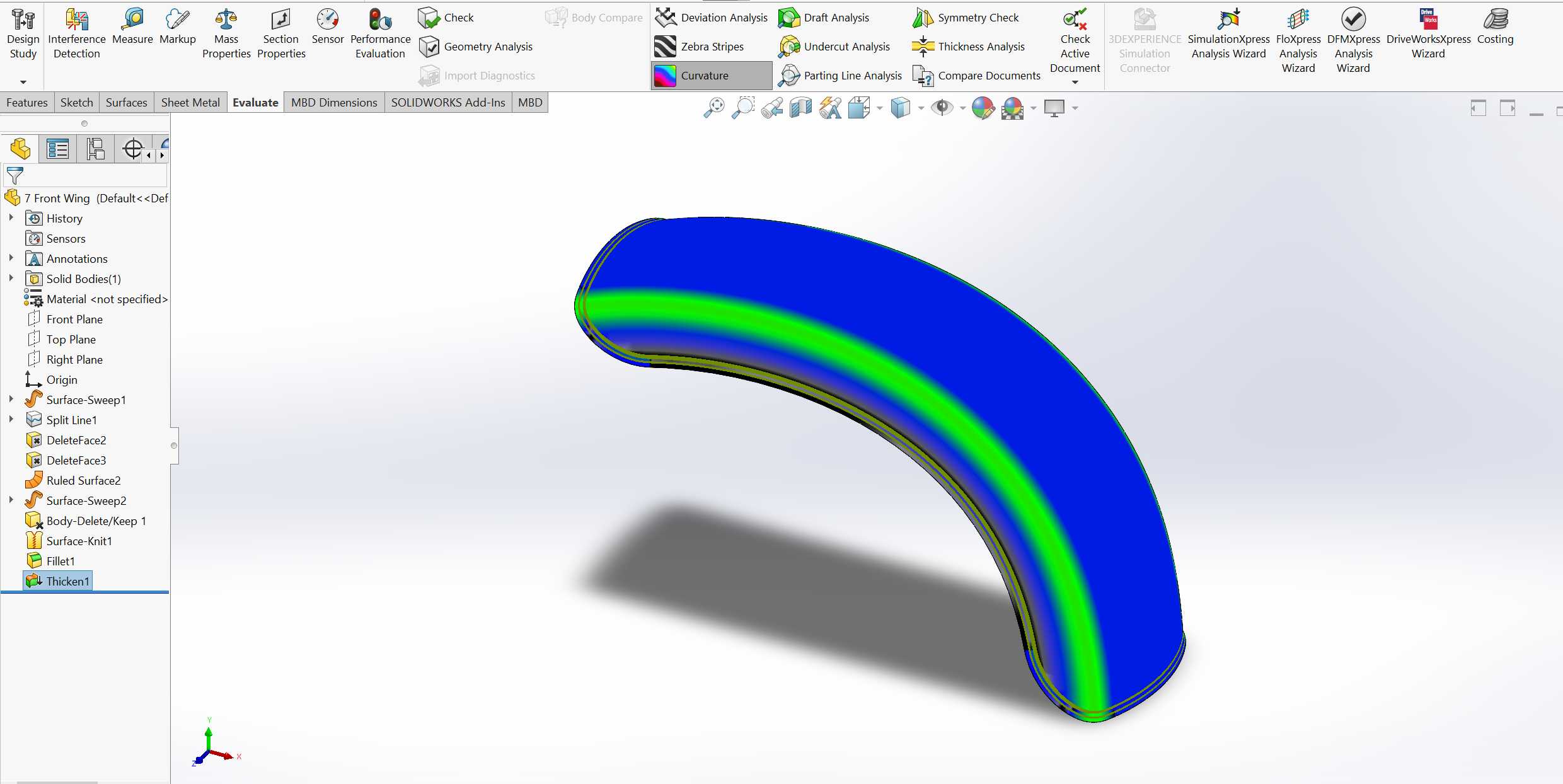

　　还在端面的两侧预留了定位止口，止口的配合高度是1.2mm，安装的时候止口先嵌入设备主体的对应槽位，再扣合卡扣，完全避免安装错位的问题，同时止口结构还能起到防水防尘的作用，配合一圈0.5mm的防水泡棉，可以达到IP65的防护等级，满足户外雨天使用的需求。在做结构强度校核的时候，重点模拟了1.2米高度自由跌落的工况，弧面先接触水泥地面的情况下，构件的最大应力出现在卡扣连接位置，数值远低于ABS材料的屈服强度，不会出现断裂或者卡扣脱落的问题。另外，整个翼体的曲面弧度经过多次调整，和设备主体握持的时候的手部弧度完全匹配，单手握持设备的时候，食指刚好可以搭在翼体的弧面上，提升长时间握持的舒适度，减少手部疲劳。建模过程中所有的曲面都做了连续性检查，保证G2连续，不会出现曲面棱线，后续做模具加工的时候，电极加工可以走顺滑的刀路，不需要额外的抛光处理就能达到表面质量要求，减少模具加工的周期和成本。
