NX钣金通讯设备内置安装固定支架

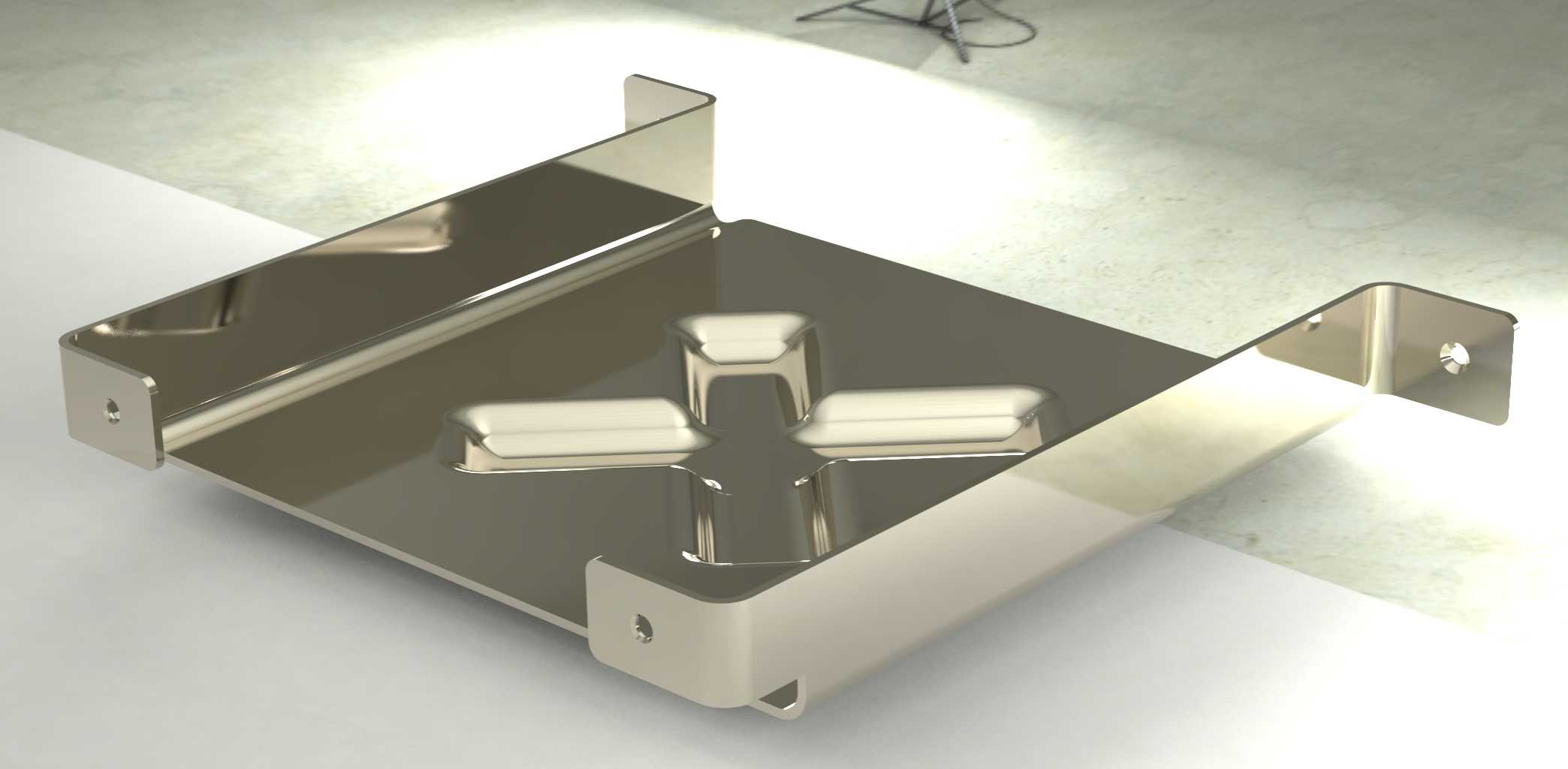

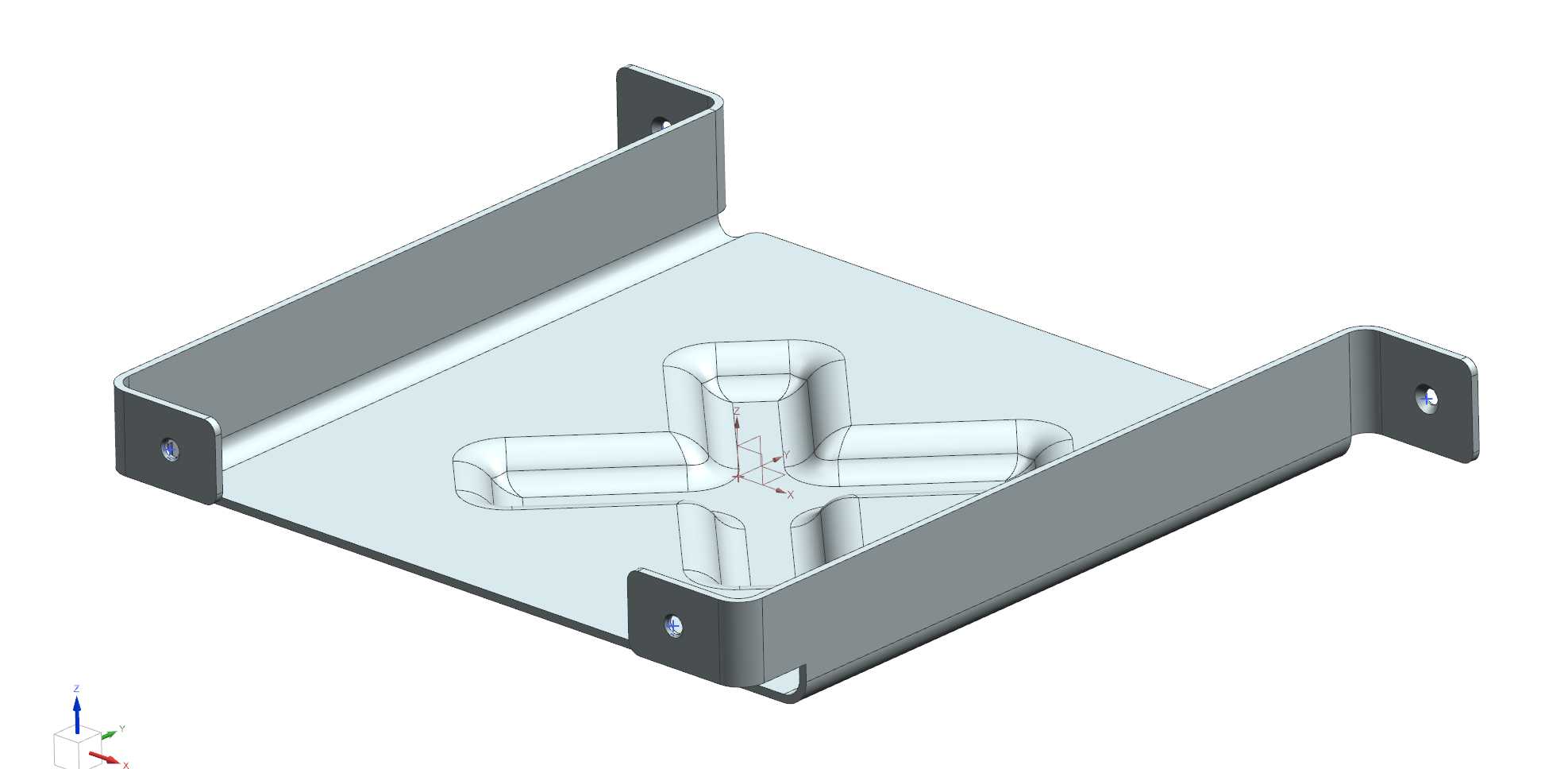

　　这类钣金支架是通讯终端设备内部的核心承载固定构件，日常应用场景覆盖小型通讯中继模块、便携信号处理单元、嵌入式通讯采集终端的内部装配环节，主要作用是为设备内部的核心电路板、信号处理模组提供刚性安装载体，同时兼顾电磁屏蔽的辅助作用，避免内部信号串扰，也能在设备受外力冲击时分散应力，保护核心电子元器件不受损坏。从结构设计来看，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，减少了装配工序的同时也提升了整体结构强度，边缘的翻边结构做了等高处理，翻边高度控制在适配设备壳体内部安装槽的尺寸范围，装配时可以直接卡入壳体预设的卡槽内，不需要额外做定位治具就能完成初定位，大幅提升产线装配效率。支架表面的十字形凸起加强筋是整个结构的核心设计点，

　　不同于传统的额外焊接加强筋工艺，这个凸起是在钣金冲压工序中直接一体冲压成型，筋位的高度根据板材厚度做了匹配，既不会因为冲压拉伸导致板材局部变薄开裂，也能有效提升整个支架平面的抗形变能力，当支架上方安装较重的通讯模组时，平面区域不会因为长期承重出现下凹变形，保证电路板安装后的平面度，避免电路板因为支撑面形变出现焊点脱焊、元件引脚断裂的问题。支架侧边的安装孔采用了翻边冲孔工艺，孔位的同轴度控制在装配公差允许范围内，翻边结构既提升了孔位周边的结构强度，也能在螺丝锁附时提供更长的螺纹啮合长度，避免长期受振动影响出现螺丝滑牙、松动脱落的问题，孔位的布局完全匹配主流通讯模组的通用安装孔距，

　　不需要额外做二次打孔加工就能适配多款同规格的通讯处理模块，具备一定的通用适配性。从安装边界来看，支架的整体外轮廓尺寸严格适配对应6s规格通讯设备的内部腔体空间，四个角位做了小尺寸的避位缺口，避开壳体内侧的加强筋柱位，装配后支架和壳体内壁的间隙控制在合理范围，不会出现装配干涉，也不会因为间隙过大导致支架在腔体内部出现窜动。折弯处的内R角根据钣金板材的厚度做了适配，避免折弯时出现板材外侧开裂、内侧起皱的工艺缺陷，同时折弯边的垂直度公差控制在机械装配要求范围内，保证支架装入壳体后上表面处于水平状态，不会出现倾斜导致安装的模组和其他内部元件出现位置干涉。这类钣金件在设计阶段就充分考虑了冲压加工的工艺性，所有的折弯边都预留了合理的工艺缺口，

　　避免折弯时出现材料拉扯变形，所有的棱角位置都做了微小的倒角处理，避免装配过程中锋利的边角划伤操作人员，也不会划破内部连接的线材绝缘层，造成电路短路的隐患。在实际设备运行过程中，这类支架还要兼顾一定的散热辅助作用，金属板材的导热特性可以将电路板工作产生的热量快速传导到设备壳体上，提升整体散热效率，相比塑料材质的安装支架，金属钣金支架的抗老化性能更强，在设备长期运行的温度变化环境下不会出现材质脆化、强度下降的问题，能够满足通讯设备长期不间断运行的可靠性要求。结构设计时还充分考虑了钣金加工的排样合理性，零件的外形轮廓尽可能规则，在板材排样时能够提升材料利用率，减少加工过程中的材料损耗，降低零件的生产加工成本，适合批量规模化生产。
