卡通风格单桅风帆海盗船造型设计

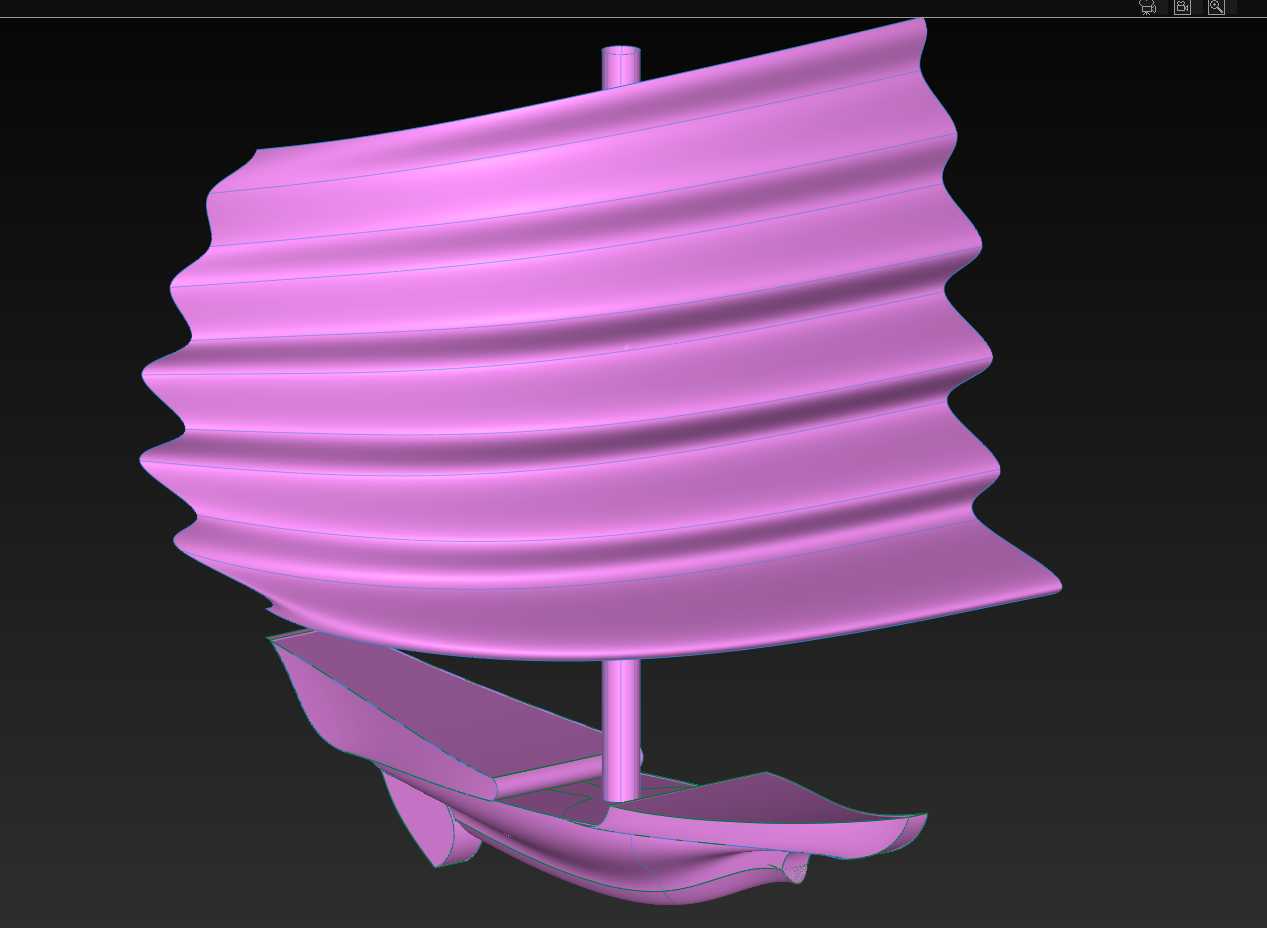

　　这款单桅风帆海盗船造型，在文创展陈、主题IP衍生、儿童游乐场景适配中有着较高的落地适配性，不同于常规写实船舶的严谨工程结构，该设计在保留帆船核心识别特征的基础上做了卡通化的曲面柔化处理，既降低了小尺寸模型生产的脱模难度，也能适配主题乐园装饰、桌面摆件、IP周边手办等多场景的使用需求。从结构设计逻辑来看，整个船体分为下部船身、中部桅杆、上部风帆三个独立装配模块，各模块之间采用插接式配合结构，船身顶部预留的桅杆安装孔与桅杆下端的定位柱做了间隙配合设计，装配公差控制在0.2mm以内，既可以满足静态展示的固定需求，也能支持后期拆解做分色喷涂处理，适配不同工艺的生产要求。船体部分的曲面做了大圆角过渡处理，船舷两侧的弧度从船首到船尾逐步收窄，

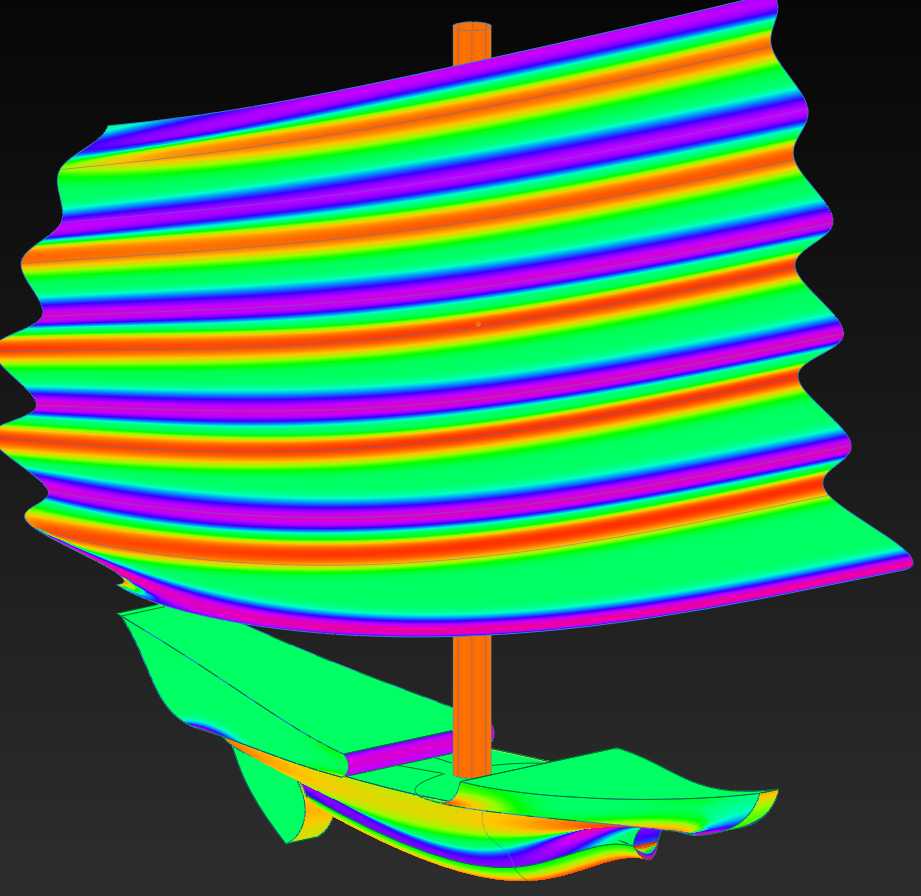

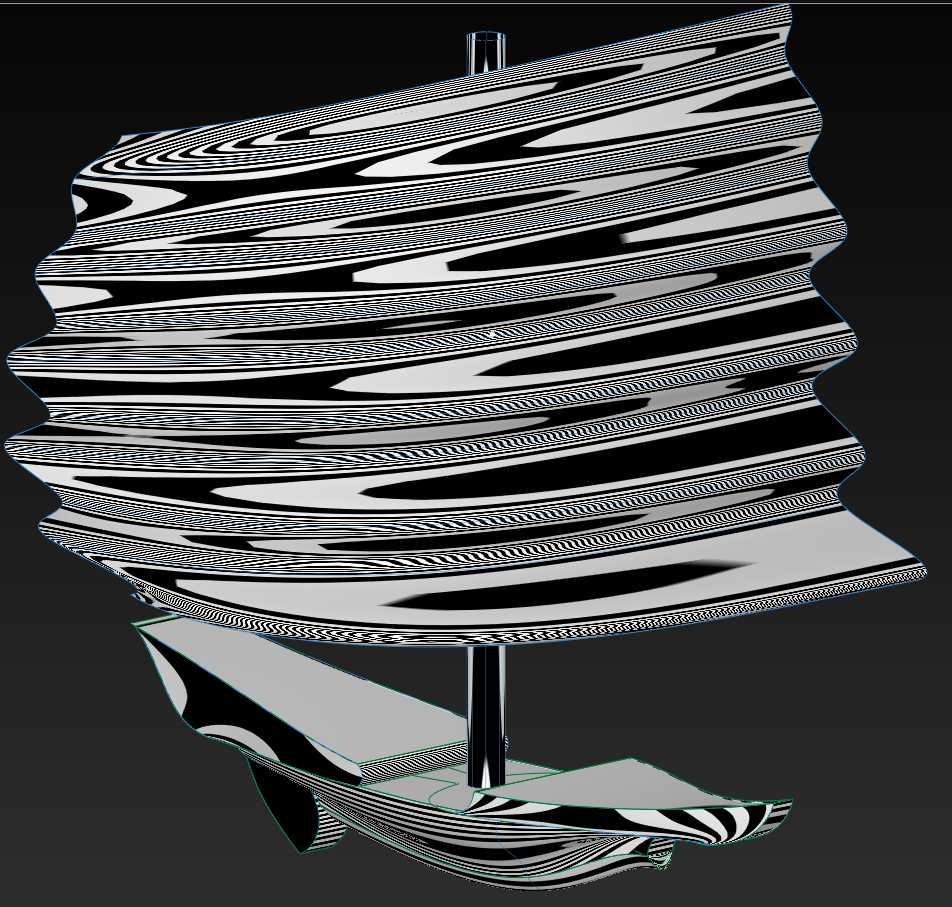

　　船底的弧形结构参考了小型舢板的浮力分布逻辑，虽然是卡通化造型，但重心落点控制在船体中下部，静态放置时不会出现侧倾问题，船身整体的长宽比例控制在3:2左右，船首的上翘角度做了15度的优化，既保留了海盗船标志性的视觉特征，也避免了尖角结构带来的生产与使用安全隐患。风帆部分是整个造型的设计重点，区别于常规平面风帆的直板结构，这款风帆做了多层波浪形褶皱处理，褶皱的起伏高度从桅杆连接处向帆的边缘逐步递减，曲面的过渡采用G2连续的曲率处理，不会出现生硬的折角，既模拟出海风吹拂下帆面自然鼓起的动态感，也让整个造型的视觉层次更丰富。风帆与桅杆的连接位置做了隐藏式的贴合面设计，从外侧看不到装配接缝，保证了外观的整体性，帆面的边缘做了0.

　　5mm的薄边处理，弱化塑料材质的厚重感，提升造型的轻盈视觉效果。桅杆部分采用等径圆柱结构，长度与帆面高度的比例控制在1:1.2，桅杆下端插入船身的深度占总长度的1/5，保证装配后的结构稳定性，不会出现晃动或者倒伏的问题。从安装边界来看，整个模型的最大外轮廓由帆面的最外侧边缘决定，横向最大宽度出现在帆面中部褶皱的突出位置，纵向最高处为桅杆顶端，落地摆放时只需要预留与船身底面尺寸匹配的平面支撑即可，不需要额外的固定结构。在实际应用中，该造型可以根据使用场景调整尺寸比例，做等比例放大后可作为主题乐园的景观装饰装置，缩小后可作为盲盒手办、桌面摆件的原型，各模块的拆分式设计也支持不同部件采用不同材质生产，

　　比如船身采用ABS硬质塑料保证结构强度，风帆部分采用半透明软胶材质模拟帆布的质感，进一步提升成品的真实感。设计过程中特意规避了常规船舶模型复杂的索具、甲板细节等结构，用流畅的整体曲面传递造型核心特征，既降低了三维建模的曲面处理难度，也减少了后续生产环节的工艺复杂度，对于小批量定制生产或者3D打印快速成型都有很好的适配性，不需要额外添加支撑结构就能完成打印，后期打磨处理的工作量也比复杂结构模型减少60%以上。从结构强度角度考虑，船身的壁厚做了均匀化处理，整体壁厚控制在2mm左右，风帆部分的壁厚从与桅杆连接位置的2mm向边缘逐步递减到1mm，既保证了整体结构不会因为壁厚不均出现缩水变形，也能控制整体的重量，避免因为上部重量过大导致重心不稳。船底的平面接触区域做了整圈的平面处理，接触面积占船身投影面积的30%，放置在光滑平面上时不会出现打滑或者局部应力集中的问题，即使是采用轻质的PLA材料3D打印，也能保证放置的稳定性。
