金属支架木质底座玻璃沙漏造型设计

　　这款沙漏结构的设计，最初是面向桌面文创陈设、场景道具制作领域的需求展开，在做结构拆解前，首先要明确其实际使用场景：既可以作为办公桌面的装饰陈设件，也可作为影视动画、产品渲染场景里的氛围道具，部分线下商业空间的软装陈列也会用到同类型结构，因此在结构设计上需要兼顾视觉还原度与结构合理性，避免出现渲染穿模、3D打印制作时结构强度不足的问题。

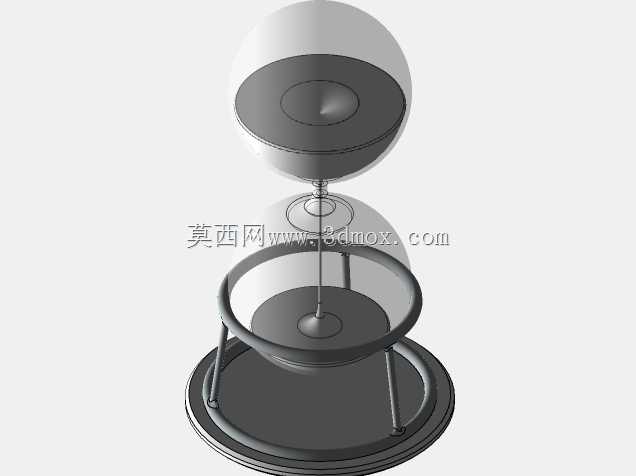

　　从整体结构来看，该沙漏分为三个核心组成部分：上部玻璃储沙腔、下部玻璃储沙腔、外部支撑框架。上下两个玻璃腔体均采用椭球回转体造型，区别于传统直筒沙漏的圆柱腔体，椭球造型的曲面过渡更顺滑，光线折射后的视觉效果更通透，在做曲面建模时，需要先绘制半剖面的样条曲线，通过回转命令生成整体曲面，之后对两个腔体的连接颈部做圆角过渡，颈部的通径尺寸经过反复调整，控制沙体流动的速率处于合理区间，既不会因为通径过大导致沙体快速漏完失去计时属性，也不会因为通径过小出现沙体卡顿、堵塞的问题。腔体的壁厚设置为均匀的2mm，这个厚度既可以保证玻璃材质渲染时的厚重感，也能满足实体制作时的结构强度要求，避免薄壁结构在打印或注塑时出现变形。

　　外部支撑框架采用金属环形支架加木质底座的组合结构，底部的木质底座为圆形薄饼结构，边缘做45度倒角处理，底座上表面开有与下部金属环匹配的定位凹槽，金属环嵌入凹槽后可以保证整体结构的同轴度，不会出现支架偏移导致玻璃腔体倾斜的问题。支撑金属架一共设置三根均匀分布的金属支杆，支杆上下两端分别与上下两个金属固定环焊接为一体，上部的金属固定环托住上玻璃腔体的下部弧面，下部的金属固定环压住下玻璃腔体的上部弧面，两个固定环与玻璃腔体的接触位置都做了0.5mm的柔性垫层预留间隙，在实际装配时可以添加硅胶垫，避免硬质金属与玻璃直接接触导致的应力集中，防止玻璃腔体受外力挤压开裂。

　　在建模过程中，需要特别注意各部件的装配干涉问题：玻璃腔体与金属固定环的配合采用间隙配合，单边间隙控制在0.3mm，既可以保证装配时的顺畅度，也不会因为间隙过大导致腔体晃动。支杆的直径设置为6mm，三根支杆沿圆周120度均匀分布，这个分布角度可以保证支撑受力均匀，不会出现某一侧受力过大导致支架变形的问题。整体结构的总高度控制在180mm左右，底部木质底座的直径为160mm，这个尺寸属于桌面陈设的黄金尺寸，既不会因为体积过大占用过多桌面空间，也不会因为尺寸过小导致细节表现力不足。

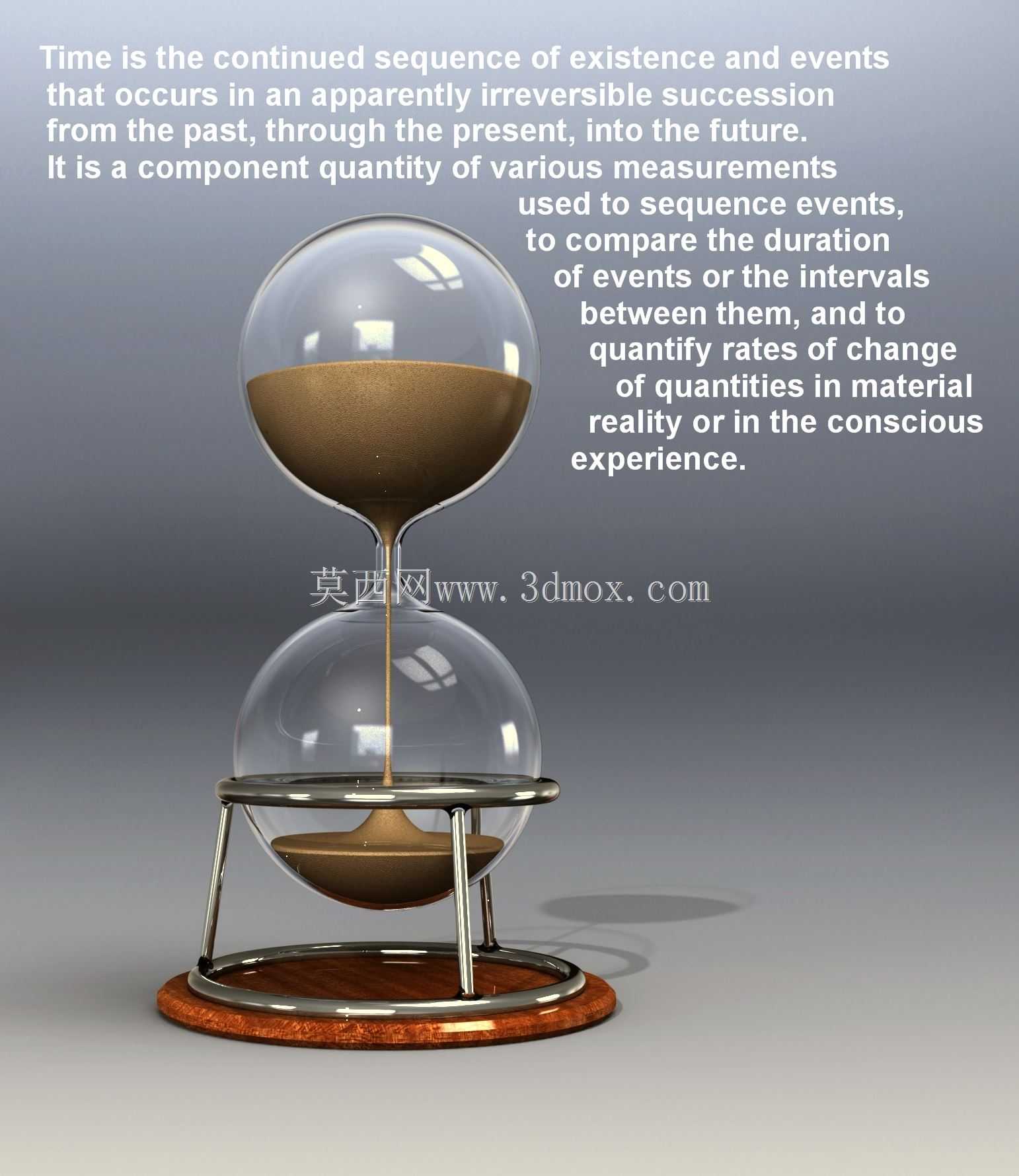

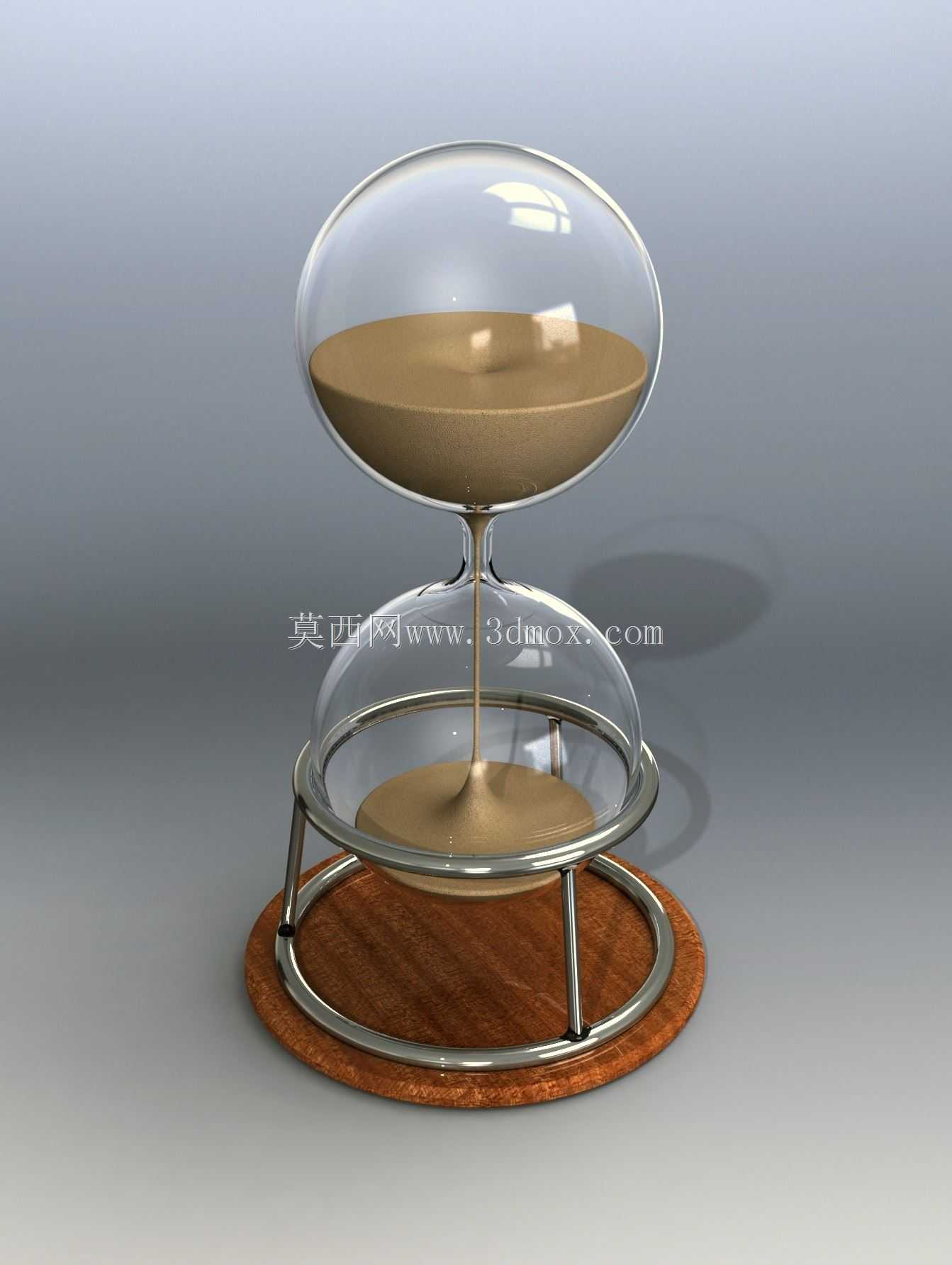

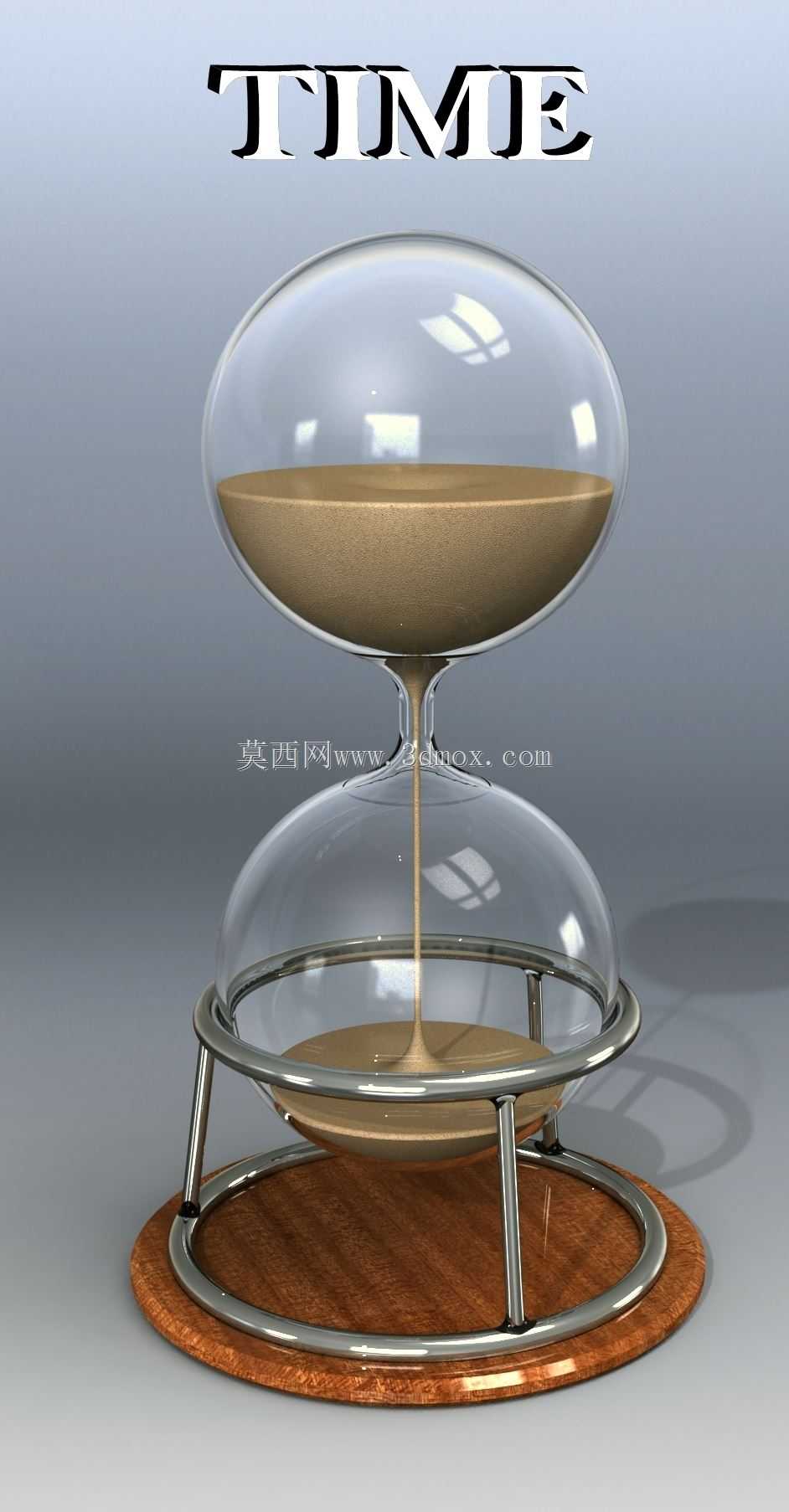

　　从材质表现的角度，玻璃腔体采用高透玻璃材质，设置适当的折射与反射参数，能够真实表现沙体在腔体内部的视觉效果；内部填充的沙体采用哑光颗粒材质，颜色为暖沙金色，颗粒半径设置为0.2mm，在做粒子模拟时可以还原真实沙子流动的堆积效果；金属支架采用抛光镀铬材质，表面设置轻微的划痕与粗糙度，避免出现过于塑料感的镜面效果；木质底座采用胡桃木纹理，纹理方向沿圆周径向分布，边缘做轻微的做旧磨损处理，提升整体的质感层次。

　　在结构验证阶段，需要对整体结构做重心校核，整体结构的重心落在下部玻璃腔体的中心位置，也就是距离底座表面60mm高度处，较低的重心可以保证整体结构放置时的稳定性，即使受到轻微的外力碰撞也不会出现倾倒的问题。同时对颈部的沙体流动做流体模拟，验证沙体从上部腔体流到下部腔体的流动状态，调整颈部的过渡圆角，避免出现沙体在颈部搭桥、堵塞的情况，保证沙体可以顺畅、连续地流动。另外，在做模型的细节处理时，玻璃腔体的合模线位置做了隐藏处理，将合模线设置在金属固定环与玻璃接触的位置，渲染时不会看到明显的合模线痕迹，提升整体的视觉精致度。
