涡轮增压器T2叶轮精密三维结构设计

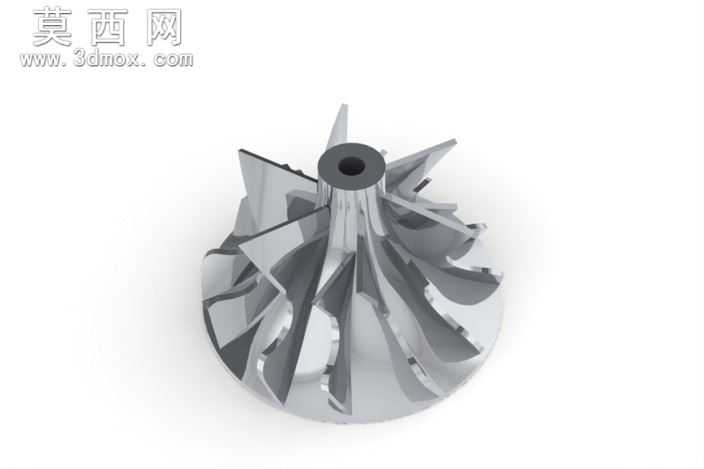

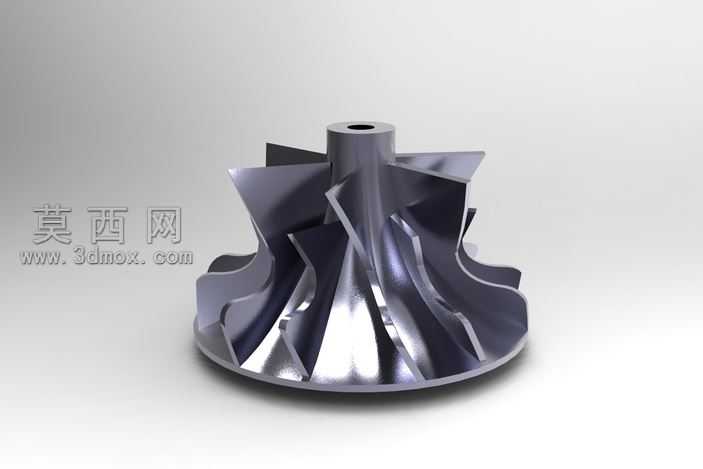

本模型为涡轮增压器核心部件T2涡轮叶轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以中心轴孔为基准建立回转基体，通过草图绘制单叶片的翼型截面轮廓，沿叶轮径向与轴向的流道走向完成多截面放样，精准还原叶片前缘后掠、尾缘收窄的气动外形，再通过圆周阵列命令完成全部叶片的均布排布，保证各叶片的几何一致性与角度公差符合涡轮部件的动平衡要求。建模过程中对叶片与轮毂的过渡区域做了圆角优化处理，避免应力集中问题，中心轴孔的定位台阶、安装端面均按照实际装配尺寸做了特征细化，确保模型可直接用于后续的装配干涉检查与工程图导出。材质渲染阶段赋予模型抛光金属材质，模拟高温合金锻造叶轮的金属质感，通过环境光遮蔽效果凸显叶片曲面的流畅弧度与流道的深邃结构，清晰展示叶片从轮毂到轮缘的厚度渐变规律，以及相邻叶片之间形成的气流通道形态。结构设计上遵循径流涡轮的气动设计逻辑，叶片采用三元流曲面造型，入口段适配废气来流方向，出口段引导气流轴向排出，轮毂采用锥形收腰结构，在保证结构强度的前提下降低叶轮整体转动惯量，提升涡轮的响应速度。设计过程中重点考量了叶轮的可加工性，叶片曲面的曲率变化控制在五轴加工的可达范围内，中心安装孔的尺寸公差、端面跳动基准均做了隐含设计约束，既满足涡轮在高温高速工况下的结构强度要求，也适配增压器中间体的装配定位需求，模型完整还原了T2涡轮的所有结构细节，可用于流体仿真分析、3D打印样件制作以及增压器相关的教学演示场景。
