涡轮增压壳体三维结构设计作品

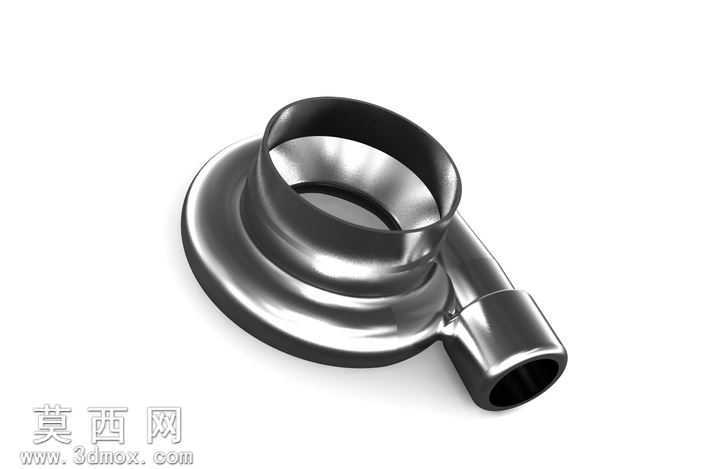

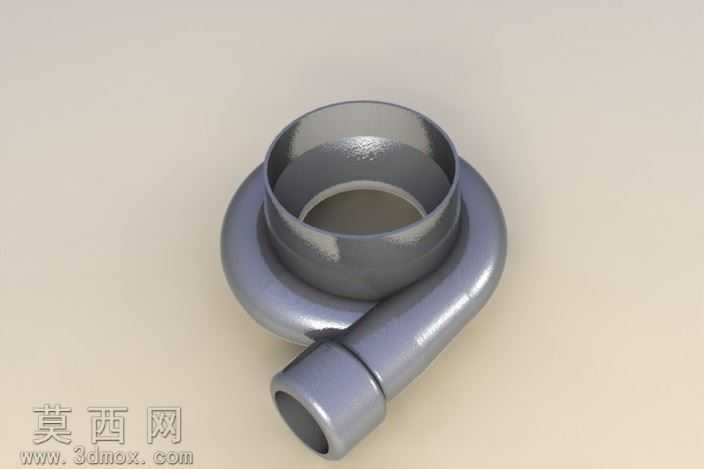

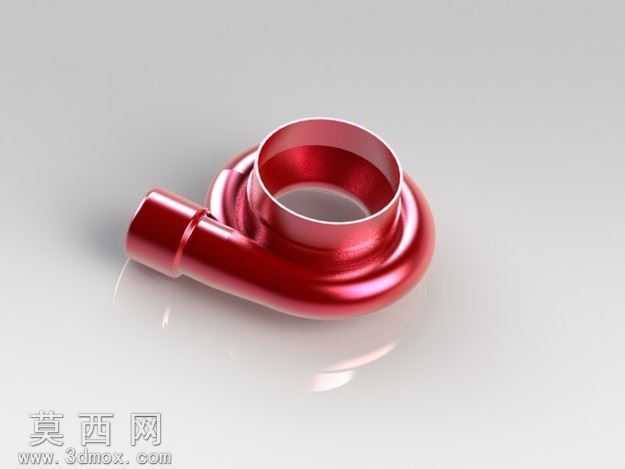

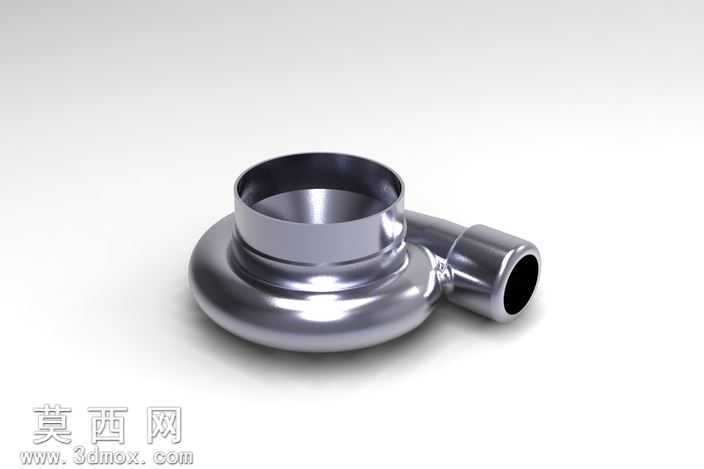

本次建模的涡轮增压壳体，采用SolidWorks完成全参数化三维建模，整体遵循涡轮增压器压气机壳的流体力学设计逻辑，首先通过草绘绘制进气端圆柱接口的基准轮廓，确定进气口的通径尺寸与轴向定位基准，再通过扫描特征构建侧向延伸的进气连接管道，管道与主体蜗壳的衔接处采用渐变曲率的过渡曲面，避免流体流经时产生突兀的截面突变，降低流阻损失。主体蜗壳部分采用螺旋渐开线式的变截面腔体设计，通过多组不同角度的基准面绘制截面轮廓，再使用放样特征生成连续顺滑的蜗形流道腔体，腔体壁厚按照承压需求做均匀等厚处理，同时在顶部出气端设计同轴的圆柱连接接口，接口处预留了装配定位的止口结构，保证与后续出气管道的同轴装配精度。建模过程中对所有曲面衔接处做了G2连续的曲率检查，消除曲面拼接处的棱角与褶皱，避免后续流体仿真时出现异常的局部涡流。材质渲染阶段采用金属磨砂质感的铸铝材质，调整材质的反射粗糙度与环境贴图参数，还原铸铝壳体经精密铸造后的哑光金属质感，同时添加细微的表面颗粒纹理，模拟真实铸件的表面肌理，渲染时采用柔和的侧上方主光源搭配补光，清晰呈现蜗壳的曲面弧度与管道衔接的结构细节，突出腔体的螺旋走向与接口的位置关系。设计过程中曾尝试简化流道过渡结构，但经曲率校验发现简化后的结构会导致流道截面突变，违背涡轮增压壳体的流体导向设计初衷，因此最终保留了渐变过渡的曲面结构，保证腔体内部流道从侧向进气到顶部出气的全程顺滑过渡，符合增压部件的气流输送需求，整体模型的所有特征均保留参数化建模历史，可根据不同的通径、增压比需求调整对应尺寸参数，快速生成适配不同规格的涡轮增压壳体模型。
