深海作业流线型脐带搭载装置三维设计

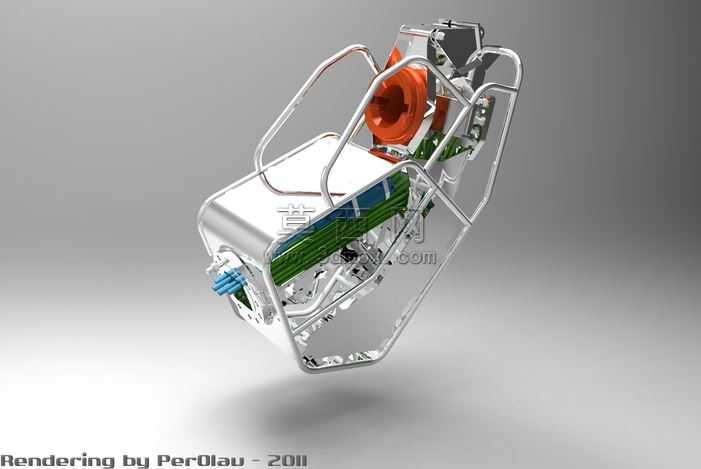

本作品为适配深海作业场景的脐带搭载装置三维设计，建模阶段依托三维软件完成全参数化结构搭建，首先围绕水下流体阻力优化核心需求，构建整体流线型外轮廓基底，通过曲面放样、曲率连续调整完成主体外壳的曲面造型，确保外壳表面无突兀折角，降低水下行进过程中的紊流干扰。装置外围采用镂空管状防护框架结构，建模时通过空间扫掠、路径拟合生成等径金属管框架，框架节点处做圆角过渡处理，既保证整体结构的抗冲击防护性能，又通过镂空设计减少水下迎流面积，降低整体负载。装置内部完成多组件的分层装配布局，核心高压线缆走线区域设置独立的绿色绝缘防护隔层，建模时通过实体拉伸、布尔运算预留线缆排布槽位，隔层与主体框架间设置卡扣式连接结构，方便后期线缆的布设与维护；橙色的线缆收放轮组件采用轮毂与轮辐一体化建模，轮面做防滑纹理处理，适配深海脐带缆的收放作业需求；端部蓝色的快插接口模块做了密封结构建模，接口处预留多层密封圈安装槽位，满足深海高压环境下的密封防水要求。渲染阶段采用金属材质与工程塑料材质分层赋予，外围防护框架赋予抛光不锈钢材质，调整金属粗糙度与反射参数，还原水下金属构件的质感；主体流线外壳赋予哑光白色工程塑料材质，添加细微的颗粒质感提升真实度；内部绝缘隔层赋予亮绿色硬质绝缘塑料材质，线缆收放轮赋予橙色耐磨尼龙材质，接口部件赋予蓝色耐腐工程塑料材质，不同部件的材质参数做差异化调整，通过光影渲染突出各组件的结构层次。设计过程中充分考虑深海高压环境的结构强度需求，框架的管径、外壳壁厚均通过参数化建模预留调整余量，整体结构在保证轻量化的同时，可承受深海作业的水压冲击与外部碰撞，内部组件的排布充分利用框架内的空间，各功能模块间无干涉，走线路径清晰规整，既满足脐带缆的承载、收放、防护核心功能，又通过流线型设计适配水下移动作业的流体力学需求，整体装配结构完整，各连接部位的配合关系清晰，可直接用于后续的结构验证与样机加工参考。
