紧凑型双皮带窄幅微型输送机构

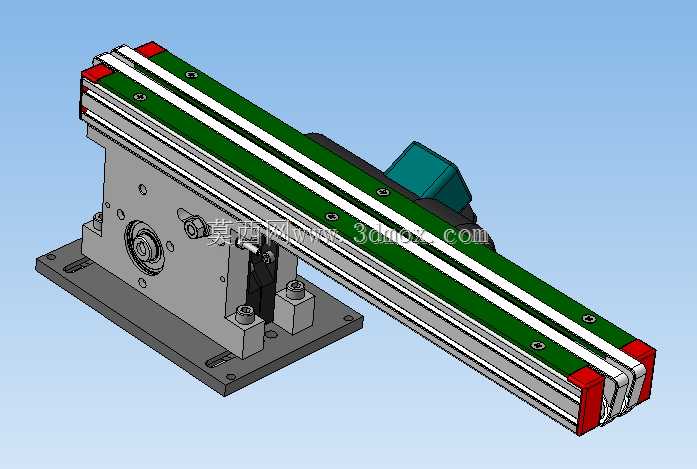

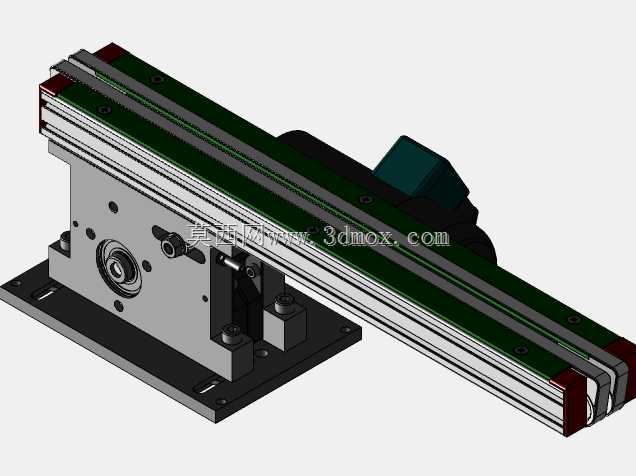

　　这款窄幅双皮带微型输送结构，主要面向3C电子组装产线、小型精密零件分拣工位、实验室样本传输场景设计，适配尺寸在50mm宽度以内的小型工件输送需求，比如贴片元件料盘、小型注塑接插件、精密冲压小五金件、实验室载玻片这类自重较轻、输送节拍要求稳定的物料，解决常规宽幅输送机无法适配窄小工位、占用安装空间过大的问题。从结构设计逻辑来看，采用平行双皮带并行布局，两条皮带之间预留固定宽度的间隙，既可以避开工件底部的凸起定位结构，也能方便在间隙位置加装检测传感器、阻挡定位气缸、顶升移栽机构，不需要额外对皮带架进行打孔改造，适配多工位柔性改造的需求。驱动端采用侧装一体式驱动单元，将驱动电机、减速结构、主动辊轮集成在输送线的一端侧方，

　　没有额外伸出的传动结构，整体安装底座采用整块平板加工的方式，底座上预留多组沉头安装孔，可以直接固定在铝型材工作台上，也可以通过转接支架安装在设备机架的立面位置，安装边界的长宽尺寸控制在较小范围内，不会占用过多工位周边的操作空间，适合在紧凑的桌面型自动化设备内部集成。张紧结构设计在主动端的侧板位置，通过调节螺栓调整主动辊轮的前后位置，就能实现两条皮带的同步张紧，不需要分别对单条皮带进行张紧调节，日常维护时只需要松开锁紧螺母，调整张紧螺栓的进给量就能完成皮带松紧度校准，调节过程中不会出现两条皮带张紧度不一致导致的跑偏问题。两端的从动辊轮采用带挡边的微型辊轮结构，挡边刚好卡在皮带的两侧边缘，限制皮带运行过程中的横向窜动，

　　即使在长时间连续运行的工况下，皮带也不会出现偏移掉带的问题，适配24小时连续运行的轻载输送工况。皮带表面采用平皮带结构，表面平整没有防滑凸纹，不会在输送精密工件时刮伤工件表面，也不会积存细小的加工碎屑，日常清洁只需要用无尘布擦拭表面即可，适合洁净度要求较高的组装车间使用。机架主体采用铝合金型材拼接加工，侧板经过阳极氧化处理，表面硬度高，不容易被工件磕碰产生划痕，整体自重较轻，单人就能完成整线的搬运和安装，不需要额外的吊装辅助。输送线的高度方向尺寸经过压缩，整体机架厚度较薄，可以直接搭配桌面型机械手使用，机械手取料时不需要过大的升降行程，就能完成皮带上工件的抓取动作，缩短机械手的动作节拍，提升整线的运行效率。在实际工位适配中，

　　这款输送结构可以多段拼接使用，每段可以单独配置驱动单元，实现不同段之间的速度差，满足工件在不同工位之间的缓存、定位、输送需求，比如前段高速输送将工件快速送到检测工位，后段低速运行配合视觉检测系统完成工件外观检测，不需要额外配置变速结构，只需要调整对应段驱动的转速即可实现。安装时需要注意底座的平面度，要保证安装面的平面度公差在0.2mm以内，避免底座变形导致辊轮卡滞，影响皮带的运行平顺性；皮带张紧度调整时，要保证手指按压皮带中部时，下沉量在3-5mm之间，过紧会加快皮带和辊轮的磨损，过松则会出现皮带打滑、输送定位不准的问题。两端的端部挡块采用耐磨POM材质加工，即使工件从端部滑出撞到挡块，也不会产生磕碰损伤，同时挡块可以快速拆卸，方便后期更换不同长度的皮带，不需要将整个机架完全拆解。
