带空档结构的双位船型拨动开关

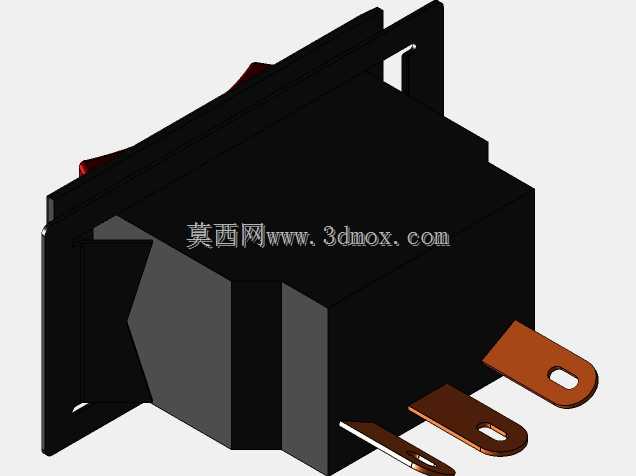

　　这类带空档的双位拨动开关，常出现在通讯设备机柜、小型工控终端、民用电器的档位切换回路里，和普通单刀双掷开关不同，中间预留的空档位置能给回路切换留出明确的断开区间，避免档位切换过程中出现短暂的两路同时导通问题，在需要明确断电中位的控制场景里实用性很强。从结构设计上看，这款开关采用面板嵌入式安装结构，前端的红色拨帽做了内凹弧面处理，手指拨动的时候能贴合指腹轮廓，操作时不会打滑，拨帽上下两端的白色标识线分别对应两个导通档位，中间位置就是空档，操作人员不用凑近看标识，靠拨帽的位置就能快速判断当前通断状态。安装部分采用带卡扣的矩形面板座，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，把开关本体从面板正面推入，

　　靠侧边的弹性卡扣就能卡紧在面板上，不需要额外的固定螺母，装配效率比螺纹固定的钮子开关高很多，适合批量装配的生产线使用。后端的三个插片式接线端子采用等距排布，端子上预留的圆孔可以适配标准的插簧接线端子，接线的时候直接把压好线的插簧插到位就能完成电气连接，不需要焊接，后期维护更换的时候也能快速拆线，不会在设备内部留过多焊渣隐患。设计过程中首先要考虑的是操作手感的一致性，拨帽和内部摇杆的配合间隙控制在0.1mm以内，既不会因为间隙过大出现拨帽晃动，也不会因为间隙过小导致拨动卡涩，内部的动触片采用弹性铜材，每次拨动到位后能提供清晰的档位反馈感，操作人员能明确感知到档位是否切换到位，避免出现虚位导致的接触不良。

　　绝缘本体采用阻燃工程塑料注塑成型，能满足常用低压控制回路的绝缘要求，相邻接线端子之间的爬电距离符合低压电器的相关安全规范，在通讯设备这类长期通电的场景里，能降低绝缘击穿的风险。安装边界方面，这款开关的面板突出高度控制在10mm以内，不会在设备面板外突出过多，避免日常操作中被意外磕碰导致档位误切换，后端本体的深度适配常规1.5-2mm厚度的设备面板，插片端子的长度刚好能让插簧完全插合，不会因为端子过长导致设备内部走线空间被过度占用，也不会因为端子过短导致插簧接触面积不足。实际应用中，这类开关常用来控制通讯设备的两路信号切换、小型电机的正反转控制、照明回路的双路切换，中间空档可以作为设备的待机断电位置，

　　不需要额外设置总开关就能实现回路的完全断开。在建模过程中，需要重点还原拨帽的弧面曲率、安装卡扣的弹性结构尺寸、接线端子的位置度，因为这些尺寸直接关系到开关装配后的干涉问题，如果卡扣的厚度设计过薄，安装时容易断裂，过厚则会导致安装推入力过大，甚至撑裂设备面板的安装孔；接线端子的位置如果出现偏差，后期装配线束的时候会出现插簧无法对齐的问题，影响生产效率。另外，拨帽的红色配色属于高可见度配色，在设备面板上能快速被识别到，适合作为关键功能的控制开关，避免操作人员在紧急情况下找不到控制按键。开关的整体外形做了圆角处理，没有尖锐的棱角，装配和维护的时候不会划伤操作人员的手部，细节上符合低压电器的人机工程设计要求。
