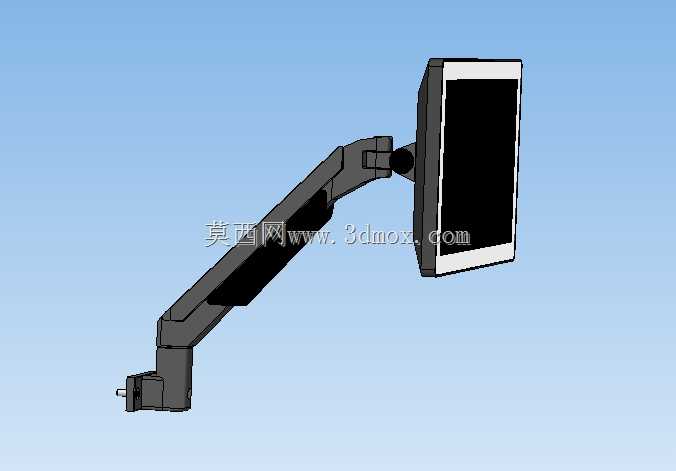

带垂直安装座的多关节可调显示器支撑臂

　　这款可调显示器支撑结构，核心适配垂直立面安装场景，常见于工业设备操作工位、工控机柜侧装位、医疗设备旁的观测点位、流水线工位的屏幕挂载需求，区别于常规桌面夹持式支架，它的安装基座采用垂直面贴附固定设计，可直接锁附在设备立柱、墙面竖板、机柜侧壁这类垂直安装基准面上，不需要依托水平台面提供支撑，能在狭窄的工位空间里腾出更多操作区域，避免支架占用桌面操作空间。

　　从结构功能来看，整个支撑臂采用多段铰接式设计，每一段臂体的铰接节点都带阻尼锁紧结构，调整角度后可以保持姿态稳定，不会出现屏幕下垂、移位的问题。靠近安装座的第一段臂体负责大角度的水平摆转与上下俯仰调节，可覆盖安装面正前方120度左右的水平摆幅，上下俯仰角度能适配不同身高操作人员的视线高度；中间段臂体负责延伸距离调节，可将屏幕从贴近安装面的收纳位置向外拉出最大400毫米左右的距离，满足操作人员前倾观测、近距离操作触控屏的需求；靠近屏幕挂载端的铰接结构负责屏幕自身的俯仰、左右偏转以及横竖屏旋转调节，屏幕俯仰角度可在向上15度到向下30度区间调整，左右偏转可覆盖±45度范围，同时支持屏幕90度旋转切换横竖显示模式，适配不同比例的显示内容展示需求。

　　设计过程中，首先考虑的是安装边界的适配性，安装基座的固定孔位采用通用的标准孔距设计，可适配市面上主流的VESA75、VESA100标准屏幕挂载孔位，不需要额外加工转接板就能直接固定常规尺寸的工业显示屏、触控监视器。臂体内部走隐藏式走线槽，屏幕的供电线、信号线可以从臂体内部空腔穿过，避免线缆外露在设备外侧，既可以防止工位操作时剐蹭拉扯线缆，也能让整体挂载外观更整洁，减少积灰死角。臂体的材质选用高强度工程塑料搭配内嵌金属加强筋的结构，在保证整体结构强度的前提下尽可能降低自重，避免长期挂载后安装基座受力变形，单臂的额定挂载重量适配3到8公斤的屏幕，覆盖常规7到24英寸的工业监视器、触控显示屏的重量范围。

　　在实际使用场景里，这类垂直安装的可调支架相比固定支架，能大幅提升操作人员的使用舒适度：比如在机床操作工位，操作人员可以根据当前的操作站位，随时调整屏幕的角度和距离，不需要刻意挪动身体迁就屏幕位置，减少长期侧身、歪头观测屏幕带来的职业劳损；在工控机柜旁调试设备时，可以把屏幕拉到靠近调试人员的位置，近距离查看参数，调试完成后把臂体推回贴近机柜的位置，避免突出的屏幕影响通道通行；在医疗检测设备旁，可根据医护人员的操作位置调整屏幕角度，方便不同站位的医护人员查看检测数据。

　　结构设计上还做了限位防护，每个铰接节点都设置了转动角度限位，避免调整角度过大拉扯到内部的线缆，也防止臂体过度转动撞到周边的设备部件。臂体的外观做了圆角处理，没有尖锐的棱角，避免操作人员调整屏幕时被磕碰划伤。安装基座的固定方式支持膨胀螺丝墙面固定、螺丝机柜锁附两种方式，可适配不同材质的垂直安装面，不管是混凝土墙面、金属机柜壁板还是设备型材立柱，都能找到对应的固定方案。屏幕挂载端采用快拆式设计，安装屏幕时先把挂载片固定在屏幕背面，再对准支架端的卡扣卡入即可，不需要托举着屏幕拧螺丝，降低高空或者狭窄位置安装屏幕的操作难度。

　　从安装尺寸边界来看，当臂体完全收拢贴近安装面时，屏幕背面距离安装面的最小距离约为80毫米，不会过多占用安装面前方的空间；当臂体完全伸展时，屏幕中心距离安装面的最大水平距离约为420毫米，足够覆盖操作人员在工位上的常规活动范围。铰接节点的阻尼力经过匹配设计，调整时只需要施加很小的力就能带动臂体转动，调整到目标位置后阻尼力足够锁定姿态，即使是触控操作屏幕时，臂体也不会出现晃动、移位的情况，保证触控操作的稳定性。
