工业机器人配套过程控制显示终端结构

　　这款控制终端是面向工业机器人作业场景开发的过程控制与人机交互核心部件，主要部署在机器人工作站的操作工位侧、生产线主控台旁或是移动运维小车上，承担机器人运行状态实时反馈、作业参数调整、故障代码可视化、手动操作指令输入的核心功能，是连接操作人员与机器人底层控制系统的关键交互节点。在汽车零部件焊接工作站、电子元件组装产线、物流码垛机器人单元这类场景中，操作人员不需要进入安全围栏内部，就可以通过该终端完成作业程序切换、运行速度倍率调整、IO端口状态监控、异常报警复位等操作，大幅降低运维过程的安全风险，同时提升产线调试与故障排查的效率。

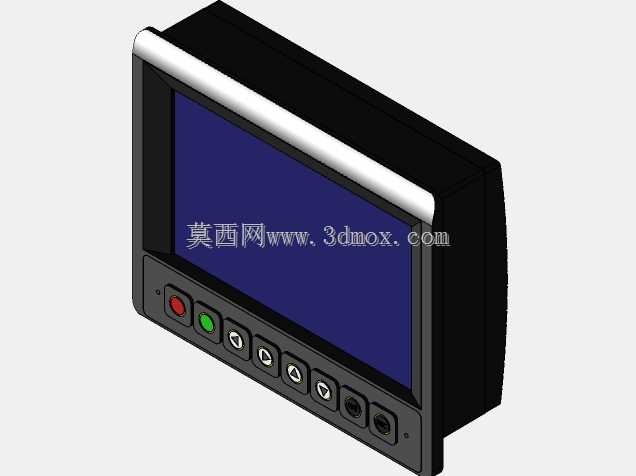

　　从结构设计来看，整机采用一体化密封式壳体设计，主体外壳采用耐冲击的工程塑料注塑成型，正面屏幕区域做了内凹式的边框防护，避免现场作业过程中硬物磕碰直接损伤显示面板，屏幕表面预留了防眩光钢化玻璃的安装槽位，适配车间复杂光照环境下的可视需求，避免强光直射导致的屏幕内容看不清的问题。正面下方的操作按键区采用物理按键布局，从左至右依次排布电源状态指示灯、运行状态指示灯、菜单返回键、确认进入键、参数上调键、参数下调键以及两个自定义功能快捷键，所有按键都采用带防尘防水胶圈的轻触开关结构，按键表面做了凸起的防滑纹理，操作人员佩戴劳保手套也可以准确完成按键操作，不会出现触控屏在戴手套场景下操作失灵的问题。按键旁的状态指示灯采用不同颜色的透光罩，红色对应电源与故障状态、绿色对应正常运行状态，指示灯亮度做了匀光处理，不会出现局部过亮刺眼的问题，在车间正常照明环境下5米范围内就可以清晰识别设备运行状态。

　　安装边界方面，整机采用嵌入式安装结构，背部预留了标准的卡扣安装位，适配行业通用的电控柜面板开孔尺寸，安装时只需要将终端从面板正面嵌入预先开好的安装孔，拧紧背部的固定卡扣就可以完成安装，不需要额外的固定支架，安装过程单人即可完成，后期维护拆卸也不需要拆解整个电控柜面板。背部的接口区域做了下沉式设计，所有通讯接口、电源接口都布置在下沉槽内，接线完成后线缆可以顺着槽位的走线口引出，不会因为线缆凸起导致终端无法完全贴合安装面板，同时接口区域配备了可拆卸的防水密封盖，在嵌入式安装状态下可以达到IP65的防护等级，能够适应车间内存在切削液飞溅、粉尘漂浮的恶劣作业环境。

　　设计过程中充分考虑了工业现场的使用需求，整机的边角都做了R角圆弧过渡，没有尖锐的棱角，避免安装与运维过程中剐蹭操作人员。壳体的散热结构采用隐藏式的对流散热槽，布置在壳体的上下侧边，散热槽内部做了迷宫式的挡尘结构，既可以保证内部电路板工作产生的热量顺利散出，又可以避免外界的粉尘、水汽顺着散热槽进入设备内部，提升设备在复杂工业环境下的长期运行稳定性。屏幕的显示角度做了优化，安装后屏幕的法线方向略微向下倾斜5度，适配操作人员站立操作时的视线角度，长时间查看屏幕内容也不容易产生视觉疲劳。按键的操作力设置在2.5N左右，按键行程2mm，既不会因为操作力过小导致误触，也不会因为按键过硬导致长时间操作手指酸痛，每个按键的寿命都达到百万次级，满足工业场景下高频操作的使用需求。

　　在实际选型适配过程中，该终端可以直接对接主流工业机器人的控制系统，不需要额外加装转换模块，通过背部的标准通讯接口就可以实现数据互通，屏幕可以实时显示机器人当前的关节坐标、作业运行进度、末端执行器状态、外围传感器反馈信号等内容，当机器人运行出现异常时，屏幕会直接弹出对应的故障代码与简易排查指引，同时红色故障指示灯点亮，提醒操作人员及时处理。两个自定义功能键可以根据现场的实际需求设置为快速急停旁的安全复位、程序一键启动、夹具开合控制等常用功能，减少操作人员在多层菜单中查找功能的操作步骤，提升日常作业的操作效率。
