机器人系统双通道过程控制器结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:682606
  • 机器人系统双通道过程控制器结构设计
  • 机器人系统双通道过程控制器结构设计

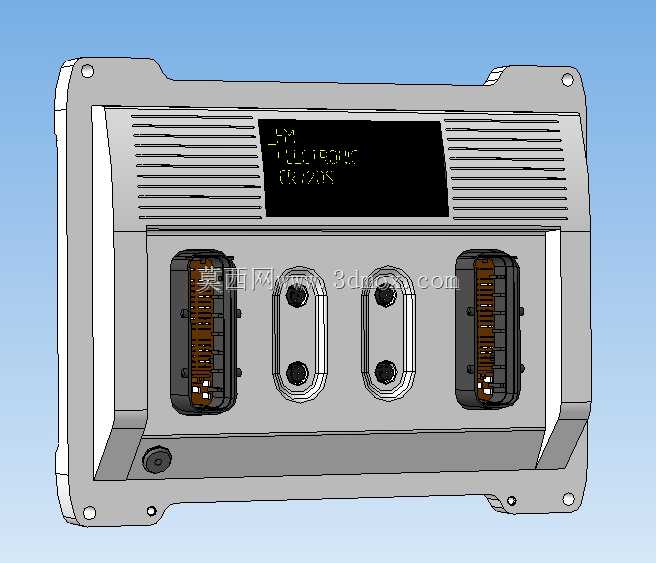

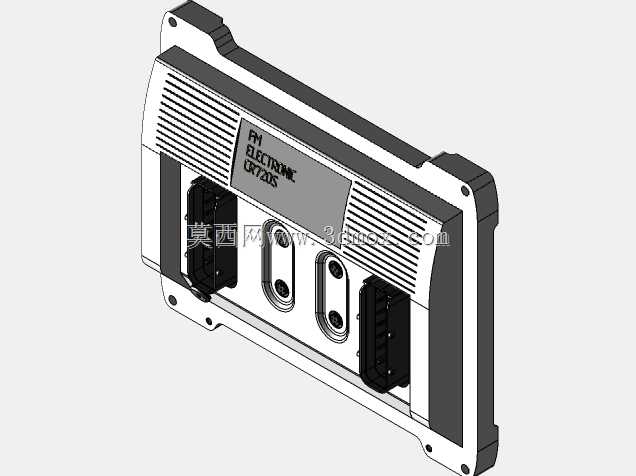

  这款双通道过程控制器主要面向工业机器人系统的过程信号管控场景,在多工位自动化产线的机器人工作站中,这类控制器承担着两路独立过程回路的信号采集、逻辑运算与指令输出职能,可同时对接两组执行端的传感反馈与动作指令,避免单通道控制器在多任务并行场景下的信号排队延迟问题。从结构设计来看,壳体采用压铸铝合金一体成型的基座搭配上盖结构,边角处做了加厚的安装凸台,四个角位预留的沉头安装孔可直接适配M5规格的固定螺栓,安装孔位的中心距按照工业电气柜的标准安装梁间距做了匹配,既可以直接固定在电气柜内的安装板上,也能通过配套的卡扣组件卡装在标准DIN导轨上,安装边界的预留间隙满足电气柜内布线的最小弯曲半径要求,不会出现接线后线缆挤压壳体的问题。

  壳体正面的上部区域预留了长条形的显示屏安装窗口,窗口周边做了内凹的止口结构,装配时显示屏面板可以嵌入止口内,配合密封胶条可达到IP54级别的正面防护能力,避免车间环境内的切削液飞溅、粉尘侵入影响内部电路。正面下半区域对称布置了两个重载连接器安装位,连接器采用工业标准的12针重载接插件,每个接插件可独立承载一路过程回路的电源输入、信号输入与控制输出,两个接插件中间预留了两个圆形的状态指示灯安装孔,分别对应两个通道的运行、故障状态,指示灯孔位做了内倒角处理,可嵌入带密封圈的指示灯座,避免光线从缝隙漏出同时提升防护性能。壳体上部的上盖区域冲压了多组平行的散热通风槽,通风槽采用下斜式的冲压结构,

  既可以扩大壳体与空气的接触面积提升自然散热效率,又能避免上方滴落的液体直接顺着通风槽流入壳体内部,散热槽的排布位置避开了内部电路板的发热元件集中区域,可让内部热量顺着通风槽形成的空气流道快速排出。壳体侧面的壁厚按照3mm的均匀壁厚设计,既保证了整体结构的抗冲击强度,在设备运输、安装过程中不会因为磕碰出现壳体变形,又不会因为壁厚过大造成整体重量超标,整个控制器的裸机重量控制在1.2kg以内,单人即可完成安装接线作业。在内部结构的设计上,壳体内壁预留了四个电路板安装柱,安装柱的高度按照电路板上最高元件的高度预留了2mm的安全间隙,避免电路板装配后元件与壳体内壁出现挤压剐蹭,安装柱内预埋了铜制嵌件,反复拆装维护也不会出现螺纹滑牙的问题。

  两个连接器安装位的后方预留了线缆走线空间,接线完成后线缆可顺着壳体内壁的走线槽排布,不会出现线缆挤压电路板元件的问题,同时走线槽的位置预留了扎带固定孔,可通过尼龙扎带将线缆固定,避免设备运行过程中震动造成接线端子松动。这款控制器的结构设计充分考虑了工业现场的复杂使用环境,所有外露的结构边角都做了R2的圆角处理,既避免安装过程中锋利边角划伤操作人员,也能减少应力集中造成的壳体开裂问题。在接口布局上,将重载连接器布置在壳体下半部分,显示屏布置在上半部分,操作人员在设备前方即可直观观察两个通道的运行参数,接线操作时也不会被显示屏遮挡视线,接线、调试的操作空间都做了充分预留,不需要额外拆除其他部件即可完成接线作业。壳体的表面采用喷塑处理,颜色为工业常用的浅灰色,耐油污且不易附着粉尘,日常维护时只需用干布擦拭即可清理表面污渍,喷塑层的附着力满足工业设备的使用要求,长期在车间环境下使用也不会出现涂层脱落、变色的问题。
