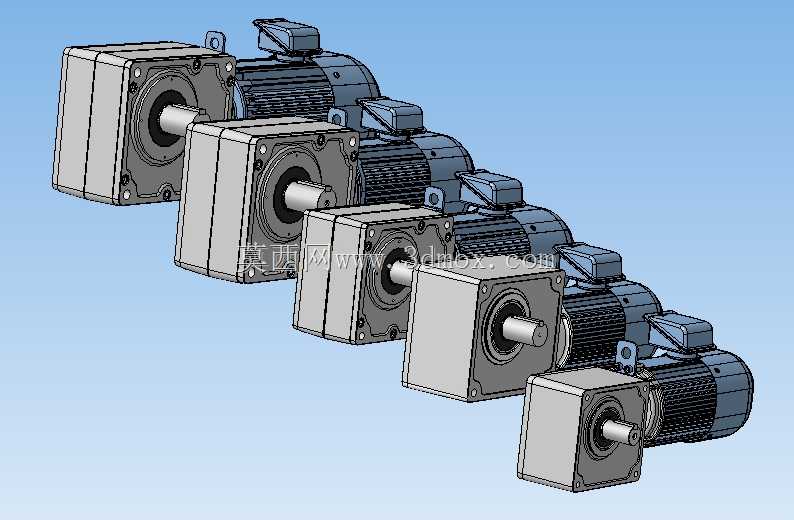

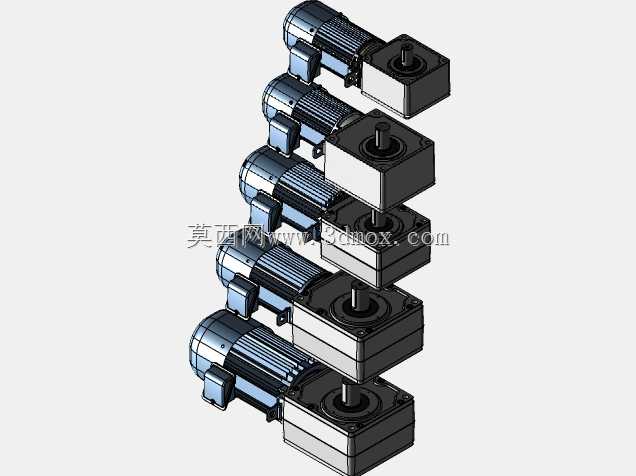

带制动功能蜗轮蜗杆减速电机系列结构

　　在自动化输送线、立体仓储堆垛设备、轻工包装机械以及需要精准停机定位的传动场景中，带制动器的蜗轮蜗杆电机一直是小功率传动段的核心选型部件，这类集成化的传动单元把蜗轮减速结构、异步驱动电机、失电制动模块整合在同一安装基准上，省去了设计人员单独匹配减速箱、电机、制动器的同轴度校核、连接法兰加工、扭矩匹配验算的大量重复工作，尤其适合0.75kW到2.2kW这个中小功率段的重载启停工况。

　　从结构设计逻辑来看，这个系列的电机采用方形法兰输出端布局，区别于传统圆形法兰的蜗轮减速箱，方形安装面的四个固定孔分布在法兰四角，安装时的抗扭转刚度更高，在设备频繁正反转、带载急停的工况下，连接螺栓的受力分布更均匀，不容易出现长期运行后法兰松动、输出轴偏移的问题。输出轴采用实心轴直连结构，轴伸端的键槽尺寸按照通用传动公差设计，可以直接配套链轮、同步带轮、联轴器等常用传动件，不需要额外加工转接轴套，能缩短设备装配的配套周期。

　　集成的制动器采用失电制动设计逻辑，也就是设备断电时制动盘在弹簧压力下抱紧电机尾端的制动轮，直接锁死电机转子轴，避免垂直布置的传动机构出现溜车、下滑的风险，比如在垂直提升的小型输送工位、需要停机保持位置的翻转机构上，这种内置制动的结构不需要额外在传动链上加装外置制动单元，整体的安装轴向尺寸更紧凑。制动模块的摩擦片预留了磨损补偿间隙，长期使用后不需要拆解整个减速箱，只需要调整尾端的调节螺母就能补偿摩擦片的磨损量，维护操作的门槛更低。

　　蜗轮蜗杆副的设计采用渐开线蜗杆啮合斜齿蜗轮的结构，蜗杆和电机转子轴采用同轴集成加工，减少了中间连接的联轴器环节，传动链的背隙可以控制在较小的范围内，适合需要频繁换向的传动场景。蜗轮部分采用耐磨铜合金材质镶嵌在铸铁轮毂上，既保证了啮合面的耐磨性能，又控制了整体的材料成本，箱体的散热筋沿着轴向均匀分布在电机外壳和减速箱壳体上，在连续额定负载运行时，壳体的热量可以通过散热筋快速散出，不需要额外加装外置散热风扇就能满足F级绝缘的温升要求。

　　从安装边界来看，整个系列的不同功率型号保持了输出法兰的安装孔位一致性，中心高尺寸按照功率梯度等差排布，设计人员在做设备系列化开发时，只需要调整对应的电机功率段，不需要重新设计安装基板的孔位，能大幅缩短系列产品的开发周期。输出轴的中心到安装底面的高度公差控制在h7级，和同功率段的标准齿轮减速电机安装尺寸具备互换性，老旧设备改造时可以直接替换原有减速电机，不需要改动原有设备的安装结构。接线盒布置在电机壳体的顶部，预留了标准的电缆格兰头安装螺纹，进线方向可以根据现场布线需求旋转调整，不管是水平安装还是垂直向上、向下安装，都能方便电缆的走线布置，避免接线处出现积水、积尘的问题。

　　在实际选型匹配时，这类带制动的蜗轮电机需要注意输出轴的径向负载限制，因为蜗轮减速的输出轴支撑轴承距离轴伸端有固定的跨距，当配套链轮、皮带轮的直径过小时，会给输出轴带来额外的径向弯矩，长期运行容易出现轴承过早磨损、输出轴变形的问题，设计时需要根据实际的传动拉力核算轴端负载，必要时增加额外的支撑轴承座来分担径向力。另外制动器的供电回路需要和电机主回路做联锁设计，避免电机启动时制动器没有完全打开，造成摩擦片长时间打滑烧蚀的问题，内置的制动模块已经预留了整流接线端子，只需要按照接线标识接入对应的交流电源就能完成接线，不需要额外配置整流模块。

　　整个系列的壳体采用压铸铝合金材质，相比传统铸铁壳体的同功率减速电机，整体重量降低了近三分之一，在移动设备、悬臂类传动机构上使用时，能降低结构件的承重负载要求。箱体的结合面采用密封胶条加密封胶的双重密封结构，输出轴端采用骨架油封密封，防护等级可以达到IP54，能适应多粉尘、有少量溅水的车间生产环境，不需要额外加装防尘防护罩就能稳定运行。
