15x500规格紧凑型带式输送机构

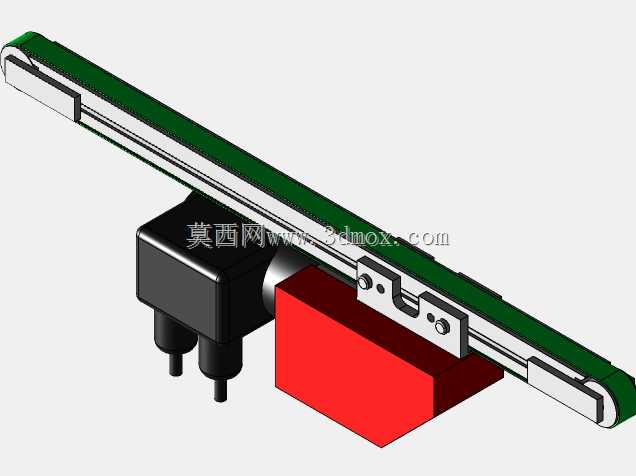

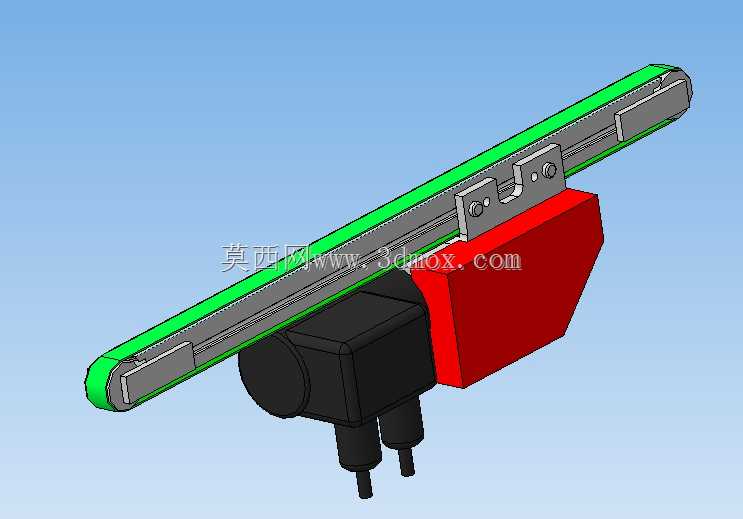

　　这款窄幅带式输送单元，核心适配小尺寸工件的短距离精准转运场景，常见于3C电子零部件组装线、小型五金件分拣工位、实验室样品传输台这类对输送占位要求严苛的作业环境，区别于大带宽重载输送设备，它的核心定位是轻载、小占位、易集成，能直接嵌入现有紧凑型生产线的间隙位置，不需要额外预留大尺寸安装空间。从结构设计逻辑来看，整机采用驱动端集成化布局，将动力电机、减速结构直接整合在输送段的侧下方，没有额外外置的传动连接组件，一方面大幅压缩了整机的横向与纵向安装边界，另一方面也减少了外露传动部件带来的安全防护需求，适配洁净车间、小型装配台这类对设备外露运动件有管控要求的场景。输送面宽度设定为15mm，有效输送长度为500mm，

　　这个尺寸边界是经过场景适配的：15mm的带宽刚好能承载直径10-20mm的小型零件，比如电子接插件、小规格冲压件、精密轴承组件这类工件，不会因为带宽过宽导致工件偏移跑偏，也不会因为带宽过窄无法稳定承托工件；500mm的输送长度刚好覆盖两个相邻工位的间距，比如组装工位到检测工位、检测工位到分拣料槽的距离，不需要额外拼接多段输送单元，减少了对接调试的工作量。皮带采用绿色防静电PVC材质，这是轻载输送场景的常用选型，表面摩擦系数适中，既能保证输送过程中工件不打滑，又不会因为粘性过大导致工件在末端出料时卡滞，同时防静电属性可以避免电子零部件在输送过程中积累静电击穿元器件，适配电子制造类场景的ESD防护要求。

　　皮带的张紧结构集成在两端的辊轮安装座上，通过侧边的调节螺钉就能调整皮带张紧度，不需要拆解整机外壳，日常维护时只需要用六角扳手转动调节螺钉，就能快速修正皮带跑偏、松弛的问题，降低产线运维的时间成本。安装接口设计在输送段的背部，预留了两个T型槽安装位，可以直接通过T型螺栓固定在铝型材机架上，也可以搭配立式安装支架实现不同高度的架设，安装孔位的间距符合通用工业铝型材的孔距标准，不需要额外加工转接板就能完成装配，大幅缩短集成调试的周期。驱动部分采用低压直流减速电机，输出转速匹配0.1-0.5m/s的常用轻载输送速度范围，运行噪音低于55分贝，不会对车间作业环境造成噪音干扰，电机的出线端预留了标准接线端子，可以直接对接PLC输出端口实现启停、

　　调速控制，也能搭配光电传感器实现工件到位自动启停的功能，适配自动化产线的联动控制需求。整机的结构件大部分采用铝合金材质加工，在保证结构强度的前提下尽可能降低整机自重，单人就能完成搬运、安装、调试的全流程，不需要额外的吊装辅助设备。从实际使用的角度来看，这类窄幅输送单元解决了常规输送机在小型工件输送场景下“大马拉小车”的问题，不会出现设备占位过大、成本过高、适配性差的问题，不管是新产线搭建还是旧产线的工位改造，都能快速完成集成，不需要对现有产线布局做大幅度调整。在设计建模过程中，所有配合尺寸都按照实际装配公差设定，辊轮与安装座的配合间隙、皮带与侧边挡板的间隙、电机与安装支架的定位尺寸都经过实际装配验证，不会出现建模尺寸与实际加工装配冲突的问题，结构工程师可以直接调取模型修改安装接口、调整输送长度，快速衍生出适配不同工位需求的定制化输送单元，减少重复建模的工作量。
