小行程交叉滚柱直线导轨副结构

　　做精密滑台设计的工程师大多接触过这类小行程交叉滚柱导轨，和常规滚珠直线导轨不同，这类导轨依靠交叉排列的圆柱滚柱作为滚动体，滚柱在V型滚道内呈90度交叉排布，相邻滚柱轴线互相垂直，能同时承受径向、反径向、横向四个方向的载荷，同等外形尺寸下的额定负载比同规格滚珠导轨高出3-4倍，非常适合空间受限但负载要求高的短行程往复运动场景。这类导轨常见的应用场景覆盖半导体检测设备的微动平台、光学调焦机构、医疗检验设备的样本移送滑台、精密量仪的测量轴移动机构，还有小型自动化装配工位的短距离往复工位，这些场景普遍行程不大，大多在1.5mm到20mm的微动区间，对运动的直线度、爬行抑制能力、重复定位精度要求极高，不适合用大规格的滚珠导轨，

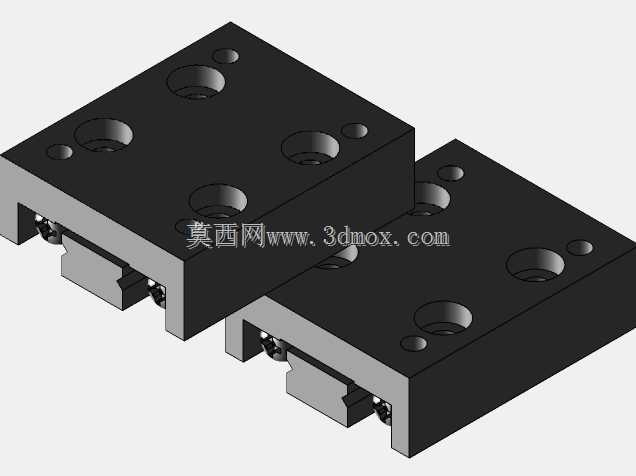

　　也不适合用摩擦阻力大的滑动导轨。从结构设计逻辑来看，这类导轨的滚道采用精密磨削的V型结构，滚柱直径和滚道的曲率经过匹配设计，滚柱和滚道之间为线接触，相比滚珠的点接触，接触变形量更小，刚性更强，运动时的弹性滞后也更小，低速微动时不会出现明显的爬行现象，能实现微米级的进给分辨率。导轨副分为固定轨和移动块两部分，固定轨和移动块上都加工有对应的V型滚道，交叉排列的滚柱被保持架约束在滚道之间，保持架采用工程塑料或者铜合金加工，上面开有和滚柱直径匹配的定位孔，防止滚柱在往复运动时出现歪斜、错位，避免滚柱之间互相摩擦产生阻力波动。设计这类导轨的三维模型时，首先要明确安装边界，固定轨的安装面需要设计成平面，上面预留对应的安装螺纹孔，

　　孔位间距要符合通用安装规范，移动块上也需要预留对应的工件安装孔位，方便用户直接搭载负载。要注意滚柱的排布间距，保持架的长度要匹配行程范围，避免运动到行程端点时滚柱脱出滚道，通常保持架的长度要比最大行程对应的移动距离长出两端的安全余量，防止超程时滚柱散落。导轨的端面可以设计限位挡边，和保持架的端面配合实现硬限位，不需要额外加装外置限位块就能限制最大行程，节省安装空间。从外形尺寸来看，这类小行程导轨的整体截面尺寸偏小，宽度和高度都控制在紧凑范围内，适合嵌入到狭小的设备内部，安装时不需要复杂的调整，只要保证固定轨和移动块的安装面平面度符合要求，锁紧安装螺丝后就能获得稳定的运动精度。滚道的粗糙度要控制在Ra0.8以下，减少滚动摩擦的阻力，

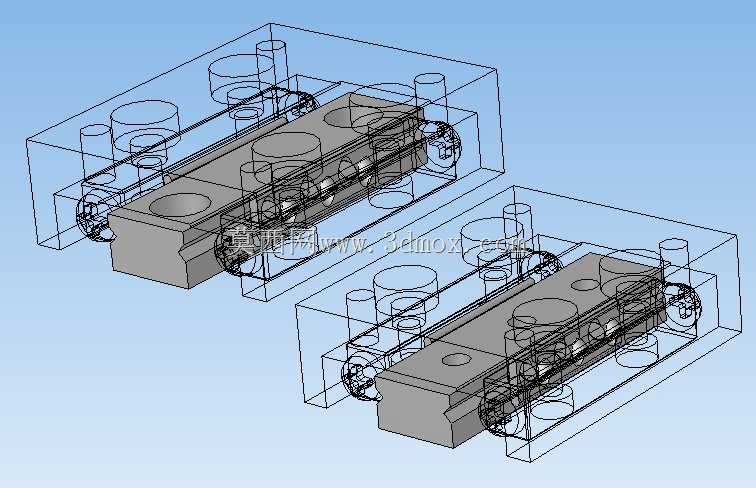

　　滚柱的圆柱度误差要控制在微米级，保证每个滚柱都能均匀承受载荷，避免个别滚柱过载导致早期磨损。和带钢球的交叉导轨相比，滚柱结构的阻尼特性更适中，既不会像滚珠结构那样阻尼过小容易出现微振动，也不会像滑动导轨那样阻尼过大导致驱动负载增加，搭配小型步进电机或者音圈电机就能实现平稳的微动进给。在建模过程中，要注意还原滚柱的交叉排布细节，保持架的定位槽和滚柱的间隙要符合实际装配公差，不能出现干涉，导轨和滑块的安装孔沉头深度要匹配对应螺丝的头部尺寸，避免安装时螺丝头部高出安装面影响负载装配。另外这类导轨通常不需要加装额外的润滑装置，因为短行程往复运动的磨损量极小，出厂时填充的润滑脂就能满足长期使用需求，模型里也不需要设计复杂的油路结构，整体结构非常简洁，没有冗余的零件。很多工程师在做小型精密设备选型时，容易忽略这类导轨的负载方向特性，因为它能承受多方向的复合载荷，所以不需要像普通直线导轨那样需要成对安装来承受倾覆力矩，单组导轨就能实现短行程的平稳导向，能大幅缩小机构的整体体积，这也是这类交叉滚柱导轨在小型精密设备里被广泛应用的核心原因。建模时还要注意导轨和滑块的配合间隙，实际产品中会根据精度等级预留几微米的预压量，消除反向间隙，提升运动刚性，模型里可以按照零间隙配合来构建，还原成品的装配状态，方便工程师直接调用到自己的设备装配体中做干涉检查和布局验证。
