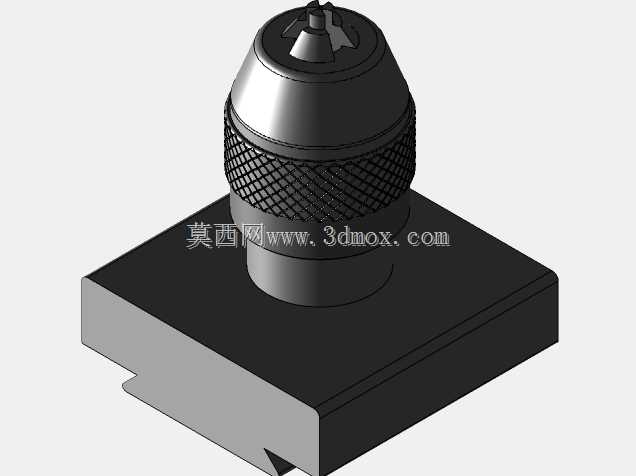

带燕尾榫安装结构的心轴钻夹头组件

　　在工装夹具、小型台钻、专用钻孔工位以及多工位组合机床的末端执行单元设计中，钻夹头与安装基座的连接可靠性、装夹便捷性直接影响加工精度与换型效率，这款带燕尾榫安装结构的心轴钻夹头，正是针对快换安装场景优化的夹持组件。从结构设计逻辑来看，该组件摒弃了传统法兰盘多螺栓锁紧的安装方式，采用燕尾榫作为安装接口，安装时仅需将基座侧的燕尾槽与夹头尾部的燕尾榫对齐滑入，配合侧面的紧定螺钉即可完成锁紧固定，相比传统安装方式，换型时无需拆装多颗螺栓，定位精度靠燕尾榫的配合面保证，重复安装的同轴度误差可控制在较小范围内，适合频繁更换夹持组件的多品种小批量加工工位。夹头本体采用滚花防滑外套设计，手动松紧时无需借助夹头扳手即可完成小扭矩下的钻头装夹，

　　外套表面的网纹滚花参数经过适配，戴劳保手套操作时也不会出现打滑脱手的情况，夹头内部的三爪夹持结构采用自定心设计，夹持范围覆盖常规小直径钻孔作业的钻头柄部尺寸，三爪的行程经过合理分配，既保证了最小夹持直径下的夹持力，也避免了最大张开量下爪体脱出的风险。心轴部分作为夹头与动力端的传动连接部件，与夹头本体采用过盈配合加周向销钉防转的结构，可传递钻孔作业时的额定扭矩，不会出现夹头与心轴相对转动的打滑问题，心轴与安装基座的配合段设置有轴肩定位，安装时轴肩贴合基座端面即可保证轴向安装尺寸的一致性，无需反复调整伸出长度。从安装边界尺寸来看，燕尾榫的截面尺寸、长度均适配行业内通用的燕尾槽滑台标准规格，可直接安装在对应规格的十字滑台、

　　角度调节台的燕尾安装面上，无需额外加工过渡转接板；夹头本体的最大外径经过控制，在密集排布的多轴钻孔工位中，相邻钻夹头之间不会发生运动干涉，可满足小间距多孔同时加工的布局需求。实际应用场景中，该组件可用于小型台式钻床的快换钻夹头改造，也可作为自动化钻孔专机的末端执行件，在木工打孔、金属件小直径钻孔、塑料件开孔等工序中使用，燕尾榫安装结构的优势在需要快速切换不同夹持规格夹头的场景下尤为突出，比如同一工位需要依次完成钻孔、铰孔、攻丝工序时，可快速更换对应夹持范围的夹头组件，大幅减少换型停机时间。设计过程中对夹头的受力情况做了针对性优化，滚花外套与内部调节螺母的配合间隙控制在合理范围，既保证调节时的顺滑度，也避免间隙过大导致的夹持精度下降，

　　三爪的夹持面做了淬硬处理，长期使用后不会出现夹持面磨损导致的钻头打滑问题，心轴的尾部传动段可根据不同动力输出端的接口形式做适配，无论是连接电机输出轴还是传动软轴，都能保证传动的同轴度。在安装调试时，仅需清理干净燕尾榫与燕尾槽配合面的铁屑、杂物，滑入后锁紧侧面的紧定螺钉即可完成安装，后续日常维护仅需定期向夹头内部的调节螺纹处注入少量润滑脂，即可保证调节机构的长期顺滑，无需复杂的拆解保养。
