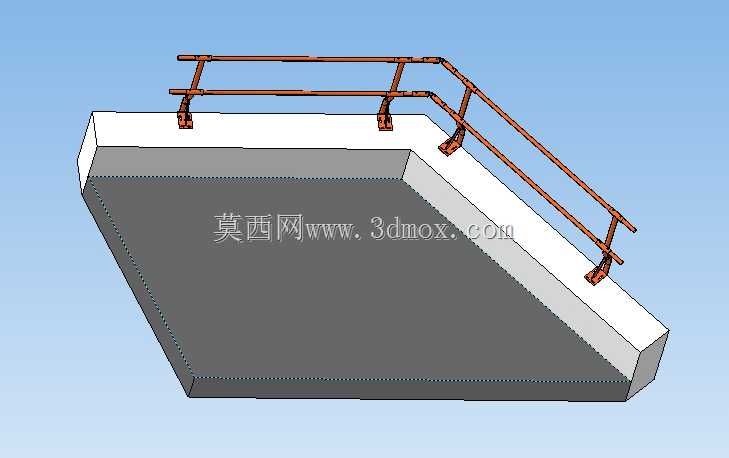

带组合固定件的平顶扶手转角连接结构

　　这类平顶扶手角接头，主要应用在工业平台、屋面检修通道、设备操作走台的平顶区域转角位置，解决两段不同走向平顶扶手的平顺衔接问题，同时承担扶手端部的载荷传递与固定功能，避免转角位置出现扶手断开、固定强度不足的安全隐患。在实际工程场景里，平顶区域的扶手往往会沿着平台边缘做90度转向，常规的直段扶手固定件无法适配转角处的角度变化，若采用现场焊接的方式处理转角，不仅施工效率低，后期表面防腐处理难度大，还容易出现焊接变形导致扶手直线度超差，影响整体外观与使用手感，这类预制的角接头构件就是为了替代现场焊接作业，实现扶手转角位置的装配式安装。

　　从功能特性来看，该接头自带组合固定件，不需要额外搭配转接支座，固定端直接贴合平顶结构的混凝土或钢结构基面，通过膨胀螺栓或焊接方式与基面完成固定，接头的扶手连接端设置有与圆管扶手外径匹配的承插孔，两段直扶手可以直接插入承插孔内，再通过侧面的紧定螺钉完成锁紧固定，安装完成后扶手转角处过渡平顺，没有突出的尖锐棱角，符合工业防护栏杆的安全规范要求。接头的受力结构做了加强处理，固定支座与扶手连接臂之间设置有三角加强筋，能够承受扶手侧向不小于1kN/m的水平载荷，满足人员倚靠、意外冲击时的强度要求，不会出现接头变形、断裂的问题。

　　设计过程中，首先需要确定适配的扶手管径，常规工业扶手多采用外径42mm或48mm的焊接钢管，接头的承插孔内径按照对应管径的公差带做负偏差设计，保证扶手管插入后不会出现明显晃动，紧定螺钉的位置设置在承插孔侧壁的中点位置，螺钉采用内六角凹端紧定螺钉，锁紧后钉头嵌入扶手管表面，既可以防止扶手管轴向窜动，也能避免扶手管绕轴线转动。固定支座的底板尺寸根据载荷计算确定，底板厚度不小于6mm，每个支座设置两个固定螺栓孔，孔位间距避开基面的钢筋排布位置，适配现场打孔安装的作业需求。转角处的扶手弯曲半径按照人体工程学要求设计，弯曲半径不小于扶手管径的3倍，保证人员手扶经过转角时手感顺滑，不会出现硌手的情况。

　　安装边界方面，该接头仅适用于两个垂直方向平顶扶手的90度转角连接，不适用于斜坡段与平顶段衔接的变角度位置，安装时需要保证固定支座的底板与基面完全贴合，若基面存在不平整情况，需要提前用垫片垫实后再锁紧固定螺栓，避免支座出现悬空导致受力后变形。扶手管插入承插孔的深度不小于50mm，保证足够的插接长度来传递载荷，紧定螺钉的锁紧扭矩控制在15-20N·m，既要保证锁紧可靠，也不能因为扭矩过大导致扶手管出现局部凹陷。接头的表面处理采用与扶手一致的喷塑或镀锌工艺，安装完成后整体颜色统一，防腐层连续，不会在转角位置出现防腐薄弱点，在户外露天环境下使用时，能够有效抵御雨水、粉尘的侵蚀，延长整体护栏的使用寿命。

　　在实际选型过程中，需要根据现场扶手的管径、基面的材质来匹配对应的接头规格，钢结构基面可以采用支座底板与基面钢梁焊接的固定方式，混凝土基面则采用膨胀螺栓固定，两种固定方式的接头底板结构略有差异，焊接固定的底板不需要预留螺栓孔，膨胀螺栓固定的底板需要根据选用的膨胀螺栓规格预留对应直径的安装孔，孔边距满足螺栓安装的操作空间要求。这类装配式的扶手转角接头，相比现场制作的转角构件，加工精度更高，安装效率可以提升60%以上，同时质量一致性更好，不会因为现场工人的技术水平差异导致转角位置的安装质量参差不齐，目前已经广泛应用在各类工业厂房、市政屋面、设备平台的护栏系统中。
