带热保护的可逆电机控制起动装置

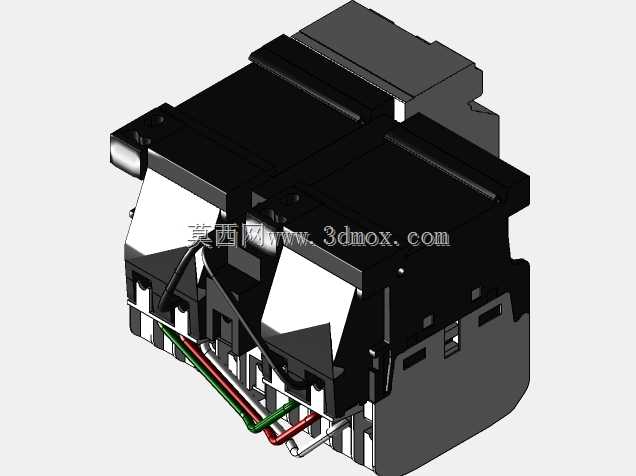

　　在工业低压配电与电机控制场景中，这类集成热继电器的反转起动装置是小型三相异步电机正反转控制回路的核心集成器件，常见于小型输送线换向、工装夹具进退、小型升降机构往复动作这类需要频繁切换电机转向的工况，替代了传统分立接触器加热继电器的零散接线方案，能大幅缩减柜内安装空间，降低现场接线的出错概率。从结构设计来看，装置采用上下叠装的集成布局，上部为两台互锁的交流接触器单元，二者通过机械互锁结构实现电气与机械双重联锁，从物理层面避免两台接触器同时吸合造成的电源相间短路，接触器主触头与辅助触头采用模块化排布，主回路接线端子沿器件上部两侧排布，控制回路端子沿器件下部横向排列，接线时无需额外转接排就能完成主回路与控制回路的分线布设。

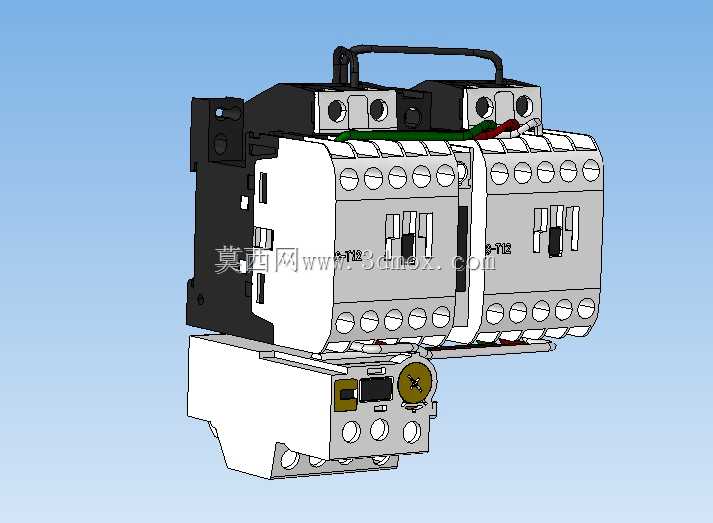

　　下部叠装的热继电器单元直接插接在接触器出线端，省去了传统分立安装时的连接导线，热继电器的整定电流调节旋钮设置在器件正面右下侧，调试人员无需拆卸器件外盖就能直接完成过载电流的整定匹配，热继电器自带的常开常闭辅助触点可直接接入控制回路，实现过载故障时的主回路分断与故障信号输出。器件的安装边界适配标准35mmDIN导轨安装，整体安装深度控制在常规低压控制柜的安装深度范围内，柜内布设时无需预留额外的后部操作空间，器件正面的操作手柄可直接实现手动分合闸与故障复位，日常运维时打开柜门就能完成复位操作，无需拆解柜内布线。从功能特性上看，该装置除了基础的电机正反转切换控制外，集成的热继电器可实现电机的过载、断相保护，当电机出现长时间过载、

　　三相电流不平衡或者单相断线故障时，热元件的双金属片受热形变触发机构动作，直接分断接触器线圈回路，切断电机主电源，避免电机绕组因过热烧毁。接触器单元的触头采用银基合金材质，可承受频繁启停的触头电弧烧蚀，适配AC-3使用类别下的电机负载通断需求，机械互锁结构的动作间隙经过校准，换向切换时的死区时间控制在合理范围，既不会出现相间短路，也不会造成电机换向时的长时间断电卡顿。设计过程中充分考虑了现场布线的工艺性，主回路的进线端与出线端均设置了对应的端子标识，相序标识清晰，接线时可按照标识直接完成三相电源与电机绕组的对应连接，控制回路的端子编号与常规继电器控制回路的编号规则一致，电气设计人员无需重新定义端子号就能直接套用成熟的正反转控制原理图。

　　器件的外壳采用阻燃工程塑料材质，可承受柜内正常工作时的温升，相邻接线端子之间设置了绝缘隔弧板，分断故障电流时可避免电弧飞溅引发的相间飞弧短路，外壳的散热格栅沿器件侧面纵向排布，既保证了接触器线圈与热元件工作时的热量散出，也能阻挡大部分柜内灰尘进入器件内部造成的触头接触不良。在设备选型适配时，可根据被控电机的额定电流匹配对应整定电流范围的热继电器单元，接触器的额定工作电流可覆盖常规小型三相电机的功率范围，无需额外加装过渡安装板就能直接固定在柜内导轨上，多台器件并排安装时的间距可按照低压电器安装规范预留最小散热间隙，最大化利用柜内的安装空间。
