笔式便携可伸缩磁吸拾取工具结构

　　这款笔式伸缩磁吸拾取工具，最初是为了解决设备维保、装配作业中狭小空间内金属小件掉落难以拾取的痛点设计的，在机加工车间、电子装配线、汽车维修工位、精密设备调试场景中都有极高的使用频率——日常作业里螺丝、螺母、销钉、小垫片这类金属零件掉落在设备缝隙、线槽内部、机架夹缝中时，徒手或者用普通镊子很难探入夹取，带磁吸功能的伸缩拾取杆就能顺着缝隙伸到掉落位置，靠磁吸力把小件吸附带出，不需要拆解周边结构就能完成拾取，能大幅减少维保、装配过程中的无效作业时间。

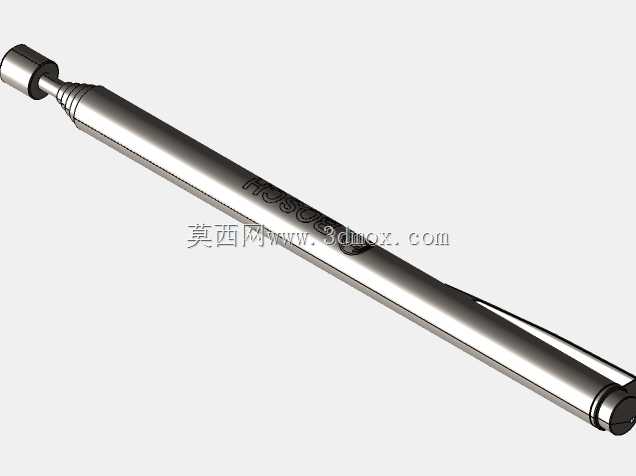

　　整体结构采用笔式便携造型，和日常携带的书写笔尺寸接近，外壳做了防滑的滚花纹理，尾部集成了口袋夹结构，可以直接夹在工作服口袋、工具包侧袋中携带，不会在走动过程中滑落丢失。伸缩结构采用多节薄壁金属管嵌套设计，每节管壁之间做了阻尼配合，拉伸到任意长度都能保持位置稳定，不会因为自身重量或者磁吸负载出现回缩，完全伸出后可以覆盖常规作业中300到600毫米的拾取深度，收回后整体长度控制在150毫米左右，和普通钢笔长度一致，收纳后不会占用过多工具存放空间。

　　头部的磁吸端采用强磁材质嵌装在伸缩管最前端，磁头端面做了平磨处理，和被吸附金属件接触时能保证足够的接触面积，吸附直径5毫米左右的铁制螺丝时，垂直提拉状态下不会出现掉落，磁头外围做了圆角过渡，探入缝隙时不会刮擦设备内壁的线缆、漆面或者精密加工面，避免对周边部件造成二次损伤。尾端除了口袋夹之外，还做了可拆卸的堵头结构，内部可以预留空间放置备用的小磁头或者防丢挂绳孔，满足不同作业场景的使用需求。

　　设计过程中重点考虑了手持操作的人机工程，外壳直径控制在12毫米左右，成年男性单手握持时拇指和食指可以轻松转动伸缩管调整伸出长度，外壳表面的滚花深度控制在0.2毫米，既保证戴劳保手套操作时不会打滑，又不会因为纹理过深硌手，长时间握持作业也不会产生明显的不适感。伸缩管的每节配合间隙控制在0.05毫米以内，拉伸和收回时的阻尼力均匀，不会出现卡顿或者松旷的情况，经过上千次伸缩循环测试后，阻尼力衰减率控制在15%以内，能满足车间高频次使用的耐用性要求。

　　在安装边界方面，这款拾取工具不需要额外的固定安装结构，本身属于手持便携作业工具，收纳状态下可以适配绝大多数工具包的笔插位、工作服口袋的常规尺寸，伸缩状态下最小可以伸入直径10毫米以上的直缝隙中，对于有轻微弯折的缝隙，只要弯折半径大于50毫米，伸缩管就能顺着缝隙弧度探入，不会出现卡滞。磁头的磁力范围做了针对性优化，距离铁制零件5毫米左右就能产生足够的吸附力，不需要完全贴合零件就能完成拾取，对于掉落在凹槽底部、视线无法直接观察到位置的金属小件，只需要将磁头伸到大概位置来回扫动，就能靠磁吸力把零件吸附带出，降低了盲操作的拾取难度。

　　实际使用中，除了常规的金属小件拾取之外，这款工具还可以用来吸附整理零散的螺丝、垫片等小零件，作业时把伸缩杆缩短到合适长度，磁头靠近零散零件就能快速把散件归集到一起，避免小零件散落在工作台面上丢失。在带电作业场景中，伸缩管采用铝合金材质做了阳极氧化处理，表面有绝缘氧化层，低压作业场景下可以避免误触带电触点造成短路，当然高压作业场景下还是需要配合专用绝缘工具使用，这点在结构设计时也做了明确的使用边界考量。磁头部分做了密封处理，日常接触车间内的切削液、润滑油时不会出现磁头锈蚀或者磁力衰减的情况，表面沾染油污后只需要用抹布擦拭就能清理干净，维护成本极低。
