博世品牌精密五金工具收纳工具箱

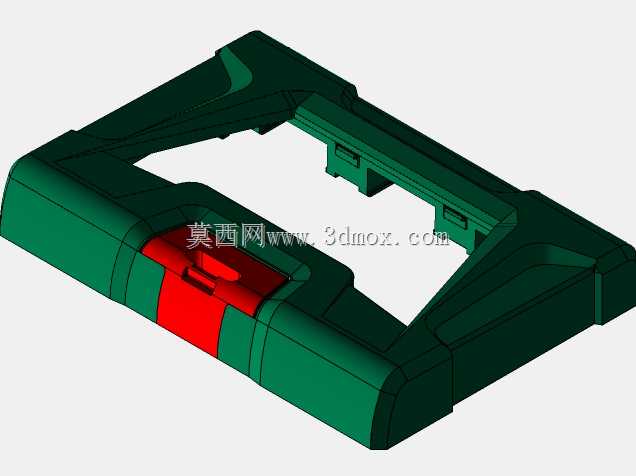

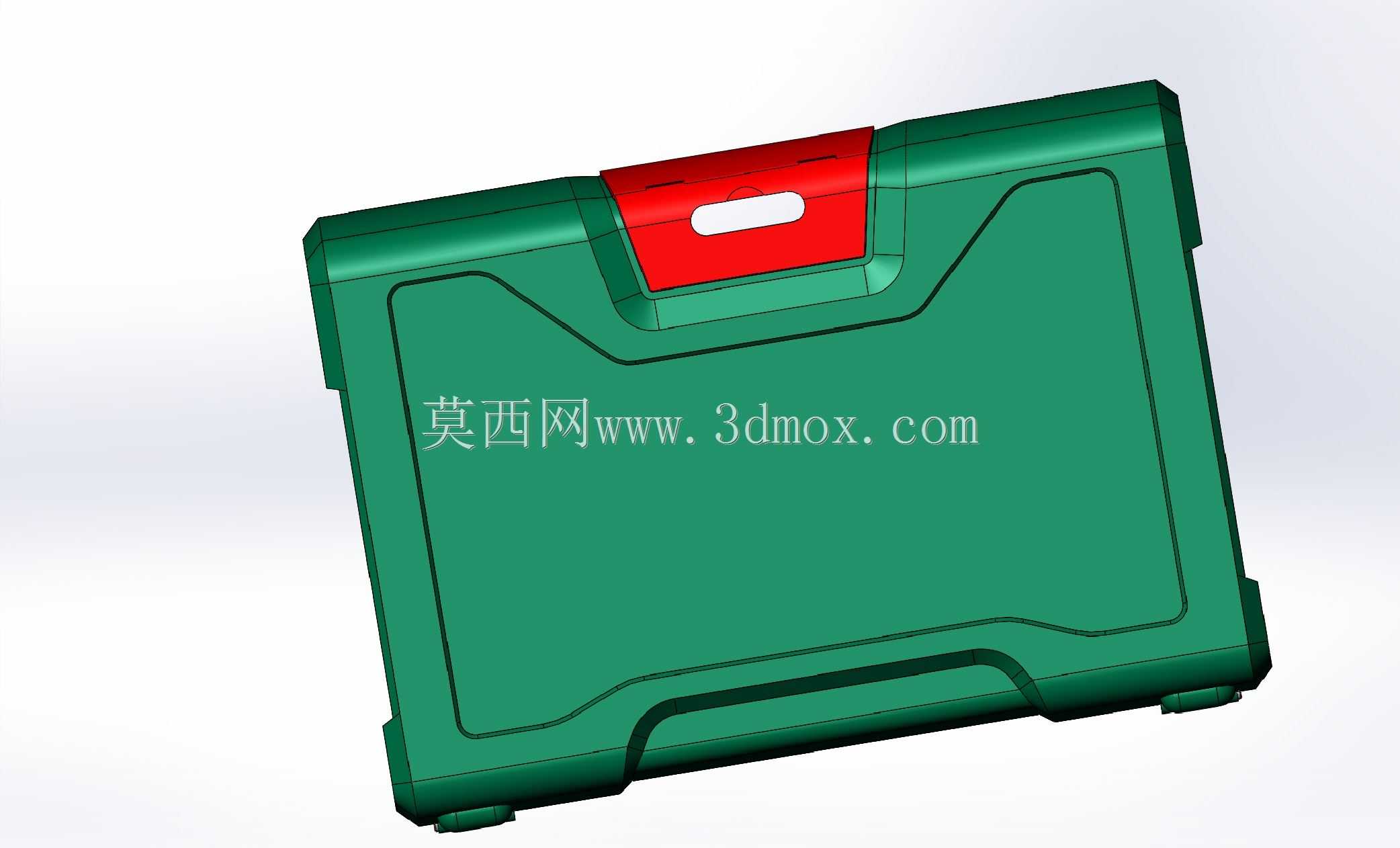

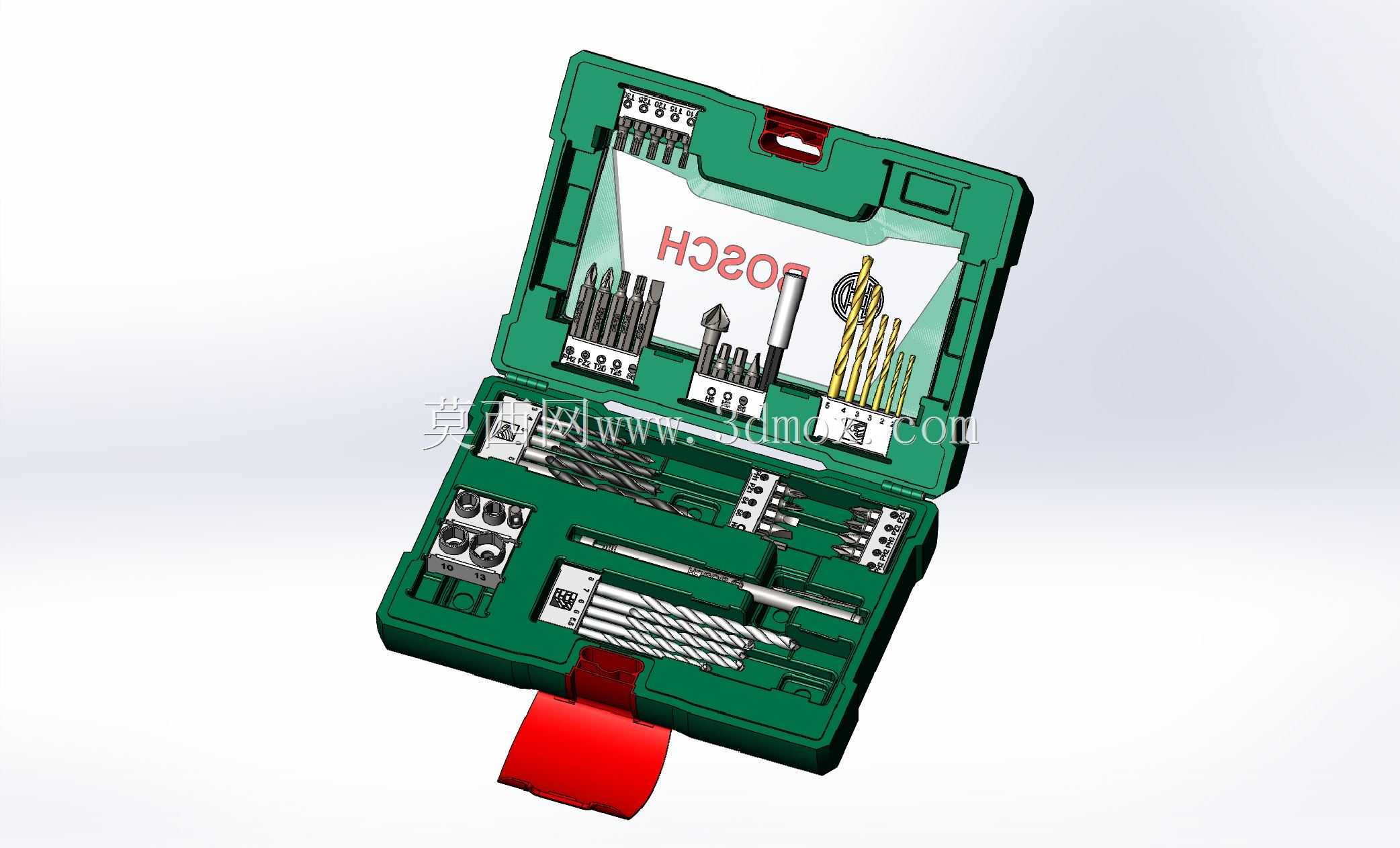

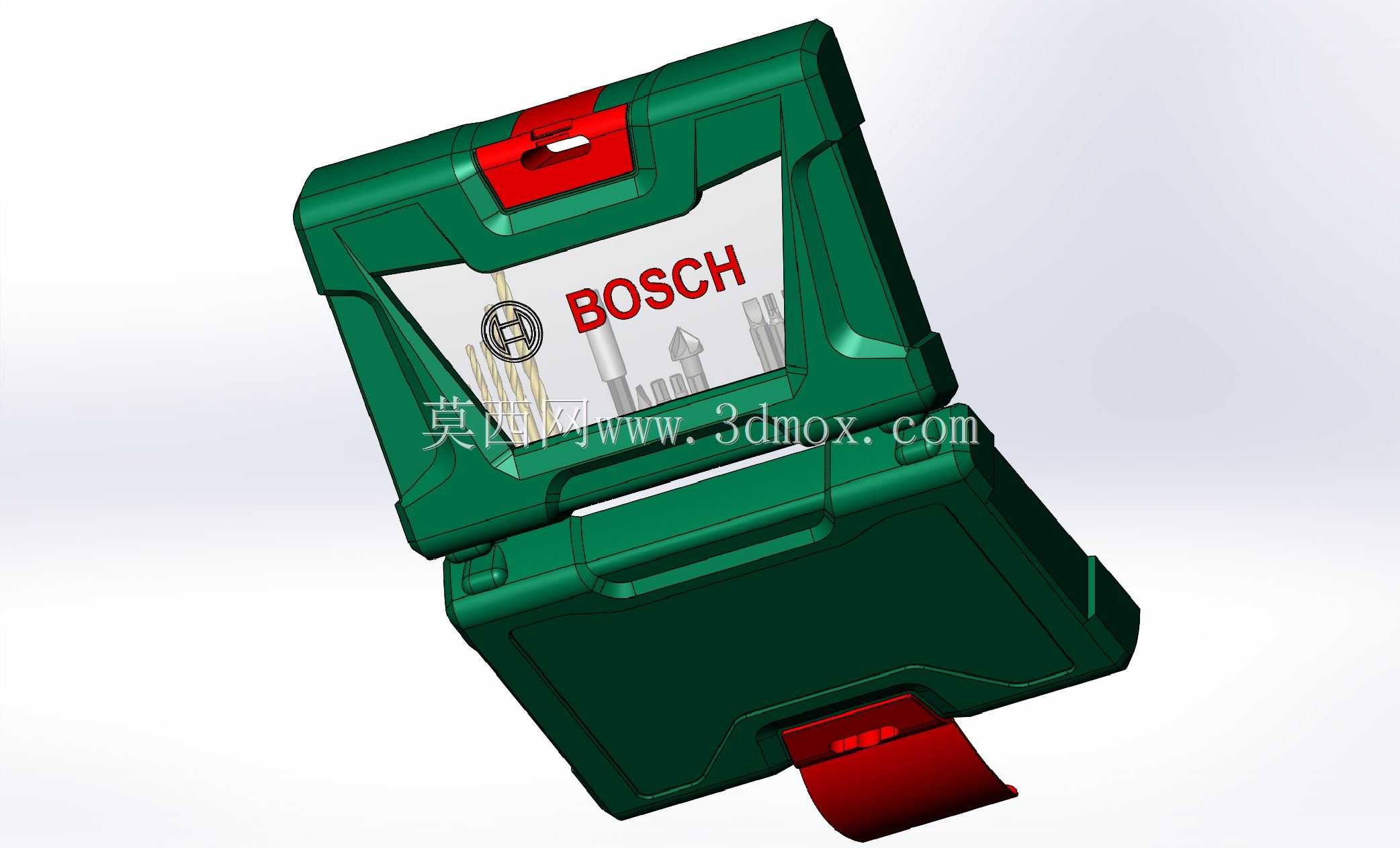

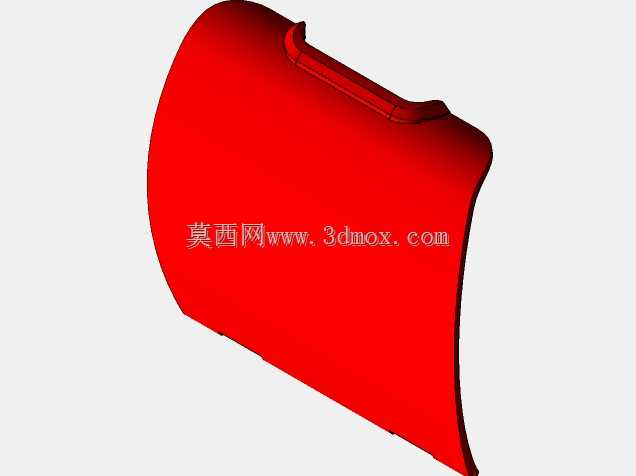

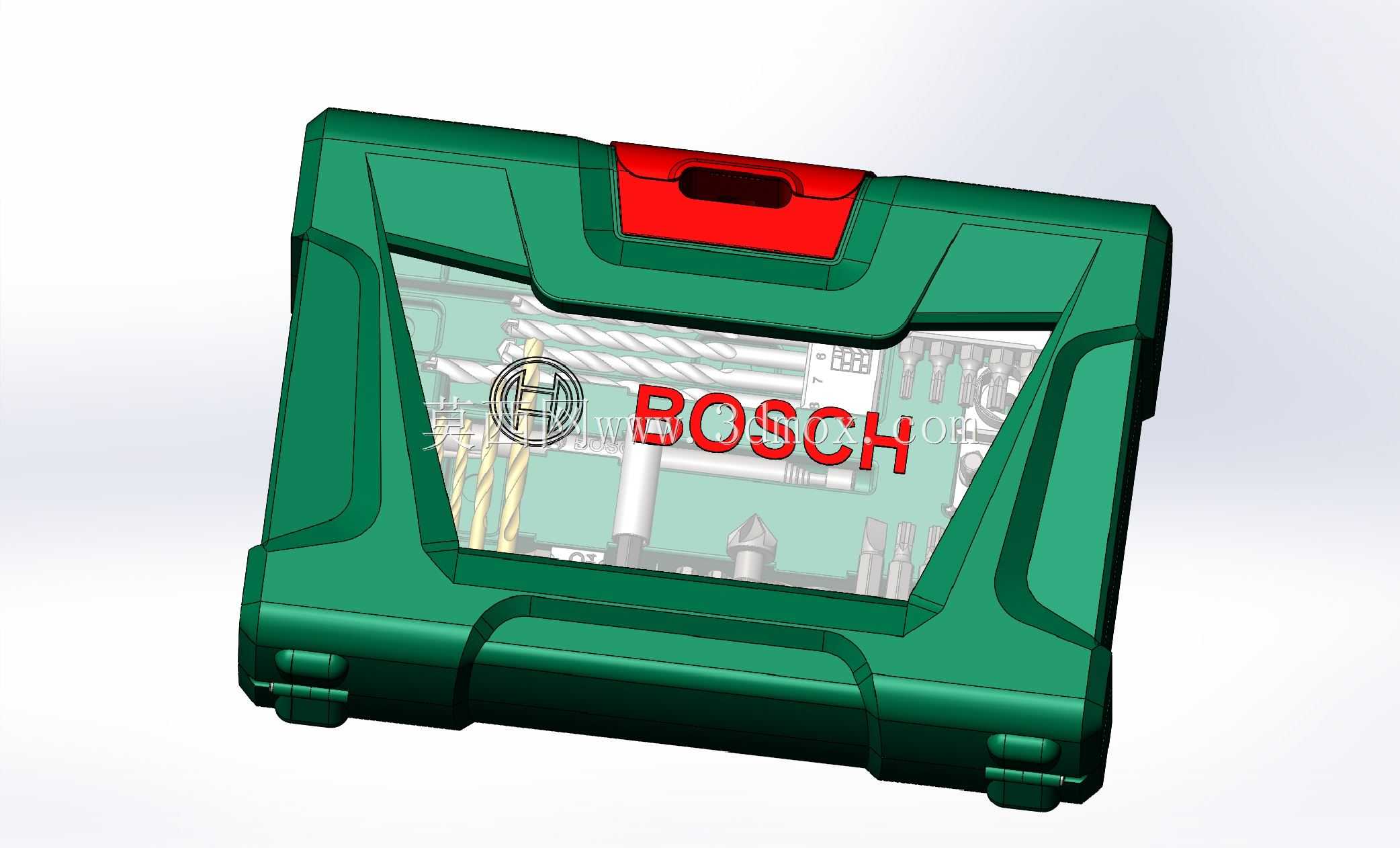

　　这款工具收纳箱的三维建模，完全围绕一线维修、家装施工、设备维保场景的实际使用需求搭建，日常上门水电检修、家用五金工具整理、车间工位零散钻头批头收纳都能适配，不用再面对零散配件混放、找件耗时的问题。从结构设计逻辑来看，箱体采用上下对开的扣合结构，上下壳的合页位置做了内嵌式的转轴避让，开合过程中不会出现壳体干涉，开合角度可以稳定维持在120度左右，完全打开后内部的配件陈列区可以完全展露，拿取配件时不需要额外扶稳箱盖，适配单人作业时的操作习惯。箱体的锁扣结构做了突出式的卡扣设计，红色锁扣和绿色箱体做了明显的色彩区分，作业时戴劳保手套也能快速完成开合操作，锁扣的卡合量预留了1.5mm的过盈量，扣合后不会因为搬运过程中的晃动出现松脱，

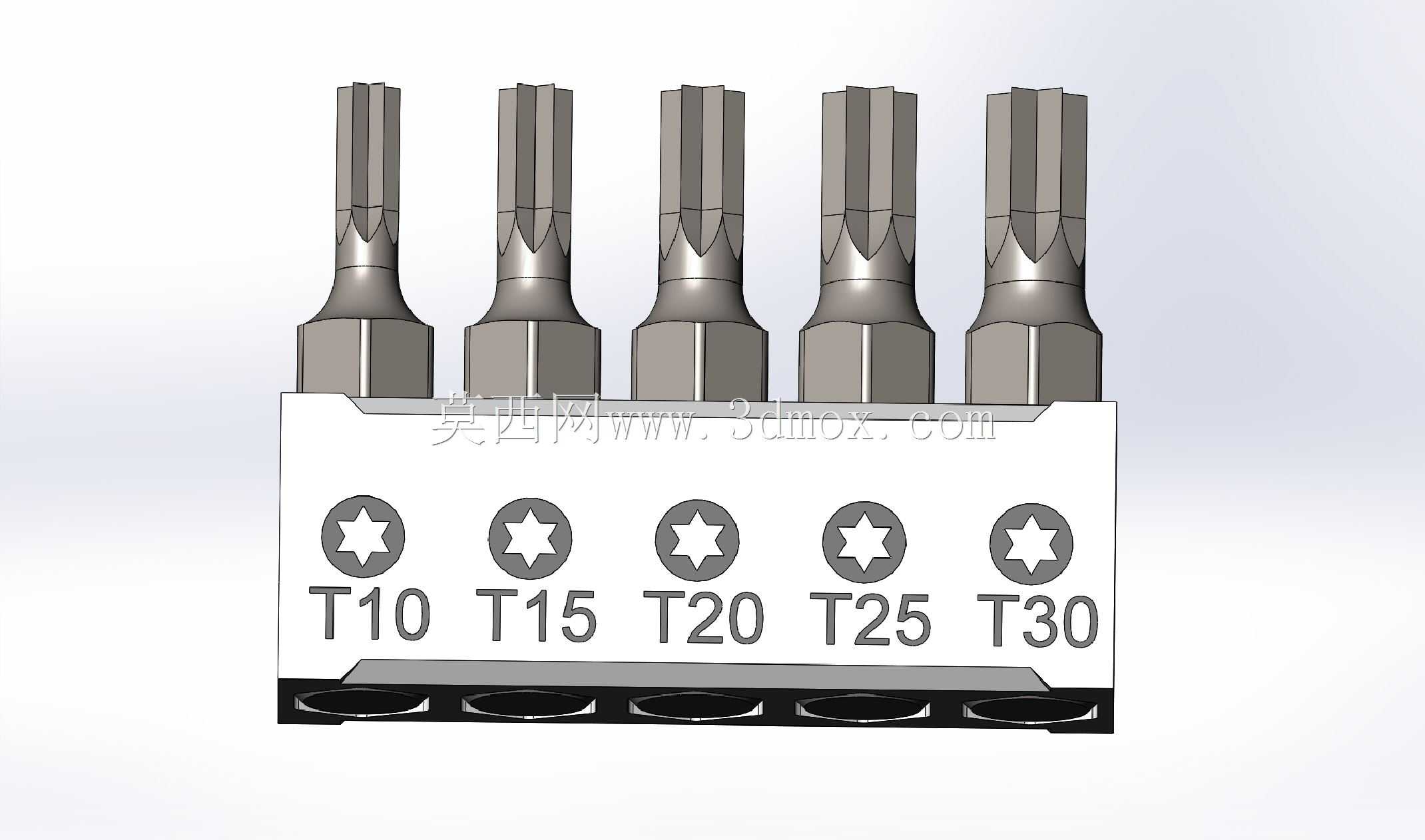

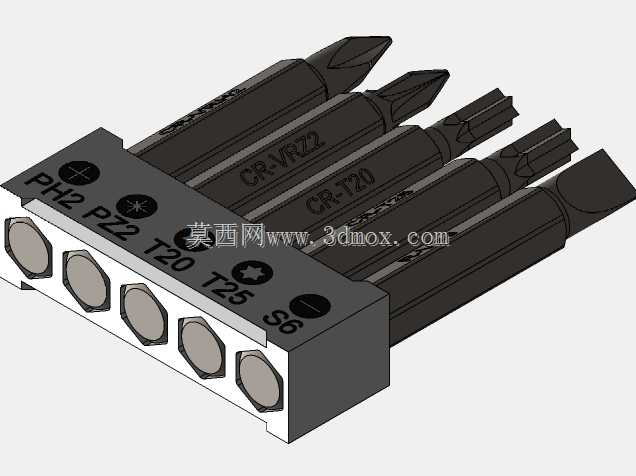

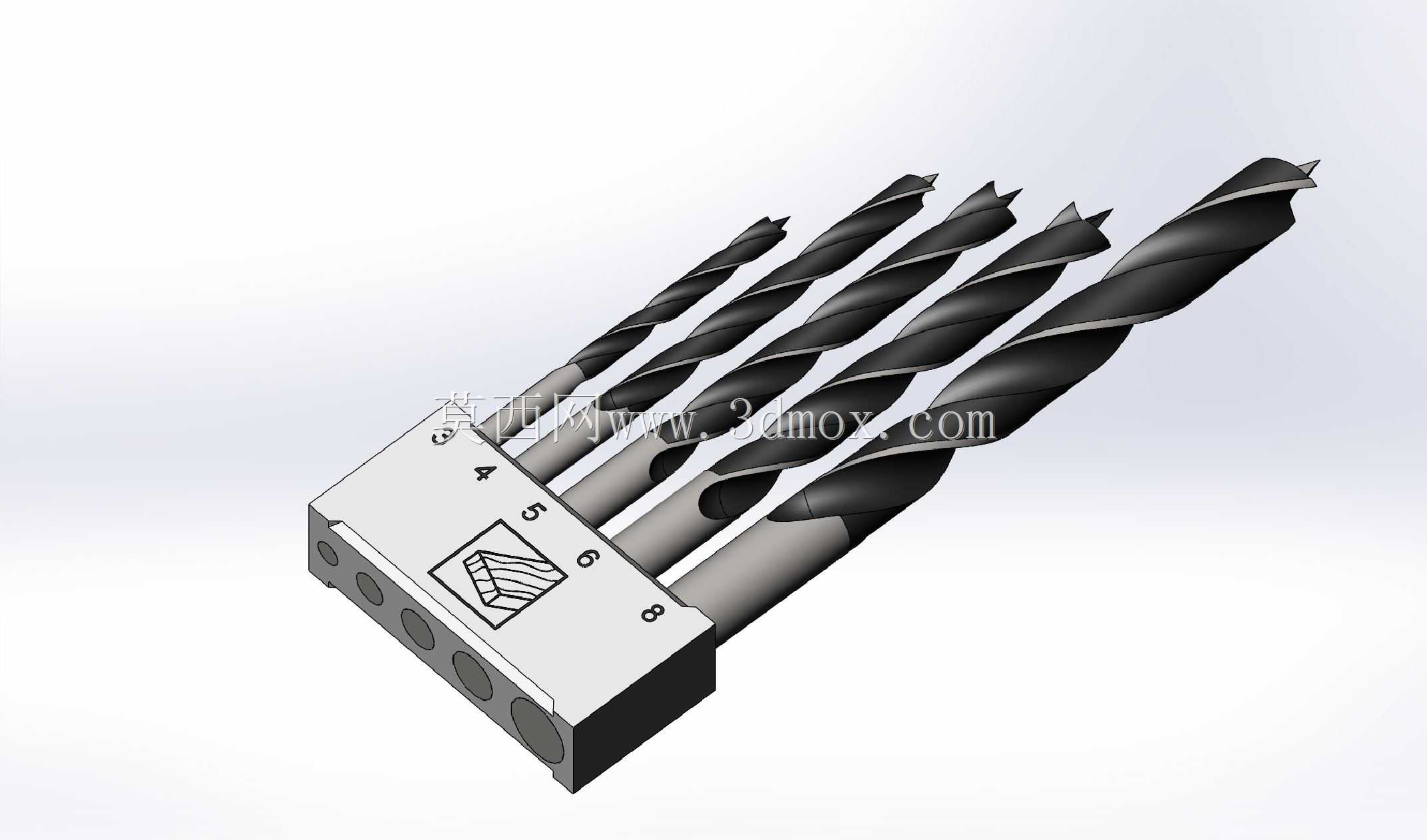

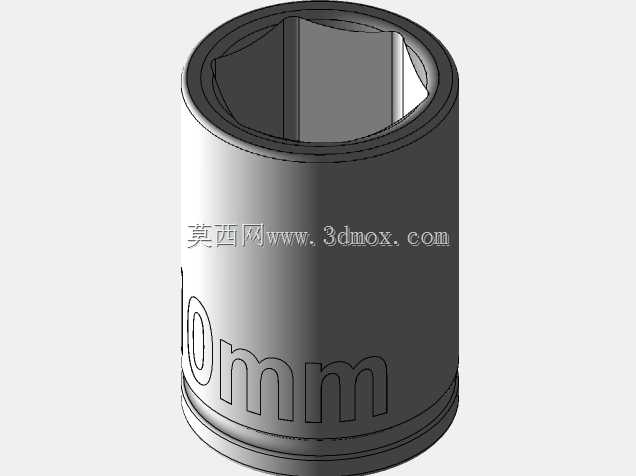

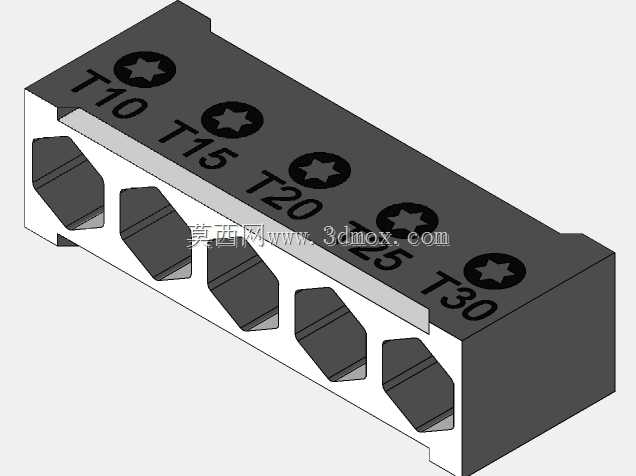

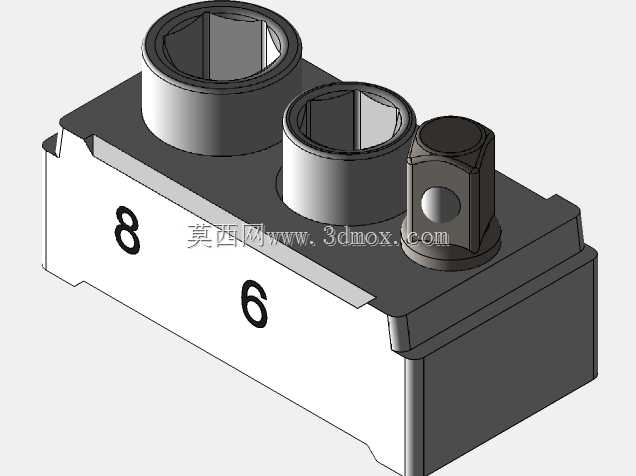

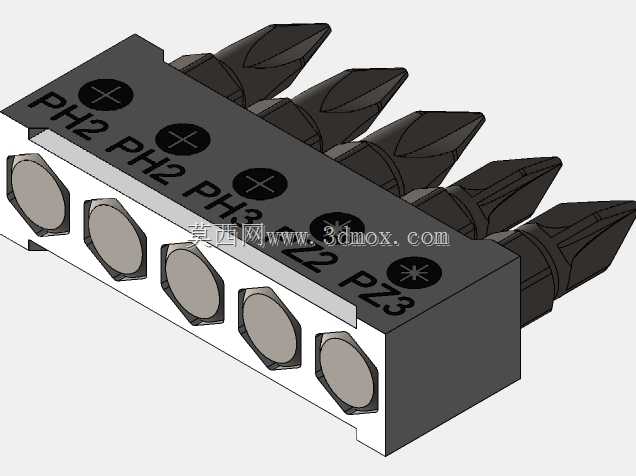

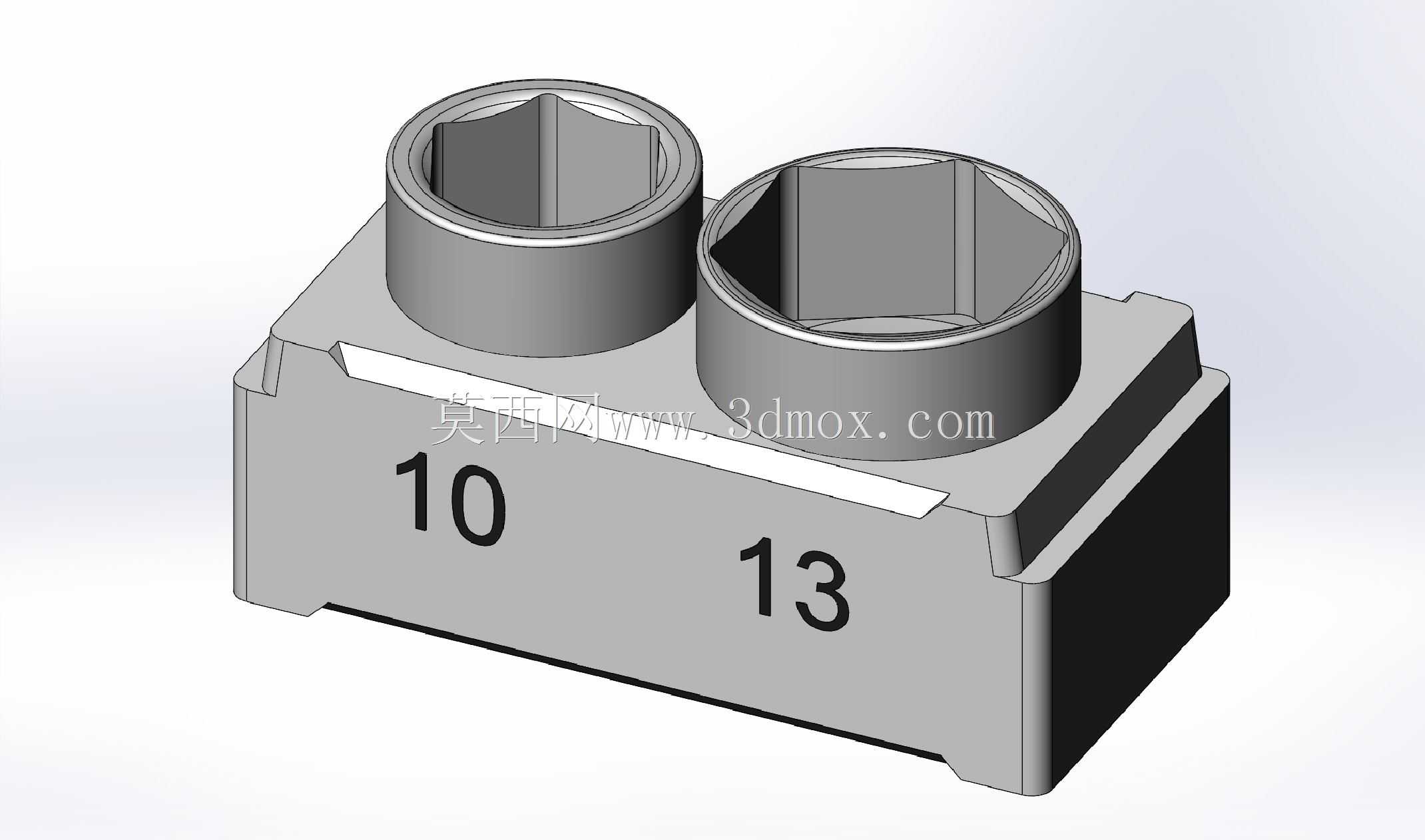

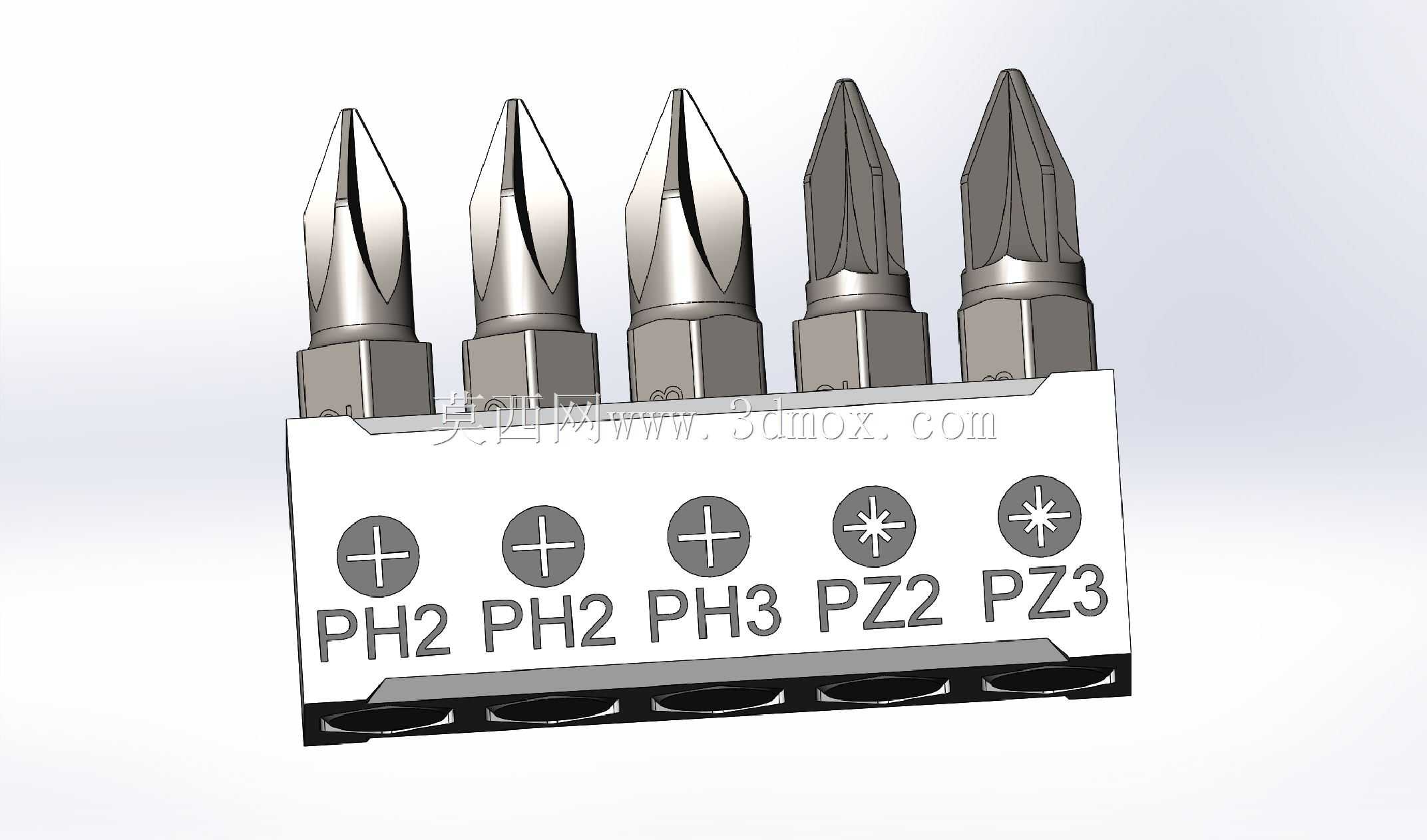

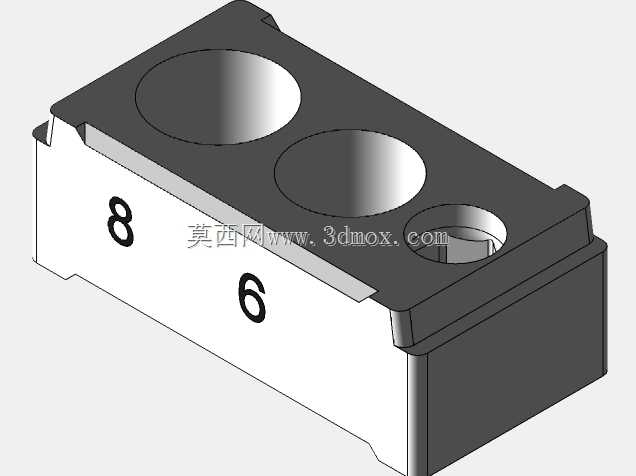

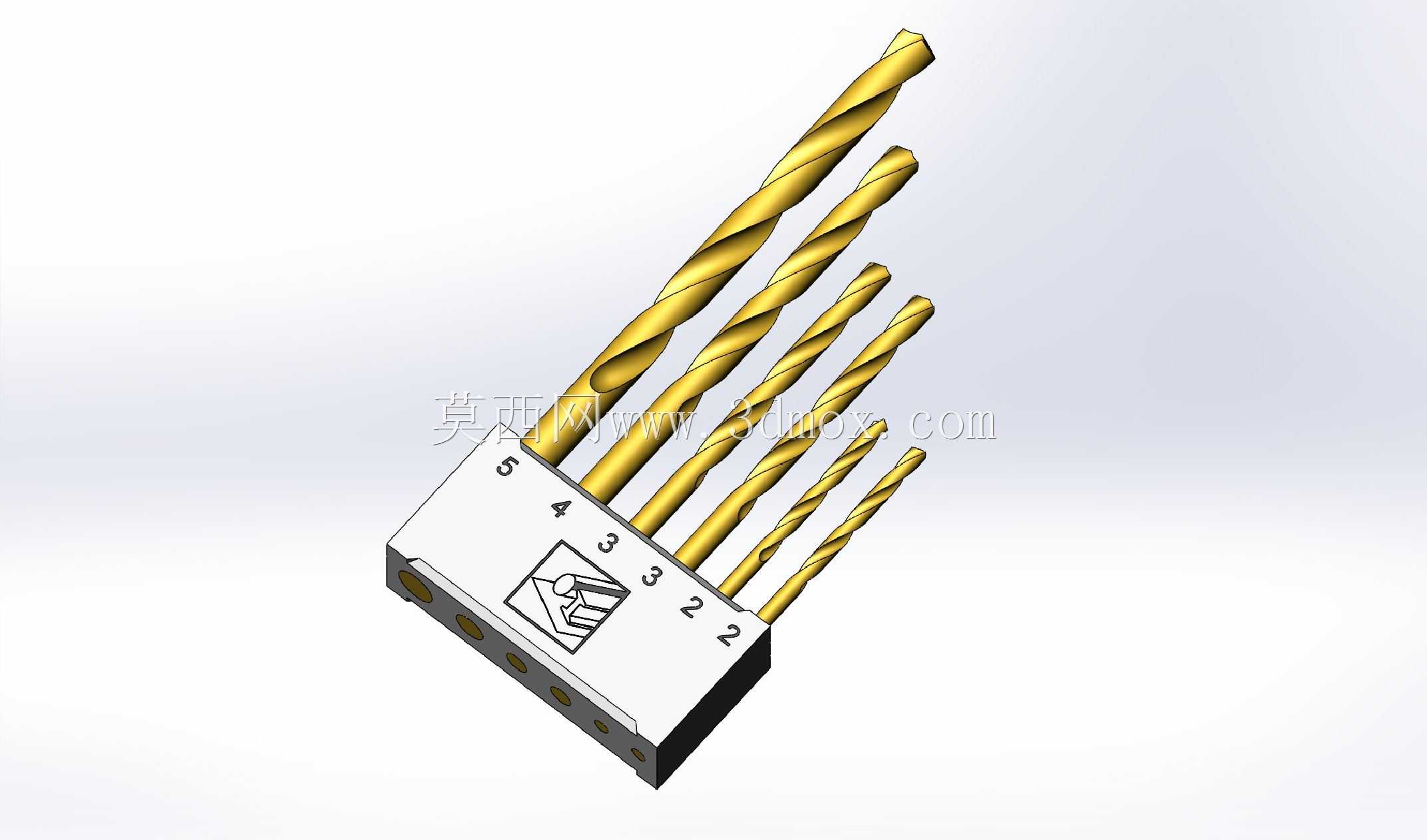

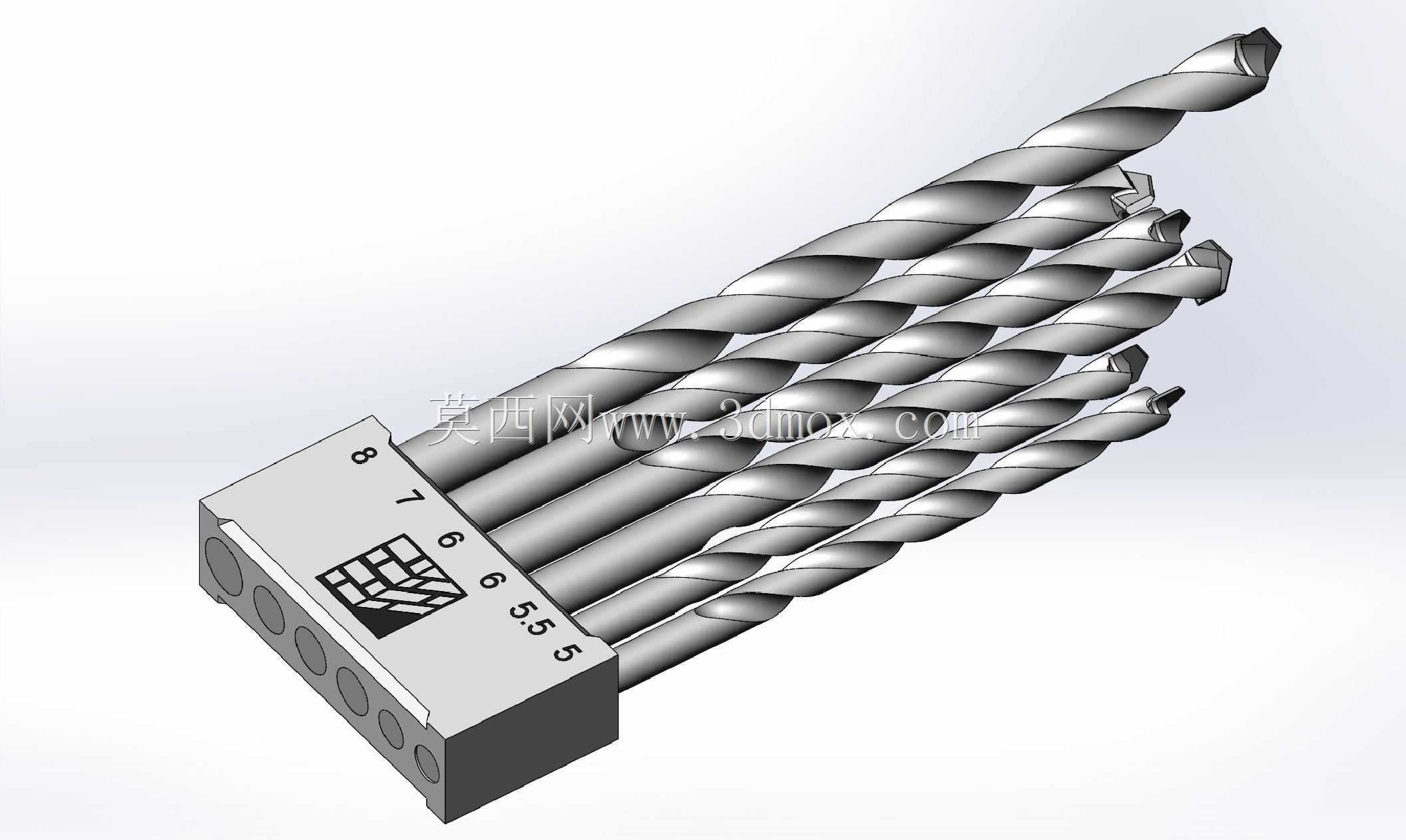

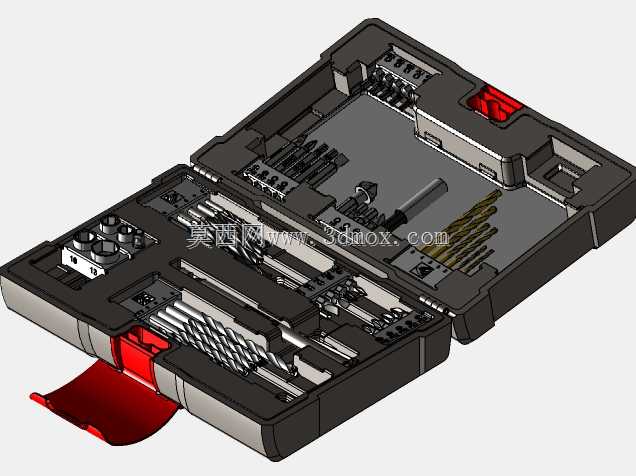

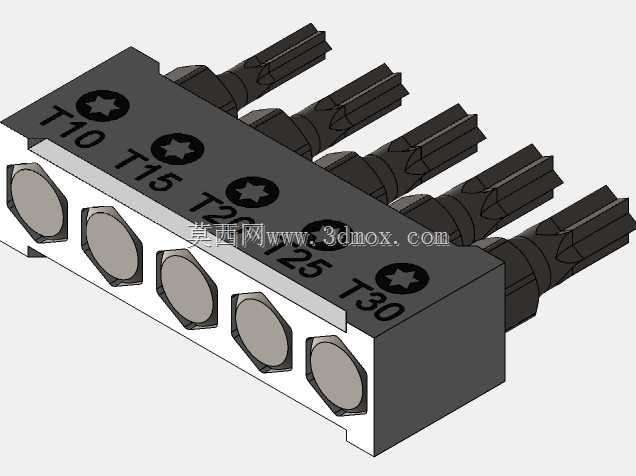

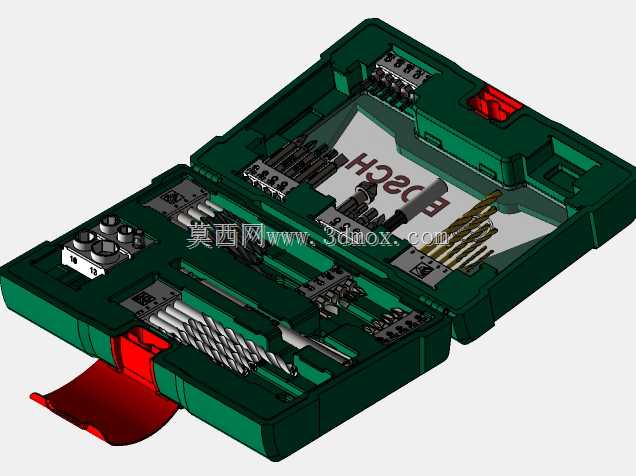

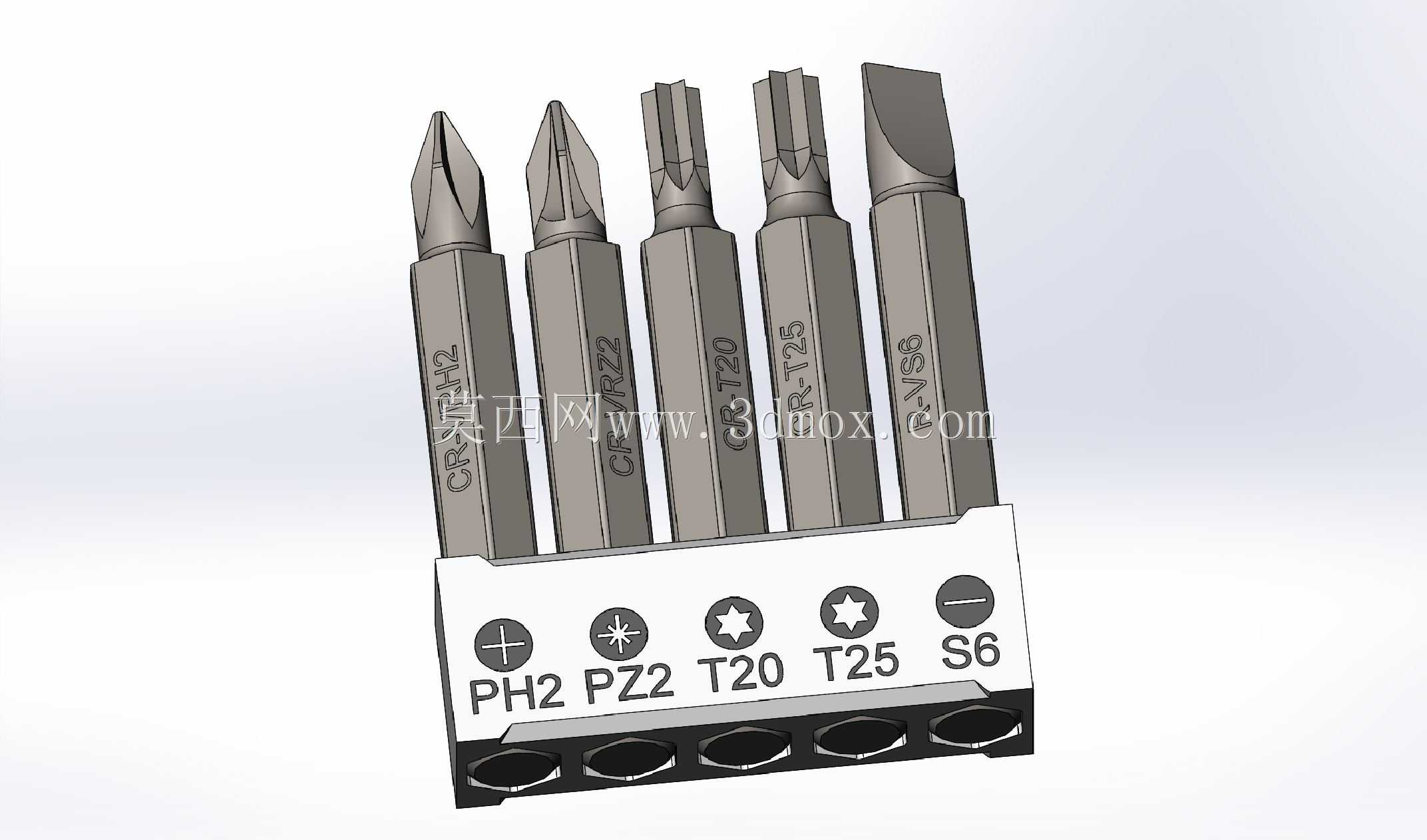

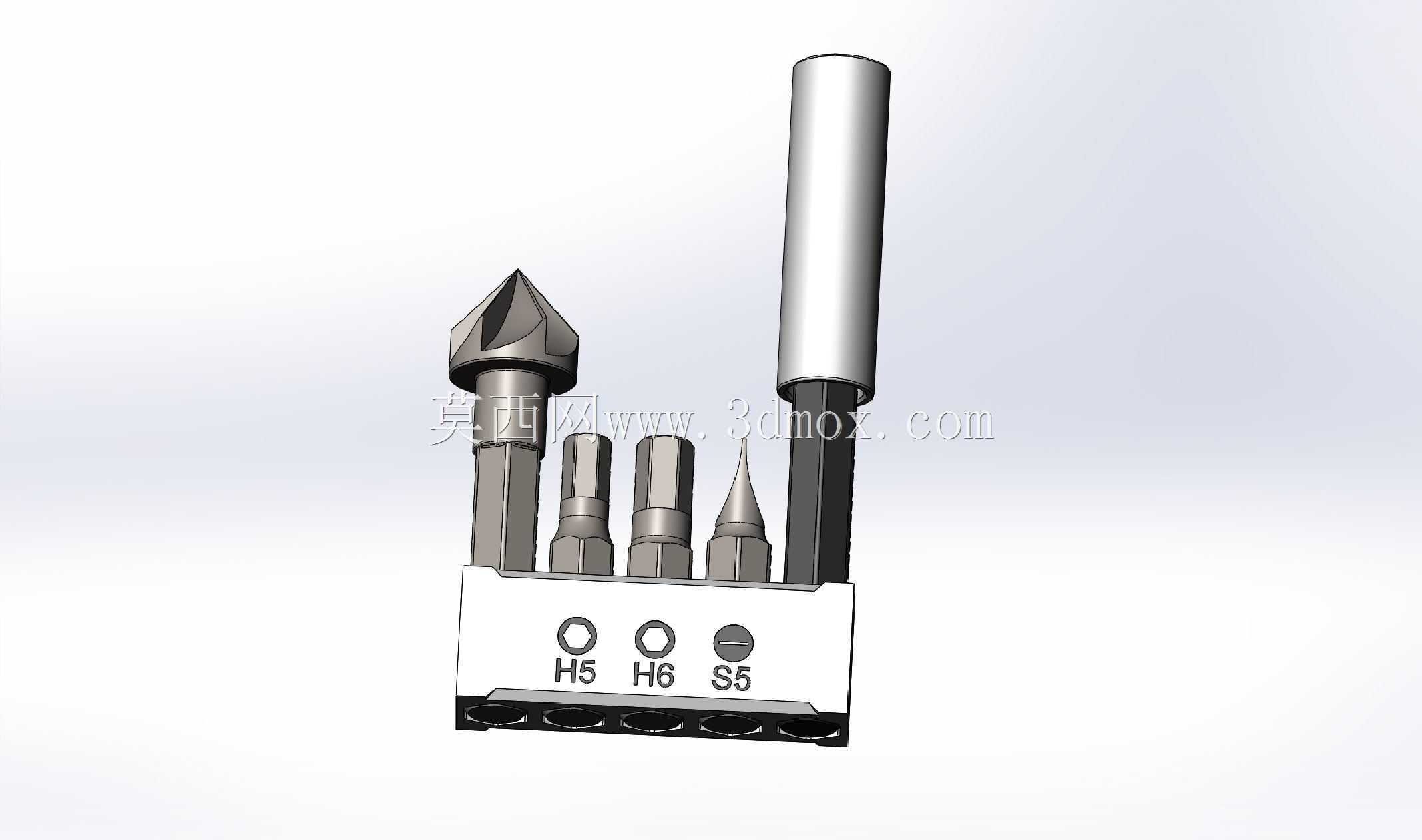

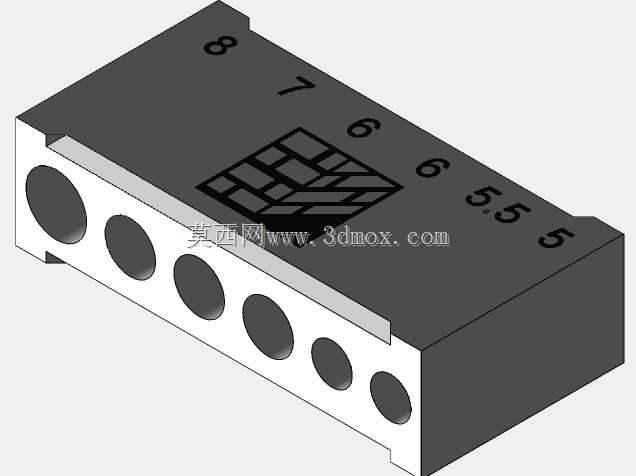

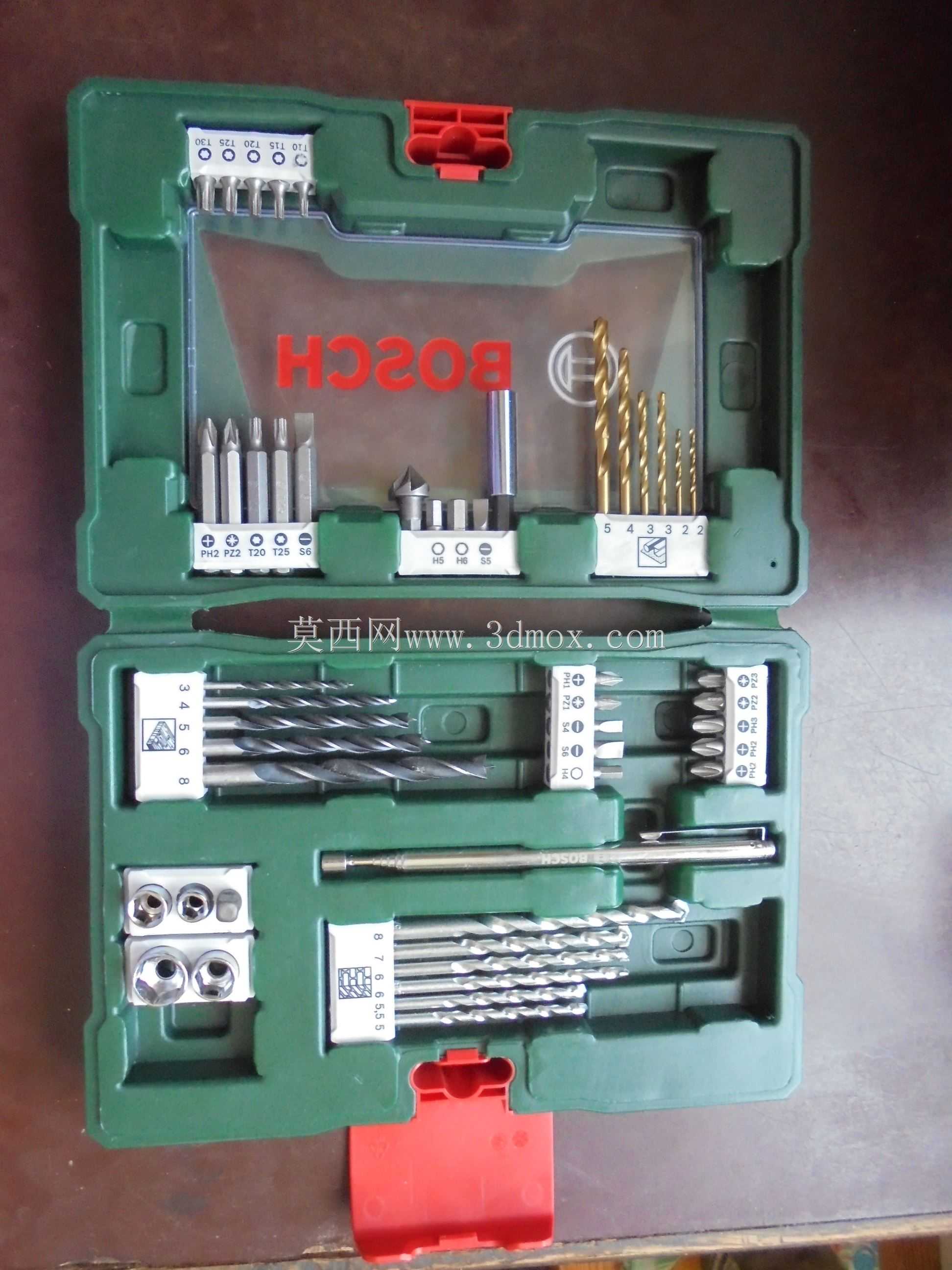

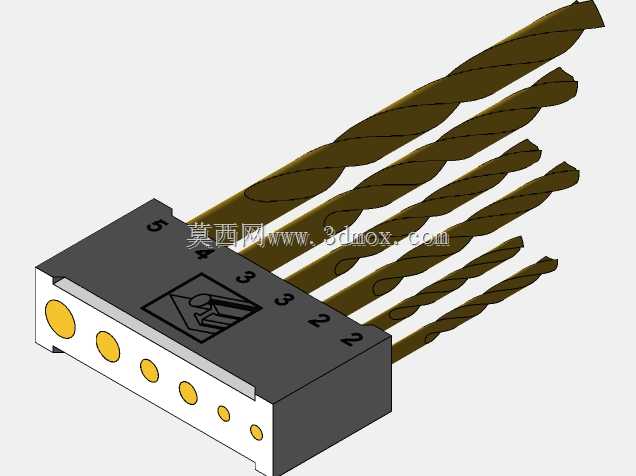

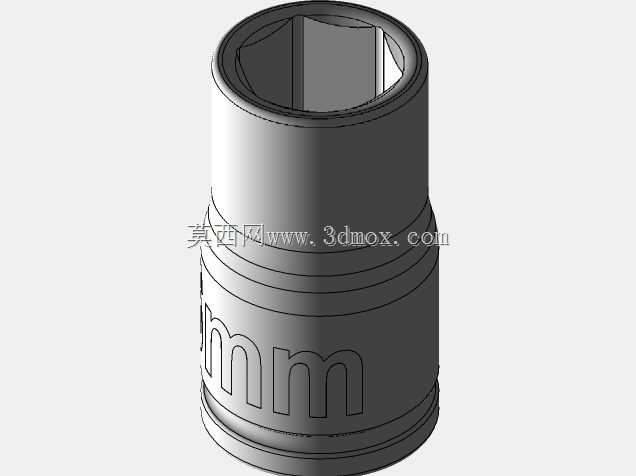

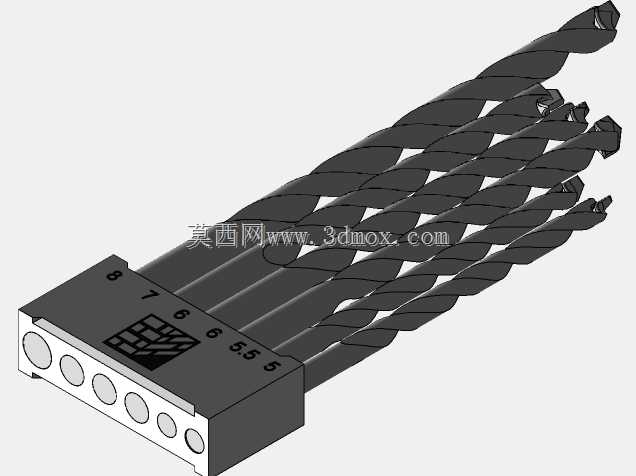

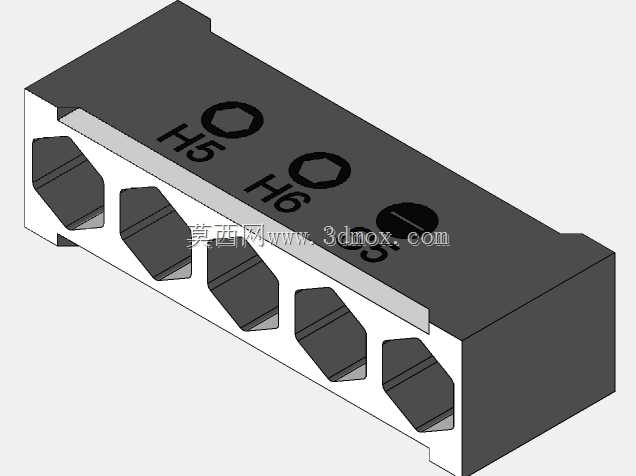

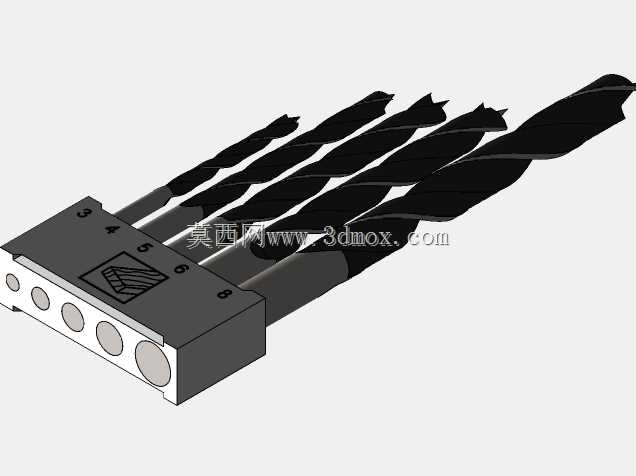

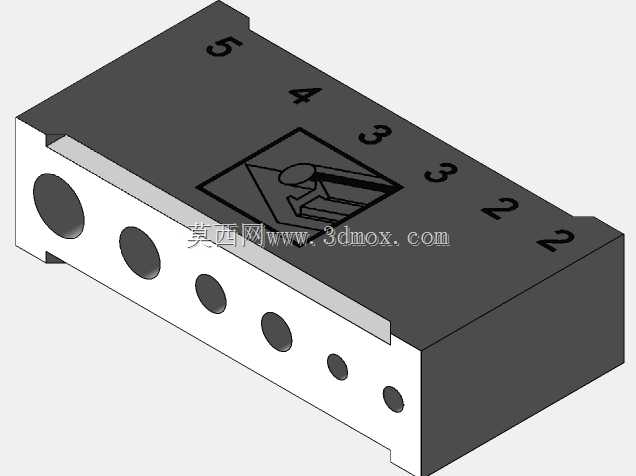

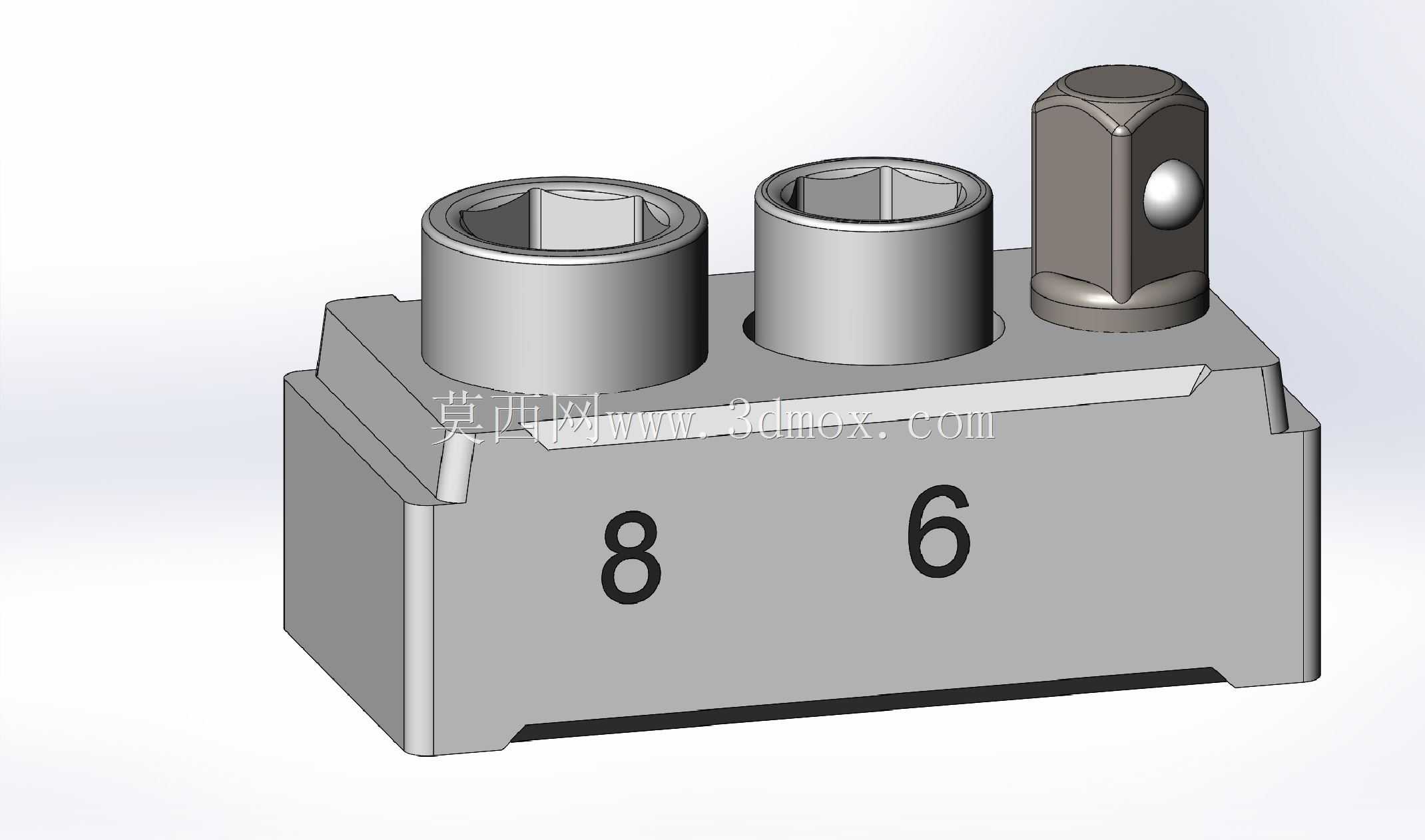

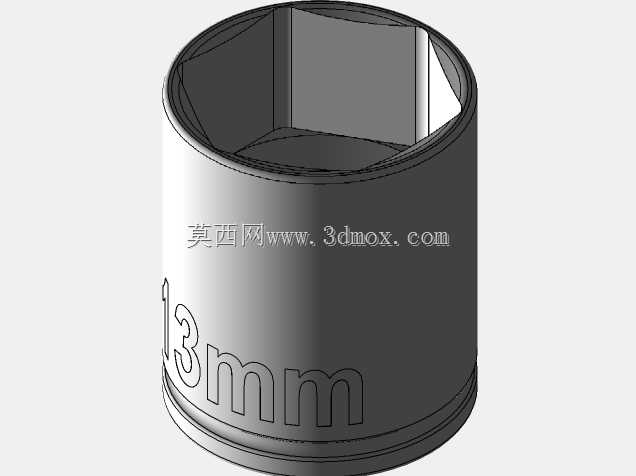

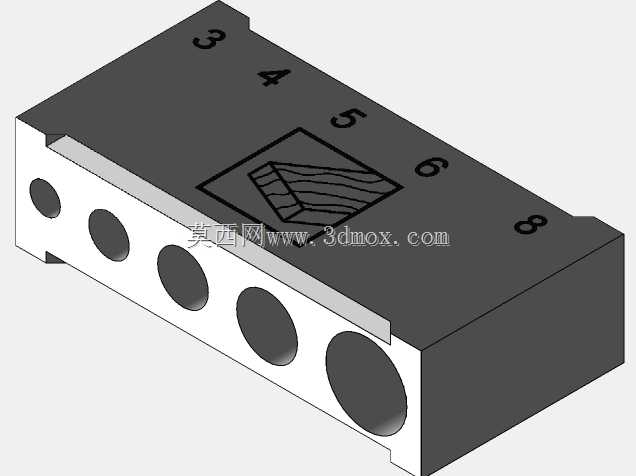

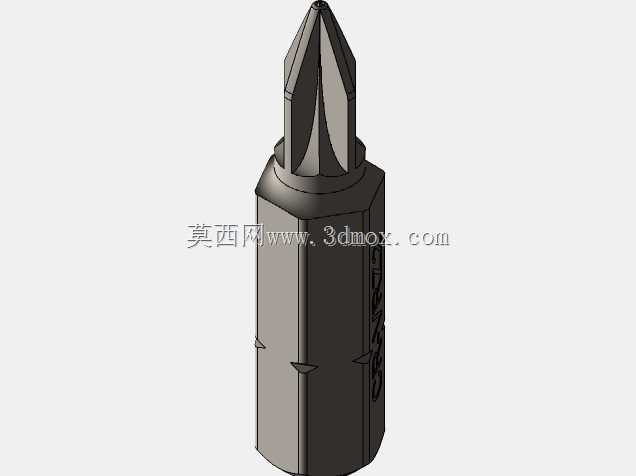

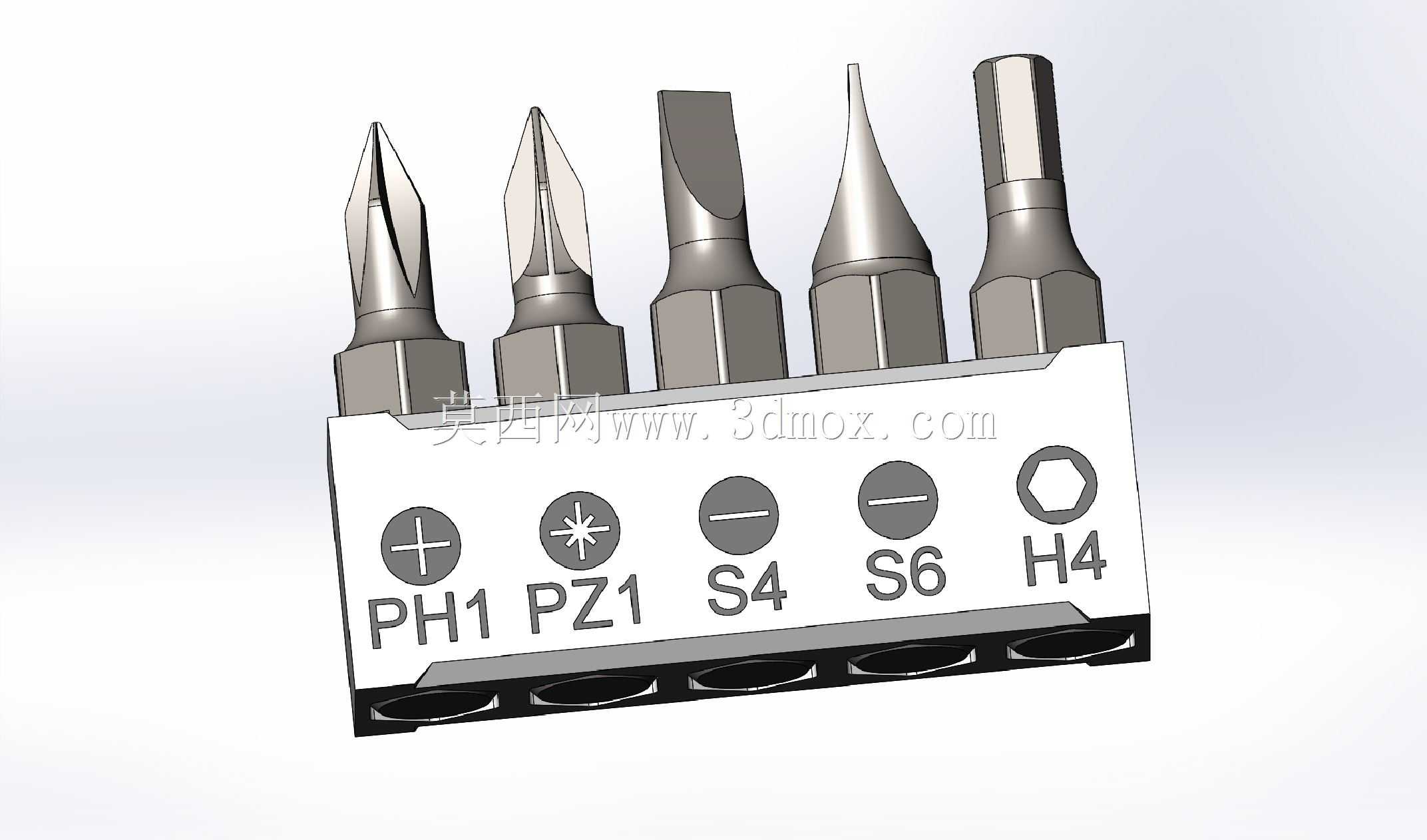

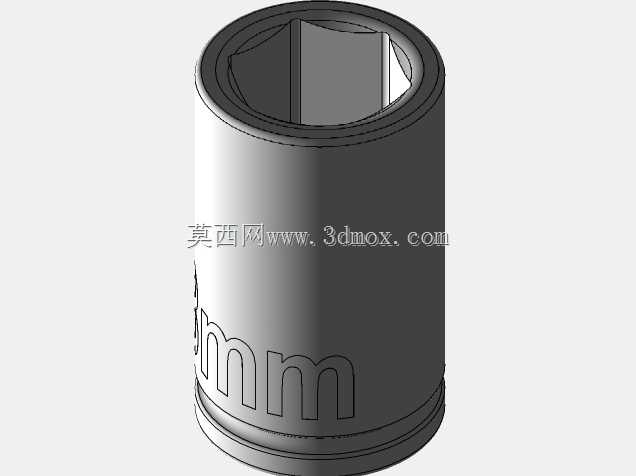

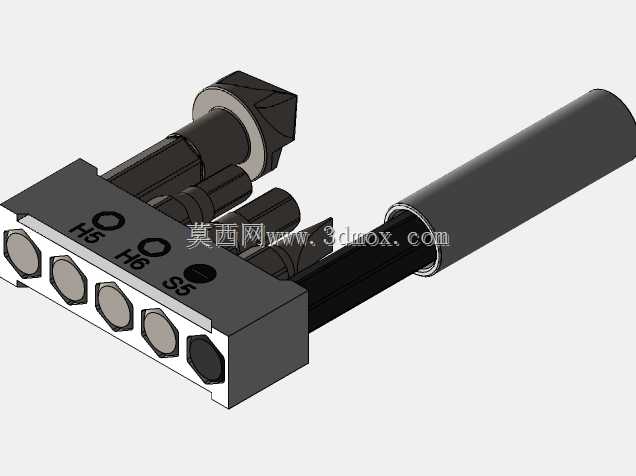

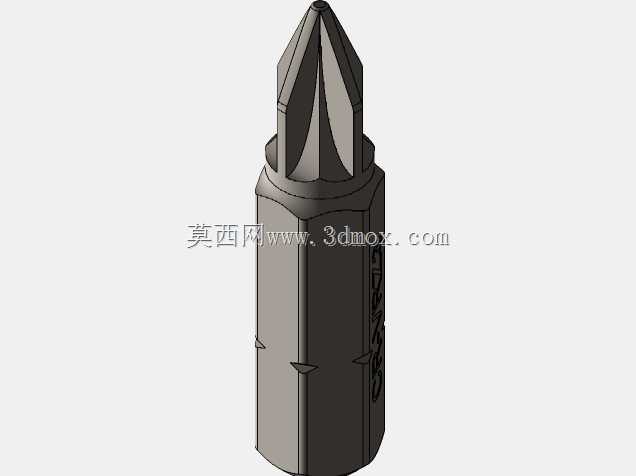

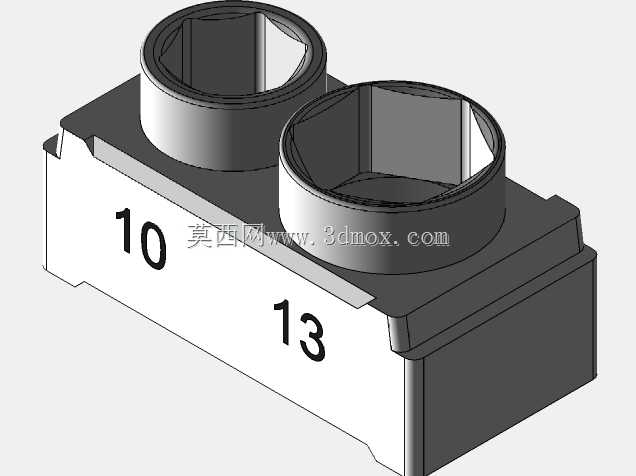

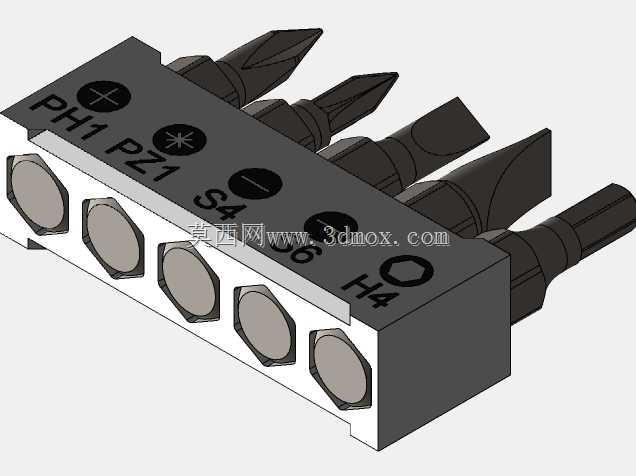

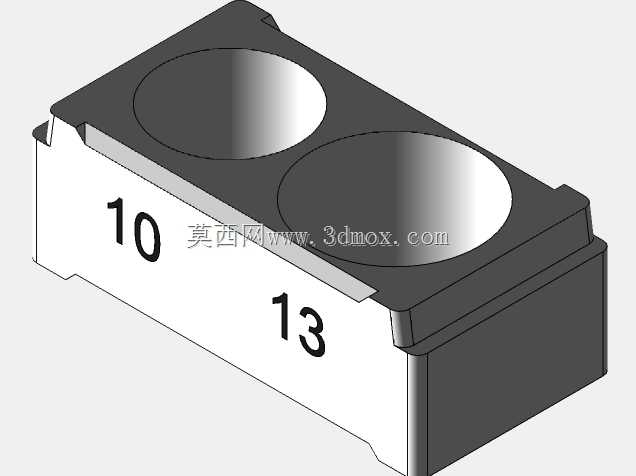

　　哪怕箱内装满金属配件，倒置搬运也不会出现箱盖弹开、配件洒落的问题。箱体正面预留了透明视窗区域，不需要打开箱盖就能快速识别内部存放的配件类型，外出作业携带时可以快速确认是否带齐所需的批头、钻头配件，减少无效开箱检查的时间。视窗内侧的区域做了分层的配件卡位，不同直径的批头、钻头、套筒都有对应的固定槽位，每个槽位的内径根据对应配件的外径做了0.2mm的间隙预留，配件卡入后不会因为搬运晃动出现窜动，也不会因为间隙过小出现取放卡滞的问题。从外形尺寸的边界设计来看，箱体整体轮廓做了全圆角过渡，所有外角的R角都控制在8mm以上，搬运过程中不会因为尖锐棱角刮蹭作业人员的衣物或者皮肤，也能避免磕碰周边设备的漆面。箱体的壁厚做了等厚设计，

　　主体壁厚维持在2.5mm，既保证了整体结构强度，堆叠放置时可以承受3个同规格满装工具箱的重量不会出现壳体塌陷，也不会因为壁厚过大造成整体重量冗余，单人单手提携时的负重压力控制在合理区间。箱体底部做了四个凸起的防滑垫位，放置在光滑的作业台面时不会出现滑动，堆叠存放时上层箱体的底部凹槽可以和下层箱体的顶部凸台对位卡合，堆叠高度达到5层也不会出现滑落偏移。在建模过程中，所有的配合面都做了拔模角度处理，拔模斜度控制在1.5度，完全适配注塑量产的工艺要求，不需要后续额外调整结构就能直接开模生产。锁扣位置做了加强筋布局，加强筋的厚度控制在壁厚的0.6倍，既提升了锁扣位置的抗弯折强度，频繁开合也不会出现断裂，

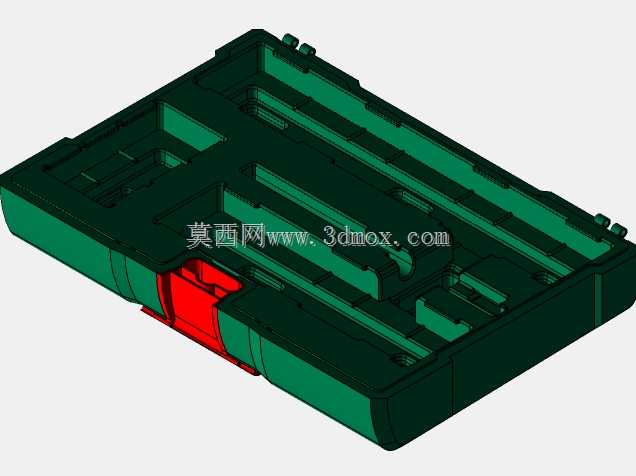

　　也不会因为筋位过厚出现注塑缩痕影响外观。箱体侧面预留了可选配提手的安装位，安装位的孔位做了沉头处理，安装提手后螺丝头不会突出箱体表面，避免搬运过程中刮蹭手部。内部的卡位结构和箱体下壳做了一体化设计，不需要额外加装内衬泡棉就能实现配件的固定，减少了后续组装的工序，也避免了泡棉长期使用出现老化掉屑、污染配件的问题。针对不同的使用场景，这款工具箱的结构也预留了拓展空间，如果需要存放更大尺寸的配件，可以拆除内部的部分卡位隔板，拓展出更大的连续存放空间，适配手动钳子、螺丝刀等更长尺寸工具的存放需求。箱体的材质适配常规的工程PP材质，建模时的壁厚和筋位设计完全匹配PP材料的收缩率参数，量产时的尺寸变形量可以控制在0.3mm以内，扣合位置的配合精度不会因为生产变形出现卡滞或者间隙过大的问题。
