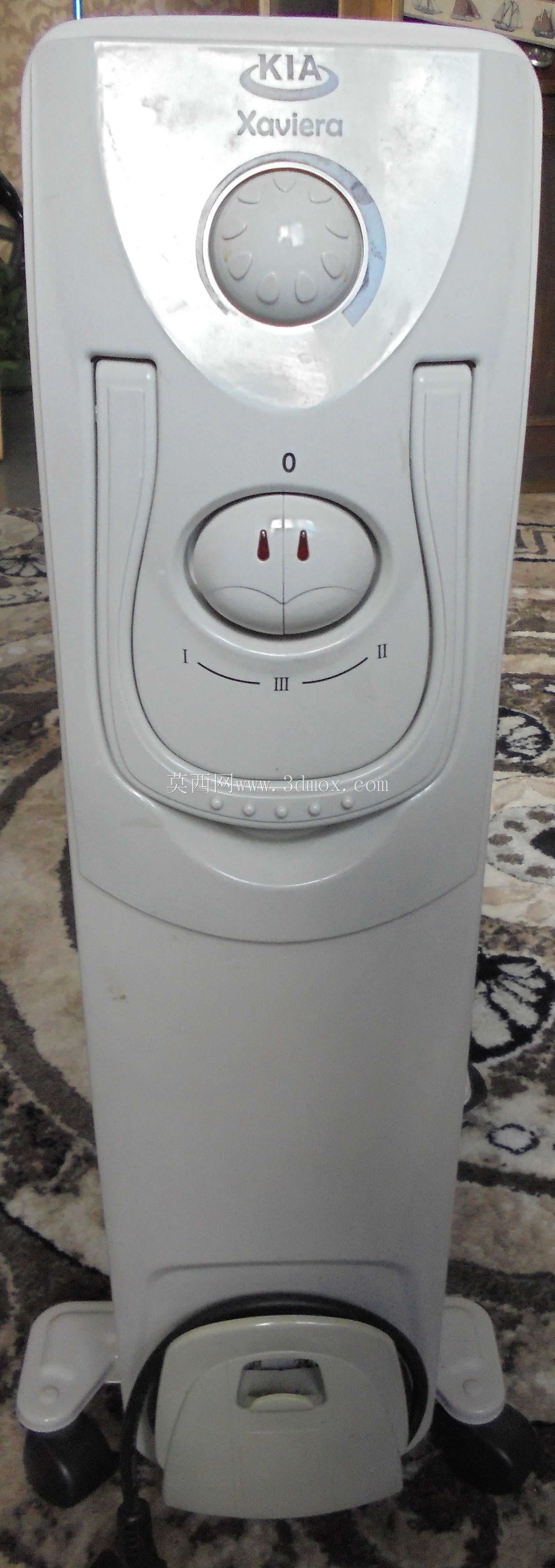

家用充油式电暖器结构三维设计

　　这款充油式取暖设备的三维结构设计，核心围绕民用室内取暖场景的实际使用需求展开，区别于快热式取暖设备的即开即热特性，油汀类产品依靠密封腔体内的导热油作为热媒，通电后加热管对导热油进行升温，热量通过多组叠装的金属散热片与室内空气完成自然对流换热，整体换热过程无强光、无明火，也不会像热风类设备那样快速带走室内空气湿度造成体感干燥，更适合卧室、小型办公室这类需要长时间持续恒温取暖的场景，尤其适配有老人、孩童的家庭使用，避免了高温外露部件带来的烫伤风险。

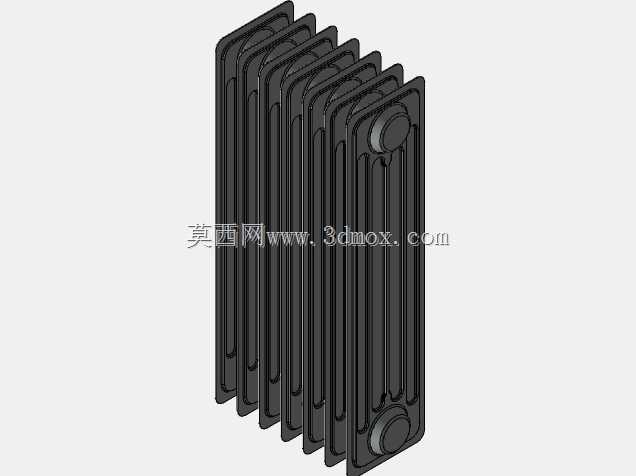

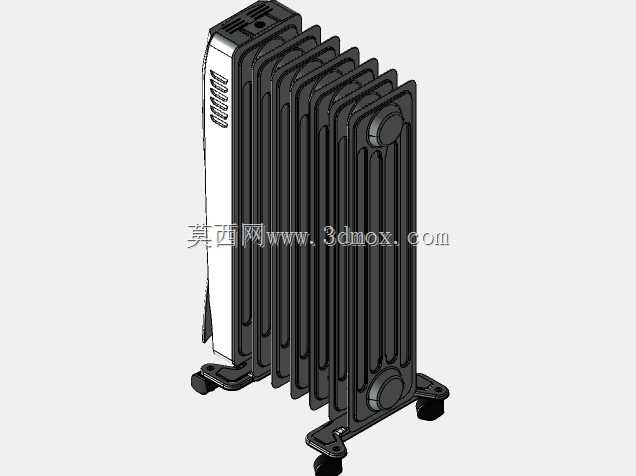

　　从结构设计逻辑来看，整机采用立式多散热片叠装的布局，散热片采用冲压成型的金属片体密封焊接而成，每片散热片都设计有上下贯通的油道，相邻散热片之间预留均匀的空气流道间隙，既保证导热油可以在整个腔体内部完成自然循环，也能让冷空气从散热片间隙底部进入，被加热后从上部自然流出，形成稳定的自然对流循环，不需要额外加装风机组件，运行过程无机械转动噪音，不会干扰休息或者办公。散热片的数量直接决定整机的换热面积，设计时需要根据目标取暖空间的容积匹配对应的散热片组数，避免换热面积不足导致升温速度过慢，或者换热面积过大造成不必要的材料浪费与成本抬升。

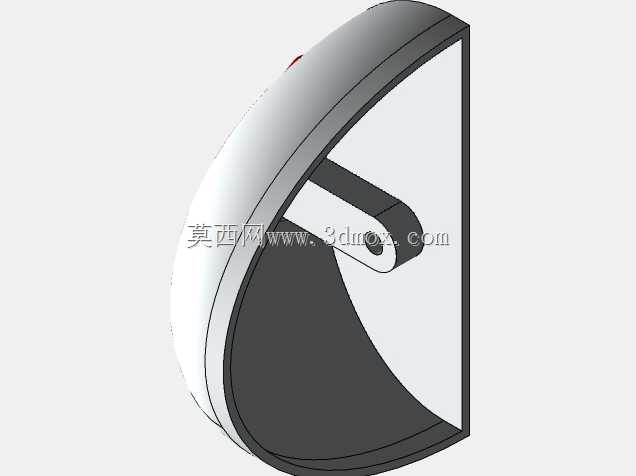

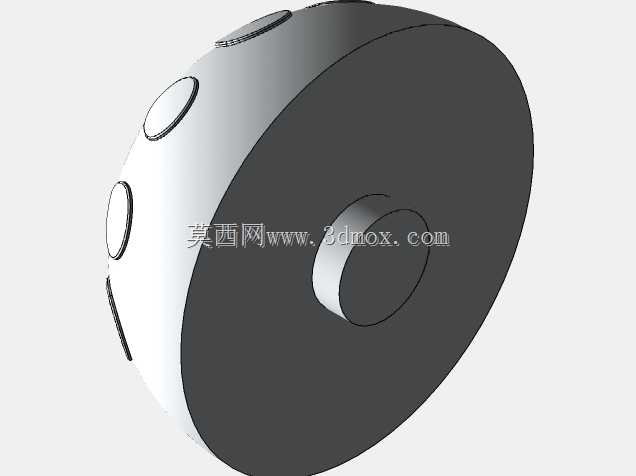

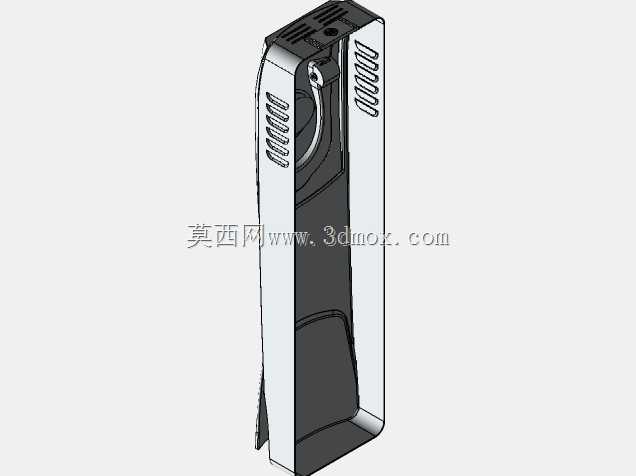

　　整机的控制端集成在机身侧部的控制腔体内，这个区域将温控调节组件、电源开关、过热保护元件全部集成在独立的密封腔室中，和导热油的密封腔体完全隔离，既避免导热油渗漏影响电气元件的绝缘性能，也方便用户在站立状态下完成档位调节、温度设定的操作，不需要弯腰或者俯身操作。控制腔体的外壳采用阻燃耐高温的工程塑料材质，表面做防滑的纹理处理，调节旋钮的阻尼设计经过匹配，转动时的段落感清晰，用户可以直观感知调节的档位区间，温控组件的探头直接贴合在油道外壁，能够精准感知导热油的实时温度，当油温达到设定阈值时自动切断加热回路，避免油温持续升高造成腔体压力过大的安全隐患，同时在腔体内部还设置有二级过热保护结构，一旦主温控失效，温度达到安全上限时会直接熔断供电回路，杜绝起火风险。

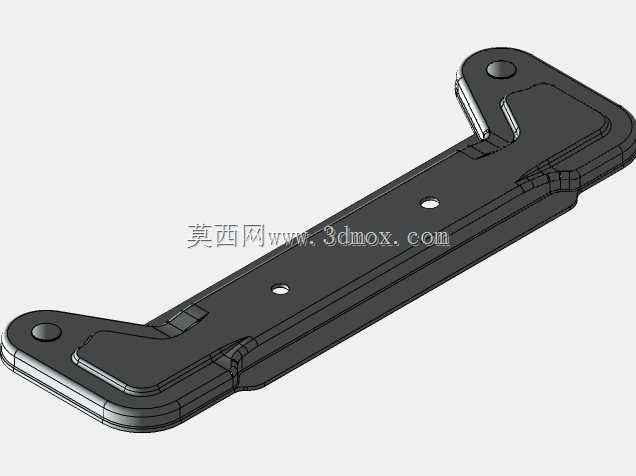

　　机身底部的支撑结构采用前后分体式的支脚设计，其中两个支脚集成了万向脚轮组件，另外两个支脚为固定支撑，脚轮的安装位置经过重心匹配，保证整机在移动时不会出现侧翻，脚轮采用软质橡胶材质，在木质地板、瓷砖地面移动时不会刮花地面，也不会产生滚动噪音。支脚和散热片底部的连接采用卡扣加紧固件的双重固定方式，既可以在生产装配时快速定位，也能保证长期使用后不会因为热胀冷缩出现连接松动的问题。机身底部还预留了电源线的收纳结构，在非取暖季收纳设备时，可以将电源线缠绕在底部的绕线结构上，避免电源线散乱造成损坏。

　　整机的外形尺寸设计充分考虑民用住宅的摆放边界，机身厚度控制在较小的区间，既可以贴墙摆放减少空间占用，也不会因为厚度过大导致通行受阻，机身的边角全部做圆弧过渡处理，避免尖锐边角在人员走动时造成磕碰。散热片的顶部设计有一体化的置物挂架结构，可以在取暖时用来烘干小件的衣物、毛巾，但是结构设计上特意预留了足够的安全间隙，避免织物直接贴附在散热片表面造成局部过热，杜绝织物被烤焦甚至引燃的风险。整个密封油腔在设计时经过压力校核，保证导热油在加热升温膨胀时，腔体有足够的冗余空间容纳体积变化，不会出现密封失效漏油的问题，所有的焊接位置都做了圆滑过渡处理，减少应力集中的问题，延长设备的整体使用寿命。
