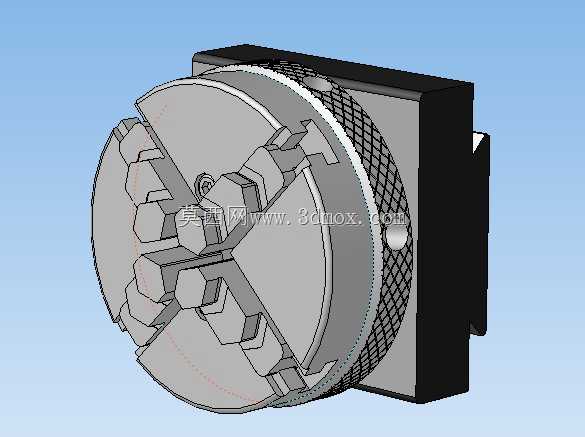

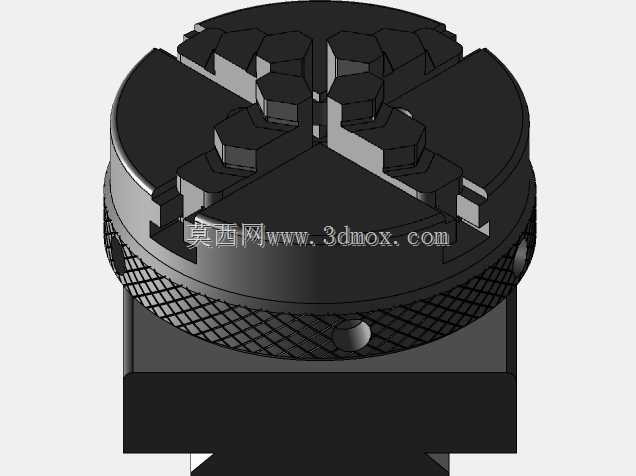

带燕尾榫安装结构的心轴式四爪卡盘

　　在精密回转加工、小型工装夹持以及检测工位的工件装夹环节里，卡盘作为核心夹持部件，其安装适配性与夹持可靠性直接决定了加工或检测的精度上限。这款带燕尾榫安装结构的心轴式四爪卡盘，针对需要快速定位、高刚性装夹的小型回转类工位做了定向结构优化，区别于传统法兰盘安装的三爪自定心卡盘，它的安装基准采用燕尾榫结构，能够在配套的燕尾导轨上实现快速滑移定位，不需要反复打表找正安装面，在多工位流转的小型专用机床、精密检测台架上使用时，能大幅缩短工装切换的辅助时间。

　　从功能特性来看，四爪单动的结构设计让它既可以装夹截面为正圆形的常规回转工件，也能对方形、异形截面的小型零件进行独立找正装夹，每一个卡爪都可以单独调整行程，适配不同偏心量的工件装夹需求，卡爪的夹持面做了阶梯式防滑齿结构，在夹持硬度较低的有色金属工件或者薄壁件时，可以通过调整单爪的进给量来控制夹持力，避免工件装夹变形。心轴部分的设计兼顾了回转精度与安装刚性，心轴的回转基准面与卡盘本体的端面垂直度控制在微米级，当卡盘随主轴做高速回转时，不会因为基准偏差产生过大的端面跳动，保障加工过程中的切削稳定性。

　　设计思路上，这款卡盘没有沿用通用卡盘的大尺寸法兰安装结构，而是将安装接口改为标准燕尾榫，主要是为了适配小型模块化工装系统的安装需求——在很多小型精密加工单元里，工装的安装基准统一采用燕尾榫接口，不同功能的夹持组件可以在同一根燕尾导轨上快速更换，不需要重新加工安装法兰或者配打连接销孔。卡盘本体的外圈做了滚花设计，在手动微调卡盘位置或者手动锁紧卡盘时，能够提供足够的摩擦力，不需要额外借助扳手就能完成初步锁紧，适合频繁调整的工位使用。卡盘的内部传动采用丝杠副结构，每一个卡爪对应一根独立的调整丝杠，丝杠的螺距经过优化，既保证了微调时的进给精度，也能在锁紧后提供足够的自锁力，避免切削过程中卡爪松动导致工件飞出。

　　从安装边界与尺寸参数来看，这款卡盘的夹持端直径为65mm，属于小型精密卡盘范畴，适合装夹直径在60mm以内的小型工件，燕尾榫安装部分的尺寸符合小型模块化工装的通用燕尾标准，安装时只需要将燕尾榫滑入配套导轨的对应位置，拧紧侧面的锁紧螺钉就能完成固定，不需要额外设计转接法兰。卡盘的整体轴向长度经过压缩，在安装到小型主轴或者检测转台时，不会因为悬伸过长导致刚性下降，心轴部分的内孔可以穿过细长类工件，实现长轴类零件的贯穿装夹，拓展了卡盘的装夹适配范围。在实际使用场景中，这类卡盘常被用在小型精密车床的主轴端、光学检测设备的回转工作台、小型磨床的工件夹持端，尤其是在需要频繁更换夹持工装的小批量精密加工场景下，燕尾榫安装的快换特性能够有效提升设备的稼动率，四爪单动的结构也能覆盖更多异形工件的装夹需求，不需要为特殊截面的工件定制专用夹具，降低了工装投入成本。在结构细节上，卡盘的所有运动配合面都做了防尘处理，燕尾榫的配合间隙可以通过侧面的镶条进行调整，长期使用出现磨损后，不需要更换整个卡盘，只需要调整镶条就能恢复安装精度，卡爪的夹持面经过淬火处理，耐磨性优异，长期反复装夹工件也不会出现明显的磨损凹陷，保障夹持精度的长期稳定性。
