便携多功能可调式随身快拆扳手结构设计

　　这款随身可调扳手的结构设计，核心瞄准户外作业、日常随身维保、狭小空间拆装这类常规扳手覆盖不到的使用场景，区别于传统固定开口扳手、活动扳手的大体积设计，整体做了钥匙扣式的一体化集成，能直接挂在钥匙串、工具挂扣上随身携带，不会额外增加携行负担，遇到突发的紧固件拆装需求时不用往返工具柜取件，能大幅提升零散维保作业的响应效率。

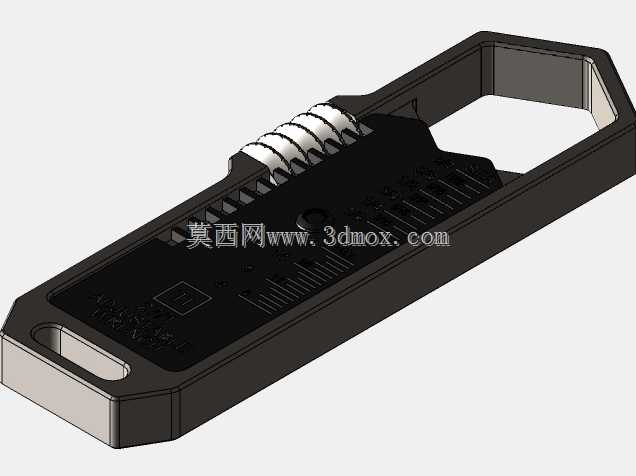

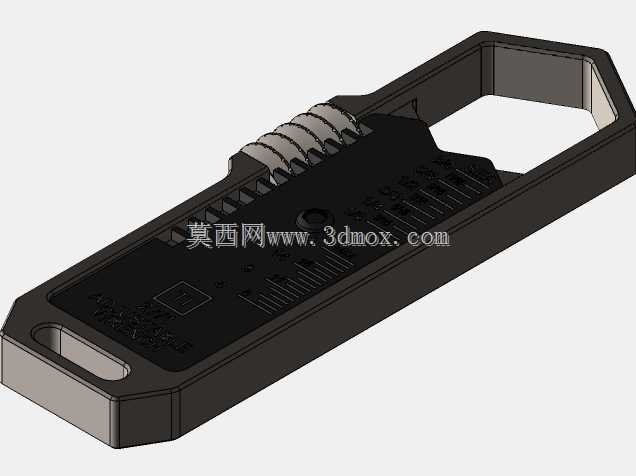

　　从功能特性来看，这款扳手摒弃了传统活动扳手的蜗轮调节结构，采用侧边棘齿卡位的调节方式，调节行程覆盖常用的小规格外六角紧固件尺寸范围，扳口卡位处做了防滑齿形设计，拧动紧固件时能卡紧六角面，不会出现打滑磨圆螺帽的问题，扳体上集成的公制刻度标尺，能在没有量具的场景下快速测量小尺寸零件的长度、外径参数，满足临时尺寸核验的需求；扳体端部的挂孔除了穿挂钥匙环，还能配合细杆做加力杆使用，应对扭矩要求稍高的拆装场景，扳体上的六角形开孔还能适配对应规格的外六角螺栓，做应急固定卡位使用，整体功能没有冗余设计，每一处结构都对应实际使用中的高频需求。

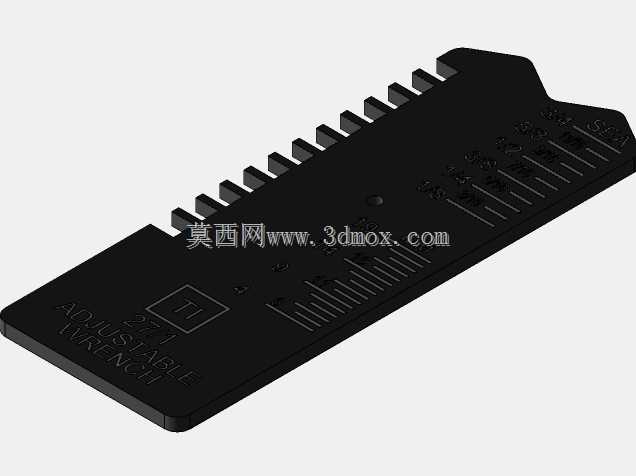

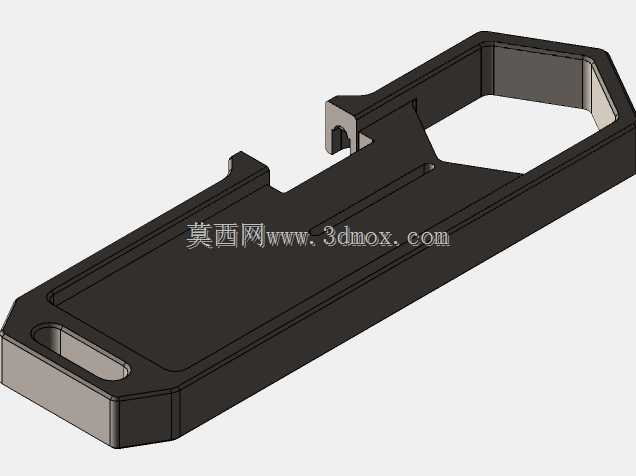

　　设计思路上，整体采用对称式的金属框架内嵌高强度工程塑料主体的结构，外层金属框架承担拧动时的主要扭矩载荷，避免塑料主体受力开裂，内嵌的塑料件做棘齿卡位槽、刻度标识的载体，既能降低整体重量，也能避免金属件直接接触造成的螺帽表面刮伤；调节结构采用弹簧顶珠卡位的方式，推动扳口滑块时能逐档卡入对应尺寸的卡位槽，调节时不需要额外的锁止操作，推动到对应尺寸后自动锁止，单手就能完成尺寸调节，适合高空作业、单手持物作业这类只能腾出一只手操作的场景。

　　外形尺寸与安装边界方面，整体长度控制在常规折叠钥匙的长度范围内，厚度不超过10mm，边缘全部做了R角钝化处理，放在口袋里不会剐蹭衣物或者皮肤，扳口的最大开口尺寸覆盖日常常见的小规格螺栓、螺母，调节滑块的行程做了硬限位，避免调节超程导致滑块脱落，棘齿的齿距做了细化处理，每一档调节的尺寸增量控制在1mm以内，能适配更多非标准规格的小紧固件；扳体表面的刻度做了凹刻填漆处理，长期摩擦使用也不会出现标识磨损脱落的问题，金属框架的表面做了哑光防锈处理，潮湿环境下使用也不会轻易生锈，整体结构没有易脱落的小零件，长期随身携行也不会出现零件丢失导致功能失效的问题。

　　从实际使用的适配场景来看，除了日常的家电拆装、自行车维保、户外装备调试这类民用场景，也能满足设备维保人员随身应急使用的需求，在设备内部狭小空间操作时，薄型的扳体能伸入常规扳手无法进入的缝隙位置，完成紧固件的松紧操作，相比套装式的小型六角扳手，这款集成式的设计不需要携带多个规格的扳手，单把就能覆盖常用尺寸，大幅减少随身工具的携带数量。结构建模过程中，对扳口的受力位置做了应力校核，确保在额定扭矩下不会出现扳口变形、断裂的问题，卡位棘齿的角度做了优化，调节时顺畅不卡滞，受力时不会出现跳档滑脱的问题，整体的装配间隙控制在0.1mm以内，滑块调节时没有明显的松旷量，操作手感紧实不松散。
