卡赫吸尘器适配快装固定卡扣结构

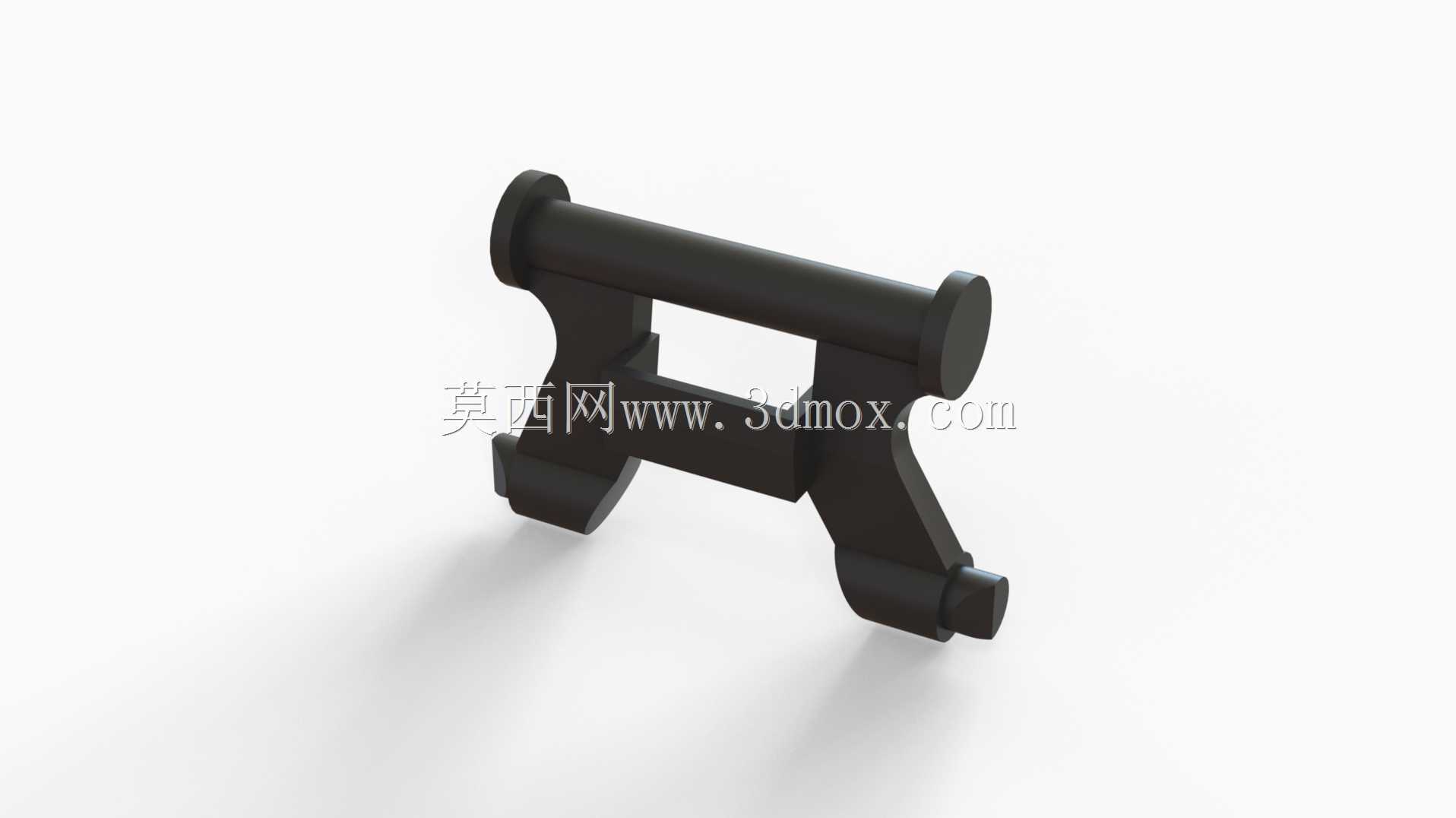

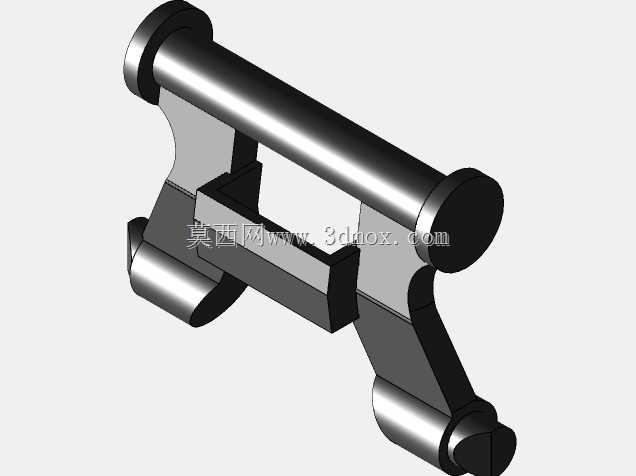

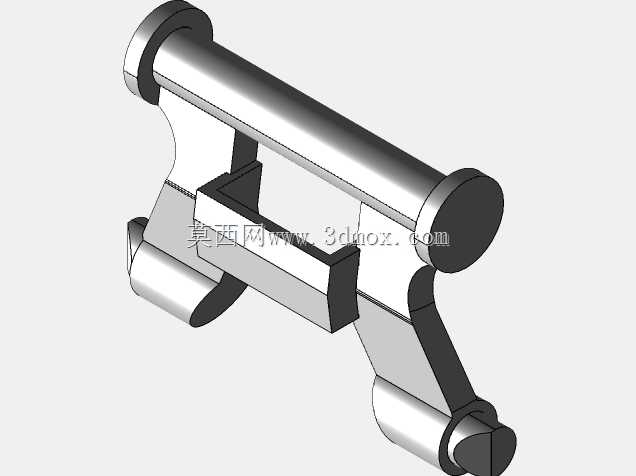

　　日常商用及家用清洁场景里，立式吸尘器的附件快换结构损耗率一直居高不下，尤其是连接延长杆与吸头、主机的快夹部件，长期反复扳动、受拉扯力与环境温度变化影响，原配件的应力集中位置很容易出现脆断裂损，一旦损坏整机会出现附件连接松脱、吸口漏风的问题，直接影响清洁作业的吸力表现与操作连贯性。这款快夹结构就是针对这类易损场景做的适配设计，核心作用是实现吸尘器杆体与对应附件的快速卡接锁定，替代断裂失效的原厂配件，满足3D打印自制替换件的实际使用需求。从结构设计逻辑来看，整个快夹采用对称式受力布局，主体为横向的握持受力梁，两端设置同轴的圆柱转轴位，刚好可以嵌入杆体对应的安装槽内，实现快夹的翻转扳动动作；梁体向下延伸出两个对称的卡钩臂，

　　卡钩末端做了带导向斜面的卡止凸台，当扳动快夹下压时，卡钩会顺着杆体的导向面滑入附件对应的卡槽内，到位后凸台卡入卡槽的止位台阶，实现轴向的拉扯锁定，此时横向梁体刚好贴合杆体表面，不会突出过多影响握持手感；向上扳动梁体时，卡钩随转轴转动向外脱出，即可快速拆卸更换吸头、延长杆等附件。设计过程中特意对原配件的断裂位置做了结构优化，原结构在卡钩臂与横梁连接的转角处做了直角过渡，长期受扳动力时应力集中系数过高，反复受力后容易从转角处开裂，这款结构在转角位置做了均匀的圆角过渡，同时适当增加了卡钩臂的截面厚度，在不影响安装空间的前提下提升了结构的抗疲劳强度，适配常用的PLA、PETG等3D打印材料的成型特性，打印完成后不需要做额外的攻丝、

　　粘接等后处理，直接卡入原有安装位即可使用。安装边界方面，两端转轴的同轴度公差控制在0.1mm以内，确保扳动时没有卡滞感，转轴直径与原有安装孔的配合采用间隙配合，单边间隙留0.15mm，既不会因为间隙过大出现快夹晃动松旷，也不会因为间隙过小导致安装困难或者温度变化后出现胀死的问题；卡钩的卡入深度设计为2.5mm，既保证足够的锁定拉力，避免使用过程中受拉扯意外脱开，也不会因为卡接过深导致扳动解锁需要的力度过大，影响操作手感；整个快夹的最大外轮廓宽度与原有杆体的握持直径保持一致，安装后不会出现突出的棱角，操作时握持杆体不会有硌手的问题。从实际使用的受力角度分析，清洁作业中快夹主要承受的是杆体与附件之间的轴向拉扯力，

　　正常使用时的拉力一般不超过50N，优化后的卡钩结构在常规打印填充率下，极限拉脱力可以达到200N以上，完全覆盖日常使用的受力需求，甚至可以承受一定的意外拉扯冲击，不会轻易断裂。同时卡钩的导向斜面做了15度的倾斜角，安装附件时不需要刻意对准，只要将附件推入杆体连接位，快夹的卡钩就会顺着斜面自动滑入并锁定，操作时不需要额外调整对位，单手即可完成附件的拆装动作，和原厂配件的操作逻辑保持一致，不需要改变用户的使用习惯。针对塑料件长期使用的磨损问题，卡钩与卡槽接触的止位面做了小面积的平面设计，避免线接触导致的局部磨损过快，延长配件的使用寿命；转轴位置的接触面也做了减摩处理，打印时适当提高表面光洁度，减少长期扳动的磨损量，避免转轴磨细后出现快夹松脱的问题。整个结构没有复杂的曲面或者倒扣，采用FDM3D打印时不需要添加支撑，摆放时将横梁的平面贴紧打印平台即可直接打印，成型后没有支撑拆除的毛刺，表面质量可以直接满足使用要求，不需要额外的打磨处理，对于普通用户来说自制替换的门槛很低，只需要准确测量原有配件的安装尺寸，就可以直接打印使用，解决原厂配件采购周期长、成本高的问题。
