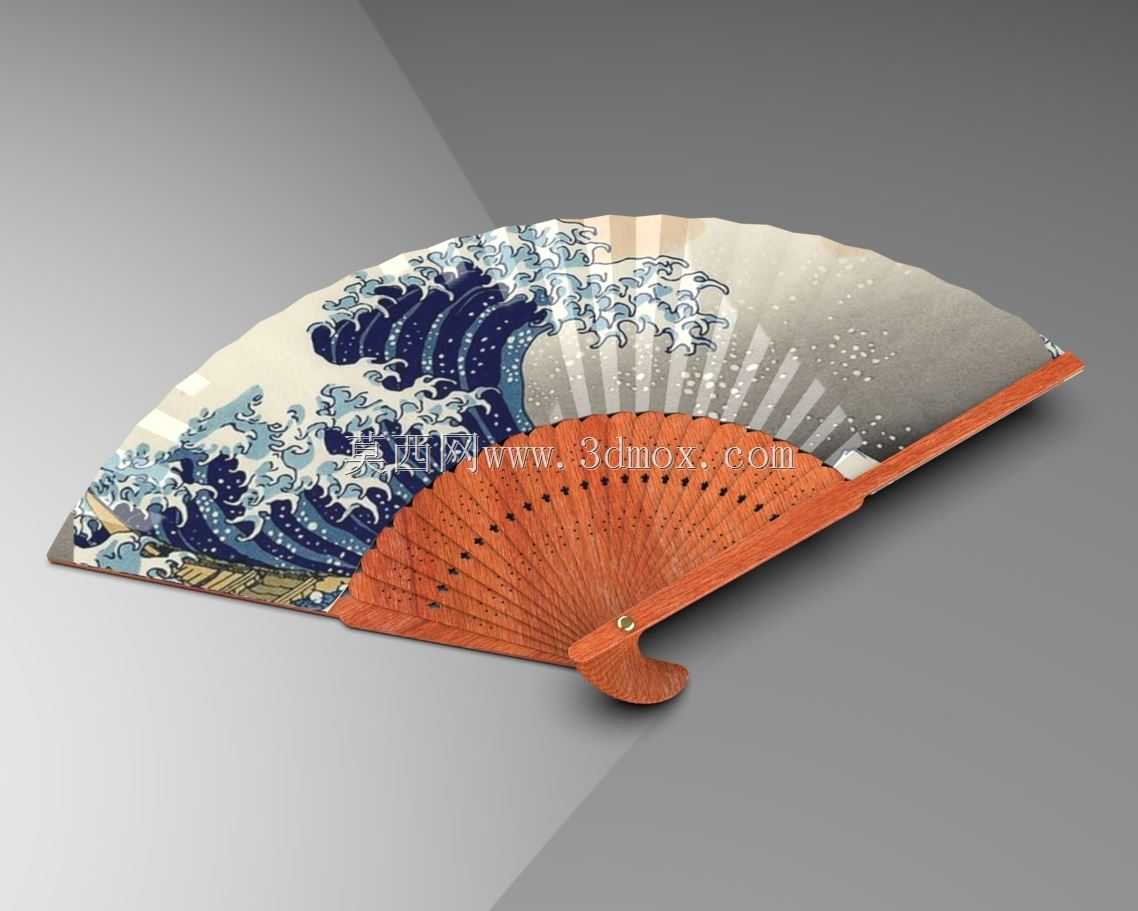

日式神奈川浪纹折叠手持折扇结构设计

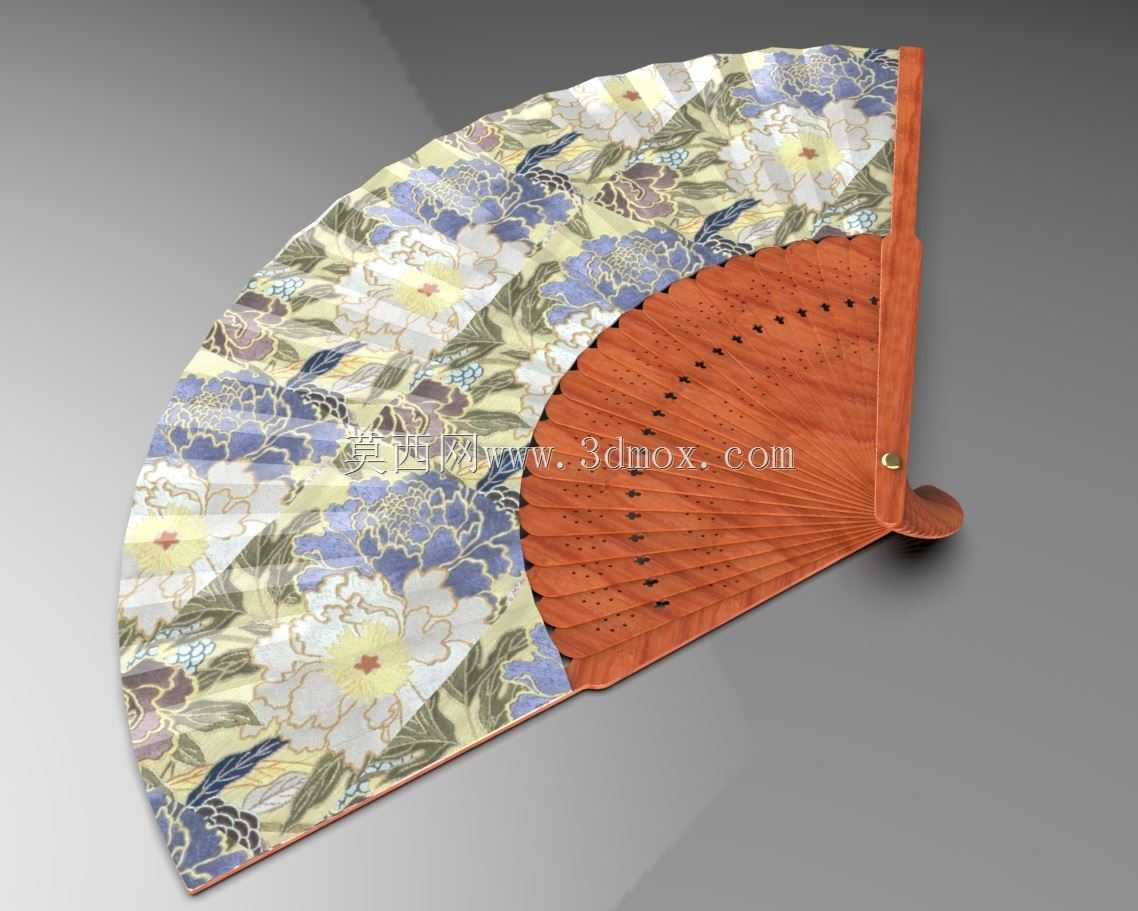

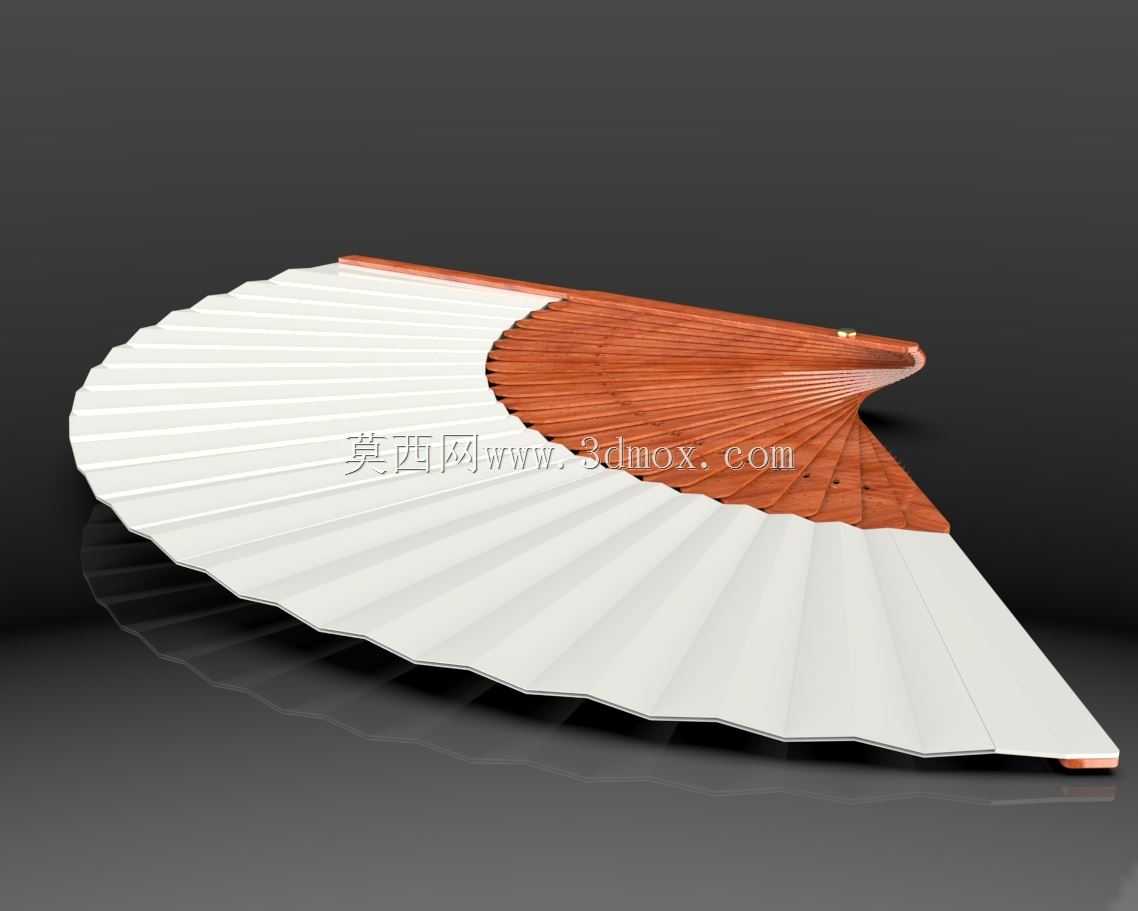

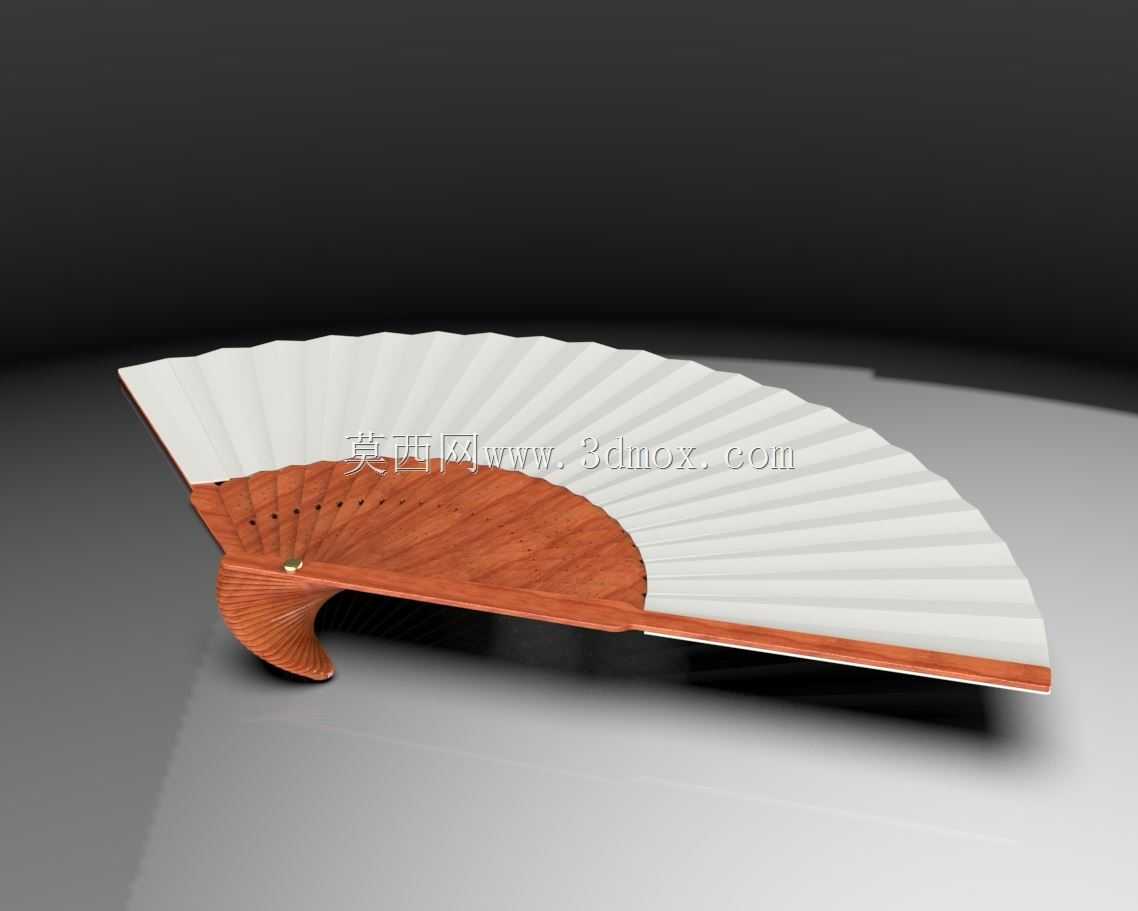

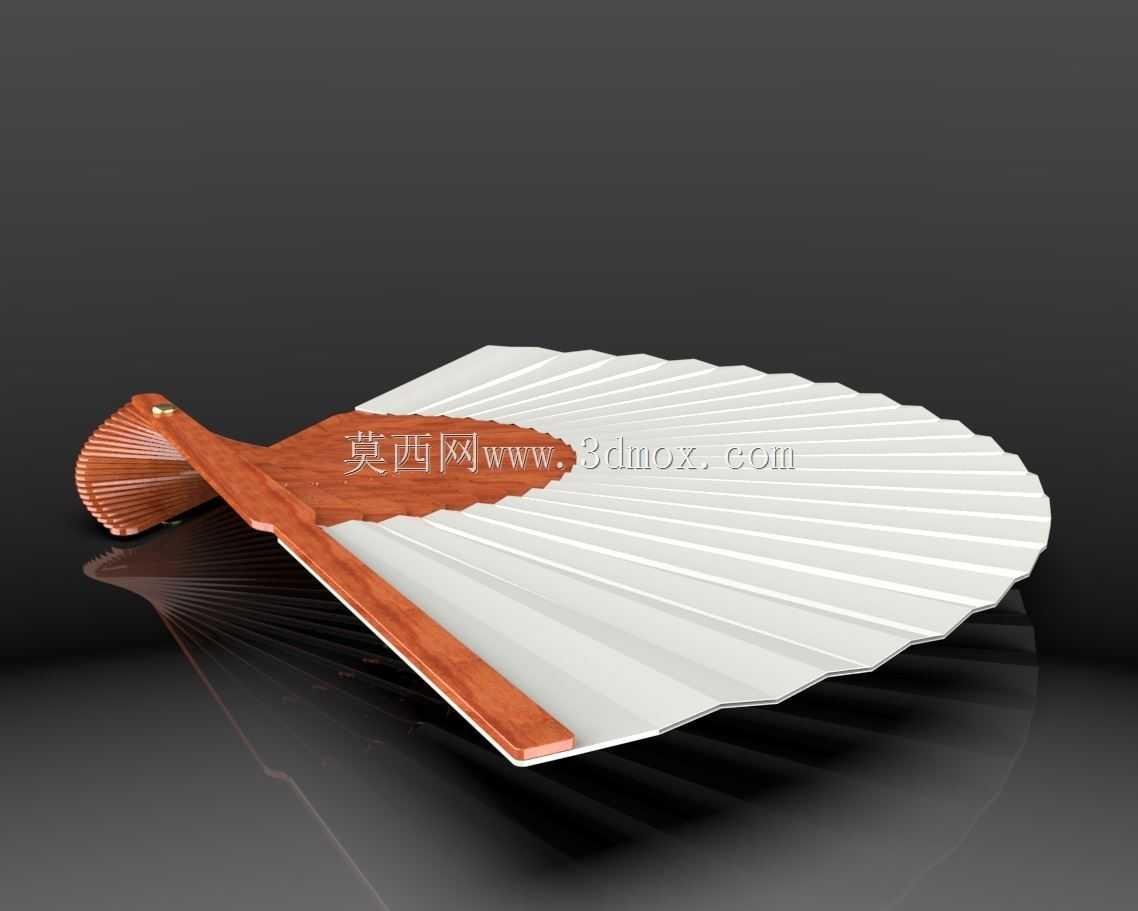

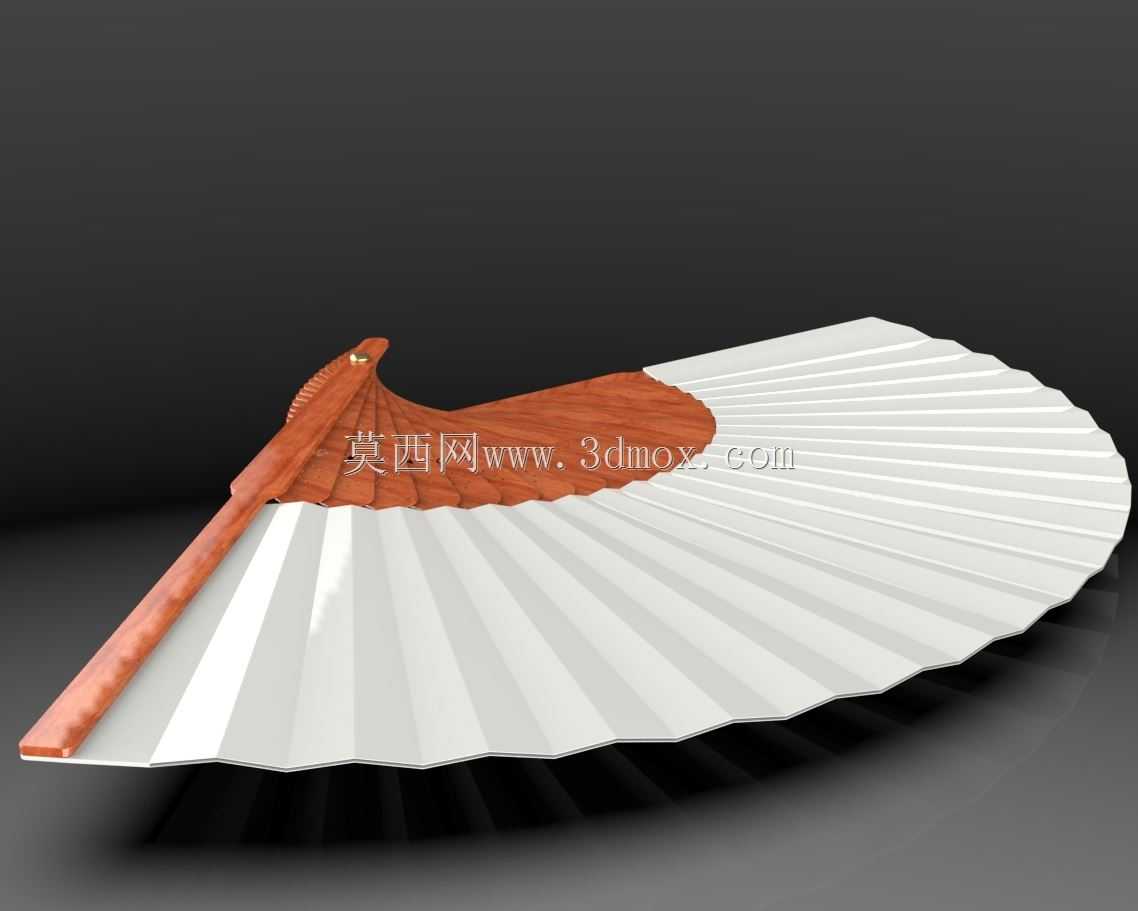

　　这款折叠手持折扇的结构设计，核心围绕便携收纳与展开使用的双工况需求做适配，日常可作为随身纳凉器具、国风或日式主题活动的搭配配饰，也可作为文创周边、传统工艺展示的具象载体，适配文旅周边开发、传统日用品结构复刻、影视道具建模等多个场景。从结构逻辑来看，其采用多段式扇骨叠加枢轴铰接的经典折叠结构，所有扇骨在收拢端通过单一铆钉枢轴做同轴铰接，每根扇骨可绕枢轴做定角度转动，完全收拢时所有扇骨层叠对齐，整体轮廓仅为单根扇骨的厚度加扇面折叠后的堆叠厚度，可轻松放入随身包袋、甚至常规尺寸的衣兜内，完全展开时扇骨沿枢轴均匀排布，形成接近160度的展开扇面，扇面绷紧后形成稳定的弧形导风面，挥动时可引导气流沿扇面法向送出，形成稳定的纳凉风感。

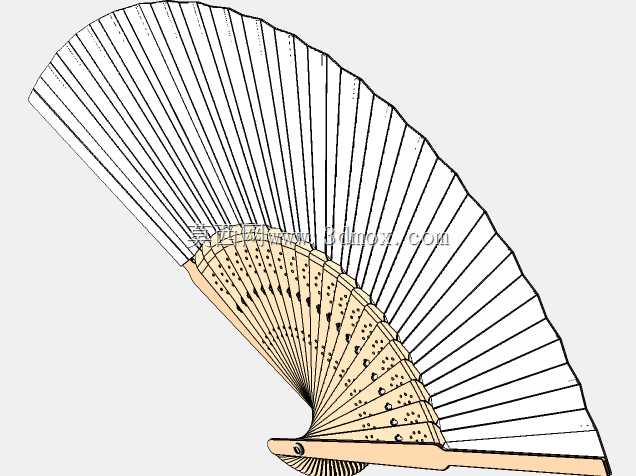

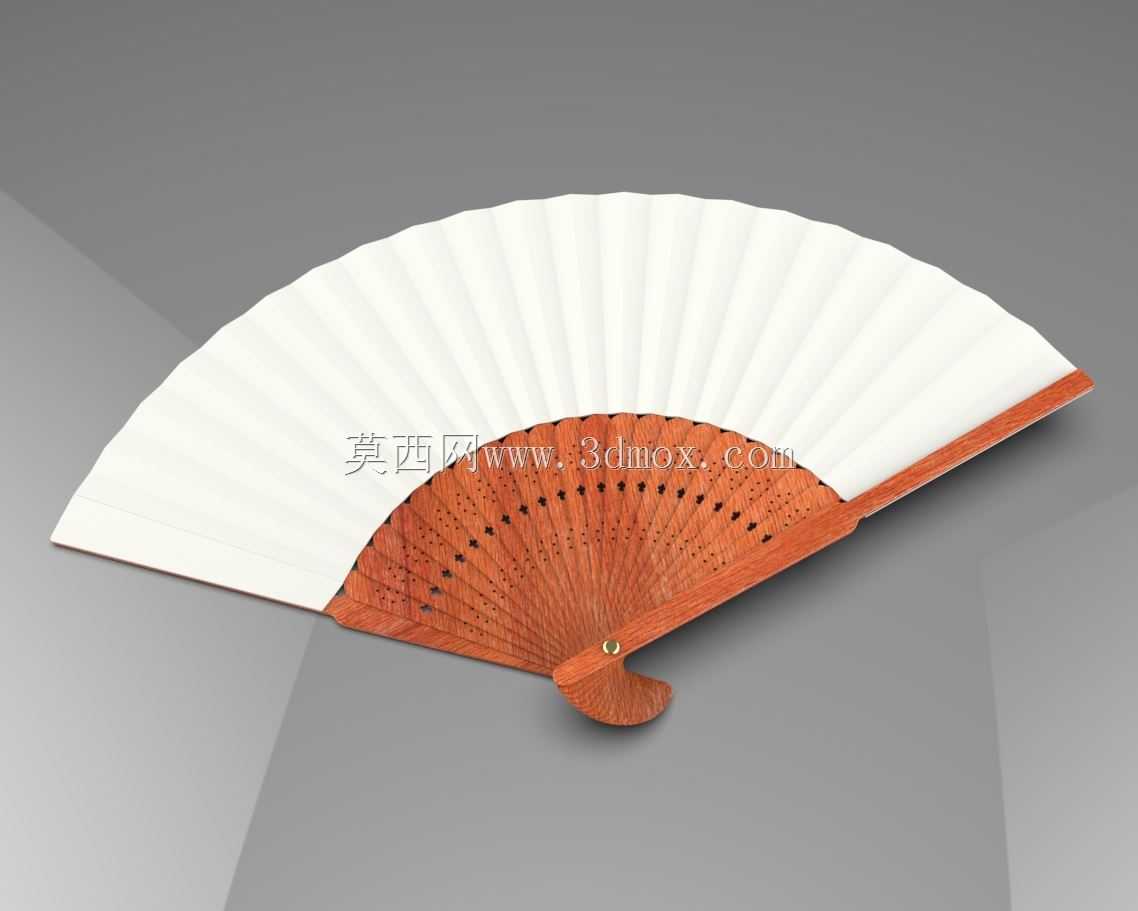

　　设计过程中首先确定了扇骨的排布逻辑，靠近枢轴位置的扇骨叠放间隙做了0.15mm的公差预留，避免多次开合转动后扇骨摩擦卡滞，最外侧的两根大骨做了加厚处理，厚度比内部小扇骨多出1.2mm，收拢时作为整体的夹持外框，保护内部的薄扇面与细小扇骨不会被挤压变形，大骨的手持末端做了圆弧收边与下沉式指槽设计，单手握持时食指与拇指可自然卡在指槽位置，挥动施力时不会出现打滑脱手的情况。扇面采用韧性较强的薄质基材建模，每一档扇骨对应扇面的折叠压痕位置做了定位贴合设计，扇面与扇骨的粘接点位设置在每根扇骨的中上部，避开枢轴附近的转动干涉区域，确保扇面随扇骨开合时不会出现拉扯起皱、粘接脱开的问题。

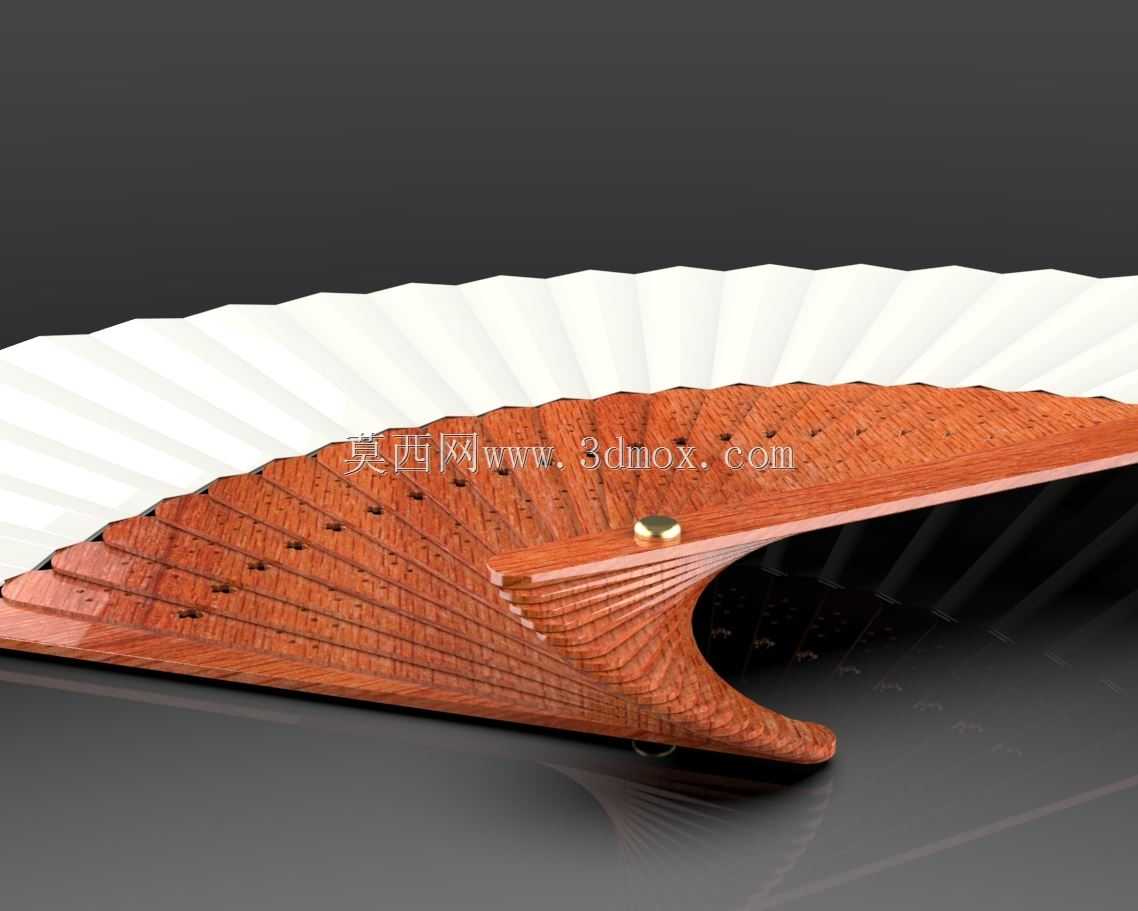

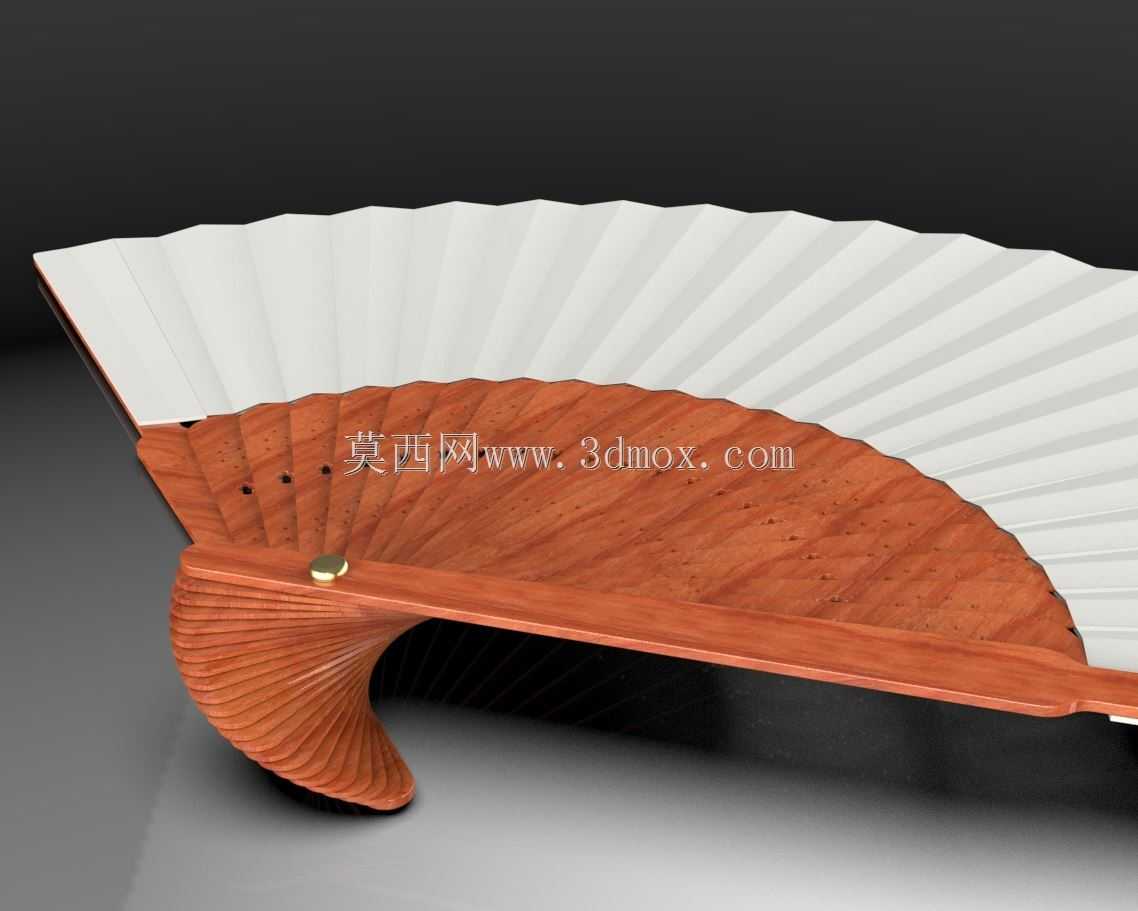

　　从安装边界与尺寸适配来看，完全收拢状态下整体长度控制在210mm左右，最大宽度32mm，厚度18mm，适配常规的扇套、随身收纳袋的尺寸规格；完全展开状态下扇面横向最大跨度380mm，纵向高度210mm，扇面有效导风面积约0.06平方米，单人手持挥动时的送风范围可覆盖头肩区域，满足日常纳凉的使用需求。枢轴位置的铆钉采用沉头设计，两端与外侧大骨的表面齐平，不会出现凸起剐蹭衣物、勾扯丝线的问题，铆钉的预紧力经过适配调整，既可以让扇骨在任意展开角度保持定位，不会出现自行收拢的情况，又不会因为预紧力过大导致开合手感生涩。扇面的图案印刷区域做了边界预留，距离扇骨外边缘保留5mm的留白粘接区，避免图案延伸到粘接位置导致粘接强度下降，同时扇面的上下边缘做了包边处理建模，提升扇面反复折叠后的抗撕裂性能，延长整体使用寿命。

　　在结构细节处理上，每根小扇骨的侧边都做了微小的倒角处理，避免开合过程中扇骨侧边切割扇面，同时减少扇骨之间的摩擦阻力，提升开合的顺滑度。扇骨的材质适配可选用竹木、工程塑料、薄金属片等多种材料，建模时的壁厚参数针对不同材质做了通用化适配，若采用竹木材质，小扇骨厚度设置为1.2mm即可满足强度需求，若采用PP塑料材质，壁厚调整为1mm即可避免反复弯折出现断裂，若采用铝合金等金属材质，壁厚可进一步降低至0.8mm，兼顾轻量化与结构强度。扇面与扇骨的装配逻辑采用逐片定位粘接的方式，装配时先将所有扇骨穿入枢轴铆钉，调整到完全展开的定位角度，再将预压好折痕的扇面逐档对齐粘接，待粘接剂固化后再调整枢轴的预紧力，测试开合顺滑度，确保每一次开合都能让扇面完全展开绷紧、收拢时整齐叠放，不会出现扇面错位、扇骨卡滞的问题。
