多色迷你战斗机吹塑成型模具结构

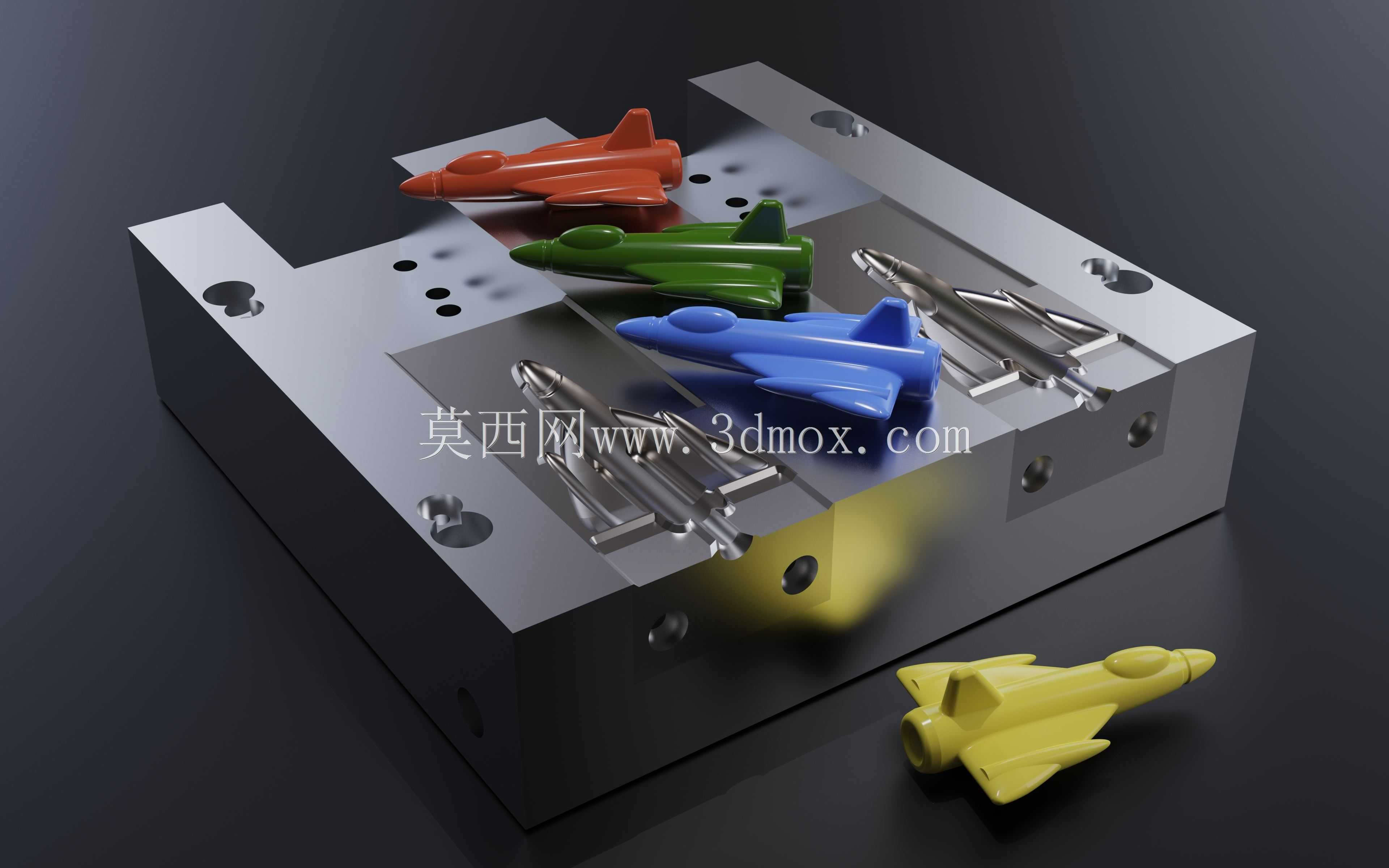

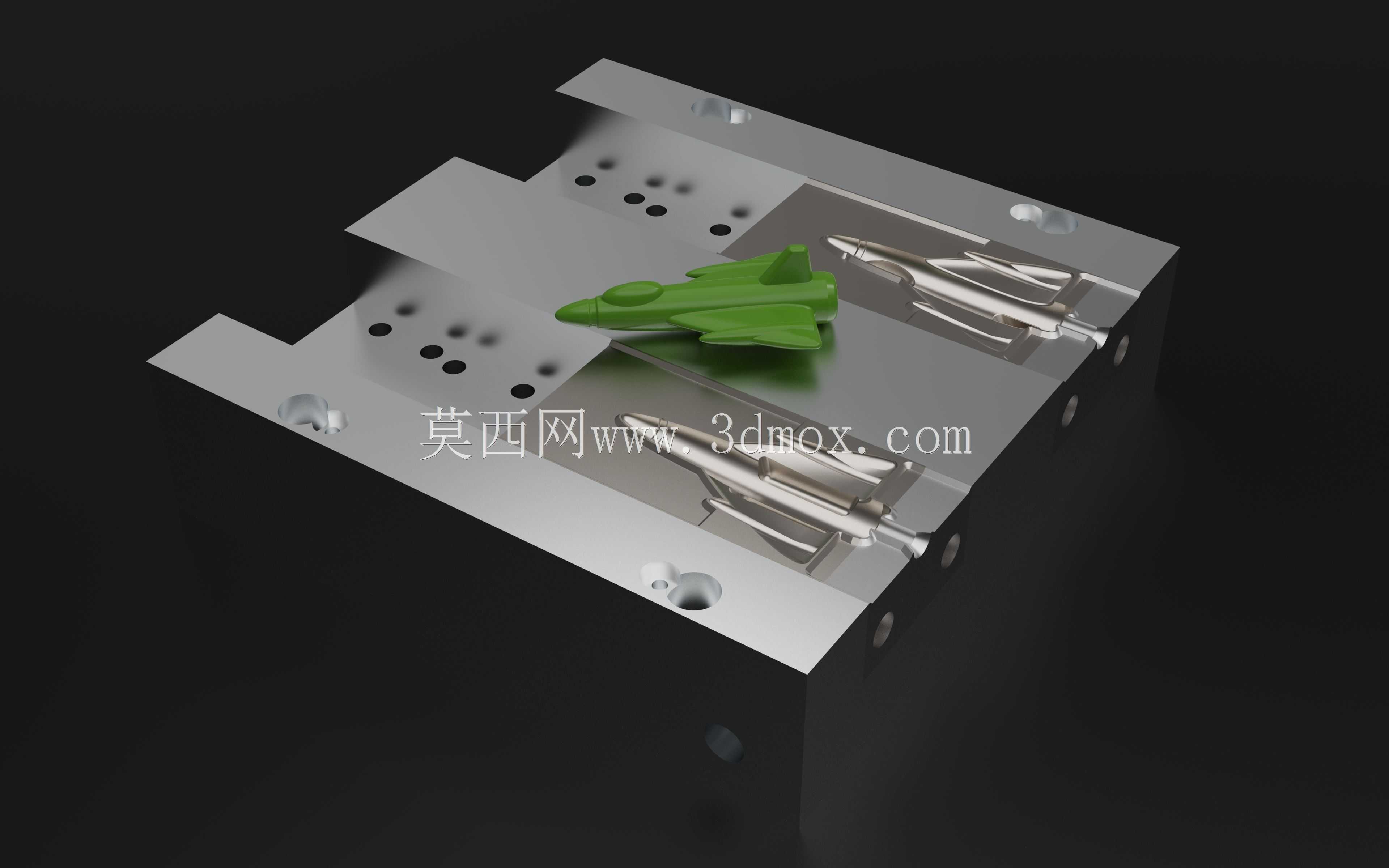

　　这套吹塑成型结构针对小型玩具类飞行器制品开发，核心服务于儿童塑胶玩具的批量生产场景，适配常规挤出吹塑设备的安装接口，可直接搭载在通用吹塑机台完成连续生产作业。整套模具采用一模多腔布局，单次合模可同时完成四件不同配色战机玩具的型坯吹胀成型，型腔排布沿模具中心对称分布，充分平衡吹塑过程中的型坯受力与冷却速率，避免不同型腔制品出现壁厚不均、飞边过大的问题。从结构设计逻辑来看，模具分型面沿战机机身纵向轴线设置，完全贴合玩具的外形轮廓，将战机的机翼、尾翼、机头整流段的成型区域均匀拆分在动定模两侧，开模时可避免制品出现粘模、结构拉伤的问题，不需要额外设计复杂的侧向抽芯结构，仅靠动定模的开模动作即可完成制品脱模，大幅简化了模具的整体结构，

　　降低了后期生产过程中的维护成本。模具的型腔表面做了精细的抛光处理，表面粗糙度控制在Ra0.8以下，可直接还原战机玩具的流畅曲面外形，不需要后续对制品表面做额外的打磨、喷涂前处理工序，适配PE、PP等常规吹塑级软胶原料的成型温度区间，流道设计沿模具中心进料，每个型腔的进料口尺寸经过反复校核，保证型坯进入各型腔的料流速度一致，避免出现个别型腔缺料、料流痕过重的缺陷。考虑到吹塑生产的冷却效率需求，模具内部在贴近型腔的位置排布了随形冷却水道，水道走向完全贴合战机机身的曲面轮廓，保证制品各部位的冷却速率均匀，将单次成型周期控制在合理区间，提升批量生产的效率。整套模具的安装边界完全适配市面主流中小型吹塑设备的模架安装尺寸，定位销、

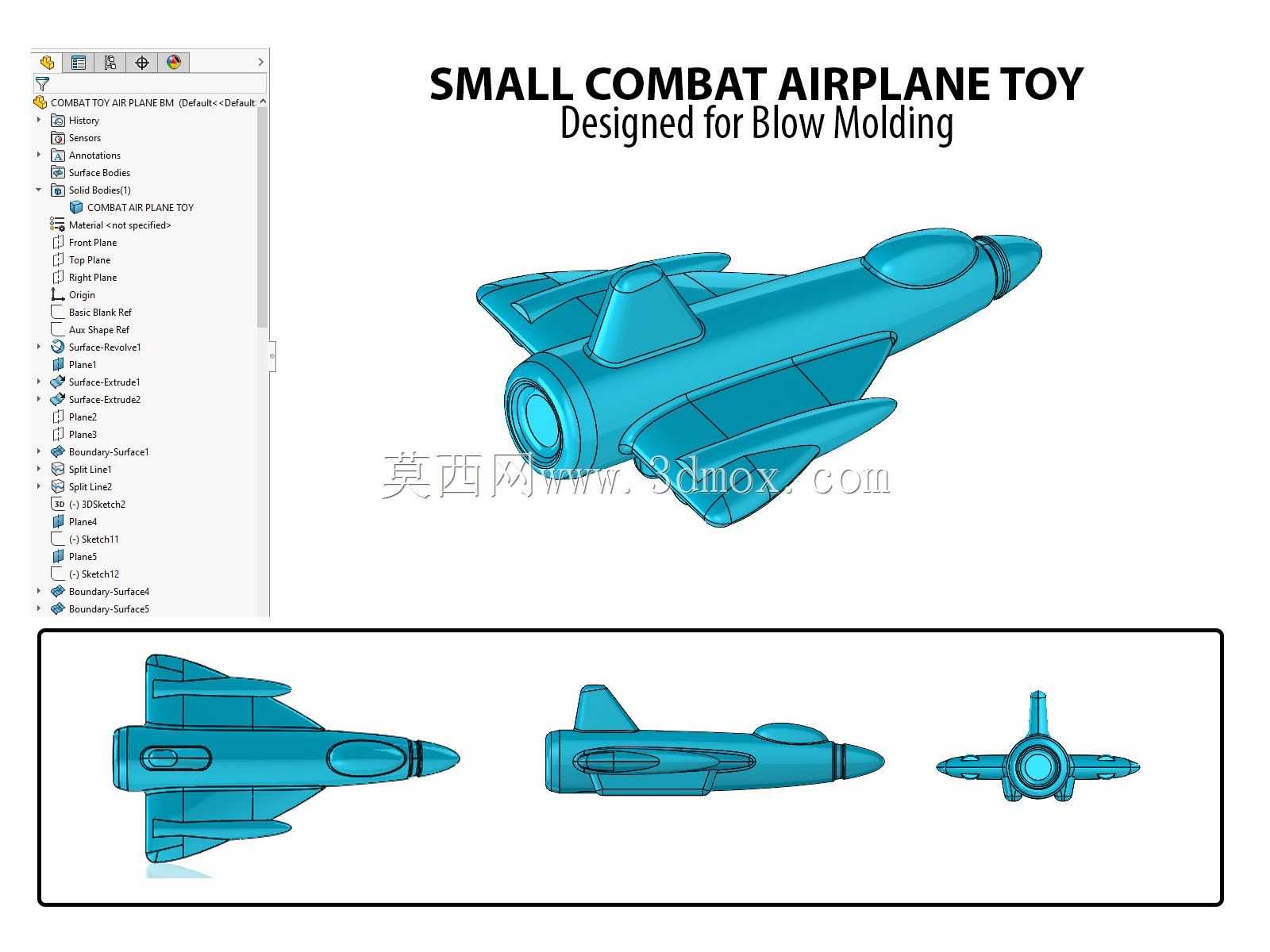

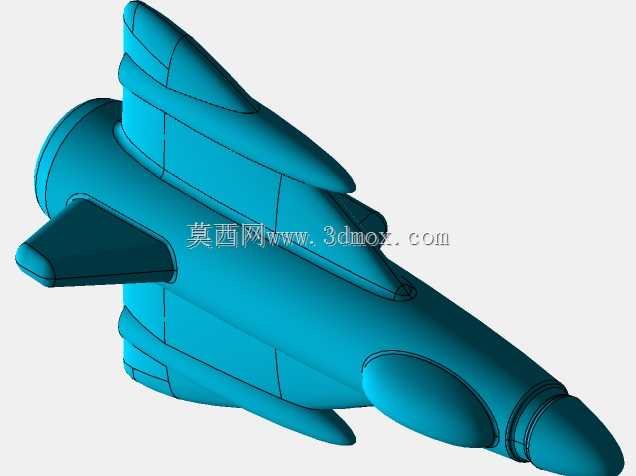

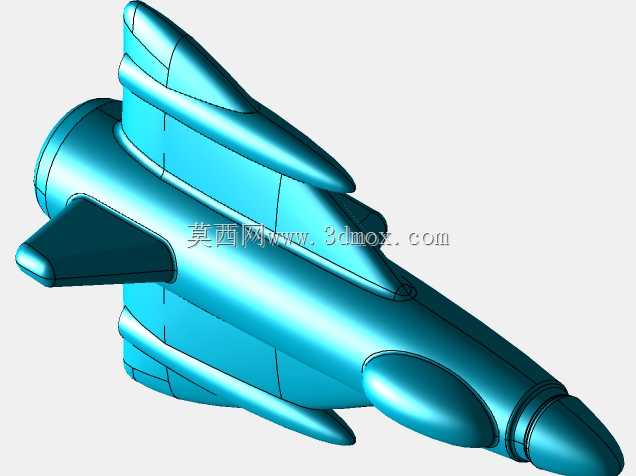

　　锁模孔的位置都按照通用标准设计，不需要对设备做额外改造即可完成装夹调试。成型后的战机玩具整体为一体化中空结构，机身没有额外的拼接缝，边缘位置都做了圆角过渡处理，避免儿童玩耍时出现划伤风险，整体外形还原了战斗机的基础气动轮廓，机翼、尾翼的厚度控制在合理范围，既保证制品有足够的抗摔强度，又不会因为壁厚过大导致原料浪费、成型周期延长。在实际生产场景中，这套模具可通过更换不同色号的原料，直接生产红、绿、蓝、黄等不同配色的战机玩具，不需要对模具结构做任何调整，适配玩具厂商快速迭代产品配色、小批量多批次的生产需求。模具的导向结构采用高精度导柱导套配合，合模时的定位精度可控制在0.02mm以内，避免长期生产过程中出现分型面错位、飞边超差的问题，

　　导柱位置设置了防尘密封结构，减少生产过程中塑胶碎屑、灰尘进入导向间隙造成的磨损，延长模具的整体使用寿命。吹塑成型的排气槽设置在机翼、尾翼等容易出现困气的型腔末端，排气槽深度控制在0.03mm，既可以快速排出型坯吹胀过程中模腔内的残留空气，避免制品表面出现气泡、缺料缺陷，又不会出现料流钻入排气槽形成飞边的问题。针对吹塑过程中容易出现的口模余料问题，模具在进料位置设计了专用的余料切边结构，开模过程中可自动完成制品与料把的分离，不需要后续人工修剪余料，进一步降低生产环节的人工成本。成型后的战机玩具中空结构可保证整体重量轻盈，从1.2米高度自由跌落至水泥地面不会出现开裂、变形问题，完全满足玩具类产品的抗摔性能要求，机身表面可直接通过移印工艺添加标识、涂装细节，不需要做额外的表面处理。
