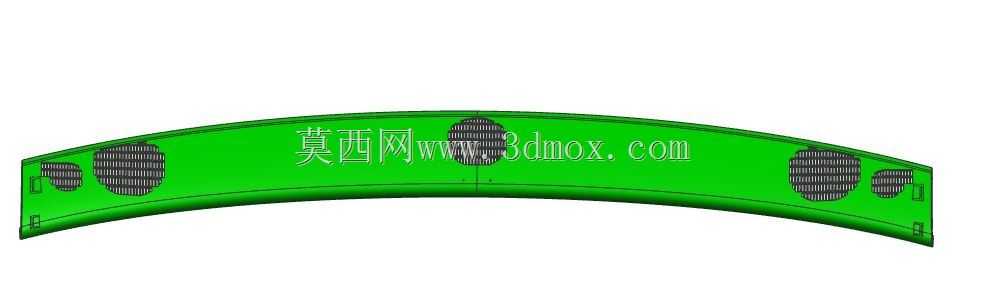

大型长条塑料件注塑模具完整装配结构

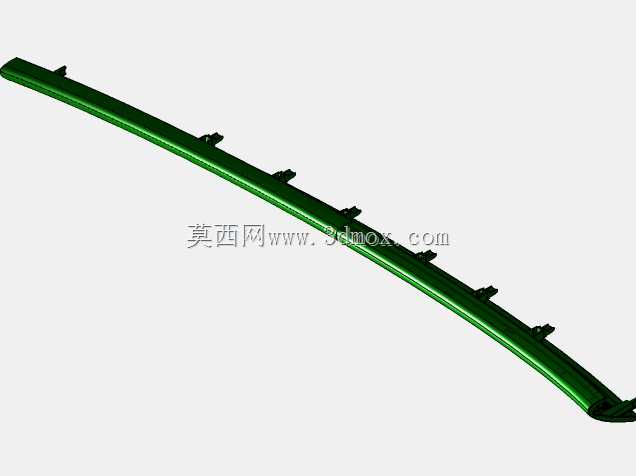

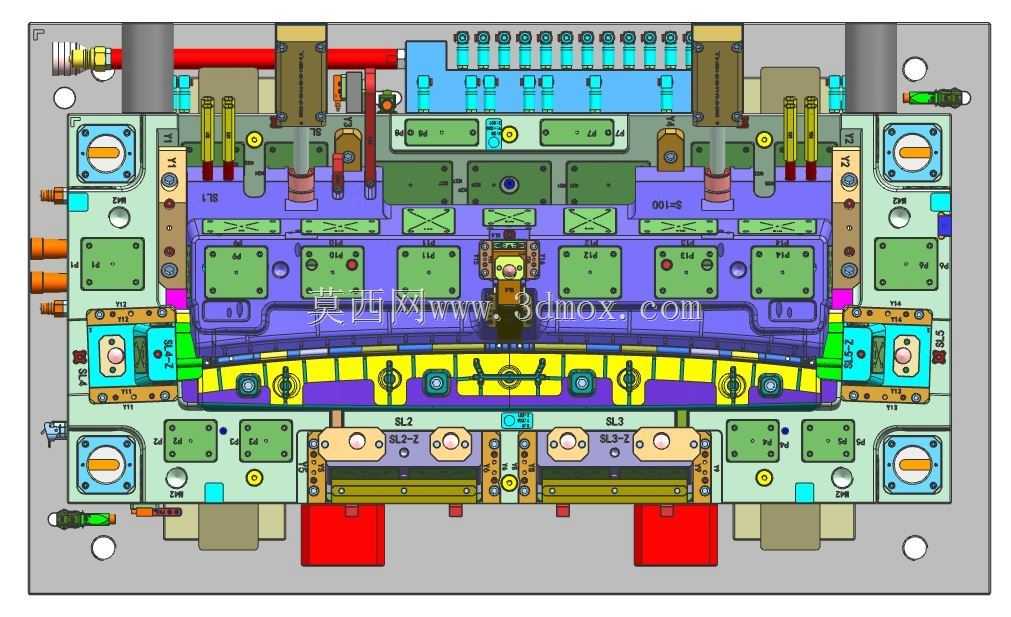

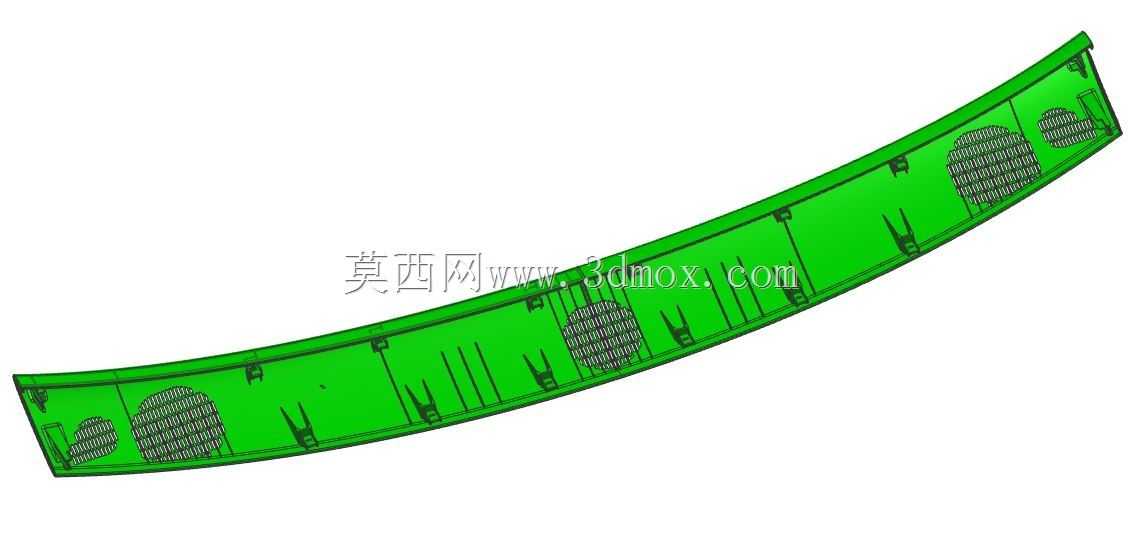

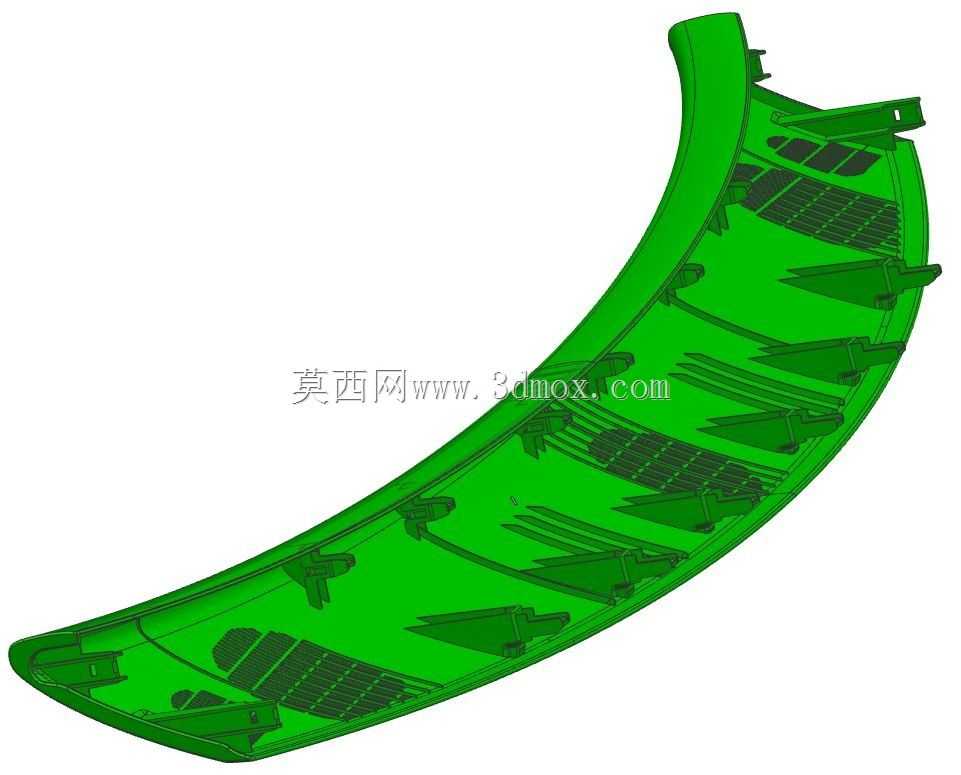

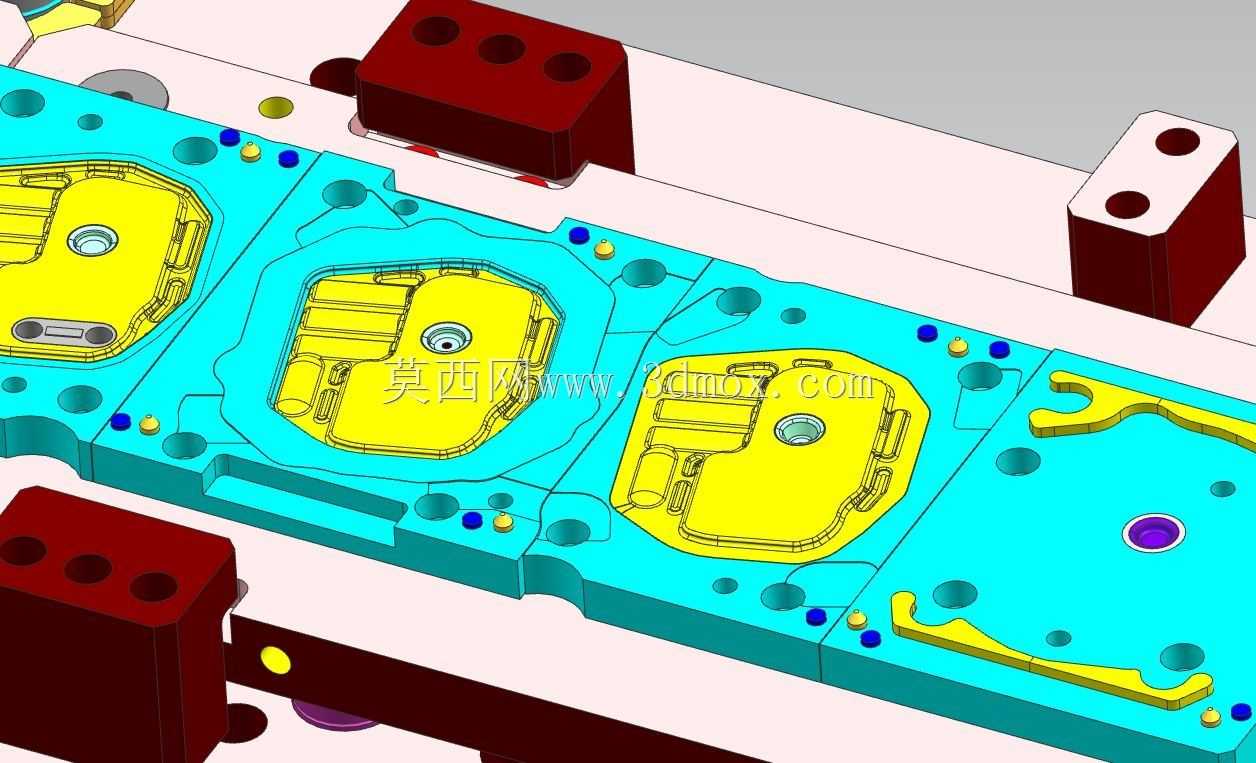

　　这套模具针对长条形外观类塑料件的批量注塑生产设计，适配卧式注塑机安装使用，日常生产场景覆盖消费电子外壳、汽车内饰长条饰条、通讯设备外装构件等薄壁长尺寸塑料件的成型作业，能稳定应对ABS、PC+ABS等常用热塑性塑料的连续注塑工况。从结构布局来看，模具采用单型腔排布设计，模架选用标准细水口模胚改制，整体长宽尺寸适配300吨级注塑机的拉杆间距，安装时通过上下码模板的U型槽与注塑机工作台固定，定位圈与注塑机射嘴中心同轴度控制在0.02mm以内，避免射胶漏胶问题。分型面顺着产品的外观轮廓做了3D曲面贴合设计，封胶位预留了8mm宽度的整圈贴合面，非封胶区域做了0.5mm的避空处理，既保证合模时的封胶强度，又减少了分型面的配模研磨工作量。

　　浇注系统采用热流道转冷流道的点浇口进料方式，沿着产品长度方向均匀布置了6个进料点，每个浇口直径控制在0.8mm，保证熔融塑料在型腔内的流动距离均衡，避免长条形产品成型时出现两端填充不足、熔接痕明显的问题，热流道温控点位单独排布，可根据不同塑料的熔融温度单独调整每个热嘴的加热温度，减少料花、缺胶等成型缺陷。冷却系统的排布完全贴合产品的外形轮廓，型腔侧采用随形水路设计，水路直径8mm，距离型腔壁的距离统一控制在12mm，相邻水路的中心间距保持在25mm，保证模温均匀性控制在±3℃以内，减少产品冷却不均导致的翘曲变形；型芯侧除了常规的直通水路外，在产品的深筋、卡扣位置单独设置了水井式冷却回路，避免局部位置积热导致的冷却周期过长、粘模问题。

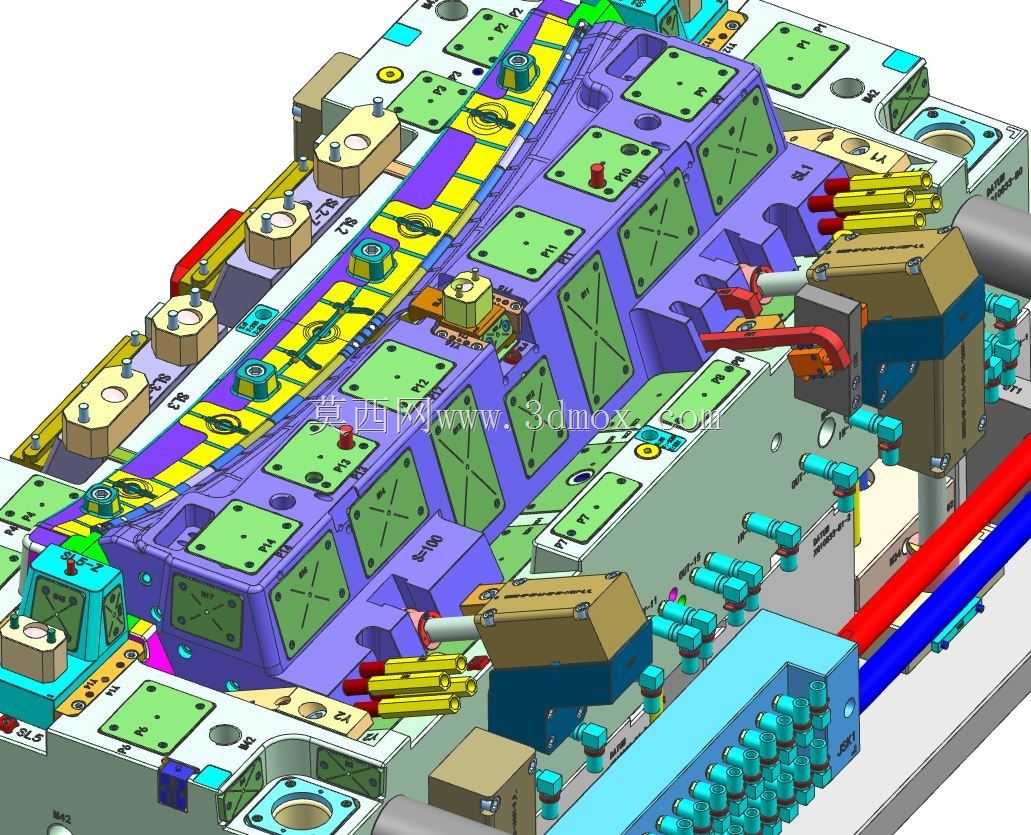

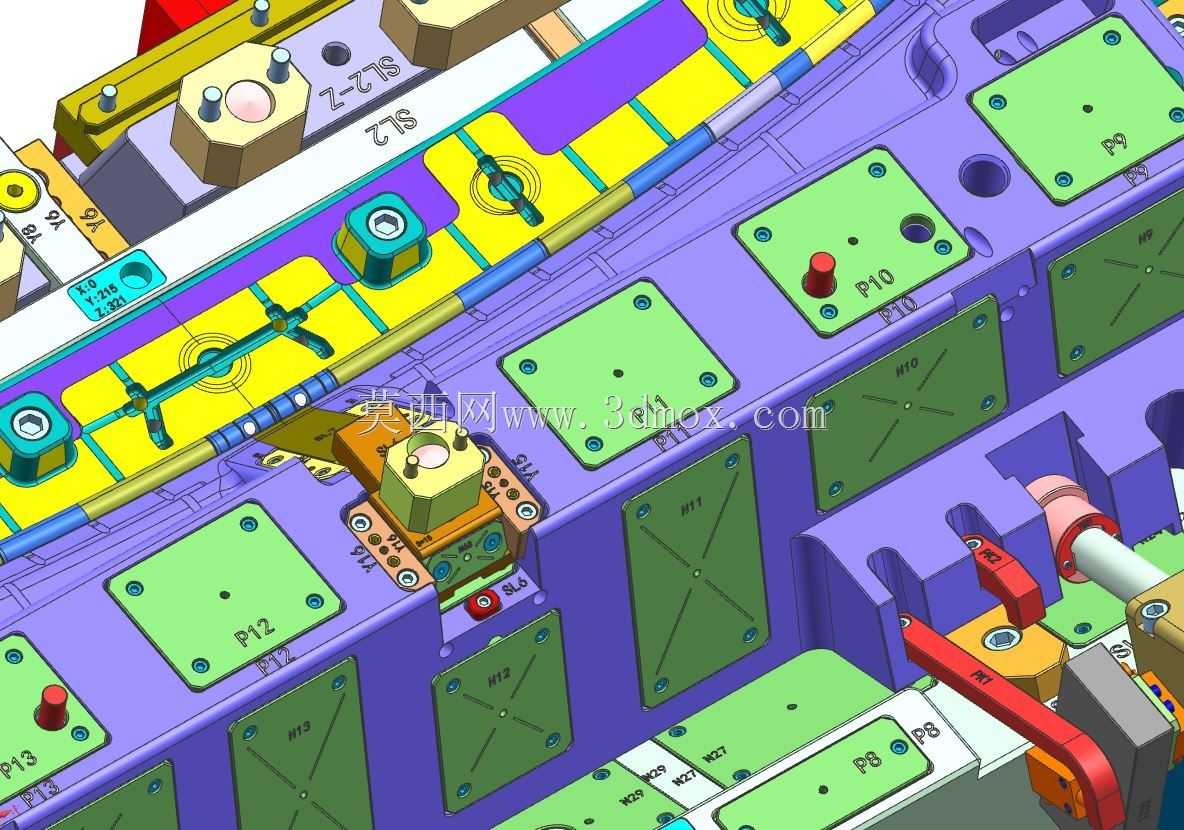

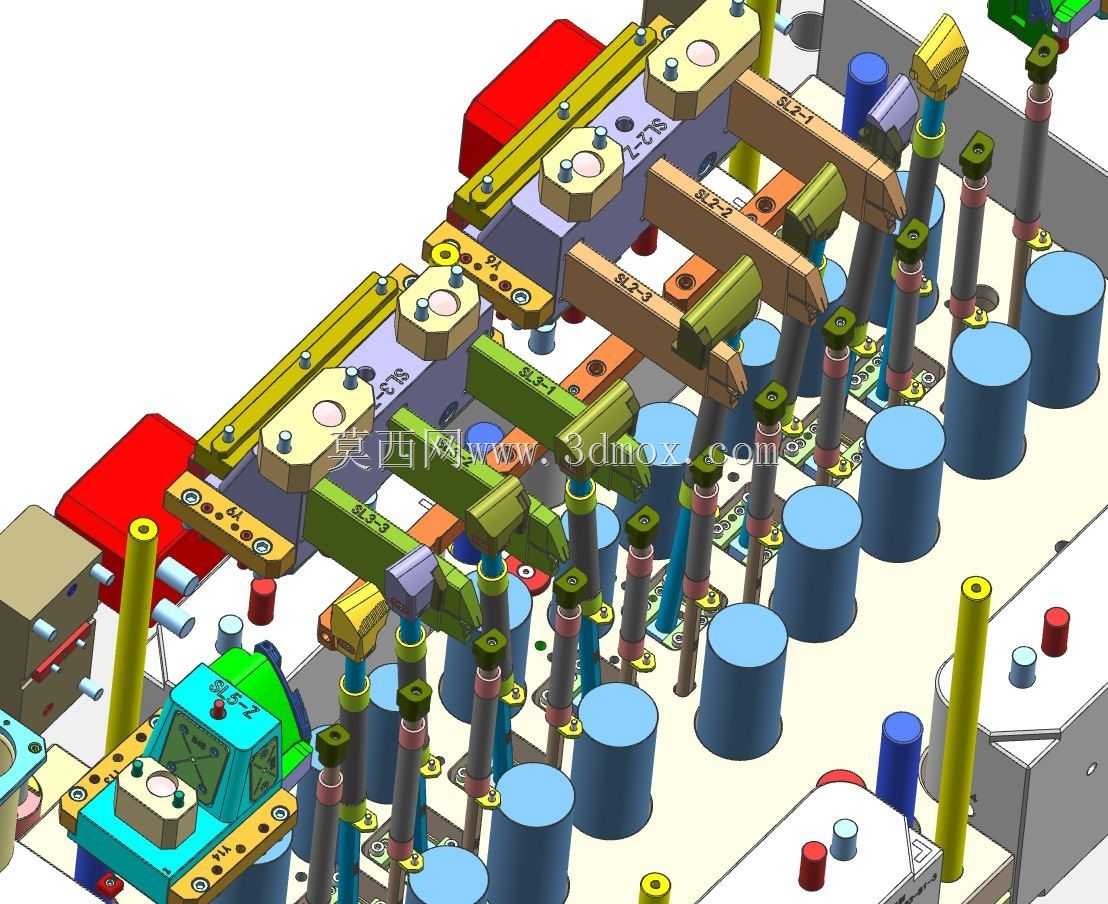

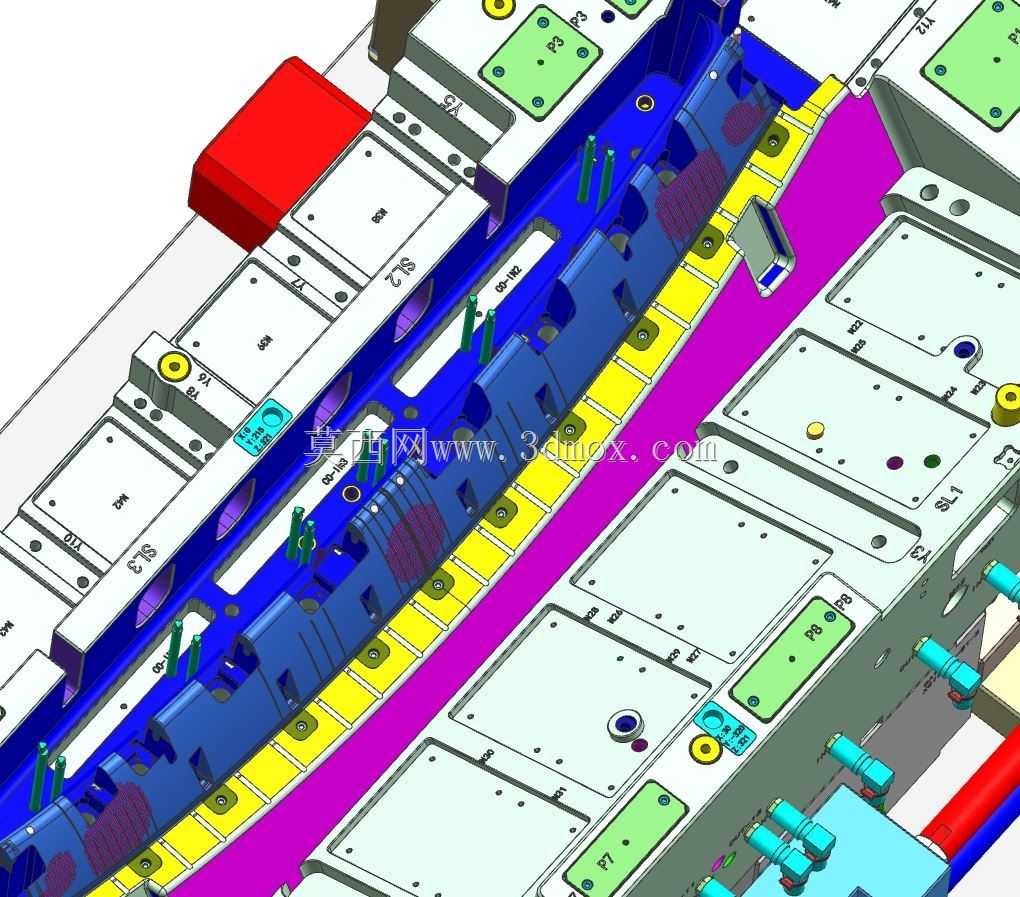

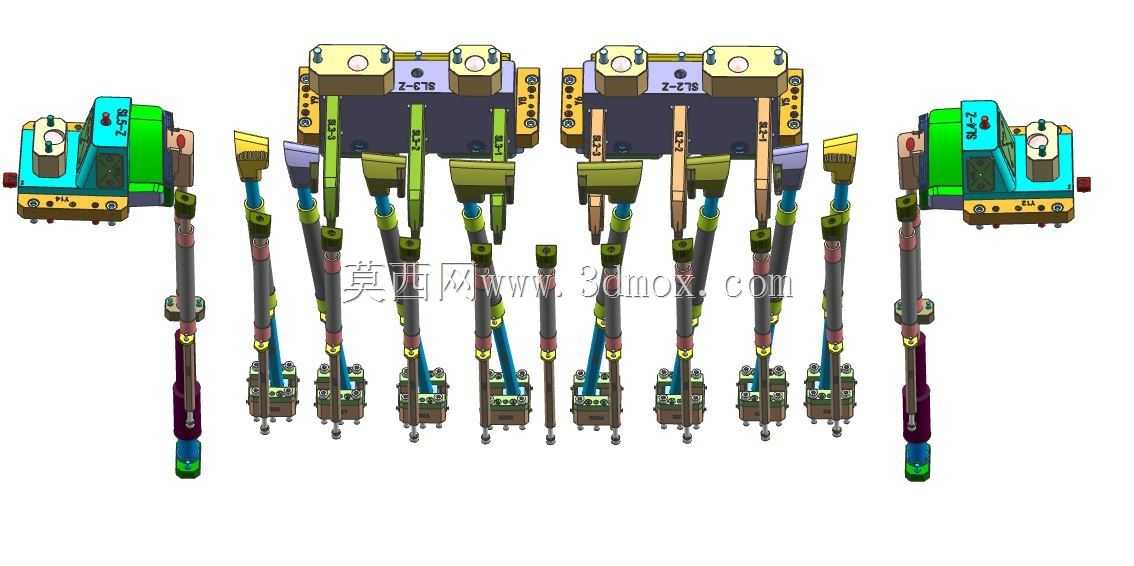

　　顶出系统采用直顶、斜顶与顶针组合的顶出方式，产品周边的倒扣结构通过斜顶完成抽芯与顶出动作，斜顶的倾斜角度设置为5度，既保证足够的抽芯行程，又避免斜顶角度过大导致的运动卡滞；产品平面区域均匀布置了直径4mm的圆顶针，顶针位置避开产品的外观面，全部设置在产品的内侧非外观区域，顶针板设置了4根中托司导向，保证顶出动作的平稳性，避免顶出时顶针偏位刮伤产品表面。模具的导向定位系统除了模架自带的导柱导套外，在分型面四周额外设置了4个零度边锁，承受注塑时的侧向压力，避免长条形模具生产过程中出现分型面错位导致的产品披锋问题；模具的滑块机构全部采用斜导柱驱动，滑块与滑槽的配合面做了氮化处理，表面硬度达到HRC58以上，减少长期生产的磨损量，

　　滑块的行程限位采用弹簧加限位螺钉的组合结构，保证开模后滑块停留在确定位置，避免合模时滑块撞模。整套结构在设计时充分考虑了量产的维护便利性，易损件如顶针、弹簧、导套都采用标准件，可直接采购替换，水路接口全部集中在模具的操作侧与非操作侧，方便生产时接冷却水，吊环孔的位置经过重心核算，保证模具吊装时的平衡，避免吊装过程中出现倾斜磕碰。
