手机外壳注塑脱模顶出机构整套设计

　　这套结构面向消费电子外壳类薄壁注塑件的量产脱模工序，核心解决6s类手机塑胶外壳在模腔保压冷却完成后，成品粘附动模、无法平稳脱离型芯的现场问题，整套机构完全适配两板模标准模架布局，在中小型通讯塑胶件生产车间的注塑机工位上可直接匹配安装。

　　从实际使用逻辑来看，整套顶出动作的触发节点设在注塑周期的冷却阶段终点：当模温降低到塑胶件热变形温度以下、型腔内制品完全定型后，注塑机的开模轴带动动模侧与定模侧沿导柱轴向分离，此时手机外壳因为冷却收缩会紧紧包覆在动模型芯表面，不会随定模侧留在定模腔。开模行程走到预设安全距离后，注塑机的顶出辊直接推动模具后侧的顶出固定板，整套顶出板组件沿支撑导杆向前平移，固定在顶出板上的复位杆、顶针同步向前伸出，顶针端面直接作用在手机外壳的内侧面非外观区域——比如螺柱根部、内侧加强筋端面、边框内沿这些不会在产品外表面留下顶出痕迹的位置，均匀施力将完整的塑胶外壳从型芯上平稳推离，工人或者机械手即可在取件位把成品取出，不会出现顶白、顶穿、壳体翘曲变形的不良。

　　设计阶段首先要平衡顶出力的分布：手机外壳属于大面积薄壁件，壁厚普遍在0.8~1.2mm之间，如果顶针数量过少、单点顶出力过大，很容易把软质的PC+ABS壳体顶透，或者在外壳内侧留下明显的顶凸痕，后续组装时会干涉屏幕或者电池的装配。因此这套结构里在壳体四周的装配柱位、长边框内侧都均匀布置了小直径顶针，所有顶针的端面高度在合模状态下和型芯表面完全齐平，既不会在注塑时让塑胶溢进顶针间隙产生飞边，也不会因为顶针凸出刮伤壳体内壁。

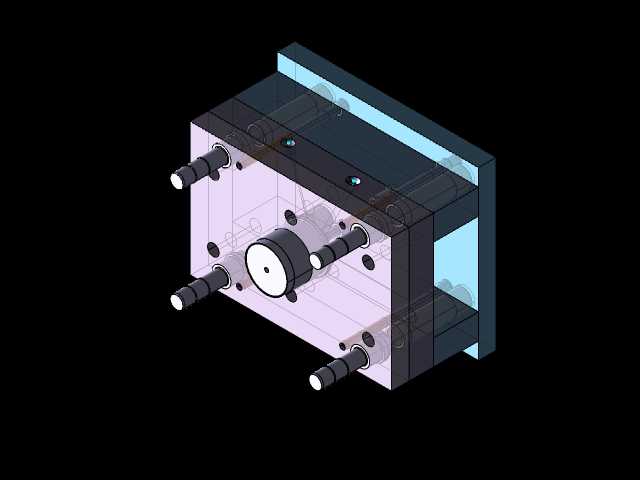

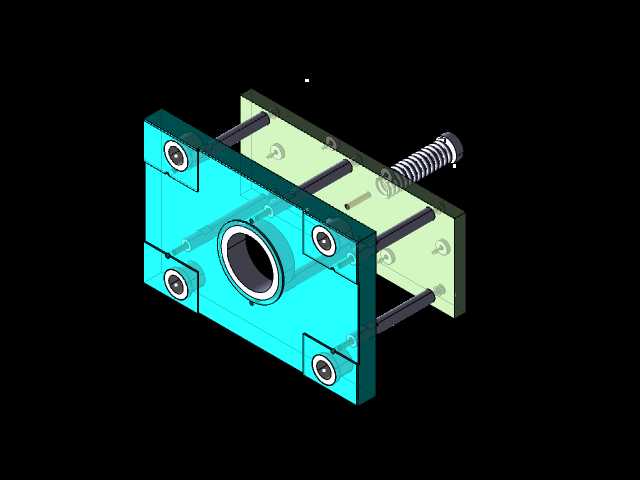

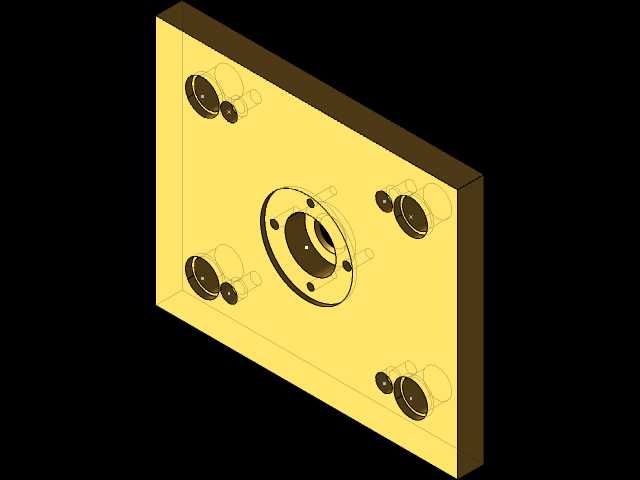

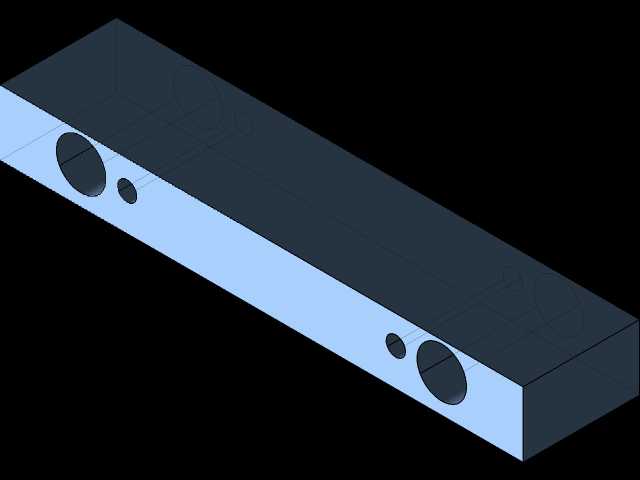

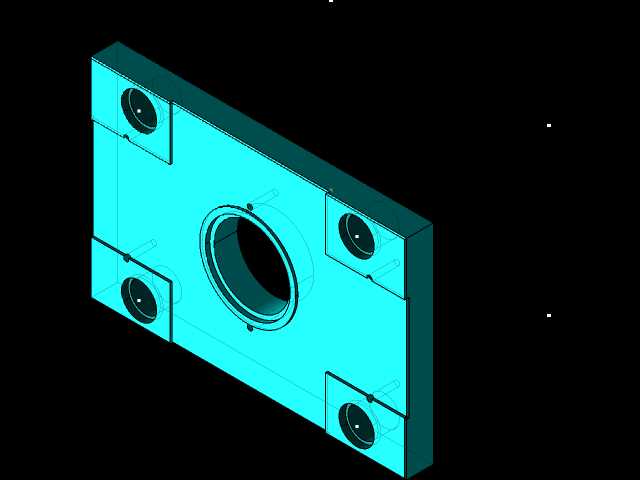

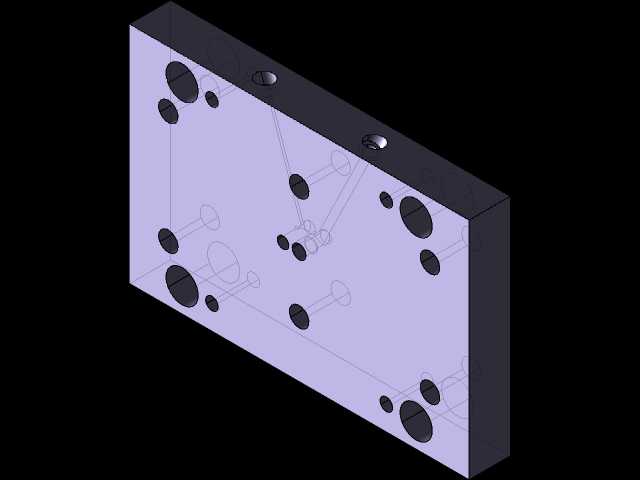

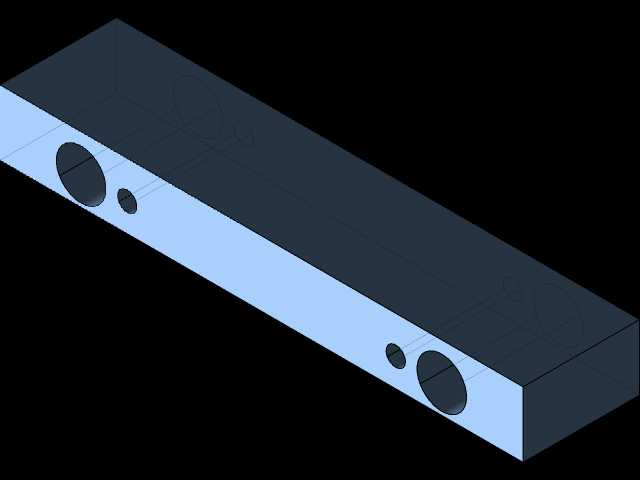

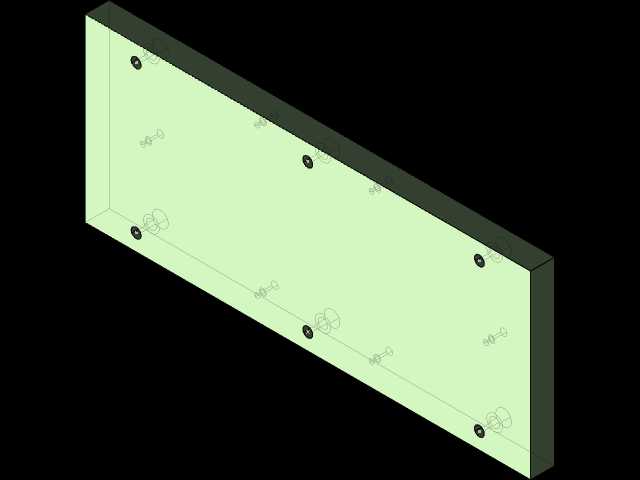

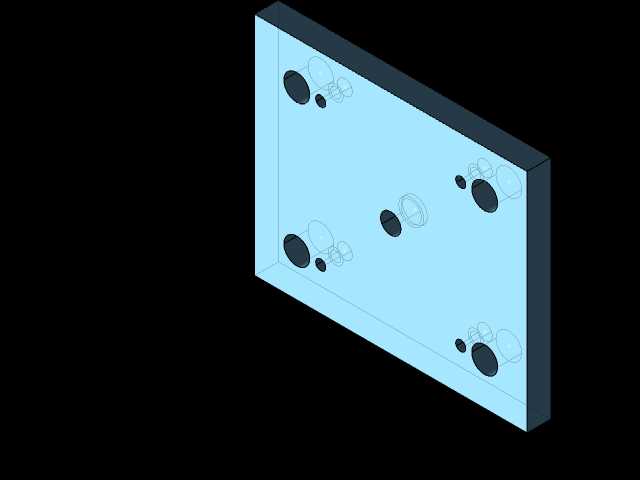

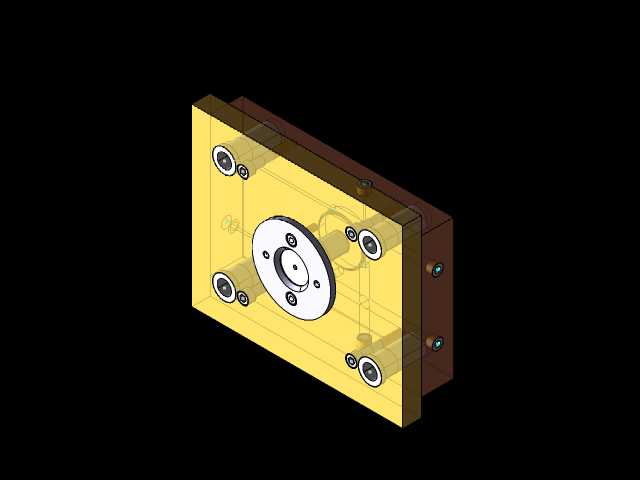

　　图中可以看到四根平行的导向支撑导杆贯穿动模侧的两块支承板，导杆两端分别固定在动模底板和型芯安装板上，顶出固定板和顶针垫板组成的滑动组件套在导杆上，全程做直线导向，避免顶出过程中板件倾斜卡滞——一旦顶出板偏斜，所有顶针的伸出长度就会出现偏差，局部顶针先接触壳体、局部顶针完全没碰到制品，很容易把薄壳顶弯甚至直接顶裂。导杆和导向孔之间采用小间隙配合，日常生产中定期在导杆表面涂抹高温润滑脂，就能承受每分钟数次的往复顶出动作，长期运行也不会出现拉毛卡顿。

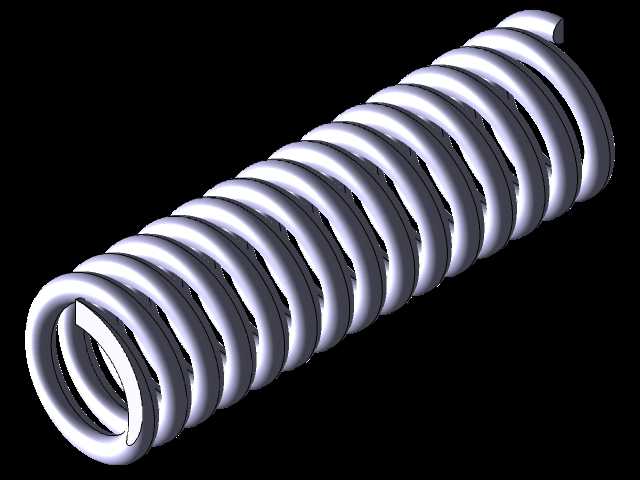

　　侧向伸出的带螺纹调节杆是顶出行程的限位结构，杆身的螺纹段可以搭配锁紧螺母调整顶出板的最大前进距离：手机外壳的倒扣深度、型芯的包覆长度一般在15~25mm区间，把顶出行程设置为比制品脱模深度多出5~10mm的安全余量，既保证壳体完全脱离型芯表面、不会在顶出终点还挂在型芯上，也不会因为顶出行程过大把顶针整体从型芯孔里顶出过量，导致合模时顶针无法准确回位、和定模腔发生碰撞。合模时定模侧的分型面会先触碰到四根突出动模板表面的复位杆，复位杆把顶出板整体向后推回初始位置，带动所有顶针同步回缩到型芯齐平位置，不需要额外设置弹簧强制回位，动作可靠性在高速量产场景下远高于纯弹簧复位结构，避免弹簧长期高温疲劳失效导致顶针不退撞模的事故。

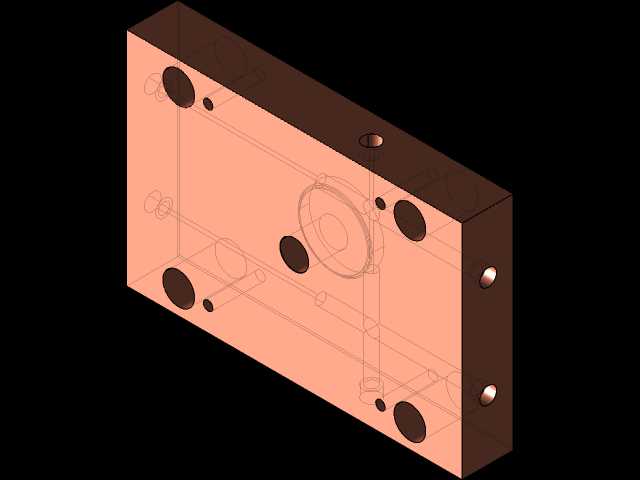

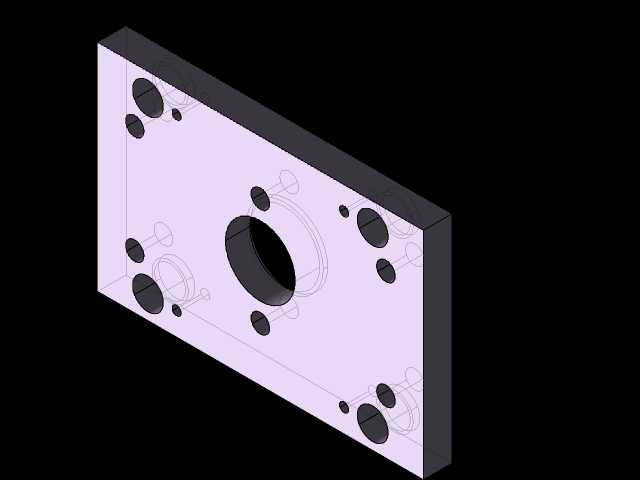

　　安装边界上，整套机构的总厚度完全适配160吨级标准注塑机的模具安装容模量，动定模板的外形尺寸、四周的压板固定槽都和注塑机的工作台T型槽匹配，冷却水路从支承板侧面引出，不会和顶出板的往复运动路径发生干涉。侧向的螺纹限位杆伸出模具后侧的长度控制在注塑机安全门的闭合行程以内，开合模全程不会和机床的护门、顶出油缸发生碰撞。所有顶针的孔位都在型芯加工时通过坐标镗床保证位置度，装配后每根顶针都能手动顺畅滑动，无卡滞、无旷量，量产过程中换色、换料维护时，拆开动模底板就能直接抽出顶针清理残留的塑胶飞边，维护效率很高。

　　这套结构没有采用复杂的二次顶出或者强制脱倒扣结构，针对手机外壳侧边的浅卡扣倒扣，顶出时依靠塑胶件自身的弹性微量变形就能顺利脱出，在保证脱模成功率的前提下尽可能简化了零件数量，降低了模具加工成本和后期故障点，非常适配消费电子塑胶件短周期、大批量的生产需求。
