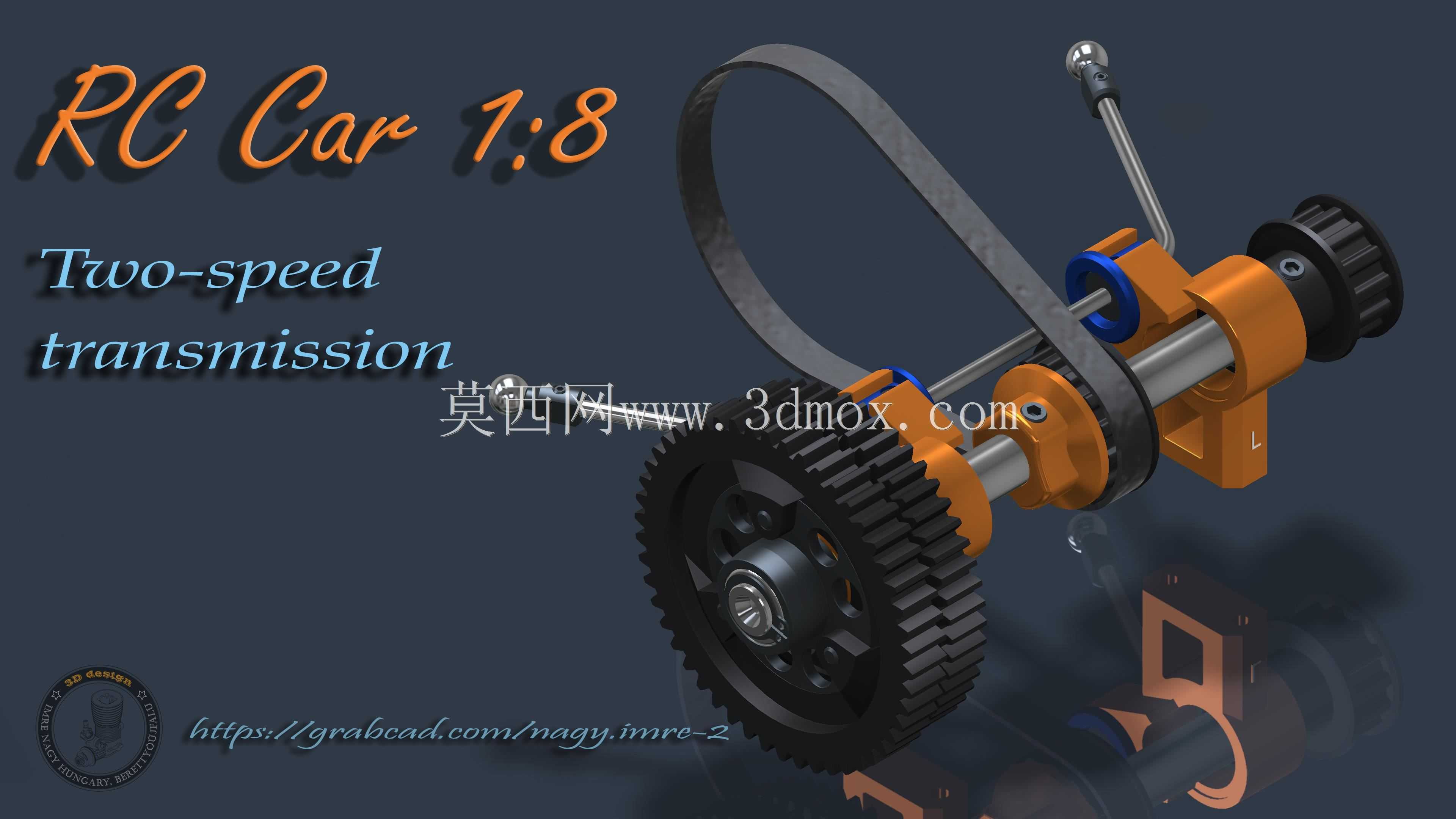

1:8比例遥控模型车用双速变速装置

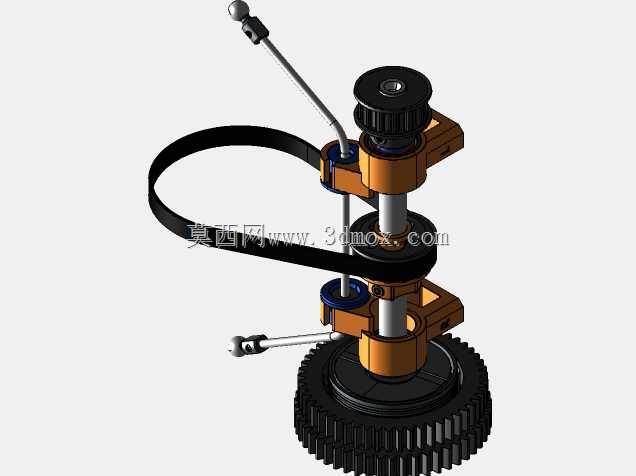

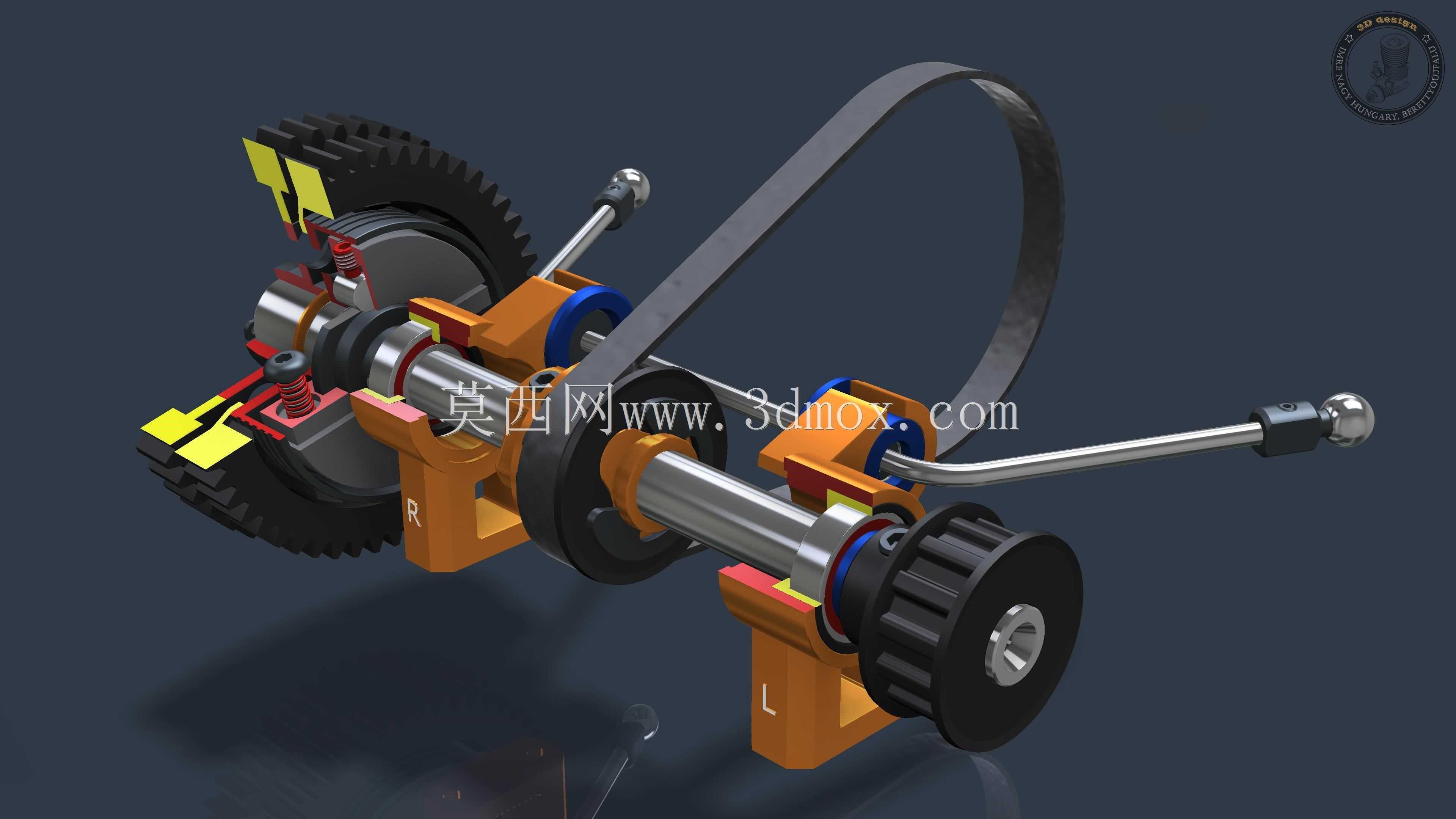

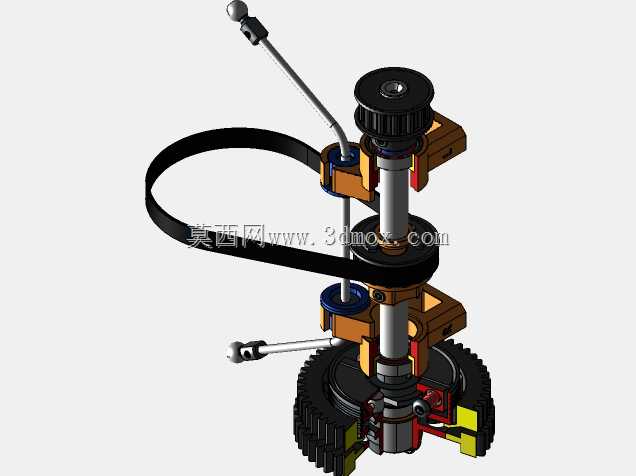

　　这套变速装置专为1:8比例遥控越野、平跑模型车开发，核心作用是在模型车行进过程中实现两档传动比自动切换，匹配不同行驶工况下的动力输出需求。从结构布局来看，整套机构采用平行轴布置方案，输入轴通过同步带与动力源输出端连接，带传动的设计可吸收动力端的瞬时冲击，避免齿轮组在急加速、急减速工况下出现打齿损伤，同时带传动的张紧结构预留了调节余量，可根据传动带磨损情况调整张紧力，保证传动效率稳定。换挡执行机构采用拨叉式结构，通过舵机驱动拨杆带动换挡齿套轴向移动，实现高低速档位的啮合切换，换挡齿套与轴之间采用花键连接，既保证了扭矩传递的可靠性，也让轴向滑动过程顺畅无卡滞，换挡行程经过精准匹配，不会出现脱档、挂档不到位的问题。

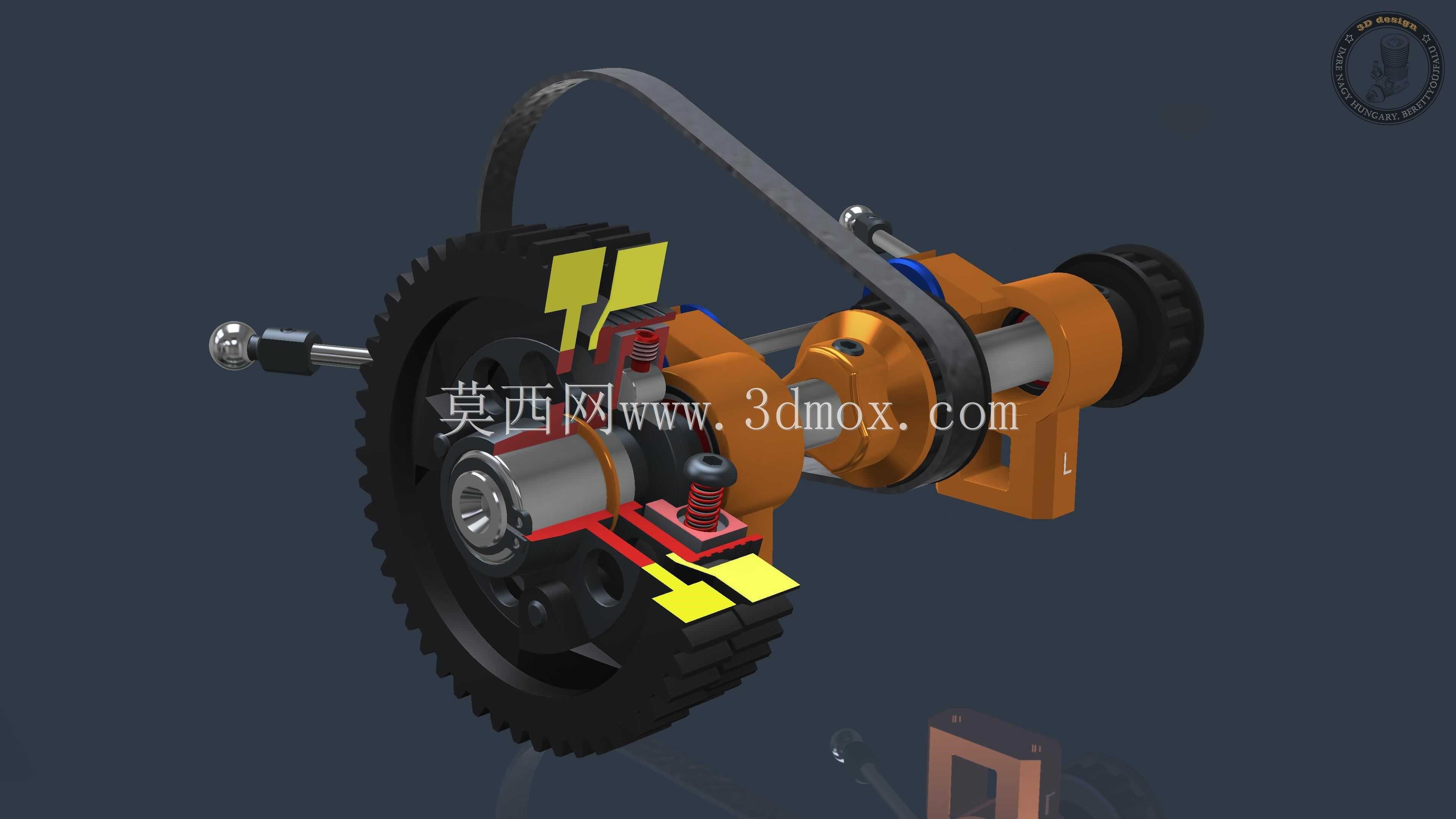

　　齿轮组采用直齿圆柱齿轮设计，相比斜齿结构加工难度更低，传动效率更高，更适合模型车这类小尺寸、高转速的传动场景，齿轮啮合侧隙经过合理控制，既不会因侧隙过大导致传动旷量明显，也不会因侧隙过小出现运转卡滞、发热严重的问题。整套变速机构的安装边界充分考虑了1:8比例遥控车的车架布局，安装孔位与主流车架的变速箱安装位兼容，输入轴中心高、输出轴中心距都符合通用模型车的传动匹配要求，不需要额外对车架进行改装即可直接替换原有单速变速结构。从实际使用场景来看，低速档传动比更大，输出扭矩更强，适合模型车爬坡、越野穿越、低速脱困等工况，能让车轮获得足够的抓地驱动力，避免因动力不足出现打滑、停滞；高速档传动比更小，输出转速更高，适合平路竞速、高速行驶场景，

　　能让模型车达到更高的极速表现，满足不同玩家的操控需求。整套机构的壳体部分采用轻量化设计，在保证结构强度的前提下尽可能降低自身重量，减少模型车的非簧载质量，提升悬挂系统的响应灵敏度，同时壳体上预留了散热间隙，能让齿轮、轴承在高速运转过程中产生的热量及时散出，避免长时间高负荷运转下出现润滑脂失效、零件磨损加剧的问题。传动带采用橡胶加纤维线层的结构，抗拉伸强度高，长时间运转下不易出现拉长、断裂的问题，带轮的型面经过优化，与传动带的贴合度更好，传动过程中不会出现打滑、丢转的情况。换挡拨杆的摆角范围与舵机的转动角度精准匹配，舵机安装位预留了标准舵机的固定孔位，玩家可直接使用标准尺寸的换挡舵机进行驱动，不需要额外制作转接件。

　　输出轴两端采用轴承支撑，相比铜套支撑结构运转阻力更小，同轴度更高，高速运转下的抖动更小，能有效延长齿轮和轴承的使用寿命。整套变速机构的润滑方式采用润滑脂润滑，不需要额外设置润滑油油路，维护保养简单，玩家只需要定期拆开壳体补充润滑脂即可保证机构正常运转，适合模型玩家日常使用和维护。从设计思路来看，这套结构在保证功能实现的前提下，尽可能简化了零件数量，降低了装配难度，每个零件的结构都经过优化，避免出现难以加工的复杂曲面，不管是用于3D打印自制零件，还是用于小批量量产加工，都能有效控制加工成本。同时零件之间的装配公差经过合理设定，普通玩家借助简单工具即可完成拆装和维护，不需要专业的工装夹具即可顺利装配。在实际装车测试中，这套双速变速机构可根据模型车的行驶速度自动完成档位切换，换挡过程平顺，不会出现明显的动力中断或者顿挫感，低速档的扭矩输出足以驱动1:8比例模型车完成45度坡道攀爬，高速档的极速表现相比同规格单速结构提升30%以上，能很好兼顾模型车的越野通过性和平路竞速性能。
