巴哈赛车多级齿轮传动变速箱结构设计

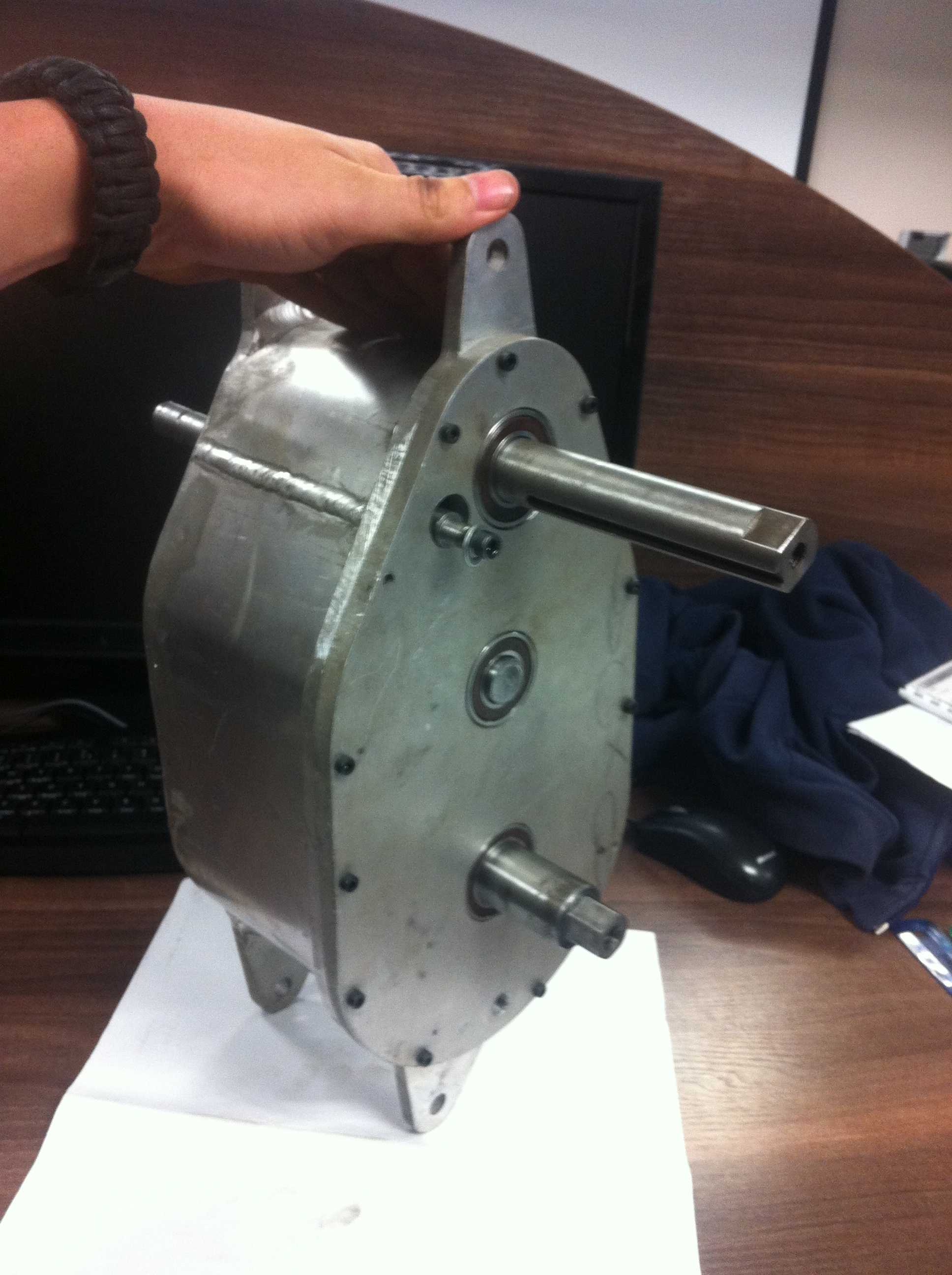

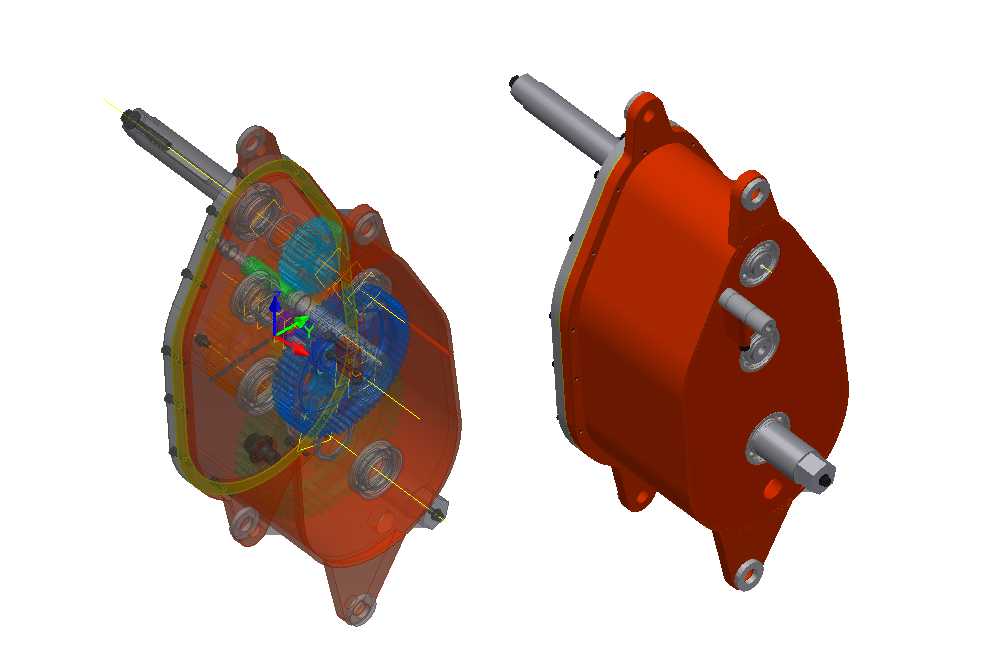

　　这套变速箱结构针对小型越野竞速赛事的动力传递需求开发，核心匹配小排量单缸发动机的输出特性，解决高转速低扭矩动力输出到驱动轮的适配问题，在非铺装路面的爬坡、急加速、高速巡航等不同工况下，通过不同齿数比的齿轮副切换，实现动力输出特性的动态调整，保证发动机始终处于高效工作区间，避免动力冗余不足或是转速过高带来的机件损耗。从结构布局来看，整体采用平行轴式齿轮排布，输入轴、中间轴、输出轴的中心距经过反复校核，既保证齿轮啮合的重合度满足高强度冲击载荷下的传动要求，又尽可能压缩壳体内部的空间占用，让整体结构更紧凑，适配巴哈赛车车架后部局促的安装空间。壳体采用分体式拼接结构，结合面的密封槽位置围绕轴系安装位做了连续闭环设计，避免越野工况下泥沙、

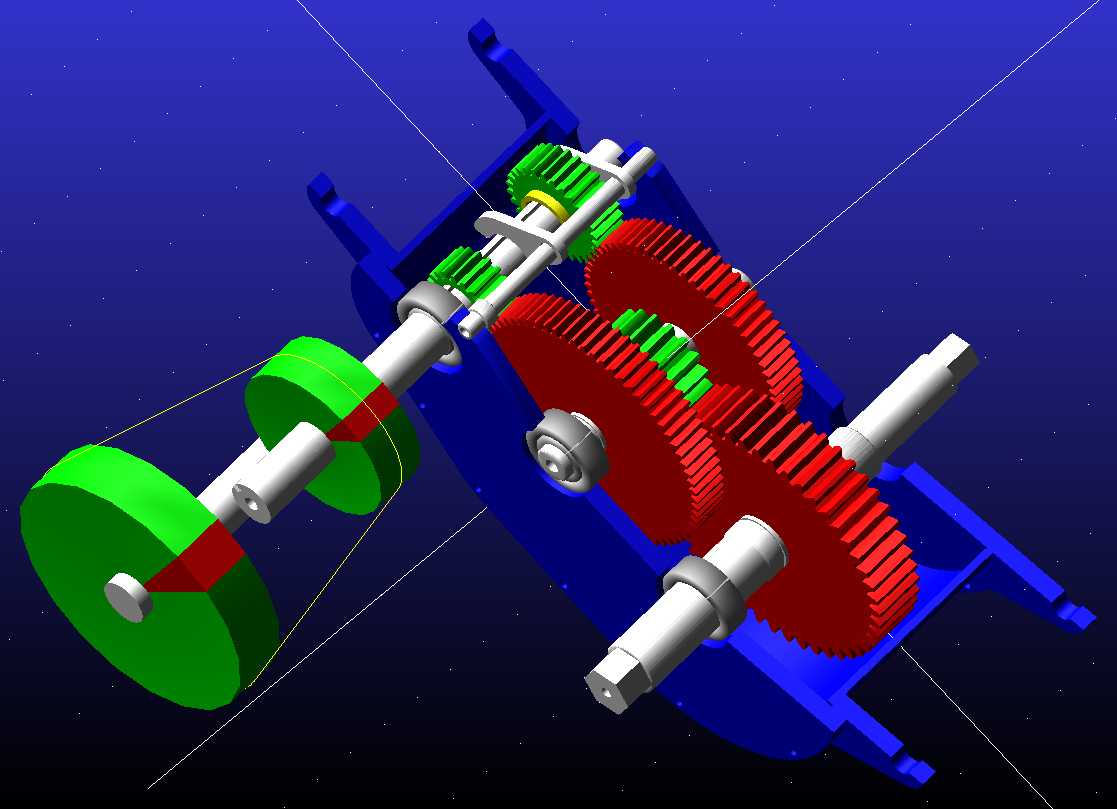

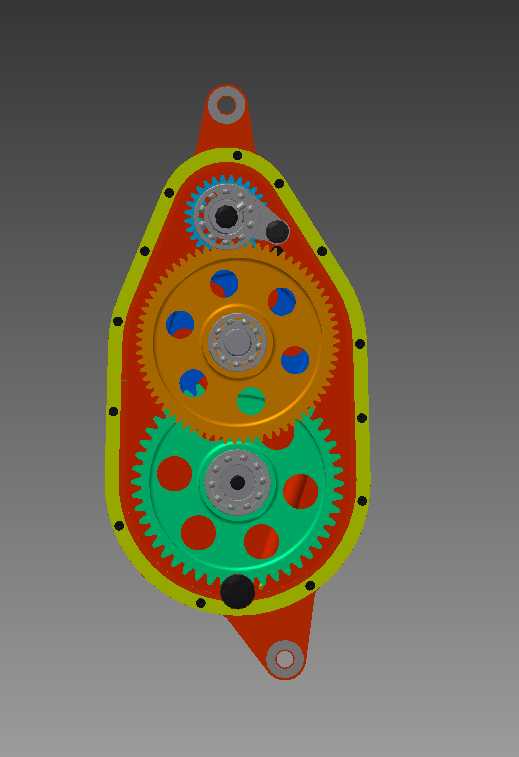

　　污水侵入箱体内部造成齿轮磨损，同时壳体上的安装吊耳位置经过受力仿真优化，吊耳的开孔中心距、衬套压装深度都匹配车架上的预装支架，安装时不需要额外做支架改制，直接通过螺栓紧固即可完成定位，安装边界上，整体横向宽度控制在赛车后轮轮距的允许范围内，纵向突出量不会超出后防撞梁的防护边界，避免越野飞坡落地时硬物直接撞击箱体造成破损。齿轮组的设计上，不同档位的齿轮采用不同的齿厚与齿面硬化处理参数，低速档齿轮齿厚更大，能承受起步、爬坡时的大扭矩冲击，高速档齿轮侧重传动效率，齿面修形量经过反复验算，降低高转速下的啮合噪音与传动损耗，每个齿轮上的减重孔排布都经过动平衡校核，避免高转速转动时出现轴系振动，齿轮与轴的连接采用平键加轴向挡圈的固定方式，

　　既保证扭矩传递的可靠性，又方便后期维护时的拆解更换。换挡机构的拨叉位置布置在箱体上部的空闲腔体内，拨叉的行程与齿轮结合齿的位置精准匹配，避免出现换挡卡滞或是脱档的问题，拨叉轴的定位钢珠槽深度经过反复调试，保证档位切换时的吸入感清晰，同时不会在剧烈颠簸时出现跳档情况。箱体内部的润滑油道采用飞溅润滑设计，齿轮转动时带起的润滑油可以顺着箱体内壁的导油槽流入两端的轴承安装位，保证轴承在持续高负荷运转时能得到充分润滑，不需要额外设置复杂的压力润滑管路，降低结构复杂度与故障概率。从实际应用场景来看，这套结构不仅可以直接用于巴哈赛车的动力系统搭建，其平行轴齿轮传动的布局思路也可以给小型非道路车辆、农用作业机械的传动系统设计提供参考，

　　尤其是在安装空间受限、需要承受大冲击载荷的使用场景下，这种紧凑式多档位齿轮传动结构的可靠性表现远高于常规的皮带传动或是链条传动结构。设计过程中，轴系的支撑轴承选型匹配了径向载荷与轴向载荷的双重受力要求，轴承的安装位预留了合理的公差配合量，既保证轴承外圈与箱体、内圈与轴的配合紧度满足传力要求，又不会因为过盈量过大造成轴承预紧力过高，提前出现磨损失效。箱体外侧的加强筋排布沿着轴系受力的方向布置，在不额外增加壳体壁厚、控制整体重量的前提下，提升壳体的结构刚度，避免大扭矩传递时壳体出现形变导致齿轮啮合错位，出现打齿、异常磨损等问题。
