电动全地形车托森限滑变速驱动桥总成

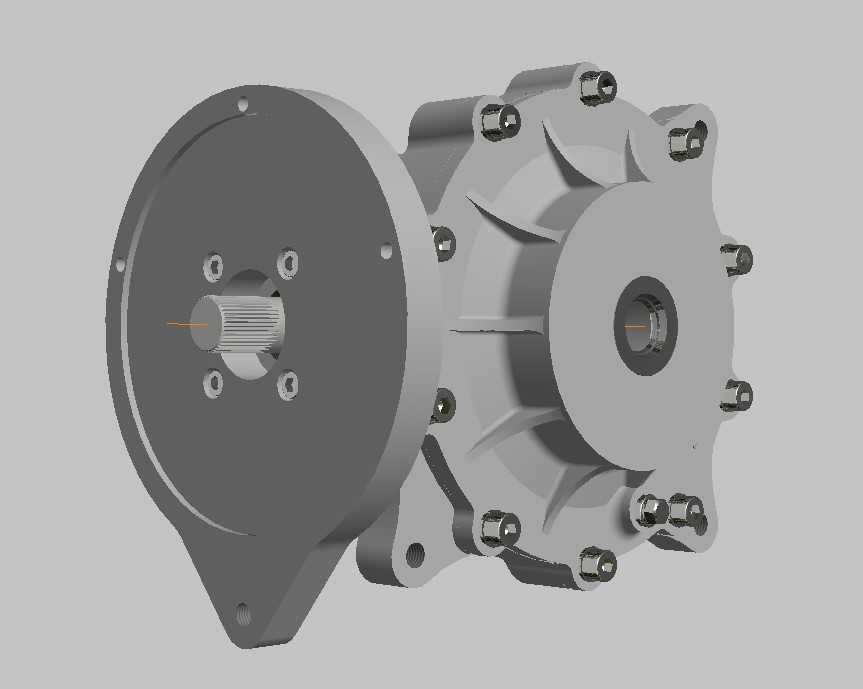

　　这套变速驱动桥总成面向电动全地形车的底盘传动布局开发，核心集成托森式限滑差速功能，把减速、差速、扭矩自锁、半轴输出等功能整合在同一桥壳内，适配非铺装路面、农林作业、户外巡检、休闲越野等多轮附着条件频繁变化的使用场景。常规开放式差速器在单侧车轮陷入泥地、沙地或悬空时，会把绝大部分动力传递到低附着侧打滑车轮，高附着侧车轮无法获得足够驱动力，车辆极易被困；托森差速依靠蜗轮蜗杆啮合的不可逆传动特性，可在两侧车轮出现转速差的瞬间自动分配扭矩，向附着条件更好的一侧输出更大驱动力，不需要驾驶员额外操作，也不依赖电子系统介入，响应速度和可靠性都更适配恶劣户外工况。整套总成的动力输入路径从电机侧输出轴接入，主动锥齿轮与盆角齿构成一级减速，

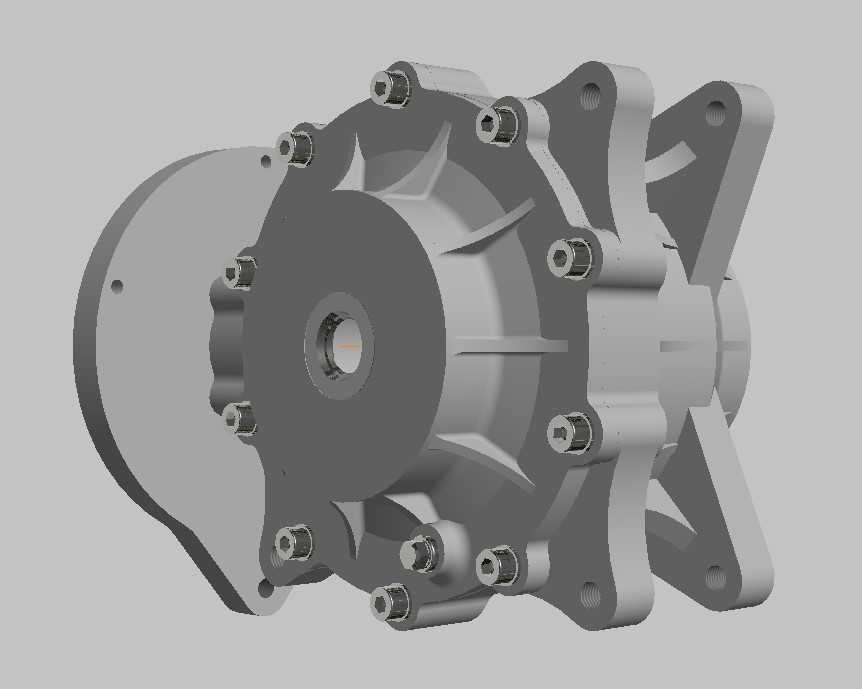

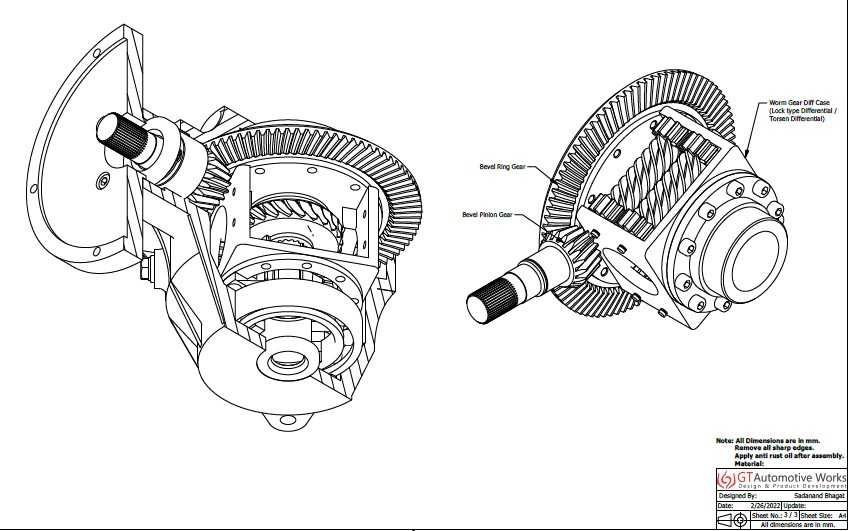

　　把电机高转速低扭矩的输出特性转换为车轮端低转速大扭矩的驱动需求；差速器内部的蜗轮与正齿轮组合在直线行驶时两侧半轴同步转动，差速构件几乎无相对滑动，传动效率保持在较高水平，转向工况下两侧车轮 naturally 形成转速差，蜗轮蜗杆副随动运转允许差速动作，而当单侧转速差过大、扭矩失衡时，蜗杆传动的自锁效应立刻锁止差速趋势，避免动力全部流失。差速器壳体直接加工出蜗轮啮合齿面，和行星齿轮、半轴齿轮、推力垫片、轴承座形成紧凑装配体，外围桥壳采用剖分式结构，两侧预留半轴连接法兰与CV轴安装接口，输入端设置独立轴承室承受锥齿轮啮合产生的轴向与径向复合载荷，输出端轮毂结合面预留螺栓孔位，可直接匹配全地形车的悬挂摆臂、制动盘与轮辋安装位。

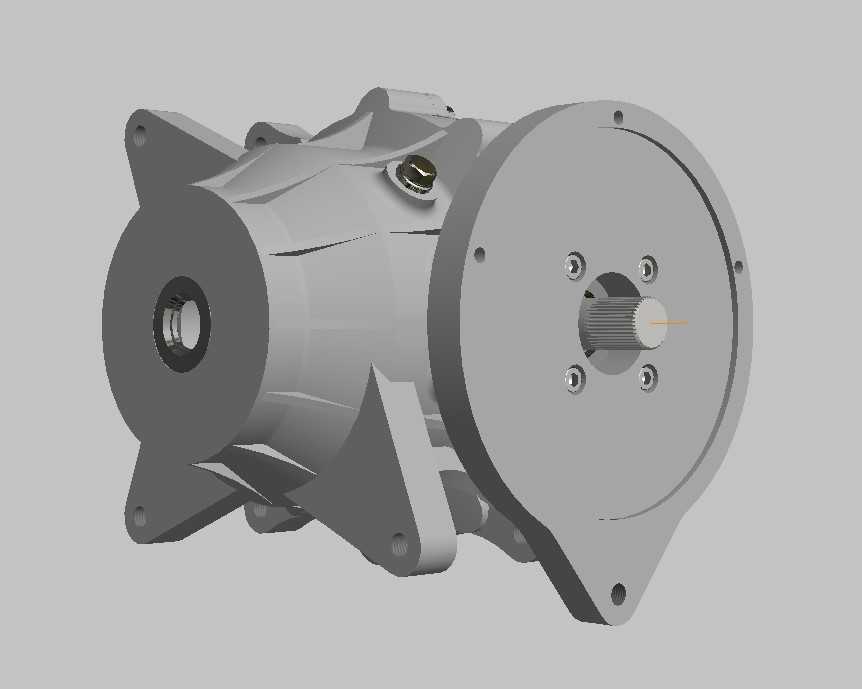

　　建模过程中完整还原了所有内部啮合齿形、轴承配合台阶、油封安装槽、壳体加强筋与螺栓连接点位，盆角齿的螺旋齿向、蜗轮蜗杆的中心距、差速齿轮的侧隙调整垫片位置都按照实际装配关系搭建，壳体外部的散热筋走向兼顾刚性与轻量化，安装吊耳和支架点位对齐整车底盘的横梁固定位置。外形边界方面，驱动桥主体围绕差速器中心呈对称布局，输入轴从桥体侧上方伸出，整体外轮廓避开悬挂跳动行程与转向拉杆运动空间，桥壳底部预留足够离地间隙，防止越野工况下托底磕碰；两侧输出法兰的间距适配标准ATV轮距，法兰端面的花键规格与等速万向节直接匹配，不需要额外转接座。设计阶段重点校核了锥齿轮啮合的接触斑点位置、蜗轮蜗杆的自锁角范围、差速器行星齿轮的润滑甩油路径，

　　桥壳内部储油腔的导流结构可在车辆倾斜、爬坡、侧倾工况下保证齿轮啮合区始终得到齿轮油润滑，轴承位的油封沟槽可防止泥水侵入和润滑油泄漏。这套结构既可以直接作为电动ATV的前后驱动桥使用，也可将实心轴输出结构改装为独立轴供动力接口，在不大幅改动外围安装点位的前提下适配不同功率等级的驱动电机，对于小型非道路车辆、Utility Task Vehicle、山地作业平台的传动系统选型都有直接参考价值，建模时所有装配约束符合实际机械装配逻辑，运动副关系可直接用于运动仿真与干涉检查，帮助结构工程师快速验证桥体与整车悬挂、转向、制动系统的空间匹配性。
