遥控航模直升机整机结构设计方案

　　这套遥控直升机的结构设计，首先要匹配航模爱好者户外飞行、特技动作练习的实际使用场景，日常作业中需要兼顾低空机动灵活性与结构抗冲击能力，毕竟航模飞行过程中难免出现擦碰、硬着陆的情况，结构冗余度设计直接决定设备的使用寿命。从实际用途来看，这类遥控航模既可以作为航空模型爱好者的实操练习载体，也能搭载轻量化拍摄模块完成低空近景拍摄任务，部分院校的航空航天专业也会采用同结构机型作为教具，帮助学生理解旋翼飞行器的升力产生逻辑、操纵力矩传递路径。

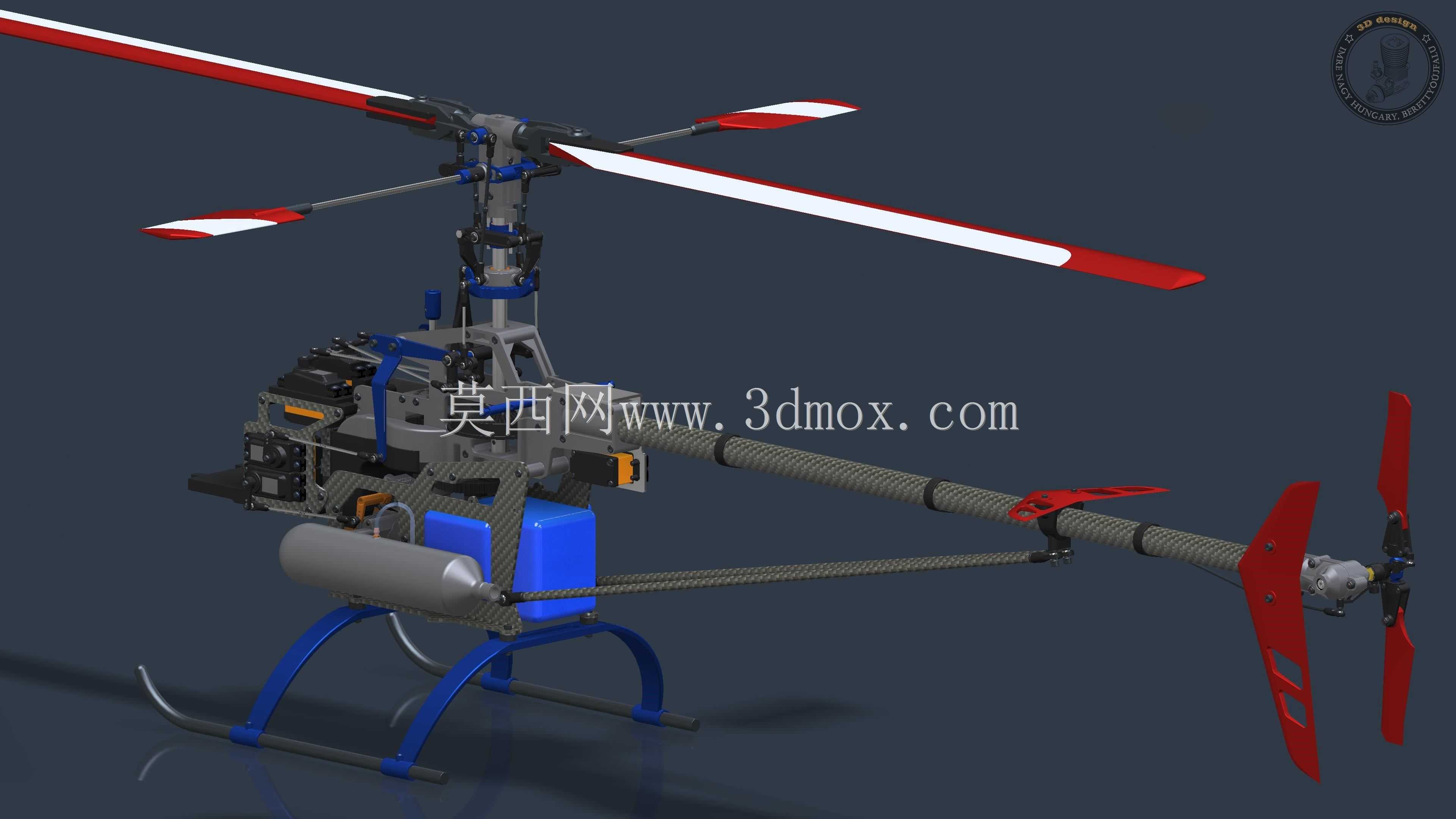

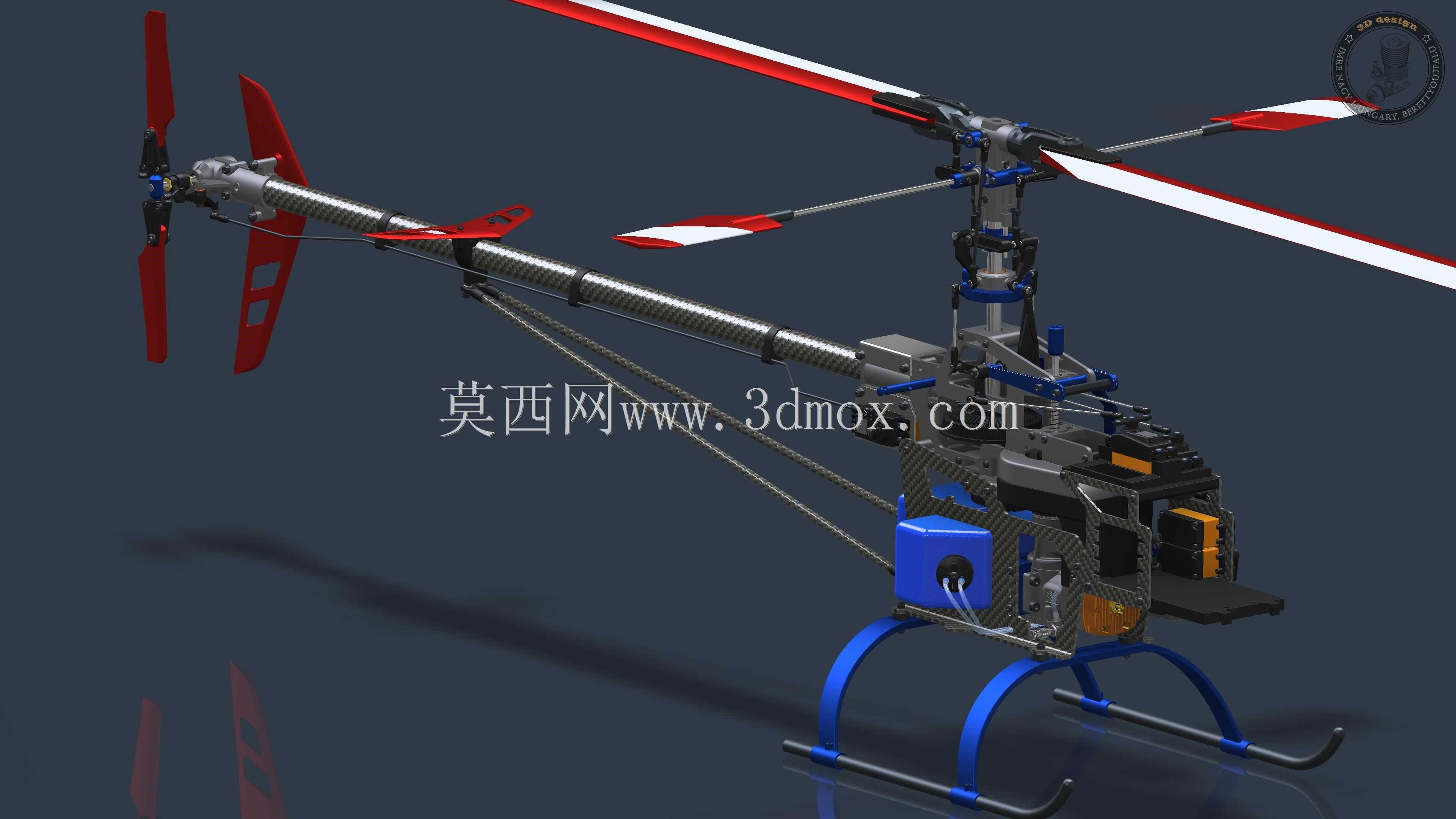

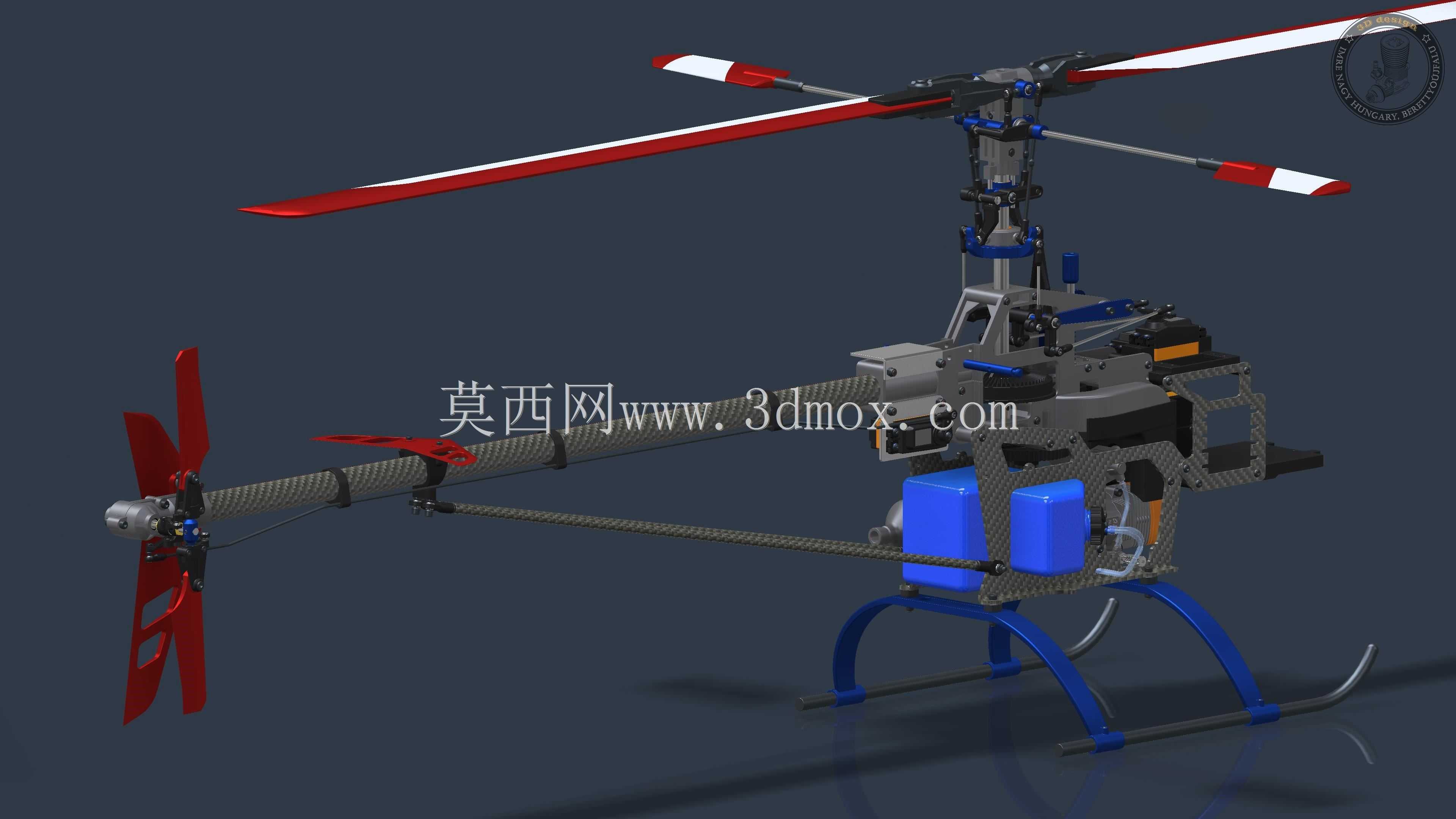

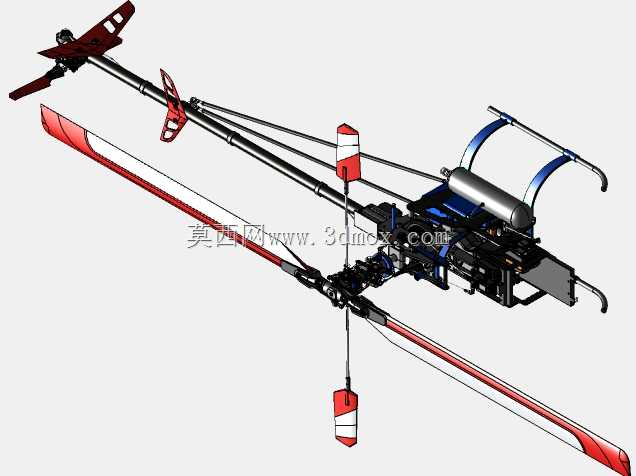

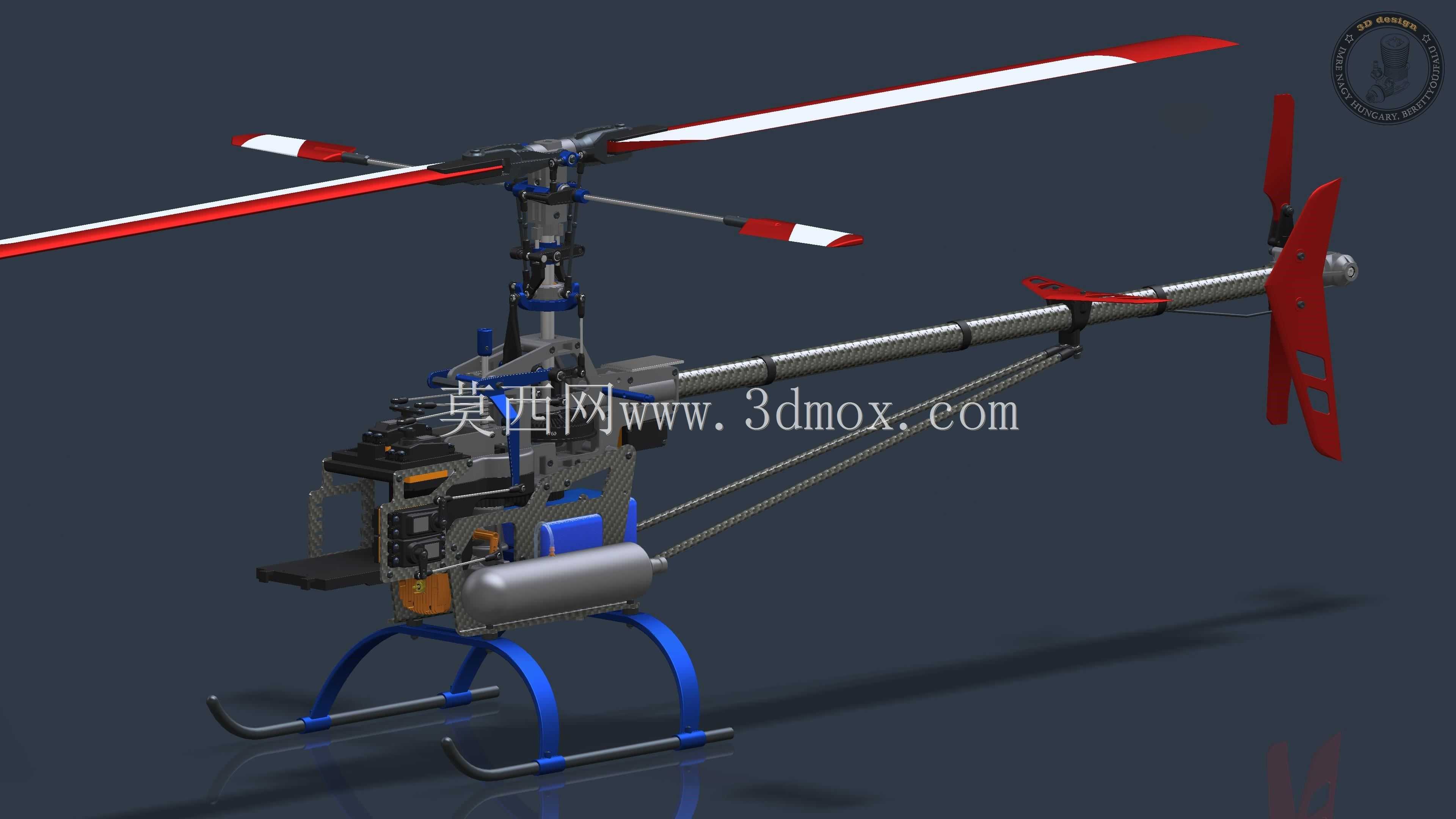

　　整机的功能特性拆分来看，主旋翼采用双叶对称设计，桨叶根部设置了变距铰结构，能够通过倾斜盘的角度变化实时调整每片桨叶的桨距，实现升力大小与方向的精准控制，满足升降、前后飞、左右侧飞的操纵需求；尾桨部分采用独立传动路径，通过碳纤维传动轴与主减速组连接，转速匹配经过反复调校，能够精准抵消主旋翼旋转产生的反扭矩，避免机身出现自旋失控的问题，同时尾桨的变距结构可以直接控制航向偏转，响应速度完全适配特技动作的操纵要求。机身主体承力结构采用碳纤维管作为主梁，搭配碳纤维板材切割的安装机位，在保证结构刚度的前提下尽可能降低整机自重，电池、电调、接收机、舵机等电子元件的安装位都预留了走线槽，避免飞行过程中线路晃动干扰传动部件。起落架采用弓形弹性结构，弧形支架具备一定的形变余量，硬着陆时可以通过自身形变吸收冲击能量，避免冲击力直接传递到机身主体结构损伤电子元件与传动部件，滑橇式的底端设计也能在不平整的草地、碎石地面稳定停放，不需要额外搭建起降平台。

　　设计思路上优先考虑了模块化拆装的需求，主旋翼头、尾管、起落架都采用快拆式锁紧结构，日常维护更换易损件时不需要拆解整个机身，比如桨叶碰撞损坏后只需要松开桨夹螺丝就能快速更换，尾管变形后松开锁紧箍就能直接替换，大幅降低日常维护的时间成本。传动系统的齿轮啮合间隙预留了0.1-0.2mm的调整余量，既可以避免加工误差导致的齿轮卡滞，也能在传动系统受到瞬时冲击时通过微小的间隙错位缓冲冲击力，减少扫齿故障的发生概率。舵机的安装位都设计了减震胶垫安装槽，通过橡胶减震垫隔绝机身振动传递到舵机内部，延长舵机电位器的使用寿命，同时也能避免振动导致的操纵信号偏差。

　　从安装边界与尺寸控制来看，主旋翼旋转直径控制在1.2米左右，尾桨旋转直径为25厘米，整机不含电池的长度为1.1米，起落架的最大宽度为18厘米，机身最宽处的电子舱宽度为12厘米，所有突出部件的边缘都做了圆角处理，避免搬运、调试过程中划伤操作人员。电池舱的尺寸预留了20mm的调整余量，可以适配不同容量的锂聚合物电池，通过调整电池的安装位置就能调整整机的重心位置，保证主旋翼轴的重心落在设计范围内，避免飞行过程中出现重心偏移导致的操纵偏差。倾斜盘的操纵拉杆长度都设计了可调螺纹结构，组装时可以通过旋转拉杆调整舵面中立位置，不需要额外打磨或者更换零件，降低组装调试的难度。尾管的长度经过传动谐振测试，选定的长度可以避开主旋翼转速对应的共振频率区间，避免飞行过程中尾管出现共振抖动，影响航向操纵的稳定性。整个机身的电子元件布局都遵循重量对称分布的原则，电调、接收机分别布置在主轴两侧的安装位，尽可能让整机的重心落在主轴中心线上，减少飞行过程中的配平阻力。
