微波炉用交流线路滤波组件结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:682795
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计
  • 微波炉用交流线路滤波组件结构设计

  在家用微波炉的电气系统设计中,交流进线端的滤波处理是整机EMC达标的核心环节,这款交流线路滤波组件直接安装在微波炉腔体外侧的进线位置,承担着阻隔双向电磁干扰的关键作用。从实际工况来看,微波炉工作时磁控管会产生大量高频射频信号,这些信号如果顺着电源线传导到公共电网,会对同电网下的其他用电设备造成干扰,同时电网侧的浪涌、杂波也会窜入微波炉控制电路,导致主控板复位、显示异常等故障,这款滤波组件就是针对这一痛点设计的。

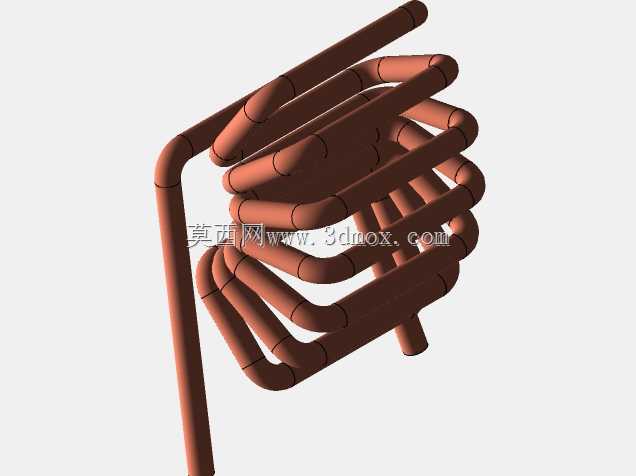

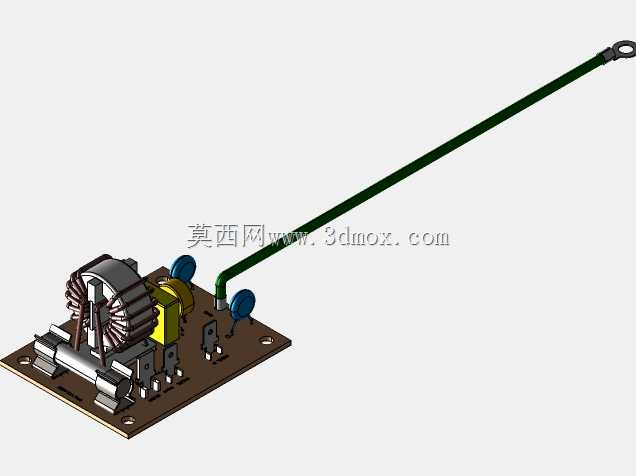

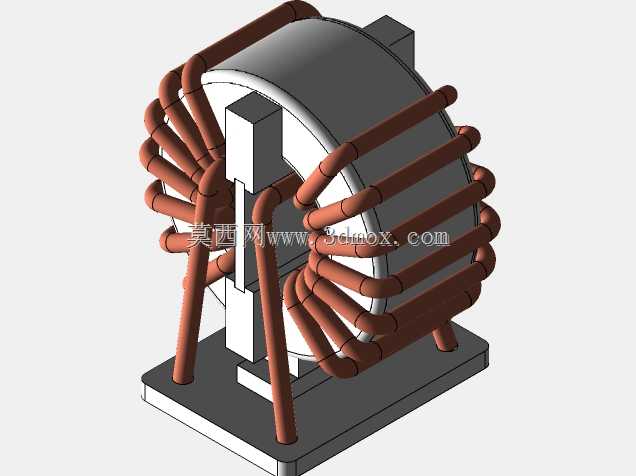

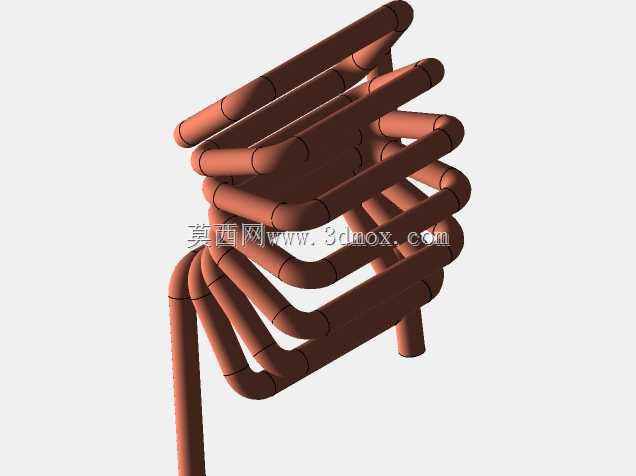

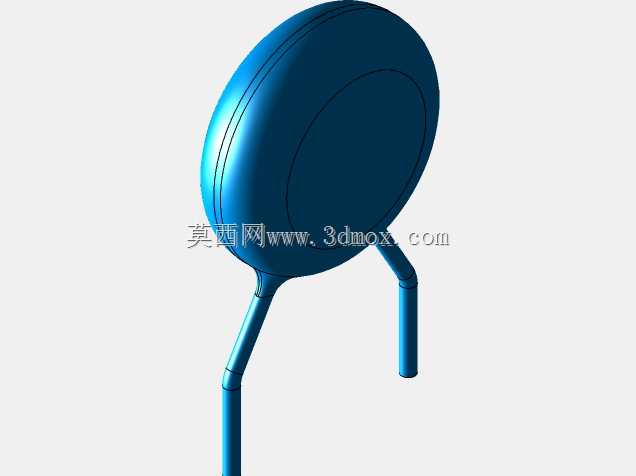

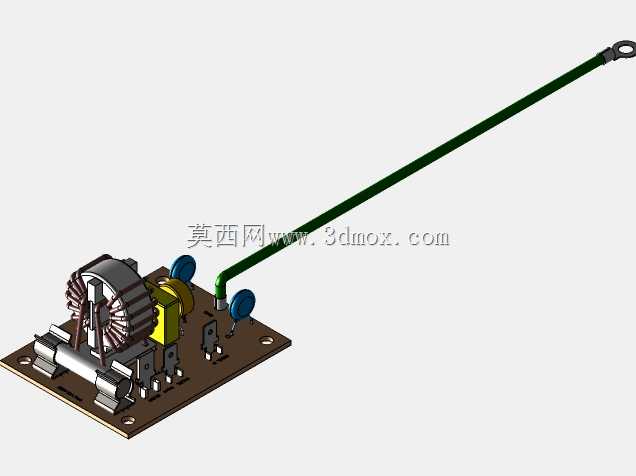

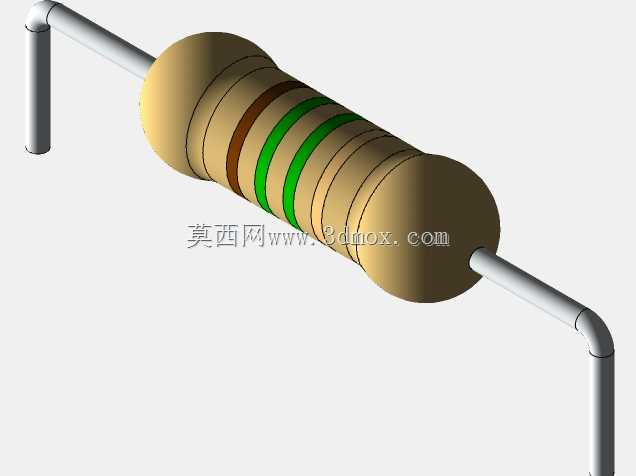

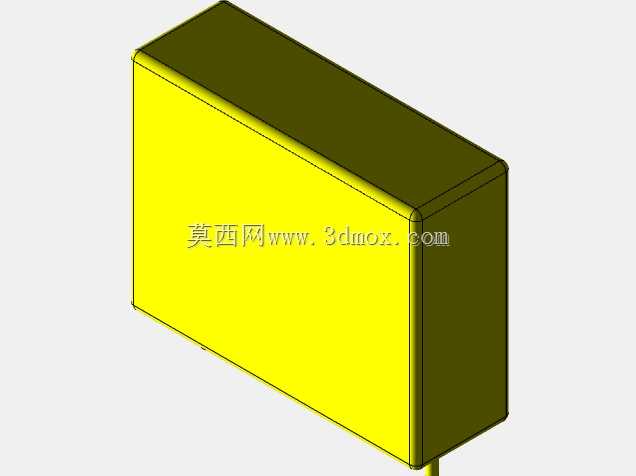

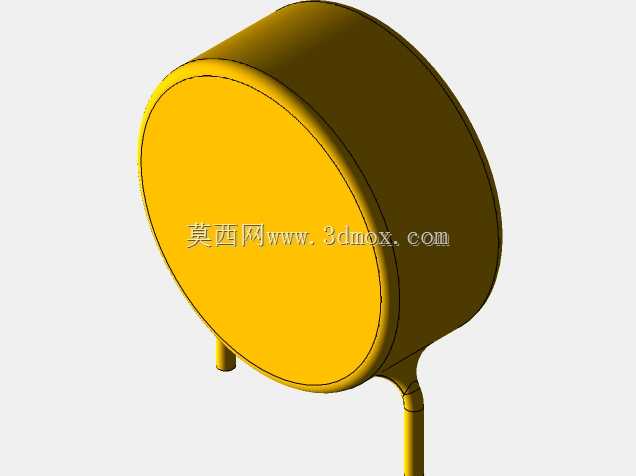

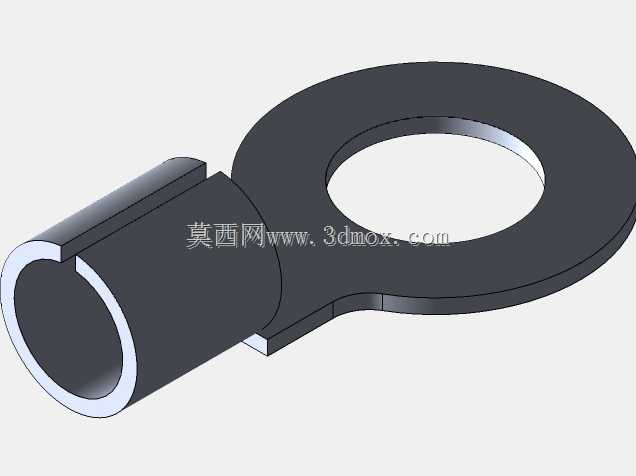

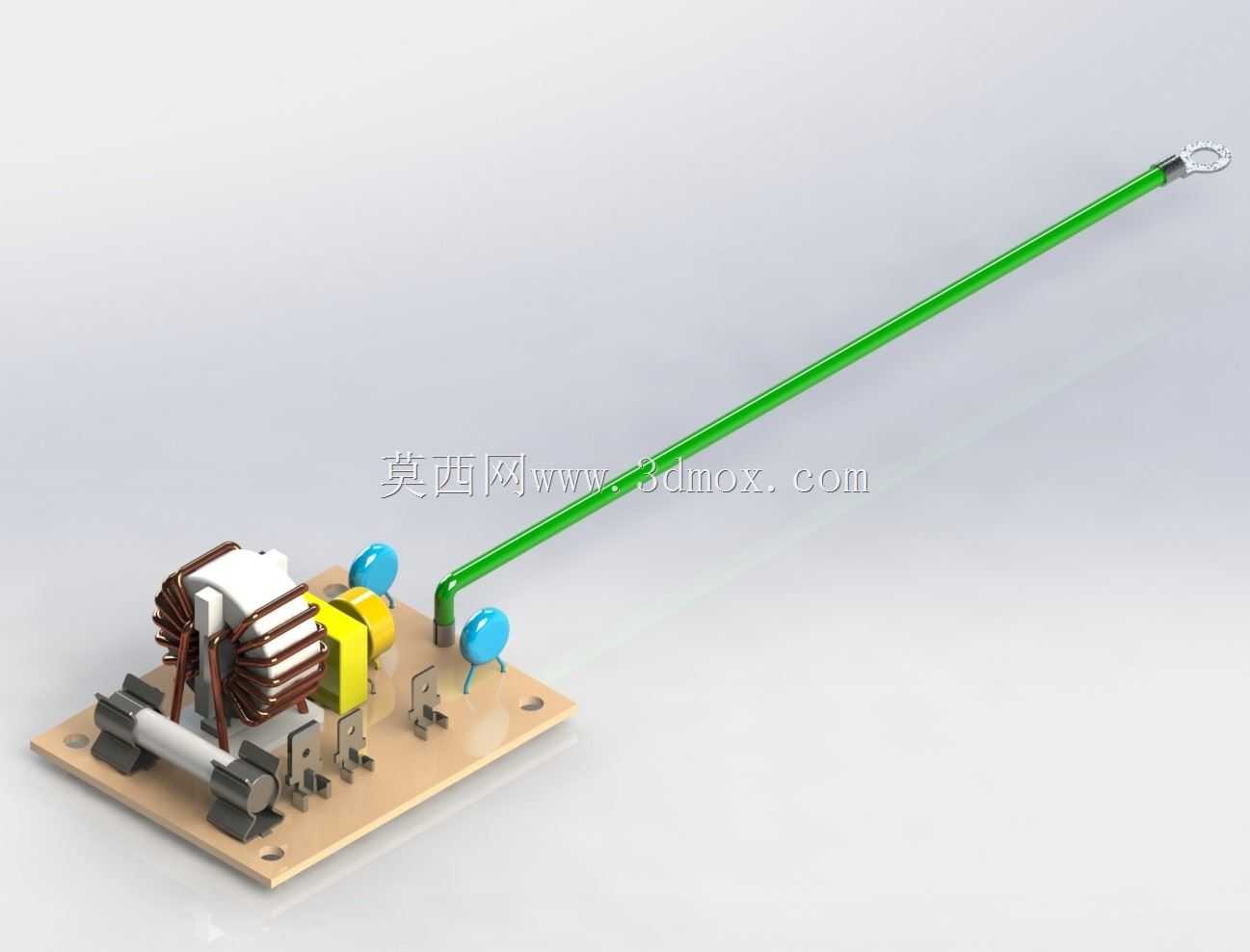

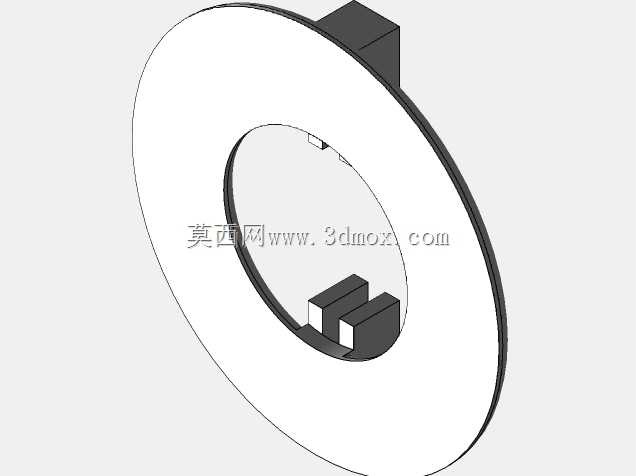

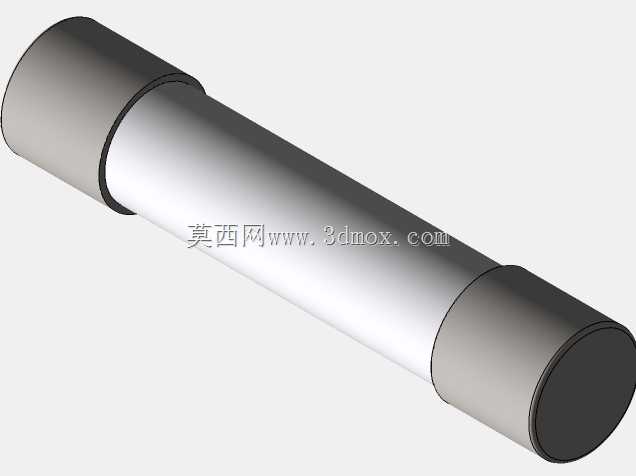

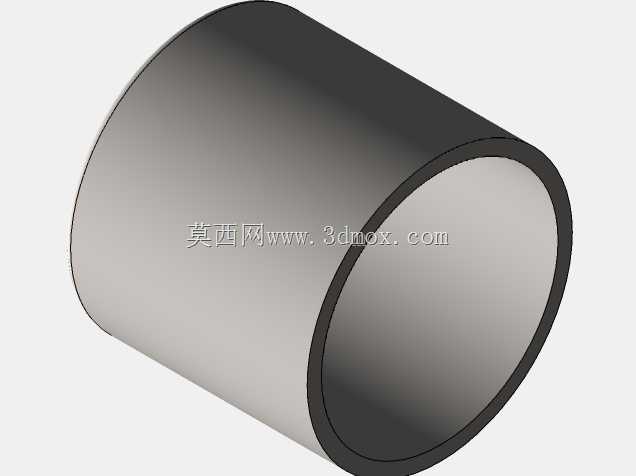

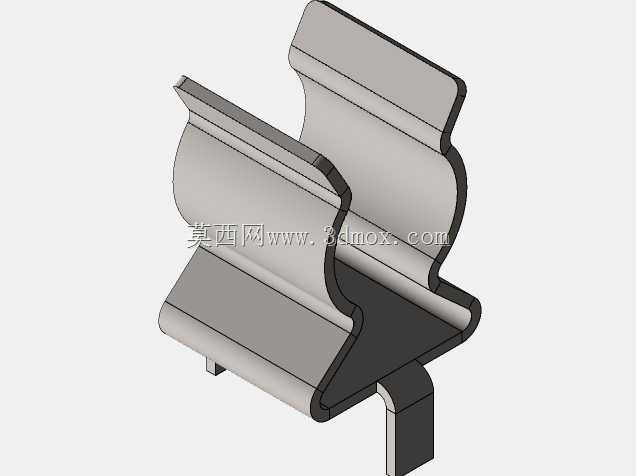

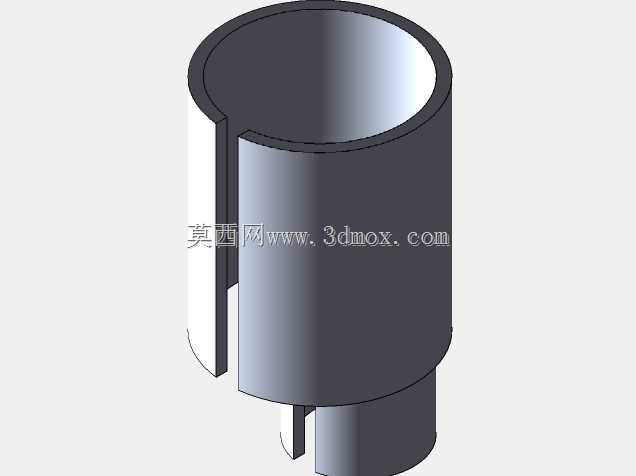

  组件采用PCB板载集成结构,核心滤波单元采用双线并绕的共模电感,绕制时严格控制两组线圈的匝数一致、绕向对称,保证对共模干扰信号呈现高阻抗特性,对差模工频信号的阻抗极低,不会影响整机的正常供电传输。电感旁搭配的黄色安规X电容跨接在火线零线之间,用于滤除差模高频干扰,两颗蓝色Y电容分别接在火线对地、零线对地的路径上,泄放共模干扰信号,板载的白色功率电阻承担放电功能,在设备断电后快速释放电容存储的电荷,避免插拔插头时出现余电电击的风险。出线端采用带固定挂耳的绿色绝缘护套导线,导线长度适配微波炉内部走线空间,挂耳结构可以直接卡在腔体的钣金卡槽内,避免运输或使用过程中线缆移位触碰高压部件。

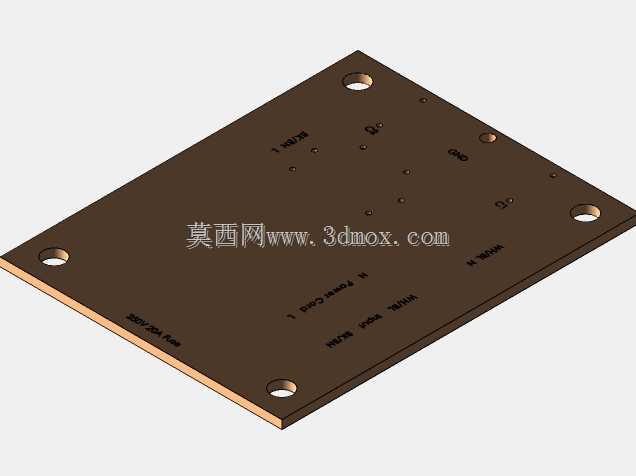

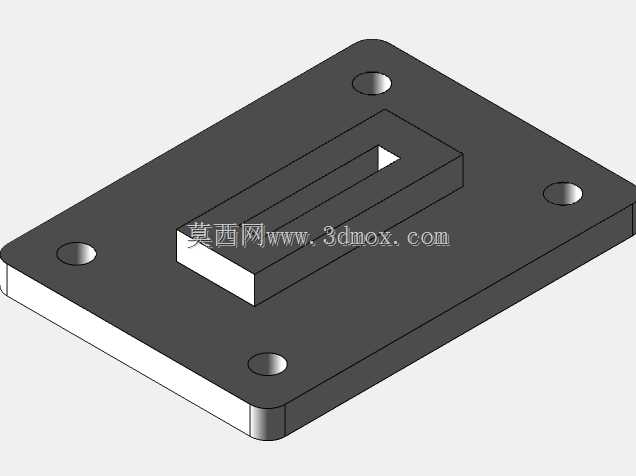

  设计过程中首先要匹配微波炉的额定工作参数,整机额定输入电流下滤波电感的线径载流量需要留足1.5倍以上余量,避免长期工作时线圈过热导致绝缘层老化;PCB板材选用FR-4环氧玻纤板,厚度1.6mm,铜箔厚度满足载流要求,板上的安装孔位直接对应微波炉腔体上的预设螺柱,安装时不需要额外设计转接支架,直接用自攻螺丝即可固定,大幅提升总装环节的装配效率。组件的整体安装边界需要避开微波炉内部的高压电容、磁控管等强干扰源,同时与散热风道的走向匹配,保证工作时电感产生的热量能被风道气流及时带走,避免局部温升过高。

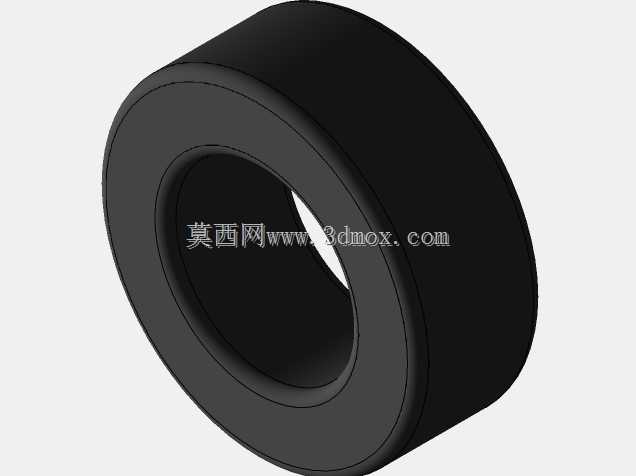

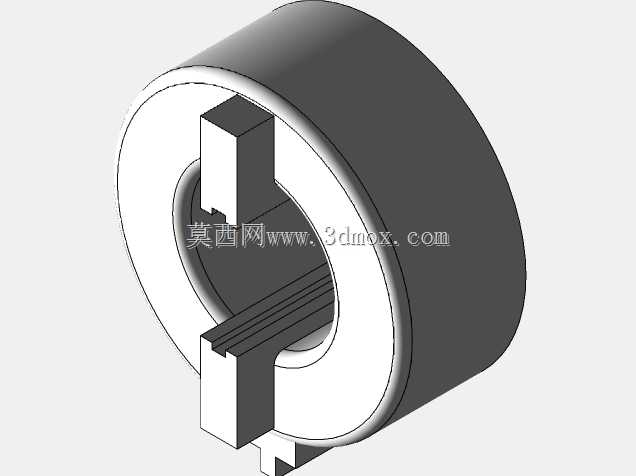

  从滤波特性曲线来看,这款组件在150kHz到30MHz的传导干扰测试频段内,插入损耗能满足GB4824标准中对家用微波炉的限值要求,不需要额外增加滤波元件就能让整机通过EMC认证。实际选型时需要注意,Y电容的总容量不能超过安全标准规定的漏电流限值,避免设备外壳带电带来安全隐患,共模电感的磁芯选用高导锰锌铁氧体材质,在保证初始磁导率的同时,控制磁芯的居里温度,确保在微波炉内部的高温工作环境下磁性能不会出现明显衰减。板上的所有元件引脚都做了剪脚处理,避免引脚过长引发放电间隙不足的问题,PCB表面做了阻焊层覆盖,仅在焊接位置露出焊盘,生产时采用波峰焊工艺,保证焊接一致性,降低虚焊风险。

  这款滤波组件的结构设计充分考虑了家用微波炉的量产装配需求,所有元件都采用通用标准件,不需要开定制模具,物料采购成本可控,整体结构紧凑,占用的安装空间小,适配不同容量规格的台式、嵌入式微波炉的进线布局,在实际量产验证中,能有效解决微波炉传导发射超标的问题,同时提升整机的抗电网干扰能力,减少用户使用过程中出现的电路故障概率。
