可弯折外置胶棒通讯天线结构设计

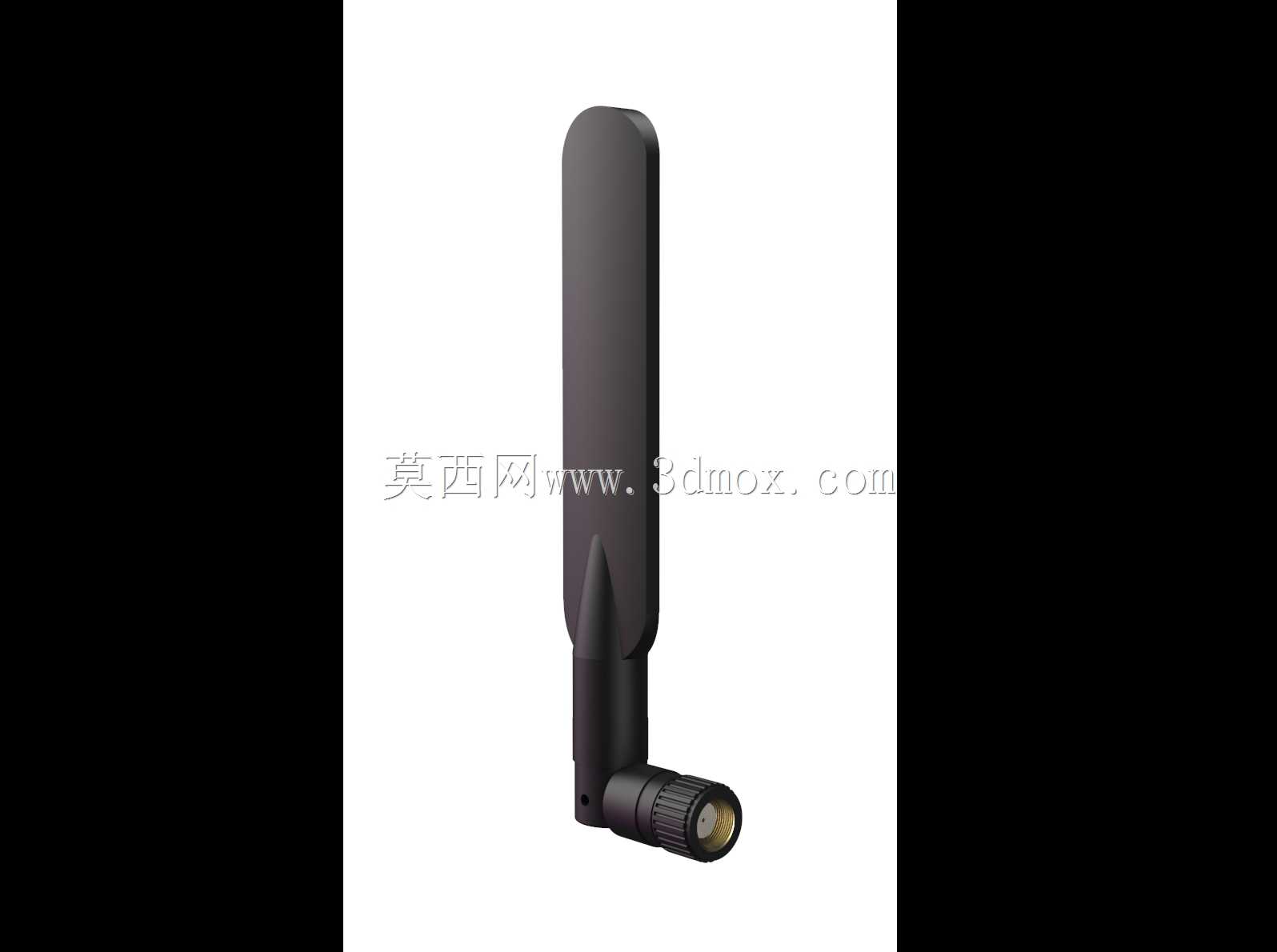

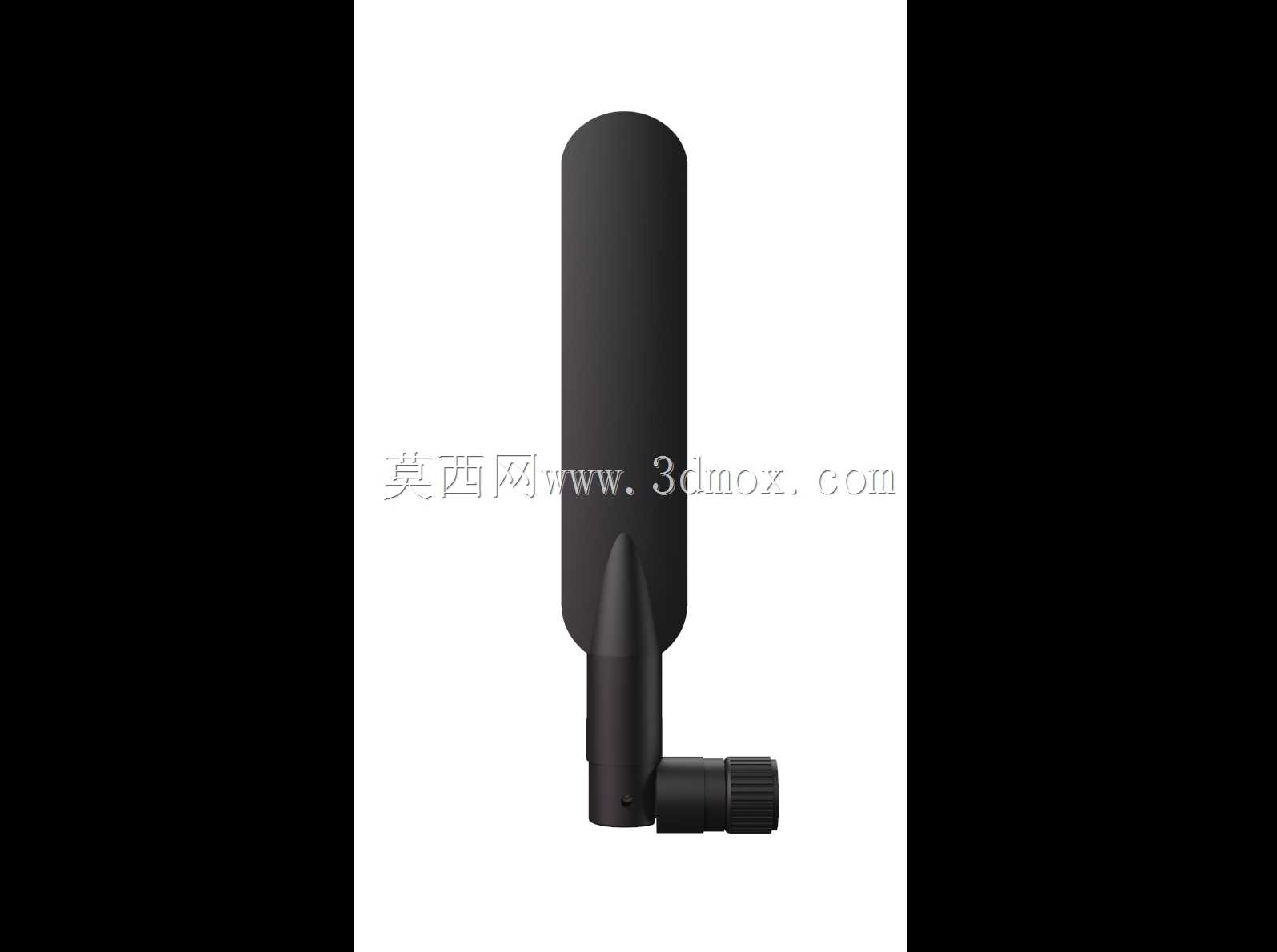

　　一方面是满足消费类和工业类电子设备的外观安规要求，避免安装维护时划伤操作人员，另一方面这种截面设计也能降低户外使用时的风阻，减少长期风吹导致的接头松动问题。外壳内部是射频辐射振子的封装腔体，设计时预留了足够的绝缘间隙，避免振子和外壳内壁接触导致的驻波比异常，胶棒外壳的壁厚做了均匀化处理，注塑生产时不会出现缩痕、翘曲等外观缺陷，量产一致性更好。底部的弯折铰接结构是设计的重点，铰接部位采用阻尼转轴结构，调整角度时可以在0到90度区间内任意角度悬停，既可以垂直竖立获得全向信号覆盖的最佳姿态，也可以根据设备安装空间弯折到水平或者倾斜角度，避开周边的金属遮挡件——很多做机柜集成的同行都有经验，机柜内的金属隔板、走线槽对2.做通讯设备结构设计的同行大多清楚，外置胶棒天线的选型和结构适配，从来不是选个标准件拧上就完事的活儿，尤其是工业级无线设备、户外网关、智能终端这类对信号稳定性有硬要求的场景，天线的安装角度、结构强度、接头适配性，直接影响整机的无线信号覆盖效果。这款可弯折外置天线的结构设计，首先是从实际安装场景的痛点出发做的优化，日常项目里碰到最多的问题，就是固定角度的天线在设备壁挂、机柜内嵌、桌面平放等不同安装姿态下，天线极化方向没法调整，导致信号增益折损，严重的时候甚至会出现信号盲区，所以铰接式的弯折底座是这类天线的核心结构点。从结构细节来看，天线主体的长条形胶棒外壳采用圆角流线型设计，没有尖锐棱角，

　　4G和5G频段的信号屏蔽极强，天线如果能灵活调整角度探出遮挡区域，信号强度能提升15dB以上，比单纯提升发射功率的效果更直接，还不会带来额外的功耗和EMC问题。接头部分采用标准SMA型同轴接头，接头外圈做了滚花防滑设计，徒手就能完成拧紧操作，不需要额外借助扳手，现场安装维护效率更高，接头内部的插针深度做了公差管控，和设备端的母座对接时，既不会因为插针过短导致接触不良，也不会因为插针过长顶坏母座内部的接触弹片，适配市面上绝大多数带SMA天线接口的无线通讯设备，包括工业路由器、无线AP、物联网网关、远程数传终端、智能家电主控板等。设计时也充分考虑了安装边界的适配，天线整体的长度控制在常规外置天线的通用尺寸区间，

　　弯折后的最小回转半径经过核算，不会和设备外壳上的其他接口、散热筋、壁挂安装孔位产生干涉，在做整机结构堆叠的时候，不需要为天线预留过大的避让空间，能有效压缩整机的外形尺寸。从材料选型的角度，胶棒外壳采用耐候性ABS材质，添加抗UV助剂，长期在户外日晒环境下使用不会出现脆化、变色问题，铰接部位的转轴采用耐磨POM材质，经过上千次弯折测试后阻尼力矩衰减控制在15%以内，不会出现松垮下垂、角度无法固定的问题，接头部分采用黄铜镀金工艺，接触电阻低，抗氧化能力强，在潮湿、多盐雾的工业环境下也能保证稳定的信号导通。实际项目应用中，这类天线除了常规的wifi信号传输，还可以适配蓝牙、Zigbee、LoRa等多种无线通讯协议的频段，

　　只要调整内部振子的长度和匹配电路参数，就能覆盖不同的通讯频段需求，结构部分不需要做大幅修改，能大幅缩短衍生产品的开发周期。很多刚入行的结构工程师做天线适配时，往往只关注天线的电气参数，忽略结构安装的细节，比如天线根部和设备外壳的间隙、弯折时的运动干涉、接头的拧紧力矩上限，这些细节问题往往会在量产或者现场使用时暴露出来，比如天线拧紧时根部跟外壳摩擦掉漆、弯折时顶到外壳导致角度调不到位、接头拧得过紧导致内部馈线拧断，这款天线的结构设计在这些细节上都做了对应的规避，根部做了让位凸台，铰接部位的旋转中心做了偏移设计，接头内部的馈线预留了足够的扭转长度，哪怕接头拧到规定力矩上限，也不会出现馈线被拧断的问题。另外天线的重量经过严格控制，不会因为自重过大导致设备放置时出现重心偏移，也不会在设备受到振动时——比如车载安装、工业设备旁的振动环境——出现天线下垂移位的问题，阻尼转轴的力矩经过反复调校，既能保证角度调整时的手感，也能在持续振动环境下保持设定的角度不偏移。
