3D打印圆角R角成型校验基准样板

　　在注塑模具试模、3D打印工艺校验以及精密零件成型精度验证环节，这类R角与圆顶特征校验样板是一线结构工程师、工艺调试人员手边不可或缺的实物基准。日常工作中我们经常遇到，图纸标注的R0.5到R10的过渡圆角、不同曲率的球面圆顶，在实际成型过程中会因为材料收缩、打印层纹、刀具磨损、注塑保压参数偏差出现特征失真，小到消费电子外壳的握持手感偏差，大到密封件配合面的密封失效，很多问题根源都出在曲面特征的成型精度不达标上。

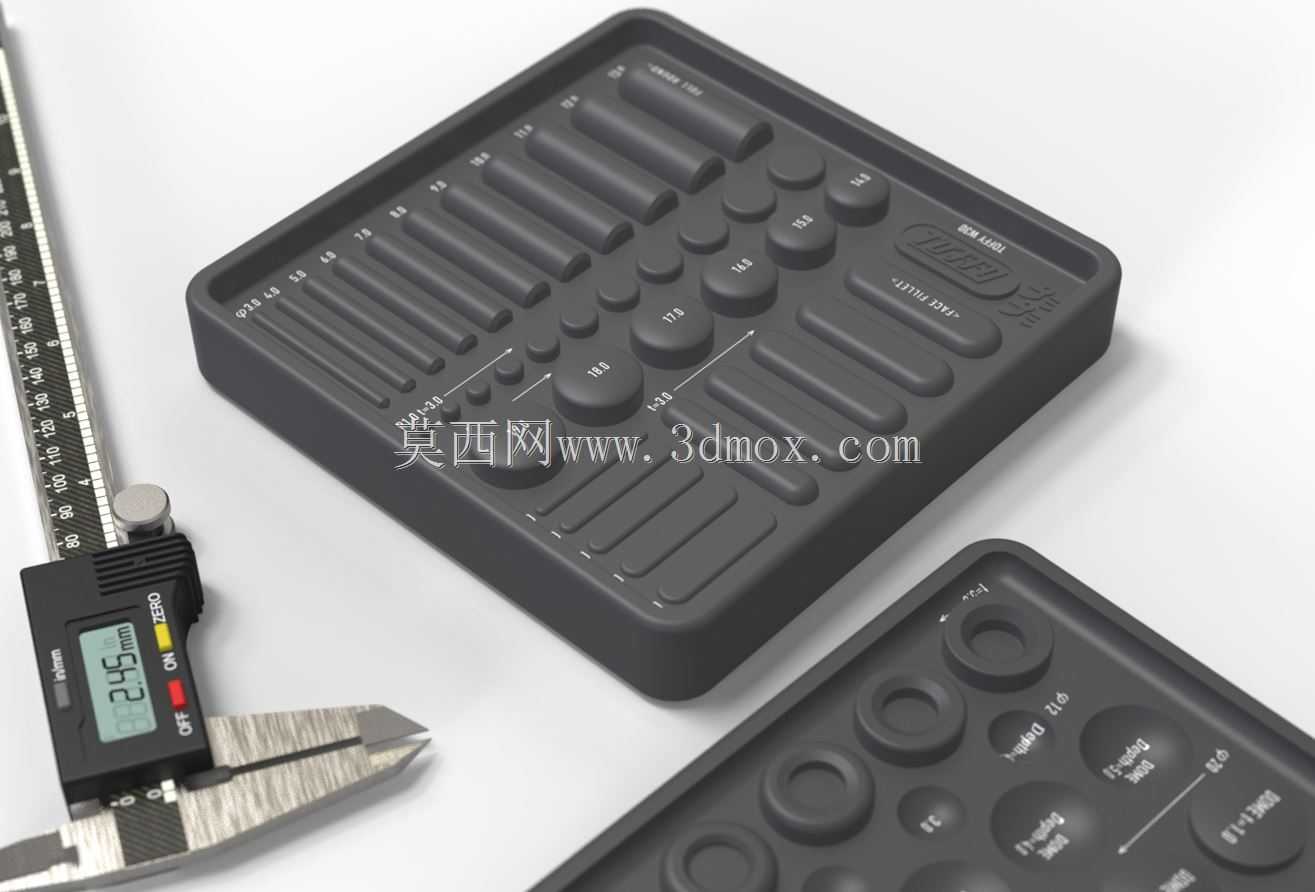

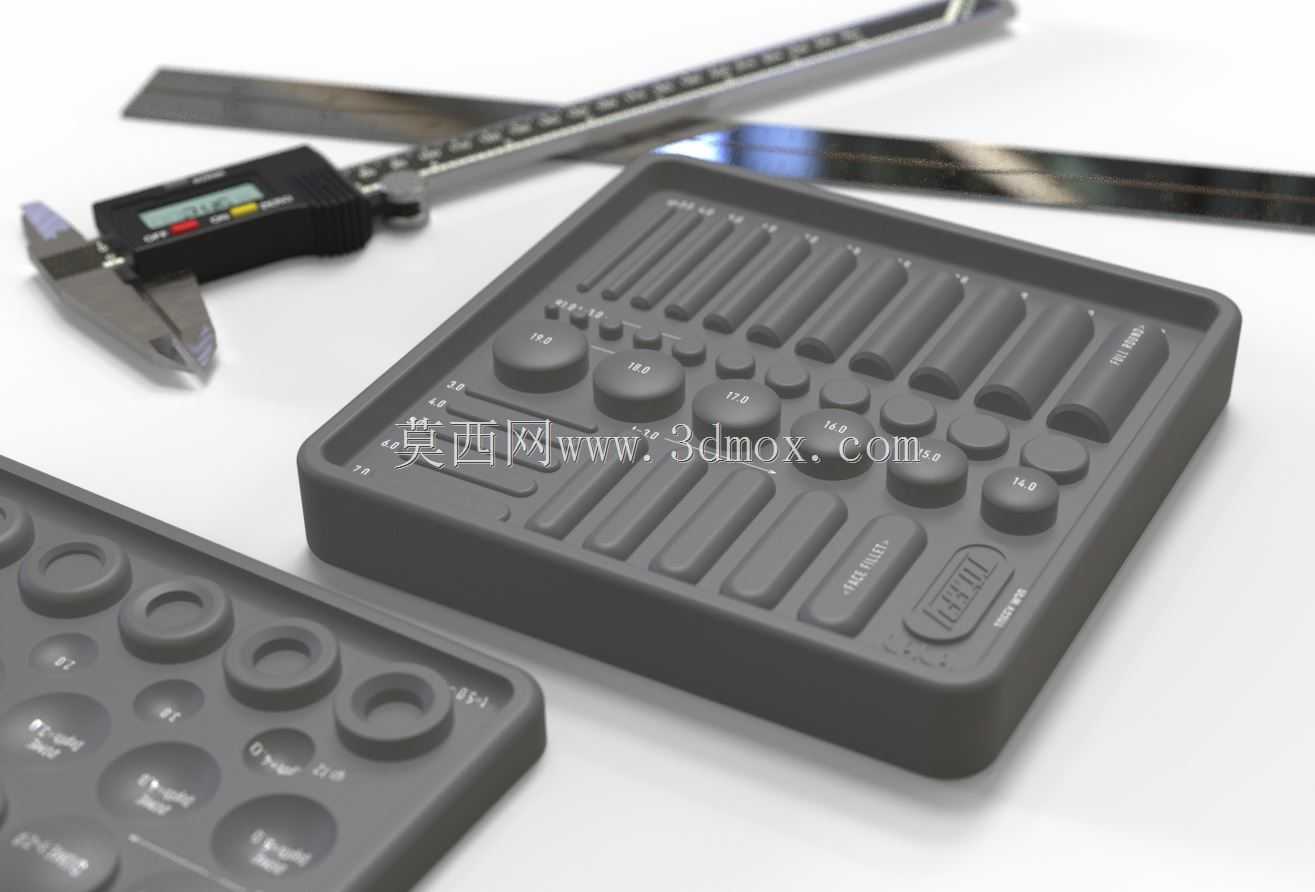

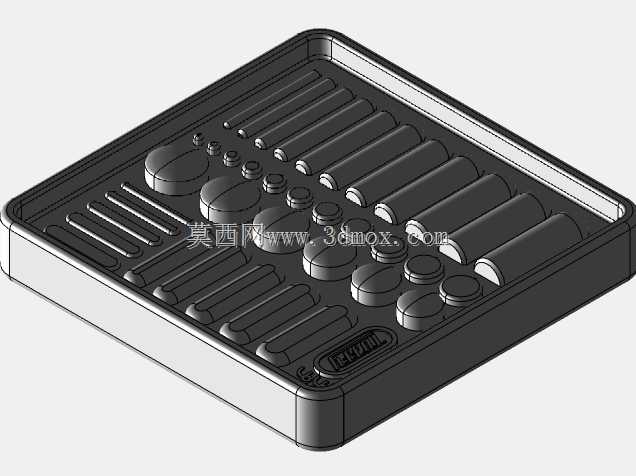

　　这套样板在设计时，把常用的内R、外R、不同高度的圆顶凸台、不同曲率的球面特征按照梯度排布在同一块基准板上，每个特征旁预留了激光打标位，可直接标注对应R值与曲率参数，不需要额外附带对照表就能快速完成比对。整体外形采用矩形带防滑侧边的设计，长宽尺寸控制在150mm×120mm范围内，厚度15mm，不管是放在钳工台的量具架上，还是装在工艺调试人员的工具包内，都不会占用过多空间，边缘做了C2倒角处理，日常拿取不会划伤手部，也不会和其他量具磕碰产生凹痕影响基准精度。

　　从设计思路上看，这套样板没有做多余的装饰性结构，所有排布的特征都对应实际生产中最常出现精度偏差的结构：从最小的R0.3圆角，到常用的R1、R2、R5过渡圆角，再到不同凸起高度的球面圆顶，每个特征之间预留了8mm的间距，既方便用数显卡尺、R规直接测量，也能在3D打印成型后清晰观察每个特征的层纹堆积情况，不会因为特征间距过小导致打印时出现特征粘连，或者注塑时出现走胶不齐的问题。样板的基板背面做了2mm深度的网格加强筋，既可以减少大平面打印时的翘曲变形，也能降低注塑成型时的缩痕，保证基准面的平面度控制在0.05mm以内，放在平台上不会出现翘动，测量时不需要额外夹持固定。

　　在实际应用场景中，这套样板可以直接放在3D打印机的成型平台中心位置，作为每次更换耗材、调整打印参数后的首件校验件，打印完成后通过观察各个R角的成型锐度、圆顶的球面完整性，就能快速判断当前的打印温度、层厚、冷却参数是否匹配耗材特性，不需要打印完整的产品模型就能提前排查参数问题，能大幅减少试错成本。在注塑车间，这套样板可以作为模具修模后的比对基准，钳工修磨完型腔的圆角位置后，直接用对应位置的样板特征做透光比对，就能快速判断修磨后的R角是否符合图纸要求，比单纯用R规测量效率提升40%以上，也能避免因为个人测量手法差异导致的精度偏差。

　　在安装边界与使用适配性上，样板的基准面粗糙度设计为Ra1.6，不管是放在花岗岩检测平台上，还是放在注塑机的操作台上，都能保持稳定贴合，不会因为台面的轻微不平整出现倾斜。所有凸起的特征高度统一控制在5mm以内，既保证特征有足够的辨识度，也不会因为特征过高在打印时出现支撑难去除的问题，注塑生产时也不会因为特征过高出现粘模、顶白的缺陷。针对不同的使用场景，这套样板的特征排布还做了分区设计，左侧区域集中排布内凹圆角特征，右侧区域集中排布外凸圆角与圆顶特征，测量时不需要反复翻转样板，就能完成内外R角的快速比对，日常使用时的操作流畅度更高。

　　很多刚入行的结构工程师容易忽略这类基准样板的作用，总觉得直接测量产品特征就足够，但实际生产中，很多曲面特征的偏差是肉眼难以分辨的，尤其是R角小于1mm的过渡位置，数显卡尺很难精准测量，通过标准化的样板做比对，能快速统一不同岗位人员的判断标准，避免设计、工艺、质检环节因为对圆角成型效果的认知差异出现沟通矛盾。这套样板的所有特征参数都对应机械设计手册中常用的圆角取值系列，没有做非标准的特殊曲率特征，不管是做消费电子外壳的结构验证，还是做工业零部件的成型校验，都能直接适配使用，不需要额外调整特征尺寸。
