分体式3D打印机基板清洁刮刀结构设计

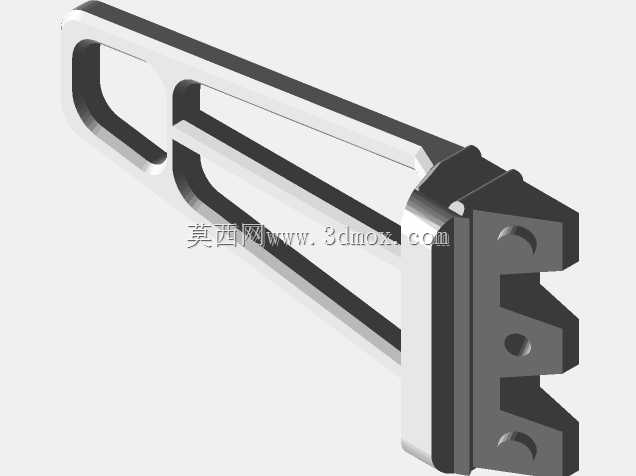

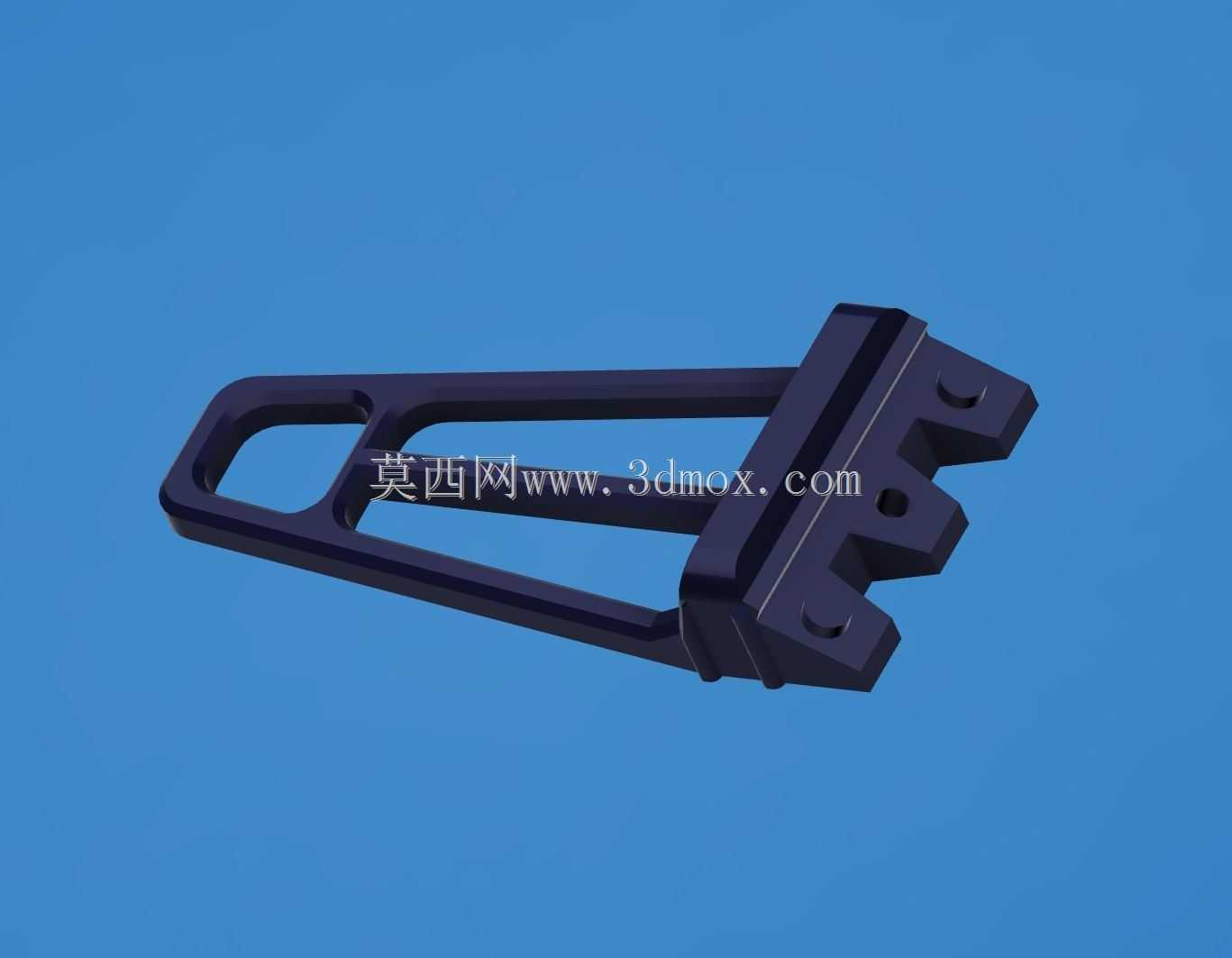

　　在桌面级FDM3D打印的日常作业流程里，基板残留耗材清理是每轮打印结束后无法跳过的工序，不少从业者习惯直接用指甲刮除残留料丝，不仅清理效率低，长期操作还容易划伤基板表面、破坏打印平台的平面度，直接影响后续首层打印的附着效果。市面上现有不少一体式打印基板刮刀，但这类产品普遍存在刀头与手柄一体成型的设计缺陷，尤其是刀头靠近刃口的位置如果做的过薄，经过十几次到几十次的刮除作业后，刃口很容易出现卷边、崩缺，一旦损坏就需要整把更换，不仅使用成本高，不同批次的刮刀手柄握持手感还存在差异，长期使用反而会增加操作负担。这款分体式刮刀的设计，正是针对一体式刮刀的易损痛点做的结构优化，整体拆分为独立的手柄主体与可替换刀片两个部分，当刀片刃口出现磨损、

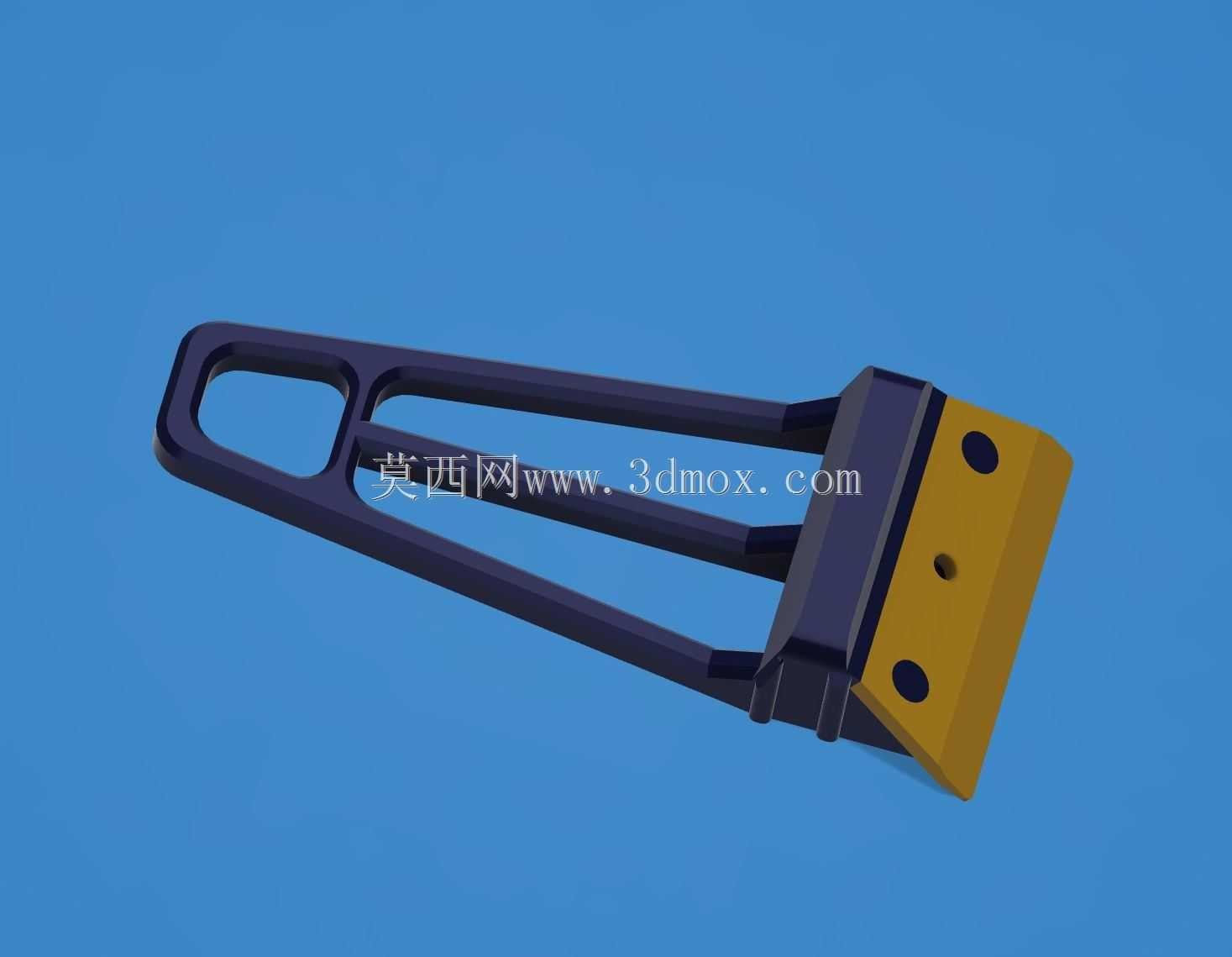

　　崩缺时，仅需要更换刀片部分即可，手柄可以长期重复使用，大幅降低了长期使用的耗材成本。刀片部分采用M3规格的螺钉完成与手柄的锁紧固定，手柄对应安装位置嵌入了滚花M3x4mm规格的铜螺母，这种嵌装螺母的设计，能避免反复拆装刀片时直接在塑料手柄的螺纹孔上旋拧造成的滑牙问题，哪怕经过几十次刀片更换，螺纹连接的锁紧力依然能保持稳定，不会出现刀片松动、刮除作业时晃荡的问题。刀片的固定点位做了对称分布设计，锁紧后刀片与手柄的贴合面完全贴合，不会出现局部翘起的情况，刮除作业时刃口的受力能均匀传递到整个手柄结构上，不会因为局部应力集中造成刀片断裂。手柄的握持部分做了贴合手掌弧度的曲面过渡，没有尖锐的棱角，长时间握持施力也不会出现硌手的问题，

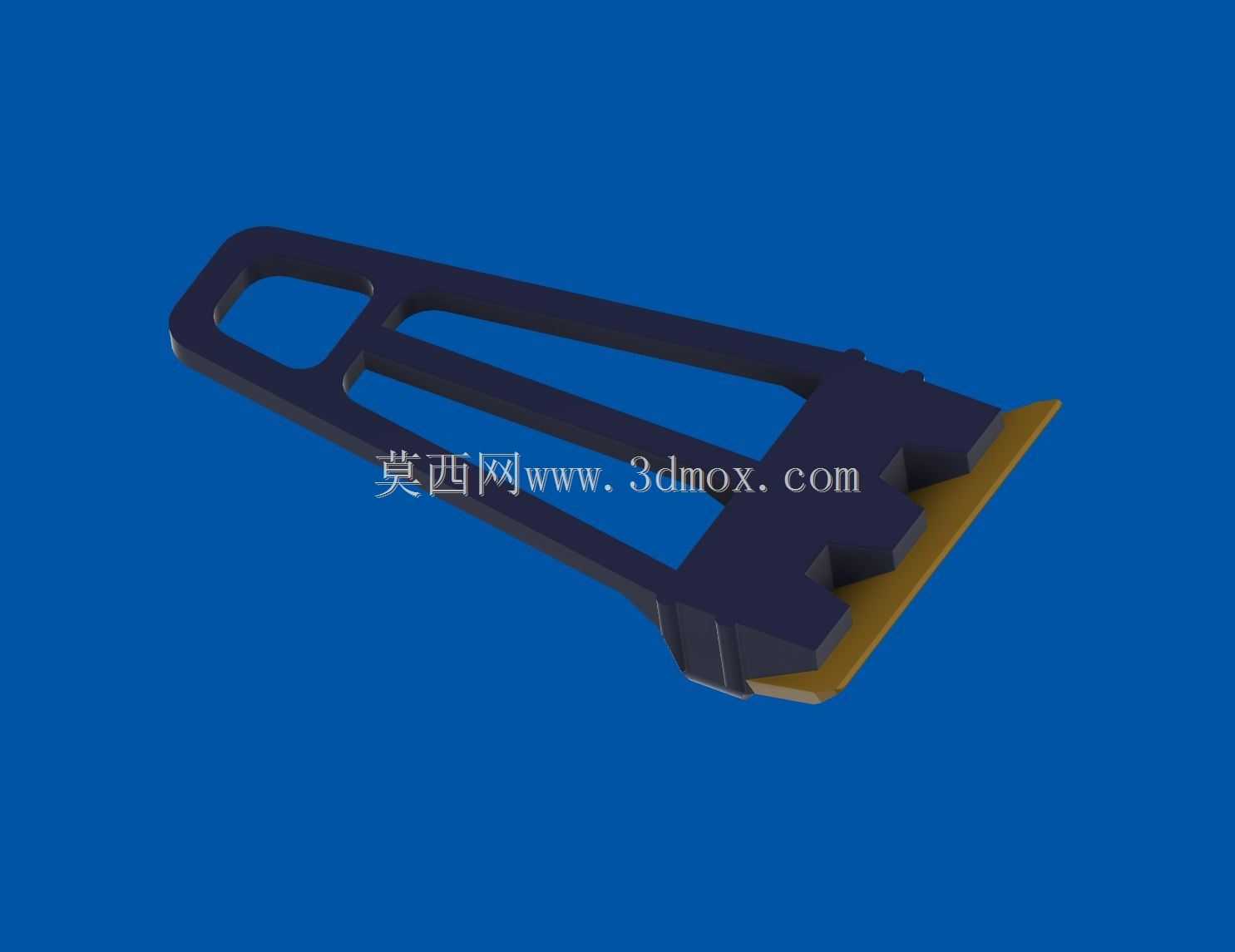

　　整体握持重心落在手掌中心位置，刮除作业时手腕不需要刻意调整角度就能让刃口与基板表面保持合适的接触角度，既能保证刮除残留料丝的效率，也能避免刃口角度不对划伤基板涂层。考虑到不同打印场景的耗材适配需求，刀片部分的安装接口做了通用化设计，除了常规PLA材质的打印刀片外，使用者也可以根据自身的使用需求，更换碳纤维增强材质、金属材质的刀片，适配不同硬度残留耗材的清理需求，比如打印PC、ABS这类粘性更强的工程耗材时，更换硬度更高的刀片就能获得更好的清理效果，不需要额外更换整把刮刀。这款刮刀的整体尺寸控制在单手可握持的范围内，安装完成后整体长度适配常规桌面操作的握持距离，不会因为尺寸过长导致操作时干涉打印平台的其他结构，

　　刀片伸出手柄的长度经过反复验证，既保证了刃口有足够的作业宽度，也不会因为伸出过长导致施力时刀片变形。实际打印制作这款刮刀时，手柄部分采用常规PLA线材即可完成打印，不需要额外的支撑结构，打印层厚设置在0.2mm、填充率10%就能满足结构强度需求，打印完成后仅需要清理掉少量的打印毛刺，压入嵌装铜螺母、安装好刀片就能直接投入使用，不需要额外的后处理工序。在实际使用过程中，这款刮刀除了能清理打印基板上的残留料丝外，还可以用来清理打印件边缘的溢料、支撑残留，刃口的平直度经过校准，刮除作业时不会在基板表面留下深浅不一的划痕，能有效延长PEI、贴膜类打印基板的使用寿命。相比一体式刮刀，这种分体可换刀片的设计，也方便使用者根据不同的作业场景更换不同刃口角度的刀片，比如清理较厚的残留料块时可以换用刃口角度稍大的刀片，清理薄的残留料层时换用刃口更锋利的薄刀片，一把手柄就能适配多种清理需求。刀片的固定螺钉采用标准内六角规格，日常拆装只需要一把常规的M3内六角扳手就能完成，不需要特殊工具，哪怕是在打印车间现场也能快速完成刀片更换，不会因为工具问题耽误打印作业的进度。手柄的表面没有做多余的防滑纹路设计，而是通过曲面造型的贴合度来保证握持稳定性，避免纹路缝隙里残留打印耗材碎屑、难以清理的问题，日常维护只需要用酒精擦拭表面就能保持清洁。
