3D打印机用冷却风扇导风槽结构

　　在桌面级FDM3D打印机的日常运维中，挤出端的散热风道属于极易丢失、损坏的小尺寸结构件，这类零件通常采用PLA或PETG材质打印制作，长期处于喷头附近的温热环境中，拆装维护时稍不注意就会出现卡扣断裂、整体遗失的问题，直接影响打印过程中模型的冷却定型效果。这款冷却风扇导管，是针对Tronxy系列桌面3D打印机挤出端冷却需求设计的导风结构，核心作用是将轴流风扇输出的冷却气流规整导向挤出喷嘴下方的模型成型区域，避免气流发散导致的冷却不均，减少打印件翘边、层间粘结不良、悬垂面拉丝等常见打印缺陷。

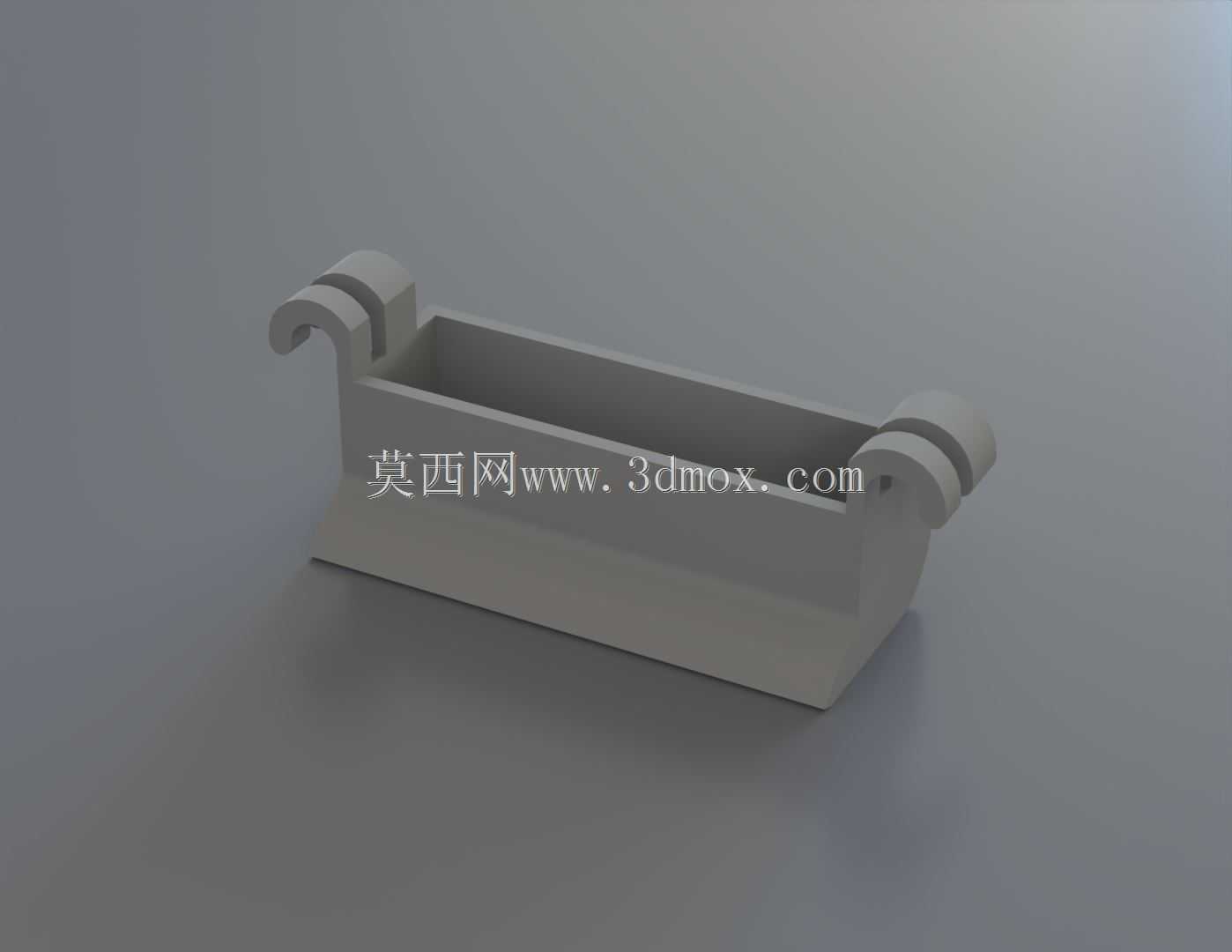

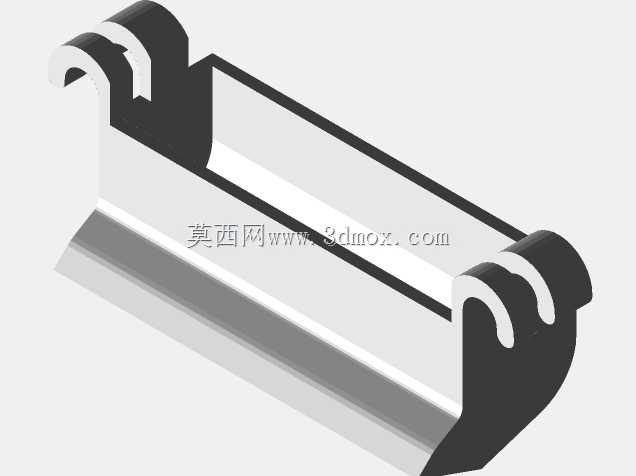

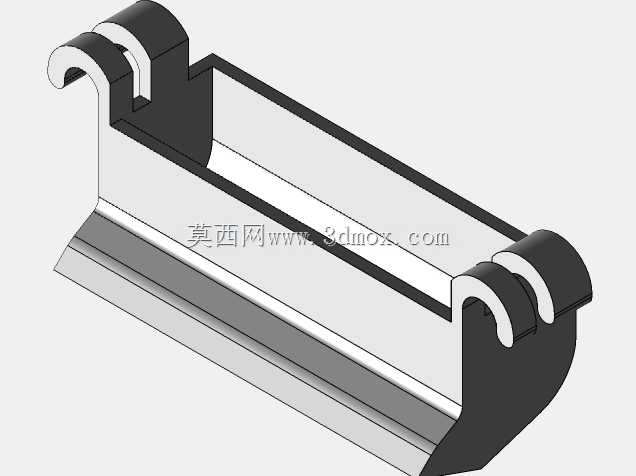

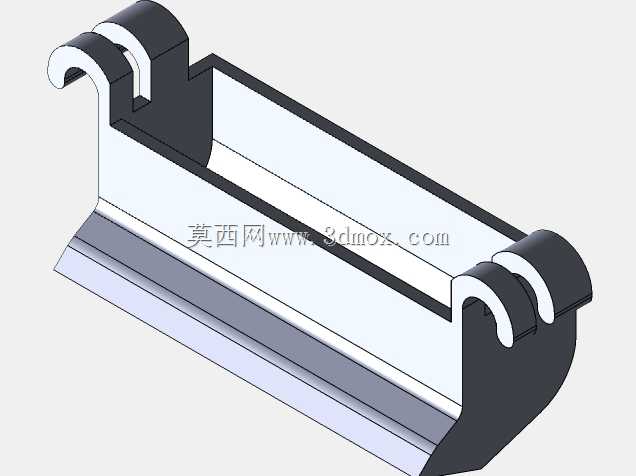

　　从结构设计来看，整体采用长条形槽式腔体结构，腔体截面为上宽下窄的渐缩形态，进气端匹配常用的4010轴流风扇出风尺寸，能够完全承接风扇输出的气流，减少边缘漏风损失；出气端沿长度方向开设窄缝式出风口，将气流压缩为均匀的层流风幕，垂直吹向喷嘴刚挤出的熔融耗材表面，让耗材在挤出后快速冷却定型，保证打印件的尺寸精度与表面质量。零件两端设计有对称的钩状卡扣结构，卡扣的内槽尺寸完全匹配Tronxy系列打印机挤出头支架的安装凸台尺寸，安装时无需额外螺丝固定，直接将卡扣对准支架凸台按压卡入即可完成装配，拆装过程无需工具，日常维护清理风道时可以快速拆卸，卡扣的壁厚设计为2mm，兼顾安装时的弹性变形需求与长期使用的结构强度，避免多次拆装后出现卡扣断裂的问题。

　　从安装边界来看，零件整体长度匹配40mm规格风扇的侧边尺寸，安装后整体突出挤出支架的距离不超过15mm，不会与打印平台、Z轴导轨等运动部件产生运动干涉，在打印机全行程打印过程中都能保持稳定的导风效果，不会因为打印头的高速移动出现风道移位的问题。腔体内部做了顺滑的圆弧过渡设计，没有直角突变结构，能够减少气流在腔体内部的涡流损失，让出风口的风速分布更均匀，沿出风口长度方向的风速差控制在10%以内，避免模型局部冷却不足导致的变形问题。零件的壁厚均匀控制在1.8mm，采用FDM工艺打印时无需添加支撑，直接摆放即可打印成型，打印完成后仅需去除底部少量 raft 支撑即可直接使用，普通用户自行复刻的门槛极低。

　　在实际使用场景中，这类导风导管的性能直接影响打印件的成型质量，尤其是在打印PLA耗材时，充足且均匀的冷却能够大幅提升打印速度上限，降低悬垂结构的打印难度，即使打印15mm长度的悬垂面也能保证表面平整无塌陷。相比原厂配备的风道结构，这款设计在腔体的渐缩角度上做了优化，将出风口的风速提升了约15%，同时不会产生额外的风噪，适配绝大多数Tronxy系列的桌面级FDM机型，也可以通过简单修改卡扣尺寸适配其他采用4010冷却风扇的同类型3D打印机。在结构设计过程中，特意规避了靠近喷嘴高温区域的结构延伸，零件最下端距离喷嘴加热块的距离保持在8mm以上，避免长期受高温辐射导致的零件变形，延长零件的使用寿命，即使长期在喷头200℃左右的工作温度环境下使用，也不会出现软化变形的问题。
