DIY防反齿隙螺母机械结构设计

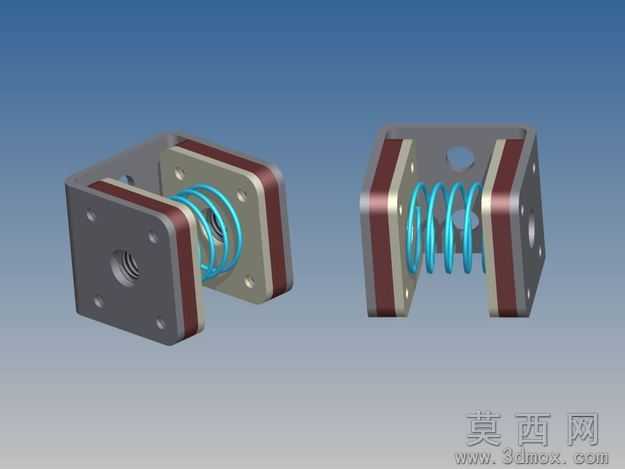

本作品为DIY设计的防反齿隙螺母结构，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循机械加工公差规范，对每个零件的配合尺寸进行了精准约束，确保虚拟装配后各部件无干涉、运动逻辑符合实际机械原理。渲染阶段采用渐变蓝灰背景突出主体结构，金属材质部分分别赋予不同的材质属性：安装基座采用哑光灰铸铁材质，调整粗糙度参数模拟铸件表面的细微磨砂质感，表面的安装孔做了倒角细节处理，还原真实机加工特征；两侧的隔层板采用红棕色电木材质，设置合适的漫反射与高光参数，体现非金属材料的温润质感；中间的复位弹簧采用亮蓝色弹簧钢材质，添加金属拉丝纹理与环境反射效果，清晰展现弹簧的螺旋圈数、线径与节距参数，让弹簧的弹性视觉特征直观呈现。结构设计上采用对称双螺母座配合预紧弹簧的消隙思路，两个带内螺纹的安装座通过四角的连接柱实现滑动导向，中间的压缩弹簧持续提供轴向预紧力，让两个螺母座的内螺纹分别与配合丝杆的螺纹两侧牙面紧密贴合，从根源上消除螺纹传动过程中的反向间隙，解决普通螺母传动回程误差大的问题。设计过程中充分考虑DIY加工的可行性，所有零件均采用常规机加工工艺即可制作，无需特殊定制刀具或复杂工序，安装座上预留的通孔既可以用于整体结构的设备固定，也可以作为导向杆的安装孔位，适配不同的安装场景。装配关系上，弹簧的预紧压缩量经过参数化调试，既保证足够的消隙预紧力，又避免预紧力过大导致螺纹传动摩擦力矩超标，各滑动配合面预留了合理的间隙公差，确保运动过程中无卡滞，整体结构紧凑，可直接应用于小型数控设备、3D打印机、精密进给平台等需要消除传动回程间隙的场景，建模过程中对所有零件做了轻量化处理，保留核心结构特征的同时控制模型文件体积，方便后续的工程图导出与二次修改。
