激光模块专用散热冷却装置设计

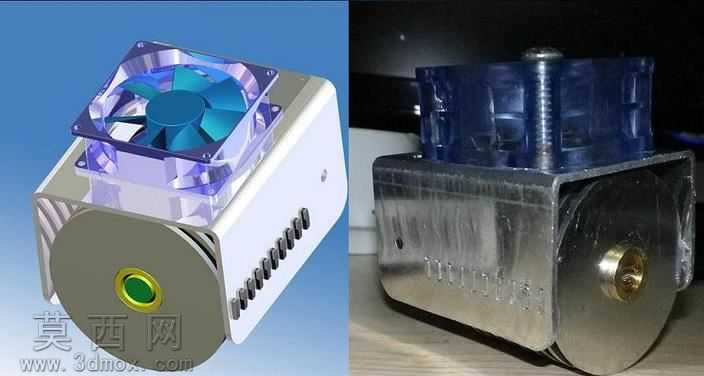

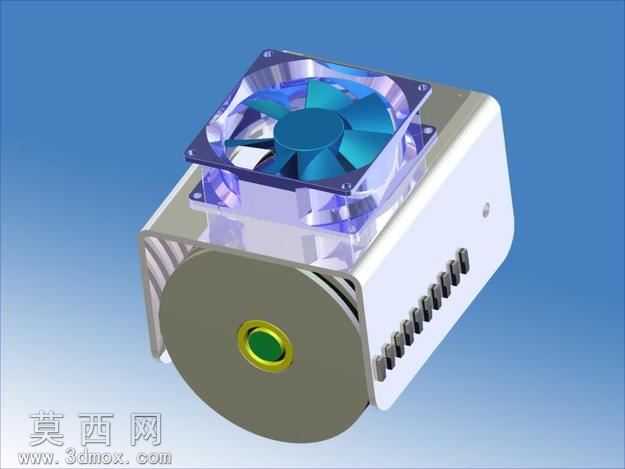

本作品为面向长时间工作激光模块设计的专用冷却装置，整体采用三维建模软件完成全参数化结构搭建，建模过程中优先匹配激光模块的安装适配尺寸，将散热效率与安装便捷性作为核心设计目标。装置主体分为散热接触基座、风道壳体、散热风扇三个核心功能模块，建模阶段对各模块的装配公差做了精准设定，确保实体加工后各部件可无干涉完成组装。散热接触基座采用高导热金属材质设定，建模时特意增大基座与激光模块的接触平面面积，接触面做平整化结构处理，减少接触热阻，基座侧面设计多道平行散热鳍片结构，通过增加与空气的接触面积提升热交换效率，鳍片的厚度、间距参数经过反复调整，兼顾散热效率与结构强度，避免鳍片过薄导致的形变问题。风道壳体采用半透明耐高温工程塑料材质设定，建模时将壳体设计为包裹式结构，精准衔接散热基座与顶部风扇，形成封闭的定向散热风道，避免气流散逸，让风扇带动的冷空气可以完整流经散热鳍片表面，带走基座传导的热量，壳体侧面开设多组平行通风槽，作为热风排出通道，槽体的尺寸、排布密度经过优化，保证排风顺畅的同时避免大尺寸异物进入装置内部。顶部选用120毫米规格的标准散热风扇作为主动散热部件，建模时完整还原风扇的扇叶弧度、固定孔位、接线避让结构，风扇与风道壳体之间设计透明导风罩结构，将风扇输出的气流均匀导向下方散热鳍片，避免局部气流死角影响散热效果。渲染阶段针对不同部件做了差异化材质表现，金属基座还原金属切削加工后的哑光金属质感，表面做细微的加工纹理处理，半透明塑料壳体还原工程塑料的半通透质感与轻微反光特性，风扇扇叶采用半透明蓝紫色塑料材质，还原真实散热风扇的视觉效果，同时通过光影调整突出装置的结构层次，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑实际使用场景的安装需求，在基座侧面预留标准安装孔位，可直接与对应规格的激光模块完成固定，无需额外定制转接配件，整体结构紧凑，占用安装空间小，可适配多种小功率长时间工作的激光模块使用，有效降低激光模块工作时的核心温度，延长激光模块的连续工作时长，避免高温导致的激光功率衰减、元件老化加速等问题。
