Amarok三角镂空夹持工装夹具设计

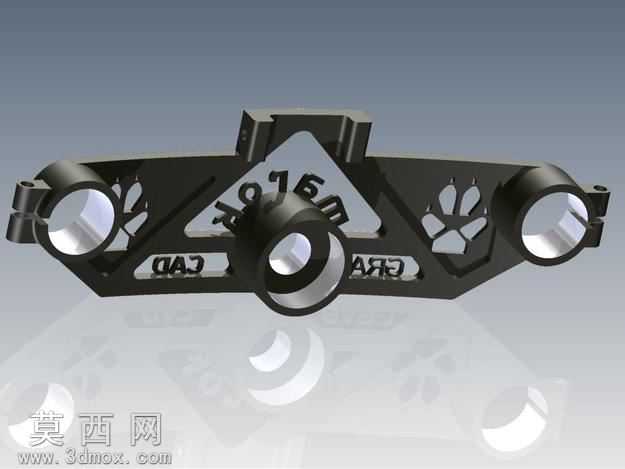

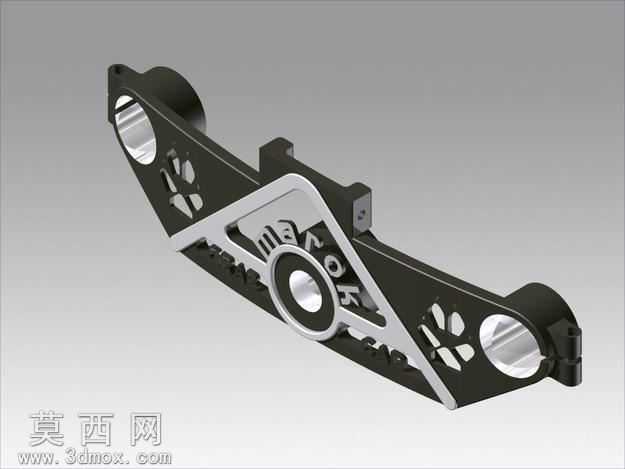

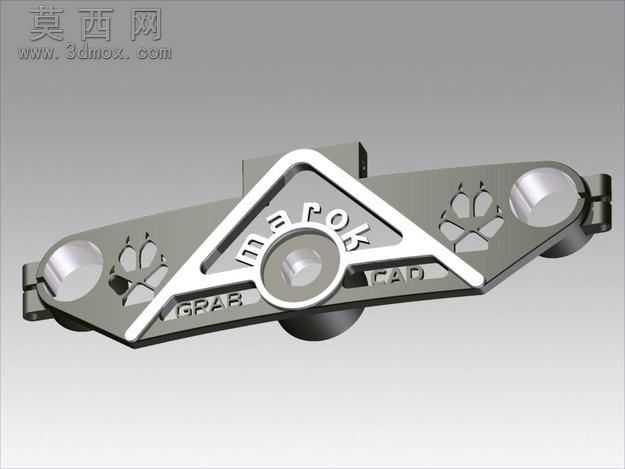

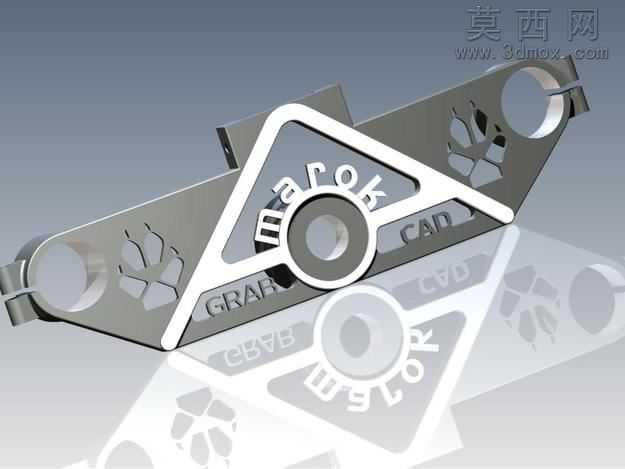

本作品为三角构型的夹持类五金工装，采用三维参数化建模完成整体结构搭建，建模过程中优先遵循数控加工的工艺可行性原则，将整体重量控制在610克，在保证结构强度的前提下尽可能简化加工工序，降低生产制造的难度与成本。建模阶段首先绘制主体三角框架的二维草图，精准定位三个端部的安装孔位与中心转轴孔的同轴度公差，对框架主体做等厚度拉伸生成基础实体，随后在两侧延伸的夹臂表面设计对称的雪花状镂空减重结构，既通过去除冗余材料实现轻量化目标，也让整体外观更具设计辨识度，避免传统工装夹具过于厚重呆板的视觉感受。中心位置的圆形转轴区域做了阶梯凸台结构设计，保证转动配合面的装配精度，三角框架的斜边表面预留了标识雕刻区域，可用于刻印品牌标识或型号参数。材质渲染阶段选用哑光金属材质模拟不锈钢加工后的表面质感，添加轻微的环境反射效果还原金属零件的真实光影表现，底部搭配反光平面呈现模型的倒影效果，清晰展示零件的轮廓细节与结构层次。结构设计上未做冗余的复杂曲面，所有棱边均添加了适配数控加工的圆角过渡，避免加工过程中出现应力集中的问题，同时也能去除加工后的锋利毛边，提升实际使用时的操作安全性。设计过程中未进行额外的有限元分析，依托三角结构本身的力学稳定性保证夹持作业时的结构强度，两侧夹臂的平行度经过参数化约束校准，确保夹持作业时受力均匀，不会出现偏载滑脱的问题，整体结构简洁可靠，适配常规的数控铣削加工流程，无需特殊工装即可完成单件或小批量生产，能够满足日常轻型夹持作业的使用需求，兼顾了实用性能与外观设计的平衡。
